Conductor del motor servo
>
|
| Lugar de origen | Japón |
| Nombre de la marca | FANUC |
| Certificación | CE ROHS |
| Número de modelo | A06B-6114-H103 |

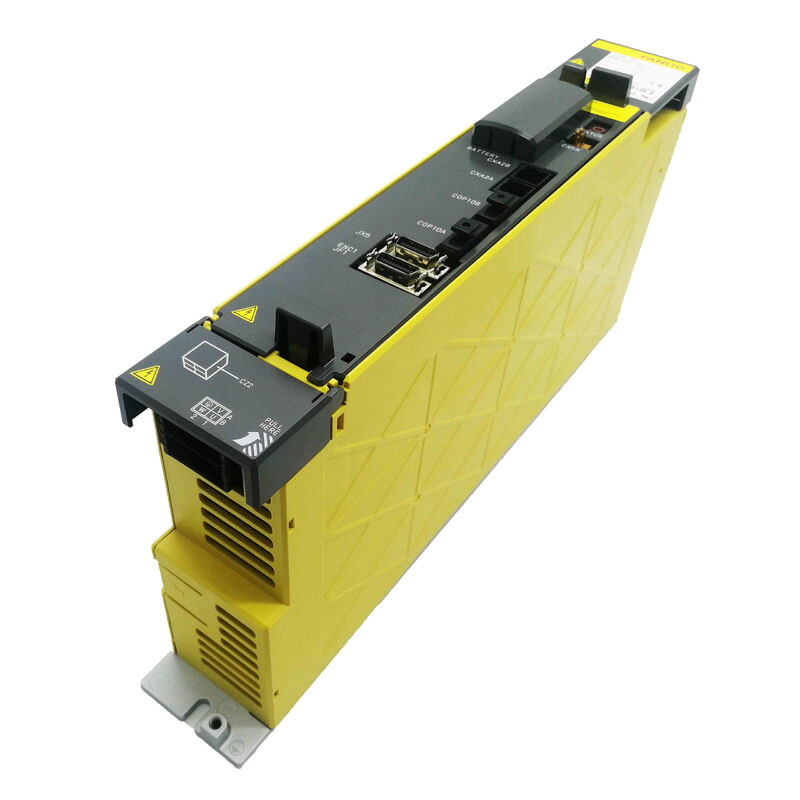

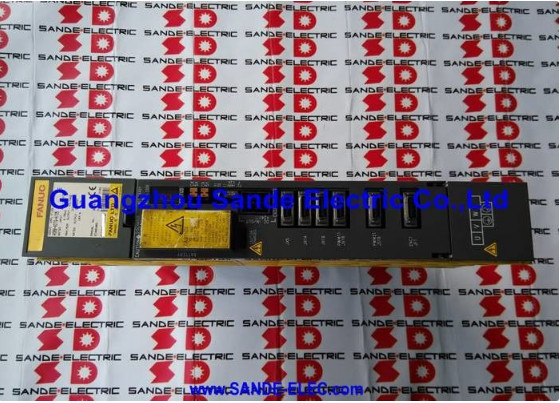

El Fanuc A06B-6114-H103 es el SVM1-20i — el miembro de menor corriente y un solo eje de la familia de módulos amplificadores servo alpha i (ai) de Fanuc.
Como sucesor de la primera generación A06B-6096-H102 (SVM1-20), refleja el paso de Fanuc a la arquitectura servo de la generación i que llegó con los controles 16i/18i-B y 21i-B a principios de la década de 2000 y desde entonces se ha convertido en la columna vertebral de los sistemas CNC de Fanuc en todo el mundo.
En máquinas herramienta fabricadas por los principales fabricantes del mundo — centros de mecanizado, centros de torneado, máquinas de cinco ejes y líneas de transferencia — el A06B-6114-H103 es el módulo de referencia siempre que se necesite accionar un solo eje de carga ligera a media dentro del riel de alimentación compartido del sistema servo alpha i.
El módulo es un amplificador servo de 60 mm de ancho que se inserta en el bastidor del sistema servo alpha i junto con otros módulos de husillo SVM y aiSP, todos extrayendo energía CC de la fuente de alimentación común aiPS.
El estrecho perfil de 60 mm es el marcador físico de la posición del SVM1-20i en el extremo inferior del rango de corriente — módulos más anchos (80 mm, 90 mm) llevan las designaciones SVM1-40i y SVM1-80i de mayor corriente. En una configuración típica de centro de mecanizado, un eje X o Y accionado por un motor αiS 4/5000 o más pequeño será atendido por el A06B-6114-H103, mientras que el eje Z o el eje de paleta — que requiere más par — toma un SVM1-40i o superior.
La comunicación entre el CNC y el A06B-6114-H103 se realiza exclusivamente a través de FSSB — Fanuc Serial Servo Bus — un enlace serie propietario de fibra óptica que transmite comandos de posición y recibe retroalimentación entre la tarjeta servo del CNC y cada módulo amplificador del sistema.
Cada SVM1-20i ocupa una ranura de eje FSSB; la tarjeta servo del CNC identifica el amplificador y su motor adjunto durante la inicialización del sistema a través de la secuencia de saludo del protocolo FSSB.
Esto significa que los parámetros servo del CNC deben coincidir correctamente con el tipo de motor adjunto al A06B-6114-H103 — un número de motor incorrecto en el parámetro No. 2020 produce una alarma de desajuste de eje al encender.
El algoritmo de control servo HRV3 que se ejecuta dentro del A06B-6114-H103 es una mejora significativa sobre el algoritmo HRV2 en el SVM1-20 de primera generación. HRV3 utiliza un ciclo de cálculo de mayor velocidad (ciclo de bucle de velocidad de 62.5 µs), produciendo una mejor regulación de velocidad bajo cargas de corte dinámicas y un control de posición más preciso durante las fases de aceleración y desaceleración.
Para aplicaciones CNC que involucran contorneado de alta velocidad de avance, trayectorias de superficie complejas de cinco ejes u operaciones agresivas sincronizadas con el husillo, el cálculo de bucle más ajustado de HRV3 marca una diferencia real en el acabado superficial y la precisión posicional.
| Parámetro | Valor |
|---|---|
| Modelo | SVM1-20i |
| Corriente de salida nominal | 6.5A (eje L único) |
| Clasificación del transistor | 20A IPM |
| Voltaje de entrada del bus CC | 283–339V CC |
| Potencia de entrada nominal | 2.5kW |
| Voltaje de salida máximo | 240V CA |
| Interfaz de control | FSSB (fibra óptica) |
| Algoritmo servo | HRV3 |
| Ancho | 60mm |
| Placa de cableado | A16B-2203-0691 |
| Placa de control | A16B-2101-004x |
| Reemplaza | A06B-6096-H102 |
| Compatibilidad CNC | 15i-B, 16i/18i B/C, 21i B/C, 0i-B/C/D |
Comprender el papel del A06B-6114-H103 requiere comprender cómo se construye el sistema servo alpha i. El sistema es modular: uno o más módulos de fuente de alimentación aiPS (serie A06B-6110) rectifican la CA trifásica entrante y producen el voltaje del bus CC compartido (283–339V CC) del que extraen todos los módulos servo y de husillo en el bastidor.
Los módulos SVM — SVM1, SVM2, SVM3 — son las etapas de inversor que convierten este voltaje del bus CC en la CA de frecuencia variable y voltaje variable que acciona los servomotores. Cada SVM contiene módulos de transistores IPM, circuitos de control de puerta y la tarjeta de control servo, todo ello encerrado en las carcasas modulares de 60 mm a 90 mm de Fanuc.
El A06B-6114-H103 se sitúa en el extremo estrecho de este rango. Su único módulo de transistores IPM de 20 A produce una salida nominal continua de 6.5 A, suficiente para motores alpha i en el rango de par continuo de 200 W a aproximadamente 500 W, dependiendo de la conversión de corriente a par del motor.
Los motores fuera de este rango de corriente requieren un SVM de mayor clasificación.
La clasificación de entrada de 2.5 kW del módulo desde el bus CC también define la potencia máxima que debe dimensionarse la fuente de alimentación aiPS para suministrar a este eje más todos los demás del sistema, por lo que la selección de aiPS para una máquina multieje requiere sumar los requisitos de potencia de todos los módulos SVM y aiSP instalados.
El enlace FSSB de fibra óptica entre la tarjeta servo del CNC y el A06B-6114-H103 no es simplemente una conveniencia — es una parte fundamental de por qué el sistema alpha i logra el rendimiento del bucle servo que tiene.
La inmunidad al ruido eléctrico es perfecta en un enlace de fibra: los transitorios de conmutación del motor, la ondulación de la fuente de alimentación y las interferencias electromagnéticas de equipos adyacentes no tienen ningún efecto en el flujo de datos serie.
El enlace transporta comandos de posición, comandos de corriente, datos de retroalimentación y alarmas del sistema entre el CNC y cada amplificador a una alta tasa de actualización que sería imposible a través de cableado de señal de cobre convencional sin un blindaje sustancial y disciplina de diseño.
Para el instalador de la máquina, FSSB también simplifica considerablemente el cableado. En lugar de las conexiones con muchos cables que requerían las arquitecturas servo analógicas anteriores entre el CNC y cada amplificador de eje, FSSB conecta los amplificadores en cadena con una única línea de fibra desde la salida de la tarjeta servo del CNC hasta el par de conectores COP10A/COP10B del primer módulo, y luego de módulo a módulo a lo largo de la cadena.
El CNC asigna números de eje a los módulos según su posición en la cadena y su respuesta a la consulta de inicialización — una arquitectura limpia que admite una rápida puesta en marcha del sistema y un sencillo aislamiento de fallos.
La designación HRV3 en la tarjeta de control del A06B-6114-H103 se refiere a control vectorial de alta respuesta, versión 3.
La mejora clave en HRV3 sobre HRV2 es el ciclo de actualización del bucle de velocidad: HRV3 ejecuta su cálculo de velocidad a un ciclo de 62.5 µs, en comparación con los 125 µs de HRV2.
Reducir a la mitad el ciclo de cálculo significa que el bucle de velocidad detecta y corrige las desviaciones de velocidad el doble de frecuencia, produciendo un servo que responde a las perturbaciones de carga — como las fuerzas de engagement de la herramienta de corte, la fricción de inversión del eje y la compliancia estructural de la máquina — con una estabilidad de velocidad notablemente mejor.
El resultado práctico es un mejor acabado superficial en cortes perfilados donde la regulación de velocidad durante los cambios de dirección afecta directamente a la superficie de la pieza.
HRV3 también permite ganancias servo más altas antes de que la estabilidad se convierta en un problema, lo que permite un error de seguimiento más ajustado en trayectorias de contorneado rápidas y una mejor sincronización del eje en movimientos multieje interpolados.
Para los fabricantes de máquinas que especifican sistemas servo para sus máquinas más exigentes, la capacidad HRV3 del A06B-6114-H103 es un parámetro importante que lo distingue de los módulos FSSB de primera generación.
El A06B-6114-H103 es el reemplazo designado de la generación i para el A06B-6096-H102 (SVM1-20, HRV2, primera generación FSSB). Los dos módulos sirven al mismo rango de motores físicos y se conectan a través de la misma topología de fibra FSSB, pero no son intercambiables directamente sin considerar la configuración del CNC.
El H103 requiere una fuente de alimentación de las unidades aiPS de la serie A06B-6110; el H102 se alimenta de las fuentes de alimentación más antiguas de la serie A06B-6087/6088/6089.
Las máquinas construidas originalmente con el H102 en el sistema de alimentación más antiguo no pueden reemplazar solo el SVM sin abordar también la compatibilidad de la fuente de alimentación — es necesario una revisión completa del sistema de accionamiento antes de especificar la actualización.
Para las máquinas que ya funcionan con las fuentes de alimentación aiPS de la serie A06B-6110 con módulos SVM H102 instalados, el H103 es un reemplazo funcional directo.
Los parámetros servo deben verificarse después del reemplazo para confirmar que el número de tipo de motor y la configuración de ganancia coinciden con el motor instalado.
El A06B-6114-H103 contiene dos placas principales: la placa de cableado A16B-2203-0691 maneja la interfaz de la sección de potencia y las conexiones de E/S, mientras que la placa de control FSSB A16B-2101-004x gestiona el cálculo del algoritmo servo y la comunicación por fibra. Ninguna de las placas se vende como repuesto independiente — Fanuc y los proveedores de servicio autorizados tratan el módulo como la unidad de servicio.
Sin embargo, varios componentes dentro del módulo están disponibles por separado y son reemplazables por ingenieros de servicio cualificados: el módulo de transistores IPM de 20 A, el ventilador de refrigeración interno, el paquete de baterías (para copia de seguridad del codificador) y los fusibles del bus CC.
Estas reparaciones a nivel de componente extienden la vida útil del A06B-6114-H103 sustancialmente para unidades que han sufrido fallos de componentes aislados en lugar de daños generalizados en las placas.
P1: ¿Cuál es la diferencia entre el A06B-6114-H103 y el A06B-6114-H104 (SVM1-40i)?
El H103 (SVM1-20i) lleva un IPM de 20 A y está clasificado para 6.5 A de salida continua. El H104 (SVM1-40i) lleva un IPM de 40 A y está clasificado para 12.5 A de salida continua.
El H104 es físicamente más ancho (80 mm frente a 60 mm para el H103) y alimenta motores alpha i más grandes — el αiS 8/3000, αiF 4/5000 y similares — que consumen más de los 6.5 A continuos del H103.
Ambos módulos se conectan a través de FSSB y utilizan HRV3. Los modelos de motor fuera del rango de corriente del H103 simplemente requieren el H104 o un módulo de mayor clasificación; ninguna configuración puede extender la clasificación de salida de 6.5 A del H103.
P2: ¿Qué sucede si se carga un número de tipo de motor incorrecto en el parámetro CNC No. 2020 para el eje A06B-6114-H103?
Un número de tipo de motor desajustado provoca la alarma SV5136 (motor servo inadecuado) al encender, y el eje no se puede habilitar.
En algunas configuraciones, también pueden aparecer SV0401 (eje no listo) o SV5061 (desbordamiento de error servo).
El número de tipo de motor debe corresponder tanto al motor físico conectado como a la clasificación de corriente del amplificador — si el número de tipo especifica un motor que requiere más corriente que la salida nominal de 6.5 A del H103, el CNC detectará el desajuste.
Corrija el parámetro al número de tipo de motor correspondiente al motor instalado de la lista de parámetros de servomotores y amplificadores de Fanuc, luego reinicie la alimentación para borrar la alarma.
P3: ¿Puede el A06B-6114-H103 accionar un motor de la serie beta i (βiS), y si es así, cuáles modelos?
Sí. El H103 es compatible con un conjunto definido de motores beta i que caen dentro de su clasificación de corriente de 6.5 A: βiS 0.4/5000, βiS 0.5/6000, βiS 1/6000, βiS 2/4000, βiS 4/4000, βiS 8/3000 y βiS 12/2000.
Los motores Beta i utilizados en configuraciones FSSB requieren la serie de amplificadores alpha i (no las unidades de amplificador SVU beta i separadas) y se conectan a través de las mismas interfaces de retroalimentación del codificador y de alimentación del motor que los motores alpha i.
El número de tipo de motor del parámetro CNC No. 2020 para motores beta i difiere de las entradas alpha i — confirme el número de tipo de motor beta i correcto de la lista de parámetros de servomotor Fanuc aplicable.
P4: El A06B-6114-H103 muestra el código de alarma "6" o "b" en su pantalla LED — ¿qué indica esto?
La alarma 6 en la pantalla LED del SVM1-20i indica sobrecalentamiento del inversor. La alarma "b" indica una condición de sobrecorriente en los ejes L y M (nota: el SVM1-20i tiene un solo eje, por lo que la aparición de "b" en un módulo de un solo eje generalmente indica que el circuito de detección de sobrecorriente IPM se ha activado en la salida del único eje L).
Para la alarma 6 (sobrecalentamiento): verifique el funcionamiento del ventilador de refrigeración interno del módulo, verifique la temperatura ambiente del gabinete y confirme un flujo de aire adecuado a través del bastidor del accionamiento.
Para la alarma "b": verifique si hay cortocircuitos en el bobinado del motor, cortocircuito en el cable de alimentación del motor o un transistor IPM defectuoso dentro del módulo.
Una alarma "b" persistente con el motor desconectado apunta a un fallo del IPM que requiere servicio del módulo.
P5: ¿Es posible utilizar el A06B-6114-H103 en un sistema que todavía tiene módulos de fuente de alimentación A06B-6087 o A06B-6089 de primera generación?
No, esta es una restricción crítica de compatibilidad. El A06B-6114-H103 (SVM1-20i, generación i) está diseñado específicamente para los módulos de fuente de alimentación aiPS de la serie A06B-6110.
No puede ser alimentado por las fuentes de alimentación más antiguas de la serie A06B-6087, A06B-6088 o A06B-6089 utilizadas con los módulos SVM de primera generación A06B-6079 y A06B-6096.
El voltaje del bus CC, los voltajes de la fuente de alimentación de control y los protocolos de comunicación del bus entre la fuente de alimentación y los módulos SVM difieren entre las dos generaciones. Mezclarlos en un solo sistema de accionamiento no está soportado y provocará que el sistema no se inicialice o dañará los componentes.
Se requiere una actualización completa del sistema de accionamiento — reemplazando tanto la fuente de alimentación como todos los módulos SVM juntos — al pasar de hardware servo de primera generación a hardware de generación i.
