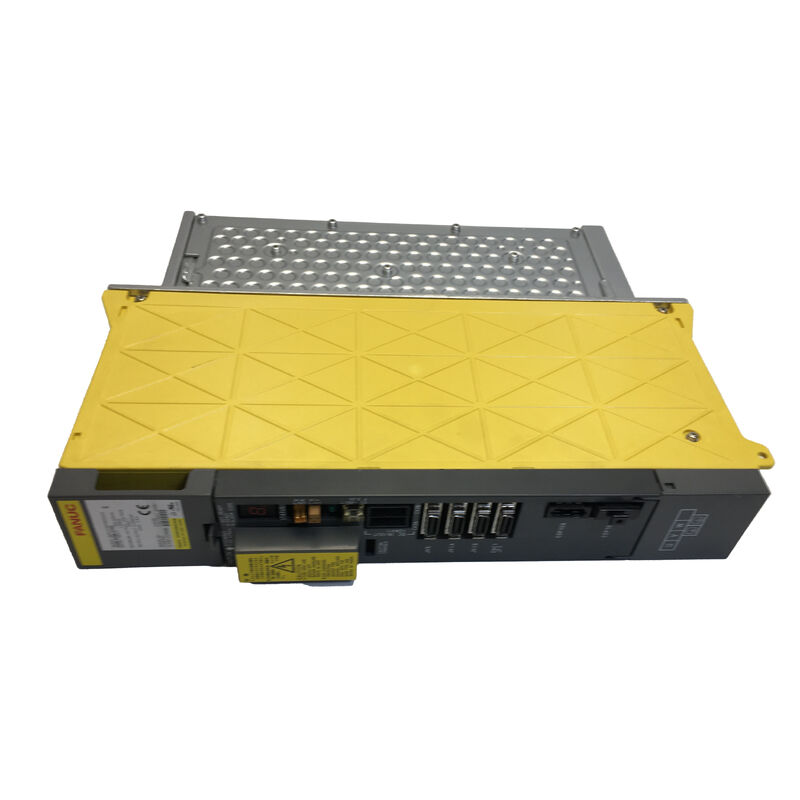

A06B-6096-H201 Unidad de servoamplificador CA FANUC A06B6096H201 A06B-6096-H201

FANUC A06B-6096-H201. Alfa SVM2-12/12 Modulo de servicio de doble eje 3A / 3A / 283 325V / FSSB

SVM2-12/12 ¢ Compacto doble eje en el extremo de baja corriente

El A06B-6096-H201 es el SVM2-12/12 el módulo de doble eje de corriente más baja en la familia Alpha FSSB SVM de FANUC, con 3.0 brazos en los canales L y M.Maneja dos ejes de servo de un solo módulo en el extremo pequeño del rango Alpha SVM2, making it the correct unit for compact CNC machine configurations where two light-duty axes share an amplifier without requiring the current capacity of the 40/40 or 80/80 variants that fill the same cabinet slot at higher cost.

Al igual que todos los módulos de la serie A06B-6096, el H201 se basa en el bus de CC compartido suministrado por un Alpha PSM (Módulo de suministro de energía) acompañante y se comunica con el CNC a través de un cable de fibra óptica FSSB.La asignación del eje FSSB se define en los parámetros del eje de CNC. Cada canal L y M obtiene su propia dirección FSSB en la cadena de accionamiento..

La designación SVM2-12/12 distingue a este módulo de las variantes de doble eje de mayor corriente de la misma familia.La corriente de parada continua del motor debe estar dentro del canal 3 del amplificador.Si la máquina instalada utiliza motores que requieren más de 3,0 brazos por eje, el valor de los motores que requieren más de 3,0 brazos por eje debe ser igual o superior al valor de los motores que requieren más de 3,0 brazos por eje, y el valor de los motores que requieren más de 3,0 brazos por eje debe ser igual o superior al valor de los motores que requieren más de 3,0 brazos por eje.la variante SVM2 con una clase de corriente superior es la especificación correcta.

Especificaciones clave

Contexto familiar de SVM2

La designación SVM2 cubre todos los módulos de doble eje de la serie A06B-6096.Las variantes adyacentes incluyen corrientes nominales por canal más altas para motores con mayores demandas de corriente de paradaLa forma física y la arquitectura de comunicación FSSB se comparten en toda la familia SVM2, pero los módulos con diferentes calificaciones de corriente tienen componentes de potencia internos diferentes.rendimiento térmico nominal diferente, y diferentes configuraciones de parámetros del motor.

Cuando se sustituya un H201, confirmar el número completo de la pieza en la etiqueta del módulo instalado. An adjacent SVM2 number in the cabinet may have a higher current rating and a different motor type mapping — fitting it against an H201's motor load risks parameter mismatch or amplifier undersizing in the other direction.

Preguntas frecuentes

P1: ¿Cuál es el A06B-6096-H201 en la gama SVM2 de FANUC?

Es el SVM2-12/12 el módulo de doble eje de corriente más baja de la serie Alpha FSSB SVM.Conducir dos ejes de servo de un módulo en el extremo pequeño del rango de corriente Alpha SVM2, para las configuraciones de máquinas CNC compactas con motores de eje ligeros.

P2: ¿El A06B-6096-H201 requiere una fuente de alimentación PSM separada?

Sí, la serie A06B-6096 SVM se basa en un bus de CC compartido suministrado por un Alpha PSM (serie A06B-6087 o A06B-6088).El PSM debe estar calificado para suministrar la demanda de corriente combinada de todos los módulos SVM y SPM conectados.El H201 no se auto-rectifica a su propia entrada de CA.

P3: ¿Puede una variante SVM2 de mayor corriente sustituir al H201?

Físicamente puede encajar en la misma ranura del gabinete, pero no es una sustitución directa. The CNC's axis parameters must be set for the motor type actually connected — fitting a higher-current module against a low-current motor without correct parameter configuration produces motor type mismatch alarms or incorrect velocity scaling.

P4: Los ejes L y M se alarmaron simultáneamente. ¿Es esto una falla del módulo H201?

Las alarmas simultáneas en ambos ejes de un módulo SVM2 pueden indicar un fallo a nivel de módulo (pérdida compartida del bus de CC o fallo de la fuente de alimentación de control dentro del módulo) o un fallo del PSM aguas arriba.Compruebe el estado de PSM y verifique las conexiones de cable FSSB primero una falla de PSM elimina todos los módulos SVM del bus simultáneamenteLas alarmas de un solo eje son más propensas a ser fallas de motor o codificador.

P5: ¿De dónde proviene el A06B-6096-H201?

A través del mercado de repuestos de módulos FSSB de FANUC Alpha, los especialistas en reparación CNC y los distribuidores de amplificadores Alpha mantienen el intercambio y el excedente de stock.Confirmar el H201 (SVM2-12/12) específicamente la forma física de las variantes de SVM2 puede parecer similar en un gabinete mientras que las especificaciones eléctricas difieren- solicitar una prueba funcional en los canales L y M antes de aceptar cualquier unidad de intercambio.
