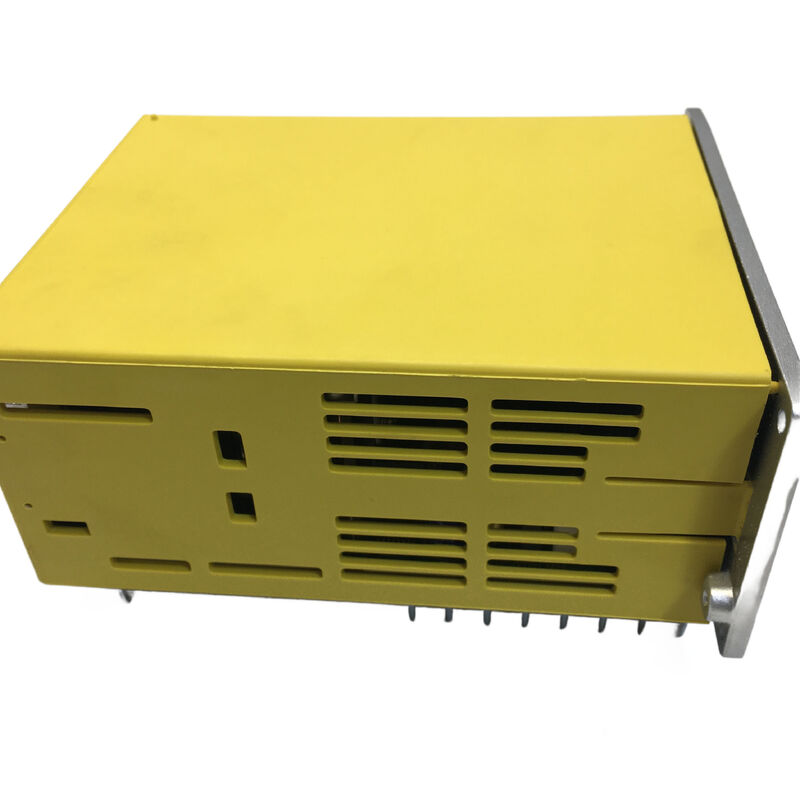

A06B-6093-H171 Unidad de servoamplificador de CA FANUC A06B6093H171 A06B-6093-H171

FANUC A06B-6093-H171 Unidad de Servodrive Beta — SVU-12 I/O Link, Unidad Independiente de Segunda Generación

Cuando los ingenieros de mantenimiento buscan esta pieza, generalmente ya saben qué máquina la necesita. La A06B-6093-H171 no es una unidad fácil de confundir con otra cosa — su función es específica, su interfaz es distintiva y las máquinas en las que se encuentra han estado funcionando el tiempo suficiente como para que la unidad original simplemente se haya desgastado. Conseguir el reemplazo correcto, rápido, es lo único que importa.

La H171 está designada como SVU-12 en la familia de servodrives 6093 Beta de FANUC: un servodrive de un solo eje, independiente, con fuente de alimentación incorporada, que se comunica con el CNC a través de I/O Link. Es la variante de I/O Link de segunda generación dentro de la línea 6093 (la subfamilia H15x fue la primera). La unidad ha sido descontinuada por FANUC, lo que convierte a las unidades nuevas de stock antiguo y a las unidades usadas probadas en las principales rutas de abastecimiento para cualquiera que mantenga estas máquinas en funcionamiento.

Sande Electric tiene en stock la A06B-6093-H171 en condición nueva y usada (inspeccionada), lista para ser enviada a todo el mundo en 0-3 días hábiles.

SVU vs. SVM: Una Distinción que Importa en el Taller

La mayoría de los amplificadores de servodrive en el ecosistema de gabinetes CNC de FANUC son SVM — Servo Modules. No son autónomos. Las unidades SVM extraen energía del bus de CC de una fuente de alimentación compartida (ya sea un módulo aiPS o alpha PS), y se montan juntas en un gabinete de servodrive común. Si la fuente de alimentación falla, todos los módulos SVM en ese bus se apagan juntos. Si un módulo necesita moverse a una ubicación diferente en la máquina, el enrutamiento de los conductores del bus de CC se convierte en una restricción.

La A06B-6093-H171 es una SVU — Servo Unit. La diferencia es la fuente de alimentación incorporada. Esta unidad convierte la CA entrante directamente a la CC que necesita internamente. Sin bus de CC compartido, sin dependencia de un módulo de fuente de alimentación externo para la energía del servodrive. Esta independencia estructural es precisamente por lo que FANUC diseñó la SVU para ejes auxiliares que están físicamente separados del gabinete de servodrive principal — cambiadores automáticos de herramientas, indexadores de torreta y cambiadores de paletas que se integran en una sección de la máquina herramienta alejada del gabinete central.

Para el fabricante de máquinas herramienta, una SVU significa que el servodrive se puede montar dondequiera que esté el eje, eliminando largas tiradas de bus de CC. Para el ingeniero de mantenimiento que reemplaza una, significa que está cambiando una unidad completamente autónoma — sin coincidencia de fuente de alimentación, sin dimensionamiento de bus de CC.

La Familia 6093: Dónde Encaja la H171 en el Linaje Beta

La serie 6093 representa la generación original de unidades de servodrive Beta de FANUC. Los servodrives Beta se introdujeron para servir al mercado de ejes auxiliares — cargas más pequeñas y ligeras como mecanismos de ATC y estaciones de herramientas rotativas — donde la serie alpha completa estaba sobredimensionada y sobrevalorada.

Dentro de las unidades 6093 I/O Link, FANUC produjo dos generaciones. La primera generación llevaba números de pieza H15x (H152 para SVU-12, H153 para SVU-20, etc.). La subfamilia H17x — de la cual la H171 es el miembro SVU-12 — es la segunda generación, con placas internas actualizadas pero manteniendo la misma huella eléctrica y mecánica y la misma interfaz de comunicación I/O Link.

La SVU-12 es la unidad de menor potencia en el rango independiente Beta I/O Link, con una salida nominal de 3.2A emparejada con los servomotores Beta más pequeños. El rango aumenta a través de SVU-20 (H172), SVU-40 (H173) y SVU-80 (H174), cada uno emparejado con motores Beta progresivamente más grandes.

La serie 6093 I/O Link fue eventualmente reemplazada por la serie 6132 (beta i I/O Link), que trajo la generación de motores beta i junto con actualizaciones de hardware. Sin embargo, la base instalada de máquinas con unidades 6093 sigue activa — la interfaz SVU, la conexión PMM y la dirección del nodo I/O Link son características específicas de la generación 6093, y las unidades 6132 no sustituyen directamente sin cambios en el cableado de la máquina y la configuración del CNC.

Especificaciones Técnicas

Estado de Descontinuación: Qué Significa para el Abastecimiento

FANUC ha descontinuado la A06B-6093-H171 de su línea de producción actual. Para las máquinas que aún ejecutan esta unidad — muchas de las cuales son tornos y centros de mecanizado construidos a finales de los 90 y 2000 — las opciones de abastecimiento se han reducido a unidades nuevas de stock antiguo de distribuidores autorizados e independientes, y unidades usadas probadas de proveedores de confianza.

Las unidades nuevas de stock antiguo son productos genuinos de FANUC sin usar que se han mantenido en condiciones de almacenamiento adecuadas. Donde estén disponibles, son el equivalente más cercano a un reemplazo nuevo de fábrica y llevan una garantía completa de 12 meses de nuestro almacén.

Las unidades usadas inspeccionadas son la alternativa práctica: obtenidas de máquinas que han sido desmanteladas o actualizadas, probadas para confirmar su funcionalidad y ofrecidas con una garantía de 3 meses. La SVU-12 típicamente impulsa ejes auxiliares de ciclo de trabajo bajo — las demandas de corriente en un motor ATC o de torreta son breves e intermitentes en lugar de continuas — por lo que las unidades usadas bien mantenidas de máquinas con historiales de servicio normales son un repuesto de trabajo confiable.

Contáctenos para confirmar la disponibilidad en ambas condiciones antes de realizar el pedido, ya que el stock de unidades descontinuadas es finito.

Pedido, Pago y Envío

Envío mundial vía DHL y FedEx en 0-3 días hábiles desde el pago confirmado. Se ofrece envío combinado en pedidos de varios artículos.

Métodos de pago:

• Transferencia Bancaria (T/T) — todos los valores de pedido
• PayPal — pedidos hasta $500
• Western Union — todos los valores de pedido

Los derechos e impuestos de importación son responsabilidad del comprador en el destino.

Garantía y Devoluciones

Se aceptan devoluciones si la unidad llega dañada, incompleta, no como se describe, o se confirma que no funciona dentro de los 4 días posteriores a la recepción. La unidad debe estar en su condición original con la etiqueta de garantía intacta. El envío de devolución corre por cuenta del comprador. Las fallas por instalación incorrecta, emparejamiento incorrecto del motor o daño físico posterior a la entrega están fuera de la cobertura de la garantía.

Preguntas Frecuentes

P1: ¿Qué es exactamente I/O Link y cómo se conecta la A06B-6093-H171 al CNC de FANUC?

 I/O Link es un protocolo de comunicación serial ampliamente utilizado en equipos de automatización de FANUC y otros equipos japoneses. En un sistema CNC de FANUC, permite que los dispositivos periféricos — incluida esta unidad SVU-12 — se conecten al PMM (Power Mate Manager) del CNC o directamente a la interfaz I/O Link del CNC, en lugar de ocupar un canal de eje servo dedicado en la tarjeta servo del CNC. La conexión física se realiza a través de un conector JD1A/JD1B (generalmente un pequeño conector plano o de clavija), y la unidad se le asigna una dirección de nodo que el CNC utiliza para identificarla en la cadena I/O Link. Una cadena I/O Link puede transportar múltiples dispositivos. Esta arquitectura es la razón por la que la SVU puede ubicarse físicamente en cualquier lugar de la máquina — solo necesita el cable de señal I/O Link y su propia entrada de alimentación de CA, no la infraestructura de bus de CC de los módulos servo FSSB.

P2: La H171 es una unidad de segunda generación, ¿puede reemplazar una unidad H15x (primera generación) en la misma máquina?

 En la mayoría de las instalaciones, sí. La H171 (segunda generación) utiliza la misma interfaz I/O Link, las mismas posiciones de conector físico, la misma clasificación de corriente SVU-12 y la misma compatibilidad de motor que la H15x de primera generación. Las placas internas son diferentes (la H17x utiliza A20B-2100-0132 y A20B-2100-0186, mientras que la H15x utilizaba revisiones de placa anteriores), pero la interfaz funcional con la máquina y el CNC es la misma. En la práctica, la H171 se ha utilizado rutinariamente como reemplazo de la H152 y otras unidades de primera generación. La verificación clave antes de sustituir es verificar la asignación de la dirección del nodo I/O Link del CNC y confirmar que ningún parámetro de software específico haga referencia a la versión exacta de la unidad de una manera que cause un desajuste de configuración al encender. Para la mayoría de las máquinas, esta es una sustitución limpia.

P3: Mi máquina muestra una alarma ATC y la torreta ya no indexa. ¿Cómo determino si la SVU-12 es la falla o si el problema está en otro lugar?

La SVU-12 tiene una pantalla LED de 7 segmentos en su cara frontal que muestra su propio estado independientemente del CNC. Encienda la máquina y verifique primero esta pantalla — si muestra un número fijo o un código de letra, busque el significado en la referencia de alarmas de la unidad de servodrive Beta. Un código que indique bajo voltaje en el enlace de CC, falla de IPM o sobrecorriente apunta al hardware del servodrive o a su motor/cables. Si el LED muestra un estado normal (sin código de falla) pero el eje aún no se mueve, el problema es más probable que esté aguas arriba: verifique la configuración de la dirección del nodo I/O Link, la conexión del cable I/O Link o la escalera PMM del CNC para la secuencia ATC. Un diagnóstico erróneo común es culpar al servodrive cuando el cable I/O Link ha desarrollado una mala conexión en uno de los conectores — estos cables se flexionan con el movimiento de la máquina y pueden desarrollar circuitos abiertos intermitentes en los puntos de crimpado del conector.

P4: ¿Se puede reemplazar la A06B-6093-H171 con una unidad beta i I/O Link de la serie 6132 como una mejora permanente?

No sin modificaciones. Las unidades SVU beta i de la serie 6132 también utilizan I/O Link y tienen una fuente de alimentación independiente, pero están diseñadas para la serie de motores beta i (motores biSV), no para los motores Beta b originales de la serie b, como el b1/3000 o b2/3000 con los que se empareja la H171. Los conectores, la estructura de parámetros y la sintonización del servodrive son específicos de cada generación de motor. Una sustitución directa requeriría reemplazar también el motor además del servodrive, actualizar el conjunto de parámetros del CNC para el nuevo tipo de motor y modelo de servodrive, y verificar que el programa de secuencia ATC o de torreta de la máquina sea compatible con cualquier diferencia de tiempo en la respuesta del nuevo servodrive. Este es un camino de actualización factible en un contexto de mantenimiento planificado, pero no es un intercambio directo. Si el objetivo es simplemente restaurar la máquina a su condición de trabajo original, obtener una H171 correcta es la ruta más simple y rápida.

P5: ¿Reemplazar esta unidad requiere alguna reconfiguración de la dirección del nodo I/O Link?

La dirección del nodo I/O Link para la SVU-12 generalmente se establece mediante interruptores DIP o interruptores rotativos en la propia unidad, o puede definirse en los parámetros PMM del CNC dependiendo de la configuración de la máquina. Al reemplazar la H171 por otra H171, la dirección del nodo en la nueva unidad debe configurarse para que coincida con la dirección en la que se estaba ejecutando la unidad original. Si la unidad original todavía está físicamente presente y encendida, la dirección se puede leer directamente de la configuración de sus interruptores antes de retirarla. Si la unidad original ya ha sido retirada o sus configuraciones no se pueden leer, la dirección se registra en la documentación eléctrica de la máquina — o se puede determinar a partir de la lista de dispositivos I/O Link del CNC, que muestra todos los nodos conectados y sus direcciones. Establecer la dirección de nodo incorrecta es una de las causas más comunes de una falla de "unidad no encontrada" después de un reemplazo de SVU, por lo que confirmar esto antes de encender la nueva unidad ahorra tiempo de solución de problemas innecesario.

Verificar disponibilidad u obtener una cotización: Contactar a la Sra. Amy — sales01@sande-elec.com | Skype: sandesales01 | Tel: +86 18620505228
