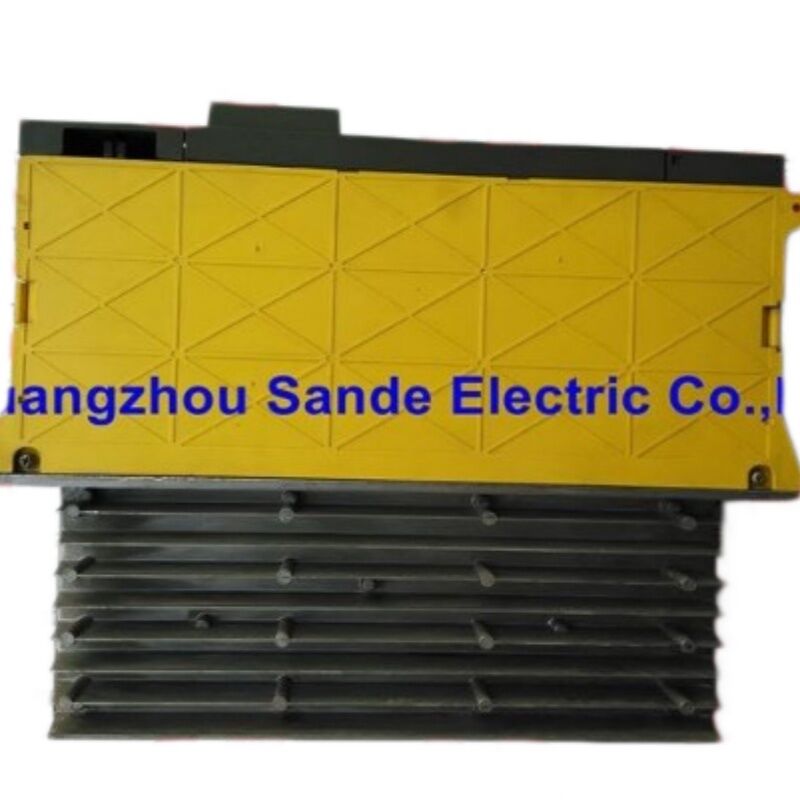

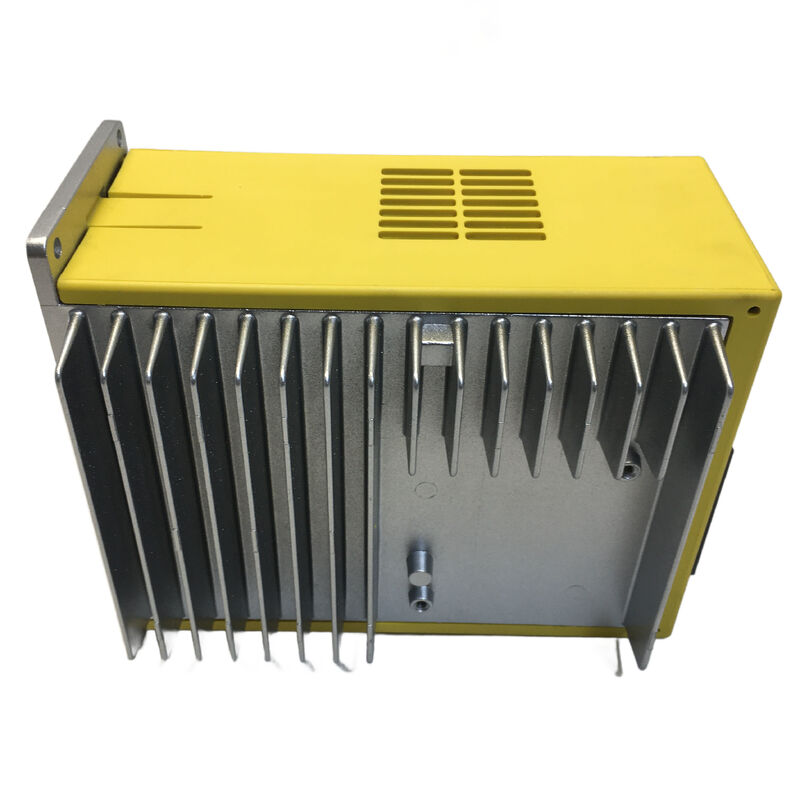

FANUC A06B-6093-H113 — Beta SVU-40, Interfaz FSSB Unidad Servo Monoeje

Un ingeniero de mantenimiento se hace dos preguntas cuando falla una unidad servo Beta: "¿Cuál es la interfaz?" y "¿Cuál es la corriente nominal?". Si se equivoca en una de ellas, la unidad de reemplazo no funcionará, sin importar cuán rápido se envíe. Para la A06B-6093-H113, las respuestas son FSSB y clase 40 (salida nominal de 12.5A) — y ambos detalles tienen consecuencias reales sobre qué es esta unidad, cómo se comunica y qué motores puede accionar.

Sande Electric tiene en stock la A06B-6093-H113 en condición nueva y usada inspeccionada, con envío mundial en 0–3 días hábiles.

¿Qué hace diferente a esta unidad: FSSB en una SVU independiente

Para comprender el lugar de la A06B-6093-H113 en el ecosistema FANUC, es útil pensar en dos ejes de variación en las unidades servo Beta: la arquitectura de potencia y la interfaz de comunicación.

En el lado de la potencia, las unidades servo FANUC Beta (SVU) son independientes — cada unidad tiene su propia fuente de alimentación interna, convirtiendo la CA entrante a la CC que necesita para la salida de la unidad. Esta es la diferencia estructural definitoria entre una SVU Beta y un módulo SVM Alfa. Los módulos SVM Alfa extraen energía CC de un módulo de suministro compartido montado en el mismo bus de la unidad; si ese suministro falla, todos los módulos del bus se apagan juntos. La SVU lleva su propio suministro, por lo que puede montarse de forma independiente, en cualquier lugar de la máquina donde la energía de CA sea accesible. Es por eso que las SVU Beta son la opción estándar para ejes que se encuentran físicamente separados del gabinete de la unidad principal — cambiadores automáticos de herramientas, estaciones de herramientas rotativas o ejes de posicionamiento secundarios en máquinas herramienta grandes.

En el lado de la comunicación, FANUC ofrece dos opciones de interfaz diferentes dentro de la serie 6093 SVU. Las subfamilias H15x y H17x utilizan I/O Link, conectándose al CNC a través del PMM y un cable serie eléctrico. La subfamilia H11x — incluyendo esta H113 — utiliza FSSB: el Bus Serial Óptico para Servos, la misma interfaz óptica de alta velocidad utilizada en los módulos servo de la serie Alfa de FANUC. La conexión física es a través de fibra óptica TOCP200, no un cable de datos eléctrico.

Por lo tanto, la A06B-6093-H113 es la intersección de dos propiedades que no siempre aparecen juntas: la libertad de ubicación de una SVU independiente y la precisión de fibra óptica de alta velocidad de la comunicación servo FSSB. Para los fabricantes de máquinas herramienta que ejecutan sistemas CNC basados en FSSB y que también necesitaban posicionar un eje lejos de la pila de unidades principal, esta SVU-40 era la solución.

La SVU-40 en el rango de corriente FSSB 6093

Dentro de la subfamilia FSSB H11x de la serie 6093, FANUC produjo cuatro clasificaciones de corriente:

• H111 — SVU-4 (la más pequeña, para los motores Beta más ligeros)
• H112 — SVU-12 (rango medio-bajo)
• H113 — SVU-40 (rango medio-alto, salida nominal de 12.5A)
• H114 — SVU-80 (corriente más alta, salida nominal de 15A)

La H113 SVU-40 se sitúa en la posición medio-alta, dimensionada para motores Beta de la clase 40: los b4/3000, b8/2000 y motores similares que aparecen en ejes auxiliares más pesados — mesas giratorias más grandes, mecanismos de ATC más pesados y ejes de posicionamiento secundarios en máquinas herramienta más grandes. También se indica como compatible con motores Alfa de la gama de clase 40 (α4/4000i, α8/3000i) en configuraciones de motores mixtos, lo que amplía el rango de máquinas donde se utiliza.

El sufijo H113 en la numeración de FANUC sigue la convención: el primer dígito después de H indica la generación de la interfaz, y los dígitos subsiguientes indican la clase de corriente. H113 significa la tercera unidad en la familia FSSB SVU H11x — lo que corresponde al nivel de salida SVU-40.

Especificaciones Técnicas

H113 vs. H173: La división FSSB y I/O Link en la serie 6093

Un error común al pedir en la serie 6093 es confundir las variantes FSSB (H11x) con las variantes I/O Link (H17x). Ambas son unidades de clase SVU-40 con fuentes de alimentación incorporadas. Ambas son físicamente similares en tamaño. La diferencia es la placa de comunicación y el conector.

La H113 se conecta al CNC a través de fibra óptica FSSB. La H173 se conecta a través de I/O Link (serie eléctrica, a través del PMM). Estas no son intercambiables. El CNC debe estar configurado para un tipo de interfaz, y el cableado de la máquina debe dirigir el cable correspondiente a la ubicación de la unidad. Si su máquina tiene un cable de fibra óptica FSSB dirigido a la posición de montaje de la unidad, el reemplazo debe ser la H113 (o una unidad FSSB compatible). Instalar una unidad I/O Link en esa posición resultará en una falla de comunicación inmediatamente al encender, independientemente de que todos los demás parámetros sean correctos.

Antes de realizar el pedido, verifique la etiqueta de la unidad en la unidad existente o retirada, o inspeccione el conector para ver si hay una conexión de fibra óptica — esto confirma FSSB y confirma que la H113 es la especificación correcta.

Stock nuevo y usado: Guía práctica

Las unidades A06B-6093-H113 nuevas de stock antiguo son producto genuino FANUC, sin usar, almacenadas adecuadamente. Estas tienen una garantía de 12 meses de nuestro almacén. Para máquinas en entornos de alta producción donde el margen de fiabilidad es importante, el stock nuevo minimiza el riesgo.

Las unidades usadas inspeccionadas se obtienen de máquinas desmanteladas o actualizadas y se prueban para verificar su funcionalidad antes de la venta. La SVU-40 es una unidad monoeje que acciona un eje auxiliar típicamente de menor carga — las mesas giratorias grandes o los mecanismos de ATC tienden a ciclar intermitentemente en lugar de continuamente, lo que significa que los componentes de potencia de la unidad a menudo están en buenas condiciones incluso en unidades de máquinas más antiguas. El stock usado tiene una garantía de 3 meses y es una opción práctica para reparaciones sensibles al costo o inventario de respaldo.

Contáctenos antes de realizar el pedido para confirmar la disponibilidad actual en ambas condiciones.

Pedido, Pago y Envío

Envío mundial por DHL y FedEx en 0–3 días hábiles desde el pago confirmado. Envío combinado disponible en varios artículos.

Opciones de pago:

• Transferencia bancaria (T/T) — todos los valores de pedido
• PayPal — pedidos hasta $500
• Western Union — todos los valores de pedido

Los compradores son responsables de los derechos de importación e impuestos aplicables en el país de destino.

Garantía y Devoluciones

Se aceptan devoluciones cuando las unidades llegan dañadas, incompletas, no descritas o resultan no funcionales dentro de los 4 días posteriores a la recepción. La unidad debe devolverse en su estado original con la etiqueta de garantía intacta, y los costos de envío de devolución son responsabilidad del comprador. La garantía no se extiende a daños causados por instalación incorrecta, conexiones de motor o cable incorrectas, o daños físicos incurridos después de la entrega.

Preguntas Frecuentes

P1: ¿Cómo confirmo que la A06B-6093-H113 es la unidad correcta para mi máquina, y no una variante I/O Link como la H173?

 Mire la conexión física del cable de interfaz del CNC en la unidad existente. La conexión FSSB utiliza fibra óptica — un cable delgado de plástico o vidrio que termina en un conector tipo TOCP200. I/O Link utiliza un cable eléctrico convencional, típicamente con un conector más pequeño. Si puede ver la fibra óptica entrando en el puerto de fibra JD1A o equivalente de la unidad, la unidad es FSSB y la H113 es la familia correcta. Además, verifique directamente la etiqueta de la unidad original — indicará SVU-40 FSSB o una redacción equivalente, y el número de pieza H113 será visible. Si la unidad original ya ha sido retirada y no hay documentación disponible, consulte el esquema eléctrico de la máquina para el eje servo en cuestión, que identificará el tipo de interfaz en el diagrama de cableado.

P2: La H113 está listada como SVU-40, pero su salida nominal es solo de 12.5A, ¿por qué se llama "40"?

El "40" en SVU-40 se refiere a la designación interna de clase de corriente del motor de FANUC, no al número absoluto de amperios en todos los casos. En la serie 6093, la SVU-40 está clasificada para accionar motores de la categoría de clase 40 de FANUC, que incluye motores como el b8/2000 y los motores equivalentes Alfa de clase 40A. La cifra de 12.5A es la corriente de salida RMS continua en condiciones de operación normales. La corriente pico durante la aceleración puede ser significativamente mayor que la clasificación continua, que es la cifra relevante para la coincidencia del motor. La clasificación "40" cubre esta capacidad de corriente pico para los motores de esa clase. El salto a SVU-80 (H114, 15A continua) maneja los motores de clase 80 más pesados. La coincidencia de la unidad con el motor por designación de clase, en lugar de solo por corriente continua, es el enfoque correcto.

P3: Después de instalar una H113 de reemplazo, el CNC muestra una alarma relacionada con FSSB 5134 o 460 al arrancar. ¿Cuáles son las causas probables?

Estas alarmas indican que la comunicación FSSB entre el CNC y el amplificador no se ha establecido correctamente. Las causas más comunes en orden de frecuencia son: primero, el cable de fibra óptica no está completamente insertado en el conector de la nueva unidad — los conectores TOCP200 requieren un clic positivo para encajar, y una fibra parcialmente insertada causará una pérdida intermitente o completa de la señal; segundo, el propio cable de fibra tiene una violación del radio de curvatura introducida durante la instalación, lo que atenúa la señal óptica por debajo del umbral para una comunicación fiable; tercero, la alimentación de control CC de +24V del amplificador no está presente o está por debajo del umbral — verifique que el suministro de 24V a la unidad esté dentro de las especificaciones antes de sospechar del enlace de fibra. La alarma 5136 (número de amplificadores es pequeño) indica que el CNC está viendo menos amplificadores en la cadena FSSB de los que espera su configuración, lo que típicamente significa que la nueva unidad no responde en absoluto — esto apunta de nuevo a la conexión de fibra o a la alimentación de control.

P4: ¿Se puede usar la A06B-6093-H113 con motores de la serie Alfa, no solo con motores Beta?

 Sí, con los ajustes de parámetros del motor apropiados. La H113 SVU-40 está documentada como compatible con motores Alfa de la gama de clase 40, incluyendo α4/4000i y α8/3000i, cuando los parámetros servo del CNC están configurados para esos tipos de motor. En la práctica, la serie 6093 SVU fue utilizada por los fabricantes de máquinas herramienta en configuraciones mixtas donde una SVU Beta accionaba un motor Alfa en un eje auxiliar — esto era particularmente común donde el motor Alfa ya estaba instalado en la máquina por razones históricas, pero la arquitectura del eje auxiliar de la máquina requería una unidad SVU independiente. El requisito crítico es que la demanda de corriente máxima del motor coincida con la clase de salida de la unidad. Emparejar un motor más pesado con una unidad de menor potencia (o viceversa) resultará en fallas de sobrecorriente o bajo rendimiento.

P5: ¿Existe un reemplazo directo para la A06B-6093-H113, o está completamente descontinuada sin un equivalente más nuevo?

La serie 6093 ha sido descontinuada por FANUC como artículo de producción actual. No existe un equivalente más nuevo de reemplazo directo que utilice el mismo factor de forma, conectores y conjunto de parámetros — la generación sucesora, la serie 6114 (SVM1-40i con FSSB), utiliza un formato físico diferente y requiere conexión a una fuente de alimentación compartida en lugar de operar como una SVU independiente. Para máquinas diseñadas en torno a la arquitectura 6093 SVU, obtener la unidad 6093 correcta es el camino práctico para una restauración idéntica. Una actualización a la generación 6114 requeriría reemplazar la arquitectura de la fuente de alimentación para ese eje, cambiar la disposición de montaje de la unidad y actualizar los parámetros servo del CNC — un proyecto importante. Para la mayoría de los escenarios de mantenimiento, una H113 usada probada o nueva de stock antiguo es la solución más rápida, rentable y menos disruptiva.
