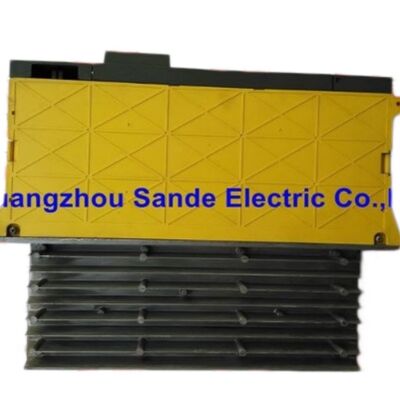

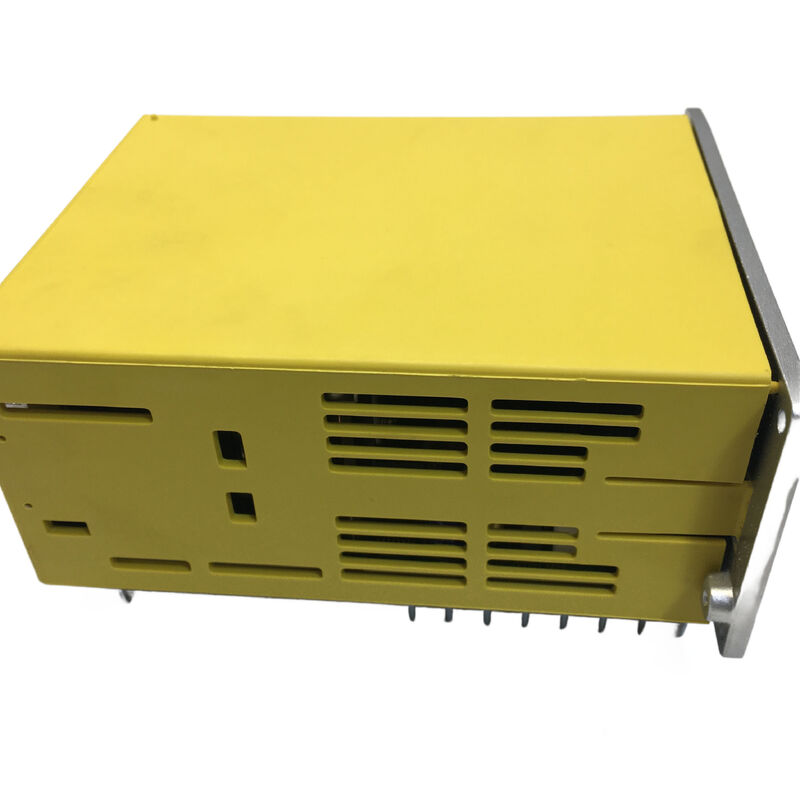

FANUC A06B-6090-H244 Alpha Serie C SVUC2-40/40, El accionamiento simétrico de doble eje para aplicaciones de dos motores

Hay una clase particular de máquina CNC que pone demandas idénticas en dos ejes simultáneamente: centros de mecanizado de doble columna, molinos horizontales de doble paleta,Tornos sincronizados de doble huso en los que los ejes X y Y comparten perfiles de carga, o cualquier configuración en la que un fabricante de máquinas emparejó dos motores del mismo tamaño en un solo amplificador para ahorrar espacio en el gabinete y simplificar el cableado.El A06B-6090-H244 fue diseñado precisamente para esa configuración.

Designada SVUC2-40/40 en la serie de amplificadores Alpha C de FANUC, esta unidad impulsa dos ejes L y M a una salida nominal idéntica de 8.7A en cada canal.sin eje primario "pesado" emparejado con un eje secundario más ligeroLa designación 40/40 lo explica directamente: la misma clase de corriente, la misma capacidad de accionamiento, en ambas salidas.,esta unidad es la elección correcta y original de equipos.

Sande Electric almacena el A06B-6090-H244 en condiciones nuevas y usadas para su envío en todo el mundo dentro de 0 ¢ 3 días hábiles.

La Generación Alpha C: Dónde se encuentra este impulso en la historia de FANUC

La evolución del servoamplificador de FANUC pasó por varias generaciones distintas, cada una con diferentes arquitecturas de interfaz:

ElLas demás:La generación original de alfa C, introducida a finales de los años ochenta y utilizada hasta principios de los noventa, utilizaba una interfaz PWM de tipo B.Las demás:El H244 es el sucesor directo del 6066.Interfaz PWM de tipo AAmbas generaciones comparten la designación "SVUC" y tamaños de gabinete aparentemente similares, pero la interfaz y el protocolo de señal difieren entre las dos series.La unidad A6090 no es un reemplazo del conector de una unidad 6066 en el mismo CNC sin verificación de interfaz..

Lo que vino después de la 6090 fue el cambio a FSSB Fiber Optic Serial Servo Bus que define la serie 6096, 6114, 6117, 6130, y más tarde la serie alfa i.FSSB reemplazó el cableado PWM paralelo con una sola cadena de fibra ópticaLa serie 6090 se encuentra en la era PWM: más capaz que las primeras unidades analógicas, ya digital en su control del motor,pero anterior a la arquitectura de fibra óptica que ahora domina las instalaciones modernas FANUC CNC.

Para las máquinas que aún funcionan con sistemas CNC que son anteriores a la transición FSSB Series 15, 16, 18 y 21 variantes no-i en particular el 6090 es a menudo la parte correcta.Los módulos 6096 y 6114 no son intercambiables con las unidades 6090 de estos controles más antiguos..

H244 Decodificado: lo que el sufijo le dice

Dentro de la serie 6090 alfa C, la estructura del sufijo contiene información específica.

ElEl número 2en SVUC2-40/40 indica que esto es unmódulo de dos ejes- las salidas de los canales L y M están presentes y activas."40/40"describe la clase de corriente de cada eje: tanto el eje L como el eje M operan en la clase 40, que corresponde a una salida continua nominal de 8,7A por canal.

A efectos de comparación, el H246 es SVUC2-40/80El eje L se mantiene en 8,7 A, pero el eje M se eleva a una clase de corriente superior, adecuada para máquinas en las que los dos ejes accionan motores de diferentes tamaños.80El H244 es la configuración más simétrica en la gama de dos ejes: ambos ejes idénticos, ambos motores de alimentación coincidentes,ambos comparten el mismo consumo total de entrada 17A de la línea trifásica entrante.

Especificaciones técnicas

Dos ejes, una unidad ¢ Implicaciones del gabinete y el cableado

Los fabricantes de máquinas eligieron módulos de amplificadores de doble eje por dos razones: espacio en el gabinete y eficiencia de enrutamiento de cables.Un único SVUC2-40/40 ocupa una ranura en el gabinete de accionamiento y se conecta al CNC a través de una interfaz de un solo eje, mientras que sus dos canales de salida cada uno ejecuta cables de alimentación separados a sus motores respectivos.Esto reduce a la mitad el número de conexiones de interfaz del lado del control y reduce la huella del gabinete para la sección de servo.

La compensación es la interdependencia. con el H244, una falla en el eje L que apaga el amplificador también pone el eje M fuera de línea ambos canales comparten el mismo enlace DC, la misma fuente de alimentación de control,y la misma pantalla LED del panel frontalAl solucionar problemas, es importante determinar si una alarma se originó en el canal L, el canal M o un componente interno compartido antes de reemplazar la unidad.

La pantalla LED frontal del SVUC2 utiliza un formato de 7 segmentos para indicar los códigos de alarma y, cuando se ejecuta normalmente, el estado de funcionamiento.Observando el LED en el momento del desencadenamiento de la falla antes de las actualizaciones de la pantalla de alarma CNC a menudo da la primera indicación más precisa de qué canal o qué circuito interno está involucrado.

Código de referencia de la alarma

Los códigos de alarma 8 y 9 que aparecen con un punto decimal (8., 9.) indican una alarma IPM (Módulo de potencia inteligente) en lugar de una simple condición de sobrecorriente.Las alarmas IPM generalmente implican los módulos de transistores internos que detectan condiciones térmicas o de corriente anormales a nivel del dispositivo, que se distingue de una falla de cableado o motor que activa el sensor de corriente externa.un HCL o HCM (sin punto) en los puntos de arranque hacia el cableado del motor o el aislamiento del motor comprueba primero; una alarma IPM (código punteado) justifica la inspección de los módulos de transistores y su trayectoria térmica.

Pregunta de sustitución 6066: Tipo A frente al tipo B

El A06B-6090-H244 es el reemplazo documentado para el A06B-6066-H244 en términos de función y clase de corriente.La advertencia crítica es la compatibilidad de la interfaz.

Las series 6066 utilizadasTipo BEl cableado de la interfaz PWM en su conector de control.Tipo A. On CNC controllers that were originally built for the 6066 Type B interface — predominantly early-production Series 15 and 16 machines from the late 1980s and early 1990s — the 6090 cannot simply be substituted without confirming that the CNC's servo amplifier interface matches Type A pinoutFANUC no ofreció un intercambio oficial entre estas dos series específicamente debido a esta incompatibilidad de conectores.

Para las máquinas que ya funcionan con un 6090 H244 y que necesitan un reemplazo directo, esta distinción es discutible. La unidad de reemplazo se conecta de manera idéntica.La interfaz de la pregunta sólo surge cuando alguien intenta fuente de un 6090 como una actualización o sustitución de una instalación original 6066.

Condición de las existencias y abastecimiento

Las unidades A06B-6090-H244 de stock nuevo y antiguo son productos genuinos de FANUC en su embalaje original, nunca instalados.El nuevo stock real es la opción preferida para las máquinas que deben mantener un funcionamiento continuo. No hay nueva producción para recurrir.Las nuevas unidades tienen una garantía de almacén de 12 meses.

Las unidades inspeccionadas utilizadas provienen de máquinas desmanteladas, verificadas para la funcionalidad tanto del eje L como del eje M y ofrecidas con una garantía de 3 meses.Los modos de falla comunes en las unidades usadas de la serie 6090 que se encuentran en los registros de reparación incluyen la degradación del condensador, electrolíticos con fugas en la tarjeta de control y transistores de salida fallidos, todas las fallas relacionadas con la edad predecibles de unidades que han estado en servicio durante 15-30 años.Confirmar la norma de inspección con nosotros antes de ordenar si los requisitos operativos de la máquina son exigentes.

Pedidos, pagos y envíos

Envío por todo el mundo a través de DHL y FedEx dentro0­3 días laborablesEl envío combinado está disponible en pedidos de varios artículos.

Opciones de pago:

• Transferencia bancaria (T/T) ¢ todos los valores de las órdenes
• PayPal órdenes de hasta USD $ 500
• Western Union todos los valores de los pedidos

Los derechos de importación y los impuestos locales son responsabilidad del comprador en el destino.

Garantía y devoluciones

Las devoluciones aceptadas para unidades que lleguen dañadas, incompletas, no según la descripción o que se confirme que no funcionan en el plazo4 días desde la recepción. La unidad debe ser devuelta en estado original con la etiqueta de garantía intacta. El envío de devolución es responsabilidad del comprador. No hay devoluciones por pedidos incorrectos o cambio de opinión.

Preguntas frecuentes

P1: El A06B-6090-H244 se enumera como reemplazo del A06B-6066-H244. ¿Son intercambiables en cualquier máquina que ejecute el 6066 original?

R: Las dos unidades comparten la clase de corriente SVUC2-40/40 y impulsan los mismos motores, pero utilizan diferentes cables de interfaz de control ¢ el 6066 utiliza una interfaz PWM Tipo B y el 6090 utiliza Tipo A.En una máquina que fue construida originalmente con el 6066 y tiene un conector de interfaz Tipo B del CNC al amplificadorPara las máquinas que ya utilizan un 6090 H244 la situación mucho más común hoy en día,Dado que la mayoría de las máquinas sobrevivientes de esta añada fueron actualizadas en algún momento, un reemplazo H244 de la misma serie 6090 se conecta directamente sin ninguna modificación de la interfaz..

P2: Los ejes L y M de mi máquina se detuvieron juntos y el LED muestra la alarma "b". ¿Qué indica eso, y dónde debo comenzar la resolución de problemas?

R: La alarma "b" del LED de 7 segmentos representa una sobrecorriente simultánea en los ejes L y M al mismo tiempo.que en un módulo de doble eje suele indicar un fallo compartido en lugar de dos fallas de canal independientesLos primeros lugares para comprobar son el enlace de CC y la potencia entrante: las condiciones de alarma 3 (LVDC) o alarma 1 (HV) pueden preceder o acompañar una alarma "b" si el bus de CC se derrumba bajo carga.Si el enlace DC es saludable, compruebe si ambos cables de alimentación del motor tienen un fallo de tierra común o si hay un cortocircuito en el cableado compartido del gabinete. that indicates an IPM-level alarm on both channels simultaneously — in that case the IGBT modules inside the unit are the more likely failure point and the unit typically requires repair or replacement.

P3: ¿El A06B-6090-H244 requiere un módulo de alimentación separado, como el 6114 alfa i SVM lo hace con su aiPS?

R: No. La serie 6090 SVUC es una unidad autónoma que rectifica su propio CA de tres fases entrante y genera el voltaje de enlace CC internamente.Esta es la misma arquitectura que la serie 6093 beta SVU: la unidad se conecta directamente a la entrada de CA de tres fases y no depende de un bus de alimentación compartida externo.Esto hace que la instalación sea sencilla. La entrada de energía CA de tres fases y los cables del motor son las conexiones principales., junto con la interfaz de control al CNC. The only external accessory sometimes used with 6090 units is a separate regenerative discharge unit when the machine's duty cycle generates more regenerative energy than the drive's internal regeneration circuit can absorb.

P4: Mi máquina utiliza motores α12 en ambos ejes. ¿Es la unidad H244 la correcta, o debería considerar la H246 (SVUC2-40/80)?

R: El H244 es la opción correcta para motores α12 combinados en los ejes L y M. El motor α12 se encuentra dentro del rango de corriente de 40 clases y el H244 proporciona igual a 8.7Una potencia nominal en ambos canales con precisión adaptada a ese emparejamiento de motoresEl H246 (SVUC2-40/80) es la elección correcta sólo cuando los dos ejes utilizan motores de diferentes tamaños: el motor de clase 40 en el eje L y un motor más grande que requiere la corriente de clase 80 en el eje M.Si ambos ejes accionan motores α12 idénticosEl H246 asimétrico no ofrece ninguna ventaja e introduce complejidad innecesaria.

P5: La serie 6090 es descontinuada. Si esta unidad falla de nuevo en unos años, ¿cuáles son las opciones realistas a largo plazo?

R: La serie 6090 ha estado fuera de producción durante muchos años y no volverá. Para el mantenimiento continuo de máquinas que funcionan con el H244, hay tres caminos realistas.El uso de la máquina de repuesto en la actualidad, mientras que los ejemplos de máquinas nuevas y antiguas todavía están disponibles en el mercado, es el enfoque más sencillo y común para las máquinas críticas para la producción.En segundo lugar, si el propio sistema CNC está siendo actualizado o reemplazado, la arquitectura de servoacción puede actualizarse en el mismo proyecto.ya que las nuevas máquinas CNC y las familias de accionamiento no están limitadas por la disponibilidad de piezas 6090En tercer lugar, some specialist repair services can rebuild failed 6090 units by replacing failed capacitors and IGBT modules — the known failure components — extending the unit's service life without requiring a full replacementContacte con nosotros sobre la disponibilidad de existencias actuales; dada la antigüedad de estas unidades, las posiciones de existencias pueden cambiar rápidamente.
