FANUC A06B-6089-H322 — Alpha SVU3-12/12/20: Tres Ejes, Dos Niveles de Corriente, Una Unidad Autosuficiente

No todos los ejes de un centro de mecanizado tiran de la misma carga. El eje Z de un centro de mecanizado vertical que lucha contra la gravedad con un cabezal de husillo pesado necesita más corriente que el eje X más ligero que recorre una mesa vacía. El eje B rotatorio de una mandrinadora horizontal que indexa bajo una pieza de trabajo tiene requisitos de par diferentes a los de los dos ejes lineales que ciclan a alta velocidad. Los fabricantes de máquinas que entendieron esto tomaron decisiones de selección de variadores en consecuencia, y el A06B-6089-H322 refleja exactamente ese pensamiento.

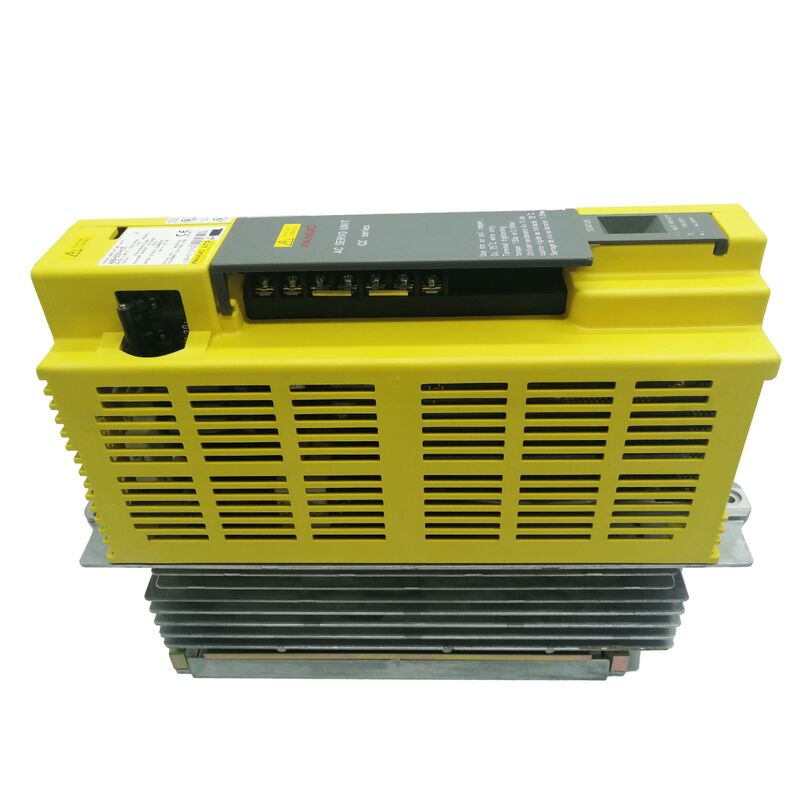

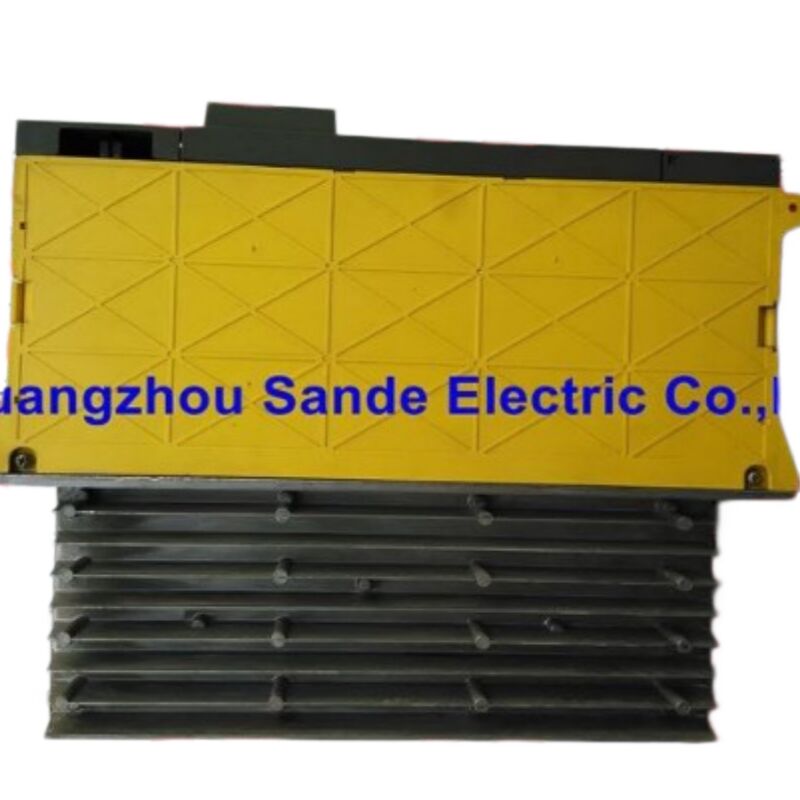

Designado SVU3-12/12/20, esta es una unidad asimétrica de tres ejes de la familia alpha SVU de FANUC. Los ejes L y M están clasificados cada uno a 3A de salida (clase 12), adecuados para motores servo alpha más ligeros que manejan tareas de menor carga. El eje N aumenta a 5.9A (clase 20), acomodando un motor con demandas de par significativamente mayores. Los tres ejes comparten una carcasa, una fuente de alimentación y un conjunto de terminales de entrada de alimentación. La huella del gabinete se mantiene compacta; la asignación de corriente del eje coincide con los perfiles de carga reales de la máquina.

Sande Electric tiene en stock el A06B-6089-H322 en condiciones nuevas y usadas, enviando a todo el mundo en 0-3 días hábiles.

Comprendiendo el Alpha SVU: Una Arquitectura Autosuficiente

La designación "SVU" en la serie alpha de FANUC significa Servo amplifier Unit (Unidad Amplificadora de Servo) — una convención de nomenclatura que conlleva una implicación técnica crítica: la unidad contiene su propio rectificador y bus DC incorporados. Se conecta directamente a la alimentación de CA trifásica entrante y la convierte internamente. No se requiere un módulo de fuente de alimentación externo, ni se necesita establecer un bus DC compartido en el gabinete del variador antes de que esta unidad pueda operar.

Esto distingue fundamentalmente a la familia 6089 SVU de las familias 6079 y 6080 alpha SVM (Servo Module). Un módulo SVM de esas series — como los módulos de tres ejes SVM3 — debe emparejarse con un módulo de fuente de alimentación instalado por separado que proporcione el voltaje del bus DC compartido. El SVU no lo hace. Es una instalación independiente: conéctele la alimentación de CA, conecte los cables del motor y la retroalimentación del codificador, conecte la interfaz PWM al CNC y el eje estará listo.

Esta arquitectura hace que el 6089 SVU sea una opción práctica para máquinas donde se desea una colocación individual del variador en el eje — en lugar de en un gabinete centralizado. También simplifica el aislamiento de fallos: un fallo del SVU afecta solo a los ejes impulsados por esa unidad, mientras que un fallo de la fuente de alimentación SVM interrumpe todos los módulos que comparten ese bus.

El H322 en Contexto: Leyendo la Gama de Tres Ejes 6089

La serie 6089 utiliza una convención de numeración lógica para su línea de SVU de tres ejes. El sufijo codifica la combinación de corriente a través de los canales L, M y N:

El H322 se sitúa entre el H321 totalmente simétrico de clase 12 y el H323 de una clase 12/dos clases 20. Su combinación específica — dos ejes ligeros y un eje de rango medio — se adapta naturalmente a máquinas donde dos ejes realizan un movimiento lineal de servicio similar mientras que el tercero impulsa algo más pesado. El eje N a 5.9A no es un variador "pesado"; maneja motores alpha en el rango de β2/3000 a α4/4000, consistente con un eje primario de escala media en lugar de un cabezal de fresado de gran formato.

Una consecuencia de la configuración de corriente asimétrica que vale la pena señalar: el eje N tiene una mayor disipación térmica bajo carga que los ejes L y M. En máquinas con ciclos de trabajo altos del eje N, la gestión térmica de la unidad — enfriamiento por aire alrededor de la etapa de salida — es más importante para el canal N que para los otros dos. Una buena ventilación del gabinete y un espacio libre adecuado alrededor de la unidad son importantes cuando el eje N funciona a su corriente nominal de 5.9A o cerca de ella de forma continua.

Especificaciones Técnicas

La Disposición del Eje No Utilizado: Qué Hacer Cuando No Los Tres Canales Están Activos

Las unidades SVU de tres ejes a veces se instalan en máquinas que utilizan activamente menos de tres ejes a través de esa unidad. Una máquina que ha sido reconfigurada, una donde un eje fue desmantelado, o una donde se seleccionó el SVU con capacidad de sobra — estas situaciones pueden dejar uno o más canales inactivos.

La documentación de FANUC para la familia 6089 SVU aborda esto directamente. Cuando un eje no está conectado a un motor, el cable entre el CNC y la unidad amplificadora de servo para ese eje debe retirarse, y un conector dummy insertarse en su lugar. El conector dummy requiere que los pines 8 y 10 estén cortocircuitados — esto señala al variador que el circuito de parada de emergencia del eje está satisfecho para ese canal no utilizado. Sin el conector dummy en un eje no utilizado, el SVU puede mostrar una condición de alarma para ese canal al arrancar o durante la operación, porque el bucle de parada de emergencia abierto se interpreta como un fallo. Esta es una fuente común de alarmas confusas cuando se instala un 6089 SVU con menos ejes activos que su capacidad.

6089 Versus 6090: Series Hermanas, Diferentes Generaciones de Motores

Tanto la serie 6089 alpha SVU como la serie 6090 SVUC (cubierta por separado en este catálogo) son unidades amplificadoras de servo independientes con fuentes de alimentación incorporadas e interfaces PWM — arquitectónicamente son equivalentes en concepto. La diferencia radica en la generación de motores para la que fueron diseñadas.

La serie 6090 SVUC fue optimizada para la generación de motores alpha C — los motores alpha modelo C producidos a principios y mediados de los años 90. El 6089 SVU se dirige a la familia de motores alpha series más amplia que precedió y se superpuso con los motores C. Las tablas de compatibilidad de motores en la documentación de FANUC muestran el 6089 utilizado con motores en la clase estándar α1 a α4, mientras que el 6090 hace referencia específicamente a motores designados como αC. En la práctica, hay una superposición significativa en las máquinas que pueden haber utilizado uno u otro dependiendo del año de fabricación y la especificación del motor del OEM en el momento de la construcción.

Al adquirir un reemplazo, siempre verifique el número de pieza de la unidad instalada (6089 versus 6090) y las designaciones de los motores conectados antes de seleccionar el reemplazo. Sustituir un 6090 por un 6089 en una máquina cableada para la interfaz PWM Tipo A del 6089 requiere confirmar que la interfaz de servo del CNC coincide.

Notas de Condición y Stock

Las unidades A06B-6089-H322 nuevas de stock antiguo en embalaje original tienen una garantía de almacén de 12 meses. Estas son la opción preferida para máquinas que soportan producción continua donde el costo del tiempo de inactividad no planificado excede el precio premium del stock nuevo.

Las unidades usadas inspeccionadas son verificadas funcionalmente en los tres ejes y se ofrecen con una garantía de 3 meses. Dada la antigüedad de la serie 6089 — estas unidades se produjeron en una era que ahora tiene 25-30 años de antigüedad — la condición del inventario usado varía. Contáctenos antes de realizar el pedido para discutir el historial de inspección y la disponibilidad.

Pedido, Pago y Envío

Envío mundial a través de DHL y FedEx dentro de 0-3 días hábiles desde el pago confirmado. Se ofrece envío combinado en pedidos de varios artículos.

Opciones de pago:

• Transferencia Bancaria (T/T) — todos los valores de pedido
• PayPal — pedidos de hasta USD $500
• Western Union — todos los valores de pedido

Los derechos de importación e impuestos locales son responsabilidad del comprador en el destino.

Garantía y Devoluciones

Se aceptan devoluciones de unidades que lleguen dañadas, incompletas, no descritas o confirmadas como no funcionales dentro de los 4 días posteriores a la recepción. La unidad debe devolverse con la etiqueta de garantía intacta. El envío de devolución es responsabilidad del comprador. No se aceptan devoluciones por pedidos incorrectos o cambios de opinión.

Preguntas Frecuentes

P1: ¿Cómo se diferencia el A06B-6089-H322 (SVU3-12/12/20) del H321 (SVU3-12/12/12), y cómo sé cuál usó originalmente mi máquina?

R: El H321 proporciona tres canales idénticos a 3.0A cada uno — todos los ejes impulsan motores en el rango de corriente de clase 12. El H322 mantiene L y M en 3.0A pero actualiza N a 5.9A, acomodando un motor algo más grande en el eje N. El método de identificación correcto es la etiqueta en la unidad instalada: el número de pieza completo de FANUC, incluido el sufijo de cuatro dígitos, está impreso en el lateral. Si la etiqueta está desgastada, las placas del modelo del motor en el motor del eje N en comparación con los motores L y M indicarán si el eje N utiliza un motor más pesado (clase α4/4000) o el mismo motor ligero que los otros. Si el motor N es identificablemente más grande, el H322 es el reemplazo correcto; si los tres motores son el mismo modelo pequeño, el H321 fue el original. La pantalla de ejes servo del CNC también puede mostrar los parámetros del código del motor para cada eje, que hace referencia directa al modelo del motor y confirma el requisito de clase de corriente.

P2: El 6089 SVU tiene una fuente de alimentación incorporada. ¿Significa eso que no necesito cambiar nada más en el gabinete del variador al reemplazarlo?

R: En la mayoría de los casos, sí — el H322 es un reemplazo directo que se conecta a la misma entrada de CA trifásica, los mismos cables de alimentación del motor y el mismo cableado de interfaz PWM que la unidad original. No es necesario tocar ninguna fuente de alimentación externa aiPS o módulo de fuente de alimentación. Sin embargo, antes de encender, verifique tres cosas: que el voltaje de CA trifásico entrante esté dentro de la especificación de 200–230V para esta unidad; que el cable de interfaz PWM del CNC al SVU esté correctamente asentado en ambos extremos (una conexión de interfaz suelta puede causar una alarma inmediata al arrancar que parece un fallo de la unidad pero no lo es); y que cualquier canal de eje no utilizado tenga conectores dummy instalados con los pines 8 y 10 cortocircuitados, si esos ejes no están conectados a motores. Estas tres comprobaciones cubren las causas más comunes de fallo de arranque después de un reemplazo de SVU que de otro modo sería correcto.

P3: ¿Puede el A06B-6089-H322 ser reemplazado por la serie A06B-6090-H3xx de la misma clase de corriente?

R: La serie 6090 SVUC utiliza la misma arquitectura de interfaz PWM Tipo A y clases de corriente similares, por lo que en principio la equivalencia eléctrica está ahí — pero una sustitución directa requiere confirmar la compatibilidad de la interfaz a nivel de conector. Las series 6089 y 6090 fueron diseñadas para diferentes generaciones de motores (alpha versus alpha C), y aunque el tipo de interfaz es el mismo, la configuración de parámetros en el CNC para códigos de motor y límites de corriente debe coincidir con el motor que está realmente conectado, independientemente de qué serie SVU provenga la unidad de reemplazo. Si los motores de la máquina son de la serie alpha estándar (no designados específicamente como alpha C), un reemplazo 6089 H322 es la opción más limpia de igual a igual. Si está considerando un 6090 como alternativa, verifique que el código del motor en los parámetros del CNC sea apropiado para el motor real antes de realizar la sustitución, y confirme que no se necesita un adaptador de cableado de interfaz.

P4: Después de instalar un H322 de reemplazo, el CNC muestra una alarma de servo 9 (sobrecorriente del eje M) inmediatamente al habilitar el eje. El motor del eje M estaba funcionando bien antes de que la unidad fallara. ¿Qué debo revisar?

R: Una alarma de sobrecorriente del eje M al primer habilitamiento después del reemplazo generalmente tiene una de tres causas. Primero, verifique las conexiones del cable de alimentación del motor del eje M en los terminales de salida del SVU — un terminal de fase mal asentado o un terminal que fue apretado en exceso y agrietado puede causar un cortocircuito fase a fase que activa la protección de sobrecorriente inmediatamente. Segundo, verifique que el cable del codificador del eje M esté conectado a la entrada de retroalimentación del eje M en el nuevo SVU, no intercambiado con el eje L o N — una discrepancia en la retroalimentación del codificador hace que el bucle de corriente pierda la referencia de posición y demande corriente excesiva durante la habilitación del eje. Tercero, verifique el parámetro de servo del CNC para el eje M (código de motor, parámetro 2020) contra la placa de identificación del motor: si el código del motor no coincide con el modelo del motor conectado, los ajustes de límite de corriente del variador pueden estar configurados por debajo de lo que el motor realmente consume en la aceleración inicial, activando una falsa sobrecorriente. Corrija el código del motor y vuelva a habilitar el eje antes de concluir que la unidad de reemplazo tiene un fallo.

P5: La serie 6089 está descontinuada. ¿Existe un equivalente moderno de FANUC, y qué implica actualizar en lugar de reemplazar pieza por pieza?

R: No existe un equivalente moderno directo — la arquitectura del 6089 SVU (unidad independiente autosuficiente PWM) no tiene un sucesor actual de FANUC que pueda ser sustituido sin cambios más amplios en el sistema. Las familias modernas de variadores alpha i y beta i utilizan la interfaz de fibra óptica FSSB y, para los módulos SVM, requieren un bus de alimentación compartido aiPS. Actualizar de una instalación 6089 SVU a una arquitectura de variador moderna implica reemplazar la placa de interfaz de servo del CNC (o el CNC en sí), reemplazar la configuración de la fuente de alimentación del gabinete del variador, reemplazar el SVU con un variador FSSB o beta i compatible, y potencialmente reconfigurar el CNC para la nueva combinación de motor/variador. Para la mayoría de las máquinas que aún funcionan con sistemas CNC Series 15, 16 o 18, esto representa una revisión completa del sistema CNC y de variadores en lugar de un cambio de componente. El camino más práctico para mantener una máquina basada en 6089 en producción es mantener un inventario de unidades H322 probadas y usadas. Contáctenos para discutir la disponibilidad de stock y la adquisición a granel si tiene varias máquinas de este tipo en sus instalaciones.
