FANUC A06B-6089-H201 Amplificador Servo Alpha SVU2-12/12

Descripción general

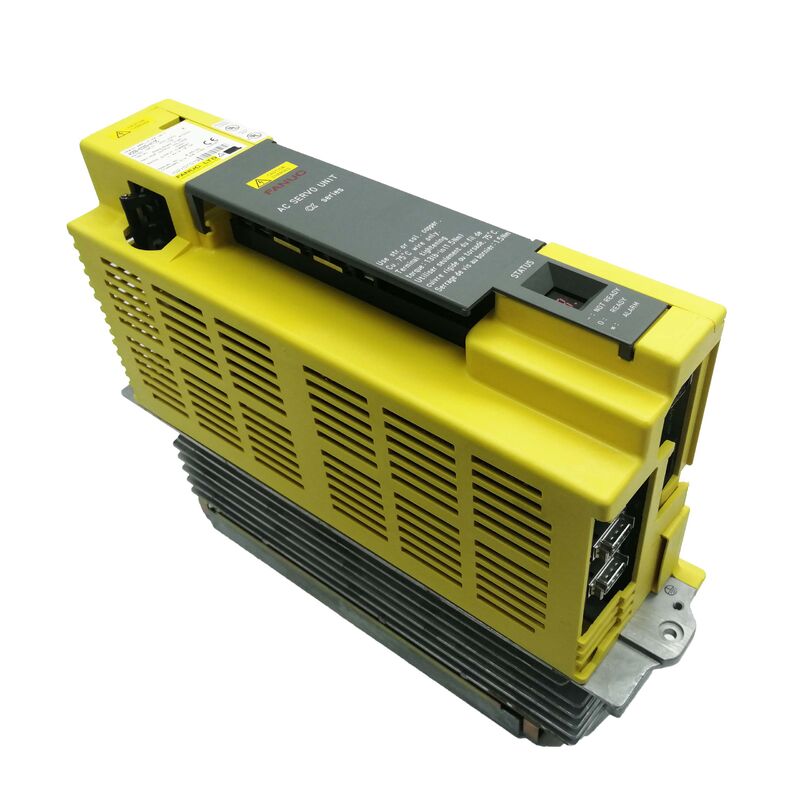

El A06B-6089-H201 es un amplificador servo FANUC Alpha de 2 ejes designado oficialmente SVU2-12/12 en el manual de descripciones de la serie Alpha.

El manual lo enumera como un modelo de doble eje equilibrado con Grupo A / Grupo A de emparejamiento de motores, y la tabla de especificaciones correspondiente asigna 3.0 Arms de corriente nominal y límite de corriente de 12 A pico tanto al eje L y eje M.

Esa estructura equilibrada es la verdadera identidad del H201. No es simplemente "un variador Alpha de dos ejes". Es un amplificador de doble eje muy específico donde ambos canales se encuentran en la misma clase de baja corriente.

Para los compradores técnicos, eso es importante porque les indica exactamente a qué tipo de arquitectura de máquina pertenece este modelo: un cuerpo de amplificador que sirve a dos canales servo emparejados en lugar de dos ejes desiguales o una disposición de capacidad mixta más grande.

Datos técnicos

Aplicación y uso típico

En aplicaciones prácticas de máquinas, el H201 es una buena opción para configuraciones de ejes de avance dual donde ambos canales requieren una capacidad de corriente comparable. Eso generalmente apunta a sistemas de ejes CNC en los que dos ejes de menor carga se agrupan en un cuerpo de amplificador en lugar de separarse en unidades individuales de un solo eje.

Esta descripción de la aplicación es una inferencia de la designación oficial 12/12 del modelo y la tabla de corriente equilibrada.

Eso hace que el A06B-6089-H201 sea especialmente valioso en sistemas FANUC Alpha heredados donde el fabricante original de la máquina diseñó el gabinete, el emparejamiento de motores y la topología del variador en torno a esta clase exacta de dos ejes.

En esos casos, un reemplazo H201 exacto ayuda a preservar la estructura original del eje, reduce los cambios de cableado y mantiene la máquina más cercana a su lógica de control prevista. Para los equipos de mantenimiento, eso a menudo se traduce en un tiempo de puesta en marcha más corto y menos desajustes evitables después de la instalación.

Esta es una inferencia de ingeniería basada en la clase de modelo dual de eje oficial y la estructura de corriente.

Por qué este modelo es importante en trabajos de servicio

Una razón por la que el H201 sigue siendo útil es que resuelve un problema de reemplazo muy específico. Si la máquina instalada se construyó en torno a un amplificador dual de eje 12/12 equilibrado, reemplazarlo con una clase dual de eje diferente puede alterar el ajuste eléctrico de los dos canales servo, incluso si el amplificador parece similar.

Para sistemas Alpha más antiguos, esa precisión es importante. El valor del H201 no es que sea universalmente aplicable, sino que mantiene intacto el equilibrio de corriente original de dos ejes.

Esta es una inferencia de la designación oficial del modelo y la tabla de especificaciones.

Otro beneficio práctico es la simplicidad. En comparación con un amplificador de capacidad mixta más grande, un módulo 12/12 equilibrado puede ser más fácil de validar en sistemas donde ambos ejes pertenecen a la misma clase de motor.

Eso no elimina la necesidad de verificar el número de pieza instalado, pero hace que el producto sea más fácil de posicionar para los compradores que desean un reemplazo limpio y exacto, modelo por modelo. Esta es una inferencia de ingeniería basada en la clasificación Grupo A / Grupo A del manual.

Preguntas frecuentes

P1: ¿Cuál es la designación exacta de FANUC para A06B-6089-H201?
El manual de descripciones Alpha lo identifica como SVU2-12/12. Eso significa que es un amplificador servo Alpha de doble eje con dos canales de clase 12 emparejados.

Esta designación oficial es mucho más útil que una frase de ventas genérica porque le dice a un técnico cómo está organizado eléctricamente el amplificador.

P2: ¿Qué significa la estructura 12/12 en el uso real de la máquina?
Significa que ambos canales servo están clasificados en la misma clase: 3.0 Arms de corriente nominal y límite de corriente de 12 A pico en ambos ejes. En la práctica, eso hace que la unidad sea apropiada para máquinas donde dos ejes de menor carga comparten un amplificador y requieren esencialmente la misma clase de salida.

Esa es la razón clave por la que el H201 es diferente de los modelos mixtos como 12/20 o 12/40.

P3: ¿Qué tipo de aplicaciones se adaptan mejor a este modelo?
Se adapta mejor a diseños de servo CNC donde dos ejes de avance comparables se agrupan en un amplificador Alpha.

Un ejemplo común serían las configuraciones de máquinas heredadas en las que los ejes emparejados se diseñaron originalmente en torno a un amplificador dual de eje equilibrado de baja corriente.

Esta declaración de aplicación es una inferencia de la designación oficial 12/12 y la tabla de corriente, no una línea copiada de un folleto de marketing.

P4: ¿Por qué es importante la coincidencia exacta del modelo para H201?
Porque en la familia Alpha, el emparejamiento de corriente es parte de la identidad del producto.

Un amplificador de dos ejes no es intercambiable simplemente porque también es de doble eje. Si la máquina original espera un amplificador 12/12 equilibrado, reemplazarlo con una clase diferente puede afectar el ajuste eléctrico de los canales del eje y complicar el arranque.

La tabla de especificaciones oficial es exactamente lo que permite a un comprador evitar ese error.

P5: ¿Qué se debe verificar antes de pedir esta pieza?
Primero se debe confirmar la especificación de pedido instalada, seguida del emparejamiento de motores de la máquina, la configuración del eje y el contexto del cableado del panel.

Dado que el manual vincula este modelo a aplicaciones Grupo A / Grupo A, esa agrupación también es útil durante la verificación. En trabajos de servicio, el enfoque más seguro es siempre igualar la clase exacta del amplificador antes de asumir la compatibilidad solo por la apariencia.
