Conductor del motor servo
>
|
| Lugar de origen | Japón |
| Nombre de la marca | FANUC |
| Certificación | CE ROHS |
| Número de modelo | A06B-6089-H104 |

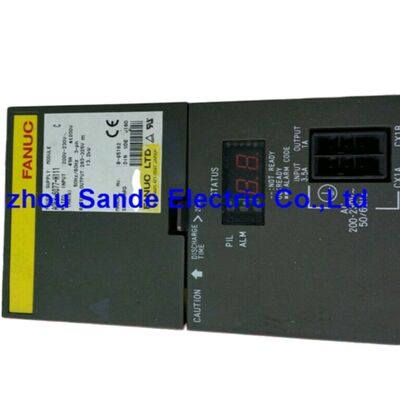

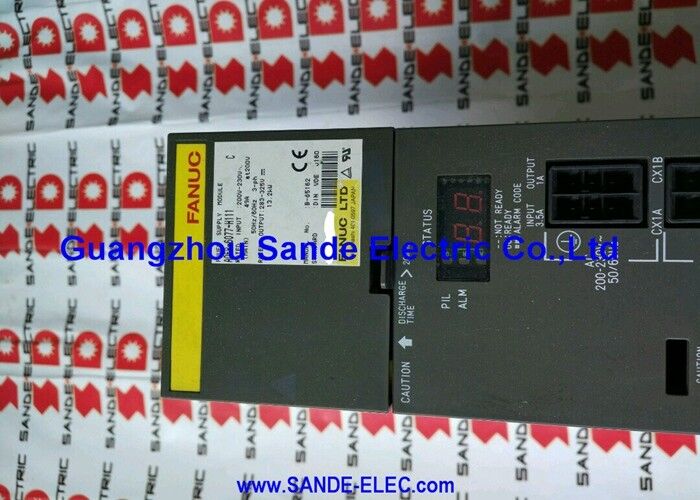

La Fanuc A06B-6089-H104 es la SVU1-40 — la unidad amplificadora de servomotor alpha monoeje con una salida continua nominal de 12,5 A a partir de una entrada trifásica de 200-230 VCA y 13,4 A. Ocupa el nivel intermedio de la serie A06B-6089 SVU1 de Fanuc, situada por encima de la unidad de 18,7 A predecesora de la SVU1-80 y por debajo de la SVU1-130 (52,2 A) superior, lo que la hace del tamaño adecuado para los servomotores alpha α6/3000 y α12/2000 que alimentaron centros de mecanizado y centros de torneado de tamaño mediano durante los años de producción activa de la serie alpha.
Al igual que con todas las unidades SVU, la característica arquitectónica definitoria de la H104 es su autoconfiguración: entrada de red de CA trifásica, cable de interfaz PWM Tipo B al CNC y salida de potencia del motor.
No hay conector de bus de CC ni dependencia de una PSM externa.
La SVU lleva su propio rectificador interno de CA a CC que genera su voltaje de bus interno de forma independiente, lo que significa que puede instalarse dondequiera que haya disponible energía de CA trifásica — adyacente al motor, en un armario satélite o en cualquier otro lugar de la máquina que se adapte al diseño — sin necesidad de un cableado de vuelta al riel de accionamiento principal.
La clasificación continua de 12,5 A, respaldada por una capacidad de corriente pico de 40 A, refleja la clase de motor que atiende esta unidad.
Un motor α6/3000 que acciona un eje de centro de mecanizado de tamaño mediano consume una corriente sostenida en el rango de 5-12,5 A durante los pases de corte, con picos de aceleración que la holgura de 40 A IPM absorbe limpiamente.
La potencia de salida máxima de 4,4 kW establece el envolvente de energía dentro del cual opera el motor conectado.
Esta combinación de clasificaciones continuas y pico se adapta bien a la clase de motor α6/α12, produciendo una respuesta de par controlada sin disparos de alarma de sobrecorriente durante los ciclos de trabajo de mecanizado típicos.
| Parámetro | Valor |
|---|---|
| Modelo de unidad | SVU1-40 |
| Ejes | Individual (canal L) |
| Voltaje de entrada | 200-230 V CA, trifásico |
| Corriente de entrada | 13,4 A a 200 V |
| Frecuencia de entrada | 50/60 Hz |
| Voltaje de salida máx. | 230 V CA |
| Corriente de salida nominal | 12,5 A |
| Corriente pico | 40 A |
| Potencia de salida máx. | 4,4 kW |
| Interfaz | Tipo B PWM |
| Motores compatibles | Clase α6/3000, α12/2000 |
| Placa de cableado | A20B-2002-0040 |
| Placa de control | A20B-2002-0031 |
| Manual | B-65192 |
| Fuente de alimentación | Independiente incorporada |
La SVU1-40 se sitúa en una posición interesante dentro de la línea SVU alpha: ofrece 12,5 A por eje — la misma corriente continua que el módulo SVM2-40/40 (A06B-6079-H206) en cada uno de sus dos canales — pero como unidad independiente sin la dependencia de la PSM.
Esto hace que la SVU1-40 sea adecuada para máquinas donde un solo eje necesita la clase de corriente de 12,5 A en una ubicación remota, o donde el diseño de la máquina requiere una instalación monoeje más simple en lugar de una pila completa de PSM/SVM.
El módulo SVM compañero (A06B-6079-H103 o A06B-6096-H103 en el lado FSSB) proporciona la misma clasificación SVM1-40S de 9,4 A para esta clase de corriente — la SVU1-40 con 12,5 A es el equivalente independiente que entra en el siguiente rango de corriente.
Los fabricantes de máquinas que trabajan con el ecosistema alpha y que necesitan la clase de 12,5 A en formato independiente seleccionan la SVU1-40; aquellos que construyen un riel de accionamiento central con múltiples ejes en esta clase de corriente utilizan módulos SVM y una PSM compartida.
La interfaz PWM Tipo B de la SVU1-40 la sitúa firmemente en la generación de controles CNC Fanuc que utilizan el Tipo B para la comunicación de servomotores: Series 0-D, 0-MF, 16B, 18B y 21B. El protocolo Tipo B rige la transmisión de comandos de posición y la retroalimentación entre la tarjeta de interfaz de eje del CNC y la SVU1-40.
Cada unidad SVU se conecta directamente al CNC a través de su propio cable PWM dedicado — a diferencia de la topología de anillo FSSB de las unidades i-series posteriores, cada SVU PWM es una conexión punto a punto.
El manual B-65192 cubre el procedimiento de puesta en marcha y mantenimiento de esta unidad, incluidos los pasos de inicialización de parámetros del servomotor y las configuraciones de interruptores para la operación Tipo B.
Establecer el interruptor de interfaz en la SVU-40 en Tipo B (frente a Tipo A) es el primer paso de configuración después de la instalación física.
P1: La A06B-6089-H104 tiene una corriente pico de 40 A, ¿significa esto que suministra continuamente 40 A?
No. Los 12,5 A son la salida continua nominal — la corriente que la unidad puede mantener indefinidamente dentro de sus límites térmicos.
El pico de 40 A es el límite de corriente de corta duración que permite el módulo IPM durante las transiciones de aceleración del motor.
Esta corriente pico fluye durante fracciones de segundo durante los arranques rápidos del eje; la operación sostenida a 40 A excedería la capacidad térmica de la unidad.
La protección contra sobrecorriente interna del IPM evita que la corriente de nivel pico sostenida dañe los transistores de salida.
P2: ¿Qué servomotores alpha se acoplan específicamente a la SVU1-40?
La salida continua de 12,5 A coincide con los motores de clase α6/3000 (utilizados en ejes medianos más ligeros) y los motores de clase α12/2000 (utilizados en ejes medianos más pesados donde el par continuo de 12 N·m a 2000 rpm se adapta a la carga de la máquina).
Ambas clases de motores consumen la corriente nominal dentro del envolvente de 12,5 A durante el corte continuo completo.
Los motores más pequeños que la clase α6 — α1, α2, α3 — funcionan con la SVU1-40 a una fracción de su capacidad de corriente; los motores más grandes que la clase α12 exceden la clasificación continua de 12,5 A y requieren la SVU1-80 o SVU1-130.
P3: ¿En qué se diferencia la SVU1-40 de la SVM1-40S (A06B-6096-H103) más allá de la interfaz?
La SVU1-40 (H104) es una unidad independiente con fuente de alimentación de CA a CC incorporada y salida nominal de 12,5 A; la SVM1-40S (H103) es un módulo de riel con interfaz FSSB con salida nominal de 9,4 A que extrae energía de una PSM alpha compartida. La SVU1-40 es arquitectónicamente independiente; la SVM1-40S es arquitectónicamente integrada.
La SVU1-40 también está en una clase de corriente más alta (12,5 A frente a 9,4 A). Ambas accionan motores alpha de gama media, pero la SVU1-40 cubre los motores más grandes de esa clase. Reemplace la SVU1-40 por otra SVU1-40; la sustitución por una SVM requiere un cambio completo de la arquitectura del sistema.
P4: ¿Qué códigos de alarma indican fallos en la SVU1-40?
El LED de 7 segmentos en el panel frontal de la unidad muestra códigos de alarma. La alarma 8 (sobrecorriente/alarma IPM) es la más común, típicamente causada por un fallo de aislamiento del bobinado del motor — desconecte los cables del motor y pruebe la resistencia de aislamiento antes de dar por defectuosa la unidad. La alarma 5 indica bajo voltaje del enlace de CC; verifique el suministro de entrada de CA trifásico y los fusibles internos.
La alarma 1 indica fallo del ventilador interno o bajo suministro de 5 V.
Todos los códigos de alarma para la SVU1-40 están documentados en el manual B-65192. Aborde cualquier fallo del ventilador inmediatamente — a 12,5 A de salida continua, la unidad genera un calor considerable que el ventilador debe disipar.
P5: ¿Es importante conocer la capacidad de descarga regenerativa de la SVU1-40 para la instalación?
Sí. La capacidad de descarga regenerativa de 100 W (sin resistencia externa) es relevante para los ejes que desaceleran rápidamente desde alta velocidad — más energía de desaceleración que 100 W regenerada al bus interno requiere una resistencia de descarga regenerativa externa para evitar la sobretensión del bus de CC.
Los ejes con alta inercia o inversiones frecuentes a alta velocidad pueden exceder este límite durante los ciclos de producción normales.
Si la máquina genera alarmas de sobretensión del enlace de CC durante la desaceleración, se está excediendo la capacidad de descarga regenerativa y se debe agregar una resistencia de descarga de tamaño adecuado a la instalación.
