Conductor del motor servo
>
|
| Lugar de origen | Japón |
| Nombre de la marca | FANUC |
| Certificación | CE ROHS |
| Número de modelo | A06B-6088-H230 |

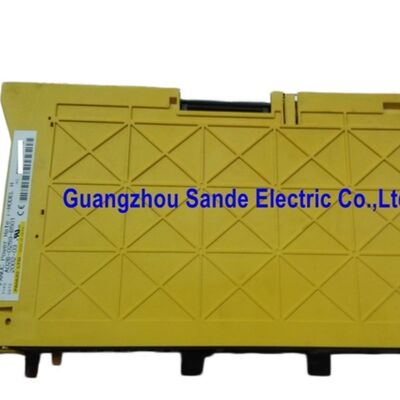

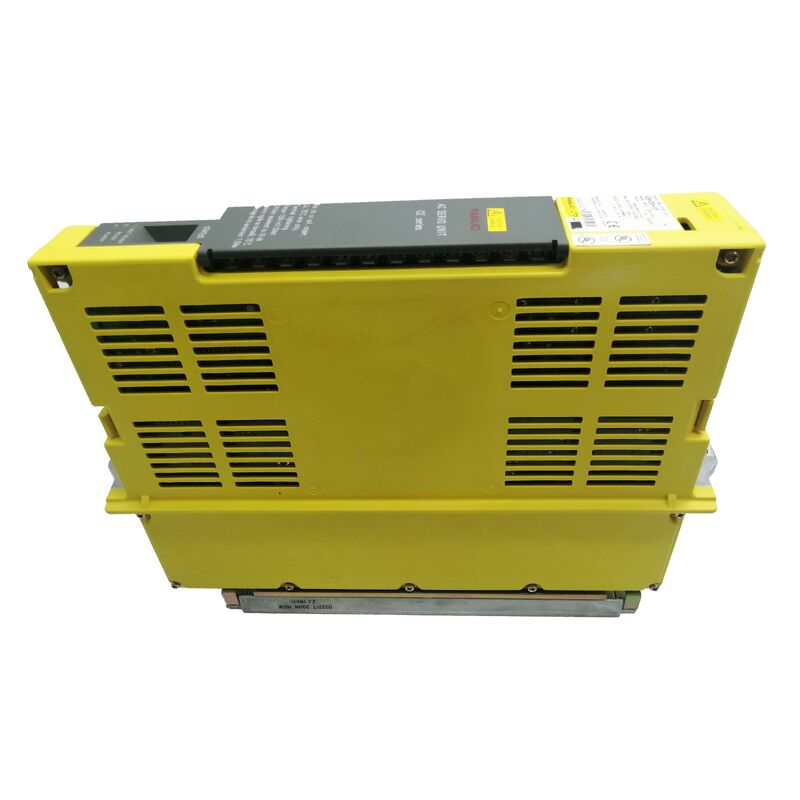

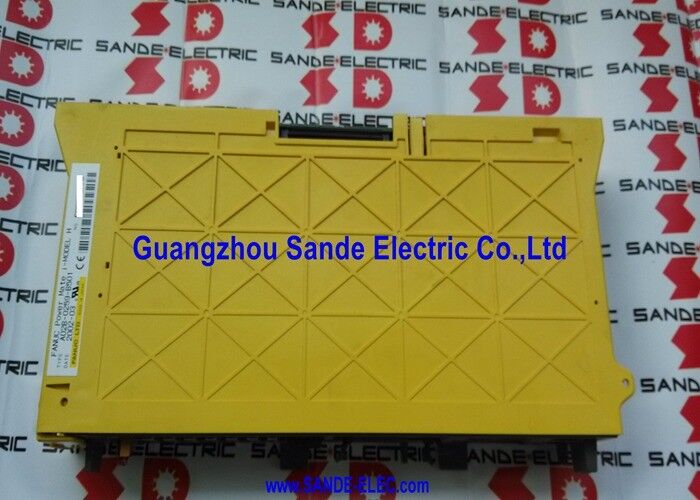

El Fanuc A06B-6088-H230 es el módulo amplificador de husillo SPM-30 de la serie de amplificadores de husillo alpha A06B-6088 de Fanuc — un variador de husillo de alta potencia con una salida nominal de 133A a partir de una entrada de bus de CC de 35kW.
A este nivel de potencia, el SPM-30 se sitúa en el extremo superior de la gama estándar de módulos de husillo alpha, diseñado para los motores de husillo Fanuc Modelo 30 y P40 utilizados en centros de mecanizado de gran tamaño, centros de torneado de alta resistencia y fresadoras de alta velocidad donde la potencia del husillo a plena tasa de eliminación de material excede lo que los módulos de gama media SPM-11 a SPM-22 pueden soportar.
La serie A06B-6088 representa la segunda generación de amplificadores de husillo alpha de Fanuc, incorporando las mejoras de control de husillo HRV (High Response Vector) que refinaron la arquitectura de la serie original A06B-6078.
Si bien se mantiene la interfaz Tipo 1 — permitiendo las mismas funciones avanzadas de husillo (contorneado Cs, roscado rígido, sincronización de husillo, orientación) que los módulos de primera generación — la tarjeta de control mejorada del A06B-6088 ofrece una mayor precisión en la regulación de velocidad, menor rizado de par a velocidades de corte y una respuesta dinámica mejorada durante las transiciones de carga del husillo en comparación con sus predecesores.
A 133A, el SPM-30 requiere una infraestructura de refrigeración sustancial.
El ancho del módulo de 150 mm acomoda dos sistemas de refrigeración — un ventilador interno para la electrónica de control y un ventilador externo del disipador de calor para los transistores de salida de alta corriente — junto con la placa de potencia, la placa de disparo y el conjunto de la tarjeta de control.
La doble pantalla LED de 7 segmentos proporciona visibilidad en tiempo real del estado del módulo y los códigos de alarma sin necesidad de una herramienta de diagnóstico.
| Parámetro | Valor |
|---|---|
| Modelo de módulo | SPM-30 |
| Interfaz | Tipo 1 |
| Entrada nominal | Bus de CC de 283–325V, 35kW |
| Voltaje de salida máximo | 230V CA |
| Corriente de salida nominal | 133A |
| Motores compatibles | Motores de husillo Fanuc Modelo 30, P40 |
| Placa de potencia | A20B-1006-0489 / A20B-1006-048x |
| Placa de disparo | A20B-2902-0390 |
| Tarjeta de control | A16B-2202-043x / A16B-2203-033x |
| Ancho del módulo | 150mm |
| Refrigeración | Ventiladores duales + disipador de calor externo |
| Software | 9D00 o 9D0A (especificar) |
La entrada nominal de 35kW del SPM-30 lo sitúa en el extremo superior de la familia estándar de módulos alpha. A este nivel de potencia, el motor del husillo consume una corriente sostenida de 133A a plena carga de mecanizado — un nivel de corriente que exige un cableado de bus cuidadoso, conexiones de terminales de salida correctamente apretadas y una alimentación de bus de CC limpia de un PSM de tamaño adecuado.
Una instalación de máquina que utilice el SPM-30 junto con una pila SVM completa de tres ejes puede superar fácilmente los 45kW de demanda total del bus de CC a carga pico simultánea; la selección del PSM alpha para este sistema debe provenir de una suma de demanda pico calculada adecuadamente.
El motor de husillo Fanuc Modelo 30 que impulsa el A06B-6088-H230 es un motor de husillo de alto par y alta potencia destinado a operaciones de mecanizado de alta resistencia — cortes de fresado de gran diámetro en acero, operaciones de torneado pesado en forjas grandes y desbaste de alta tasa de eliminación de material donde el par y la potencia del husillo son los factores limitantes.
El motor P40 es una variante de alta velocidad adecuada para aplicaciones donde el rango de velocidad del husillo y las características de potencia a velocidad tienen prioridad sobre el par máximo a bajas velocidades.
Las variantes con sufijo #H500 y #H501 del A06B-6088-H230 tienen diferentes versiones de software — 9D00 y 9D0A respectivamente — que son incompatibles entre sí debido a diferencias en la disponibilidad de funciones del husillo y la estructura de parámetros.
Al solicitar un SPM-30 de reemplazo, se debe identificar y hacer coincidir el sufijo del módulo original. La instalación de una versión de software incompatible produce condiciones de alarma o un comportamiento incorrecto del husillo que no se resuelve solo con el ajuste de parámetros.
La versión del software está marcada en la etiqueta del módulo y en la tarjeta de control interna.
Esta incompatibilidad de sufijo es un detalle de pedido más crítico para el H230 que para muchos otros módulos Fanuc — no es una diferencia de revisión menor, sino una distinción funcionalmente significativa.
Especifique siempre el número de pieza completo, incluido el sufijo, al adquirir un reemplazo.
P1: ¿Qué códigos de alarma indican específicamente un fallo del módulo SPM-30 frente a un fallo del motor del husillo?
La alarma 3 (Fusible del enlace de CC fundido) apunta a la etapa de salida del SPM-30. La alarma 9 (Sobrecalentamiento del circuito principal) indica que los dispositivos semiconductores del módulo han superado los límites térmicos.
La alarma 12 (Sobrecorriente en el circuito de potencia) es la alarma repentina más común y a menudo es causada por una avería del aislamiento del motor del husillo — pruebe el aislamiento del bobinado del motor a tierra (aceptable: varios cientos de megaohmios o más) antes de desechar el amplificador.
La alarma 1 (Sobrecalentamiento del motor) y la alarma 27 (Codificador de pulsos desconectado) indican problemas del motor o del sistema de retroalimentación en lugar del SPM-30 en sí.
P2: El SPM-30 utiliza dos ventiladores de refrigeración — ¿qué sucede si uno falla?
El ventilador interno refrigera la electrónica de control; su fallo se indica con la alarma 56 (Ventilador de refrigeración interno detenido). El ventilador externo del disipador de calor refrigera los transistores de salida; su fallo provoca la alarma 9 (Sobrecalentamiento del circuito principal) a medida que las temperaturas de unión de los transistores aumentan bajo carga.
Cualquier fallo del ventilador requiere atención inmediata — a 133A de salida, la energía térmica disipada es sustancial y el daño a los componentes por sobretemperatura sostenida es rápido.
Ambos ventiladores deben ser revisados durante el mantenimiento rutinario para verificar su rotación correcta y detectar anomalías audibles que sugieran desgaste de los rodamientos.
P3: Las versiones de software 9D00 y 9D0A se describen como incompatibles — ¿qué difiere específicamente entre ellas?
La versión del software controla las funciones disponibles del husillo, los conjuntos de parámetros y los detalles del protocolo de comunicación con el CNC. Las funciones disponibles en una versión pueden no estar presentes o comportarse de manera diferente en la otra.
Además, los parámetros del husillo del CNC se configuran para una versión de software específica — cargar la versión incorrecta en la instalación del SPM de la máquina produce desajustes de parámetros que generan alarmas o hacen que el husillo funcione incorrectamente, incluso si la alarma se borra.
No hay modificación de campo para convertir entre versiones; se debe obtener el sufijo correcto.
P4: ¿Qué PSM se necesita para alimentar un sistema que incluye el A06B-6088-H230?
El SPM-30 consume 35kW a plena carga. Sume las demandas del bus de CC de todos los módulos de eje SVM en la pila — típicamente 4–15kW en total para una máquina de tres a cuatro ejes. La demanda pico combinada determina la clasificación mínima del PSM.
Una máquina con un SPM-30 y tres módulos SVM que suman 10kW requiere un PSM clasificado para al menos 45kW pico — esto entra en la clase PSM-37 o PSM-45 (serie A06B-6087 o equivalente).
Una subclasificación del PSM produce alarmas de caída de voltaje en el enlace de CC (AL-04) durante la aceleración del husillo combinada con el movimiento del eje.
P5: El módulo H230 tiene un ancho de 150 mm — ¿cómo se maneja esto en el gabinete del amplificador?
El ancho de 150 mm requiere 150 mm de espacio libre en el riel en el bastidor de montaje del amplificador alpha.
A este ancho, el módulo se suele colocar en un extremo del riel del amplificador para minimizar la interferencia con los módulos SVM adyacentes.
El enrutamiento de cables para las conexiones de salida del motor de 133A requiere conductores de sección transversal mayor que los cables de motor SVM más ligeros, y los puntos de conexión del bloque de terminales deben apretarse según las especificaciones — las conexiones flojas a 133A generan un calentamiento por resistencia significativo que acelera la degradación de los terminales.
