Conductor del motor servo
>
|
| Lugar de origen | Japón |
| Nombre de la marca | FANUC |
| Certificación | CE ROHS |
| Número de modelo | A06B-6078-H206 |

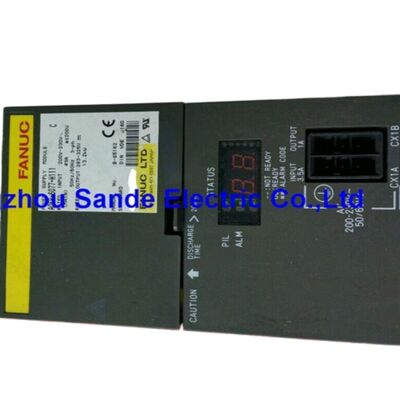

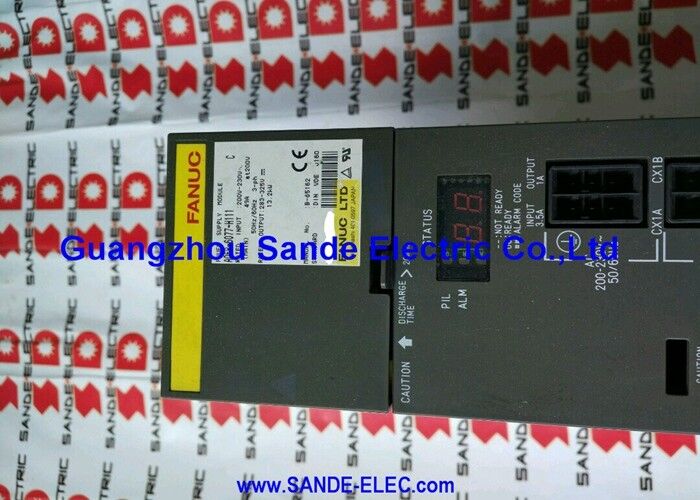

ElLas condiciones de ensayo de las pruebas de ensayo deberán ser las siguientes:es un módulo amplificador de eje de la serie alfa de primera generación, designado SPM-5.5, de la familia de amplificadores A06B-6078 de Fanuc.
Como módulo de eje compacto de clase 5.5 kW, fue desarrollado para dos escenarios de instalación específicos: como accionamiento principal del eje en máquinas herramienta CNC más pequeñas,y como amplificador secundario o de sub-huso en centros de mecanizado de doble huso y centros de torneado donde la demanda de potencia del sub-huso es modesta en relación con el huso principal.
La serie A06B-6078 ocupa un lugar particular en la historia del amplificador alfa de Fanuc como la plataforma alfa de primera generación.
Esta arquitectura introdujo el sistema PSM/SVM/SPM integrado antes de que los refinamientos de HRV de mayor resolución llegaran en las posteriores series A06B-6082, A06B-6088 y A06B-6102.El PSM proporciona el bus compartido de CC, los módulos SVM manejan los accionamientos del servoeje, y el SPM maneja el husillo
El A06B-6078-H206 encaja naturalmente dentro de esta arquitectura, emparejado junto con los módulos de la serie SVM A06B-6079 en el mismo carril en máquinas de su época.

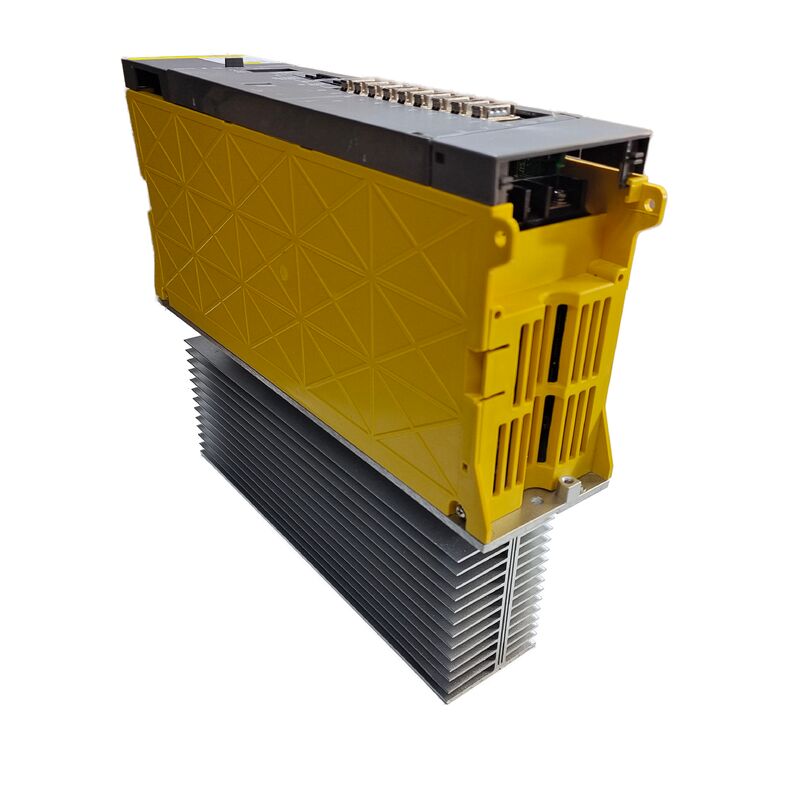

La huella del módulo de 66,8 × 70 mm es físicamente compacta para un accionamiento por husillo de 5,5 kW.
La filosofía de diseño del módulo de accionamiento integrado de Fanuc permitió este pequeño tamaño, making it practical to install as a sub-spindle amplifier in cabinets already occupied by the main spindle drive and axis modules — without requiring a dedicated cabinet section for the secondary spindle electronics.
| Parámetro | Valor |
|---|---|
| Modelo de módulo | El SPM-5.5 |
| Interfaz | Tipo 1 (alfa de primera generación) |
| Serie de potencia | 200 VAC (tensión estándar) |
| Conectores de retroalimentación | JY2 y JY4 |
| Las dimensiones | 66.8 × 70 × 163,5 mm |
| Fuente de energía | El bus de CC compartido de Alpha PSM |
| Variantes del sufijo | #H500, #H501 |
| SVM compatible | Sección A06B-6079 |
| PSM compatible | PSM alfa de primera generación |
La interfaz de tipo 1 en el A06B-6078-H206 se conecta al CNC a través de la interfaz serie del husillo, lo que permite las funciones avanzadas del husillo que definen la capacidad del husillo alfa de primera generación:Cuadro de contornoLa retroalimentación llega a la unidad a través de los conectores JY2 y JY4,que llevan las señales del codificador de posición del motor del husillo y las entradas del monitor de temperatura.
Esta disposición de retroalimentación JY2/JY4 es específica para los accionamientos de eje de interfaz de tipo 1 y distingue al A06B-6078-H206 de los amplificadores de eje de interfaz de tipo 2, tipo 3 y tipo 4.que utilizan diferentes configuraciones de conectores y conjuntos de parámetros.
El H206 no es explícitamente compatible con estos tipos de interfaz posteriores las máquinas diseñadas para amplificadores de husillo tipo 2/3/4 no pueden usar el H206 como reemplazo sin conversión de interfaz.
The JY2 connector carries the spindle motor's pulse coder feedback — position and speed signals that the drive uses for velocity control and for servo-mode position control during rigid tapping and Cs axis operation.
El JY4 lleva la señal de sobrecalentamiento del motor desde el termistor integrado del motor, proporcionando una entrada de protección térmica que activa la alarma AL-01 antes de que ocurra un daño en el enrollamiento.
La clase de potencia continua de 5,5 kW coloca el SPM-5.5 por debajo de los módulos de eje principales de la mayoría de los centros de mecanizado de producción, que generalmente funcionan con accionamientos de eje de 7,5 kW a 30 kW.Las demás máquinas y aparatos, con un diámetro superior a 300 mm, el husillo secundario realiza operaciones (perforación en la cara trasera, giro, roscado) a niveles de potencia que rara vez requieren la capacidad completa del husillo principal.
El SPM-5.5 es el módulo especificado correctamente para esta aplicación sin el costo y el tamaño de un amplificador de husillo más grande.
En las máquinas herramientas CNC más pequeñas VMC compactas, máquinas de taladro y taladro y máquinas CNC especiales el SPM-5.5 sirve como accionamiento primario del husillo cuando las tasas de eliminación de material de la aplicación y los tamaños de la herramienta se ajustan dentro de laPresupuesto de energía de eje continuo de.5 kW.
P1: ¿Qué distingue a la variante #H500 de la #H501 en el A06B-6078-H206?
Ambas variantes son módulos de huso de interfaz SPM-5.5 Tipo 1 con conectores de retroalimentación JY2/JY4 idénticos y las mismas capacidades funcionales.
Los números H500 y H501 identifican las revisiones menores de los PCB o las especificaciones regionales del mercado.
En la mayoría de las aplicaciones de reemplazo, son funcionalmente intercambiables.Diferencias de firmware de parámetros entre versiones pueden ocasionalmente requerir ajustes.
P2: ¿Se puede sustituir el A06B-6078-H206 por el A06B-6082-H206 SPM-5.5 de la serie de segunda generación?
El A06B-6082 es el módulo de eje alfa de segunda generación con un mejor control del eje HRV.Ambos comparten la misma designación de modelo SPM y calificaciones eléctricas similares, pero difieren en su arquitectura de PCB de control y compatibilidad de parámetros CNC.
La sustitución entre generaciones requiere verificar la compatibilidad CNC y los conjuntos de parámetros. No siempre es un intercambio directo.
Consulte la documentación de compatibilidad del amplificador de husillo Fanuc o un proveedor de servicios cualificado antes de intentar la sustitución de generación cruzada en una máquina de producción.
P3: ¿Qué códigos de alarma CNC indican un fallo con el A06B-6078-H206?
Las alarmas de husillo aparecen en la pantalla CNC con los números SP-xxx. AL-09 (semiconductores de potencia de sobrecalentamiento) indica una falla térmica.AL-12 (exceso de corriente en el enlace de CC) generalmente sigue la descomposición del aislamiento del enrollamiento del motor del husillo y apunta a la etapa de salida de la unidad.
AL-03 (fusiles de enlace de CC explotados) y AL-04 (fusiles de entrada explotados) indican fallas de componentes internos dentro de la unidad.
AL-01 (sobrecalentamiento del motor) y AL-02 (desviación del exceso de velocidad) indican más comúnmente el motor o la retroalimentación del motor en lugar de la unidad.el número específico debe leerse en la pantalla CNC.
P4: ¿Qué es la arquitectura alfa de primera generación y por qué es importante para las piezas de repuesto?
Alfa de primera generación se refiere a las familias de módulos A06B-6077 PSM, A06B-6079 SVM y A06B-6078 SPM que formaron el sistema de accionamiento alfa integrado original de Fanuc.
Estos módulos comparten una arquitectura común de bus de CC y generación de interfaz PWM.
A machine built with A06B-6078 spindle modules will have matching first-generation PSM and SVM modules — replacing the SPM alone with a later-generation module may require PSM or SVM upgrades depending on interface and bus compatibilityMantener la consistencia de generación en la pila de amplificadores es la estrategia de reemplazo más segura.
P5: ¿Qué opciones de mantenimiento están disponibles para un A06B-6078-H206 fallido?
El intercambio es la opción más práctica: suministrar el módulo fallido a una instalación de servicio y recibir una unidad probada y renovada con garantía.
La reparación a nivel de componente está disponible para fallos en la etapa de salida del transistor, ventilador de enfriamiento,y fusibles internos estas piezas de servicio circulan en el mercado de reparación y se reemplazan durante la rehabilitación del módulo.
Fanuc no vende los PCB del H206 por separado, sino que las instalaciones de reparación especializadas los llevan como inventario de servicio.
Todas las unidades debidamente mantenidas deberán someterse a ensayo con carga en una configuración de ensayo Fanuc PSM/SVM con un motor alfa de husillo adecuado antes del envío.
