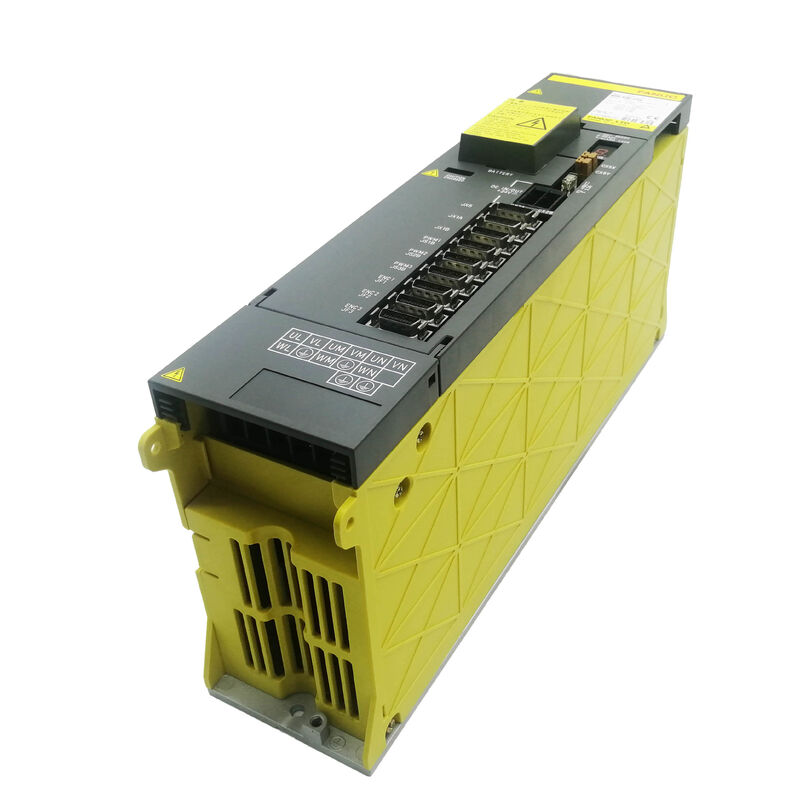

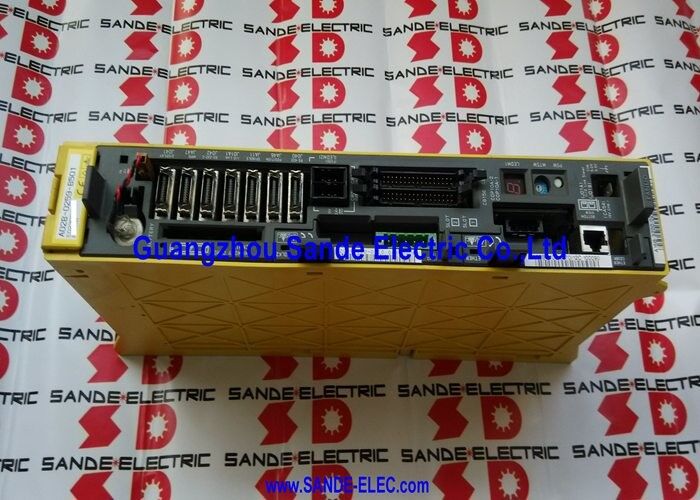

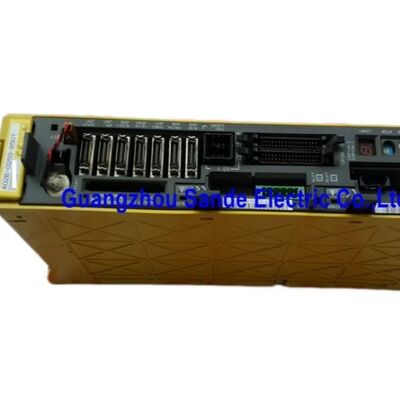

Módulo Servo Fanuc A06B-6080-H307 A06B6080H307 A06B-6080-H307

Fanuc A06B-6080-H307 | Módulo Amplificador Servo Alpha — SVM3-20/20/40, Tipo B de 3 Ejes, 283–325V / 4.35kW, 5.9A / 5.9A / 12.5A

Descripción general

El Fanuc A06B-6080-H307 es un módulo amplificador servo alpha de tres canales, designado SVM3-20/20/40, que proporciona una salida de corriente asimétrica en sus tres canales de eje: los canales L y M entregan cada uno una salida continua de 5.9A adaptada a motores de clase αC6/2000, mientras que el canal N entrega una salida continua de 12.5A para un motor de clase α22/2000 más potente. Esta configuración asimétrica de tres ejes es una herramienta práctica de diseño de máquinas: permite que tres ejes de diferentes clases de motores sean atendidos por un solo módulo, sin requerir el gasto de un módulo de mayor corriente para los tres canales ni la complejidad del gabinete de módulos separados de un solo eje para cada uno.

La serie A06B-6080 es la contraparte de interfaz Tipo B de la serie A06B-6079 Tipo A. Ambas series contienen las mismas designaciones de modelo SVM y las mismas clasificaciones eléctricas, pero se comunican con el CNC a través del protocolo PWM Tipo B en lugar del Tipo A.

La interfaz Tipo B se utiliza con los controles de las series 0-MD, 0-MF, 15B, 16B, 18B y 21B — la generación con sufijo B de los controles CNC de Fanuc que evolucionó en paralelo con los controles con sufijo A equipados con Tipo A.

Mecánica y eléctricamente, las dos series son intercambiables; la configuración de la interfaz determina cuál es correcta para una máquina dada.

En la práctica, la configuración SVM3-20/20/40 aparece en máquinas donde dos ejes comparten una clase de motor similar (dos ejes de clase αC6 — quizás ejes rotativos X e Y, o A y C) mientras que un eje más pesado (eje Z con carga asistida por gravedad, o una mesa giratoria grande) requiere el canal N de clase α22.

El único módulo de 90 mm de ancho maneja los tres sin expandir la huella del riel de accionamiento más allá de lo que ocuparía un SVM3-20/20/20 de tres canales más simple.

Especificaciones clave

Arquitectura asimétrica de tres ejes — Configuración de corriente 20/20/40

La designación de corriente SVM3-20/20/40 identifica la clase de corriente pico de cada canal en la convención de numeración interna de Fanuc: "20" corresponde a la clase de salida continua de 5.9A (impulsada por módulos IPM de clase 50A), y "40" corresponde a la clase de salida continua de 12.5A (impulsada por módulos IPM más grandes capaces de las corrientes sostenidas y pico más altas que demanda el motor del canal N).

Tres módulos IPM diferentes caben dentro del ancho de módulo de 90 mm porque el tamaño físico de cada IPM se escala con su clasificación de corriente: los IPM de clase "20" para L y M son más pequeños que el IPM de clase "40" para N, lo que permite que los tres coexistan dentro del formato compacto de 90 mm.

La mayor capacidad de corriente del IPM del canal N es la razón por la que el A06B-6080-H307 extrae 4.35kW del bus DC en lugar de los 3.7kW del SVM3-20/20/20 simétrico (H304) — los 0.65kW adicionales reflejan la mayor demanda de potencia sostenida del motor α22 en el canal N.

Interfaz Tipo B — Contexto de compatibilidad con CNC

El protocolo serie de retroalimentación PWM Tipo B en el A06B-6080-H307 es el estándar de interfaz para los controles CNC de la serie B de Fanuc.

Funcionalmente idéntico a la arquitectura de bucle de posición/velocidad/corriente de la interfaz Tipo A, el Tipo B difiere en los parámetros de comunicación serie específicos y el tiempo que el CNC utiliza para transmitir comandos de eje y recibir retroalimentación.

Una máquina configurada con controles Tipo B debe usar módulos SVM Tipo B en toda su pila de accionamiento; mezclar módulos Tipo A en una instalación Tipo B produce errores de comunicación entre el CNC y el módulo afectado.

El A06B-6080-H307 se prueba y certifica en los controles de generación FANUC 0-C, 0-D, 16, 18 y 21 en la configuración de interfaz Tipo B.

Su compatibilidad con esta generación de controles lo sitúa en una gran base instalada de máquinas herramienta CNC construidas a lo largo de los años 90 y principios de los 2000 — máquinas que permanecen en producción activa y requieren reemplazo regular de módulos servo a medida que los componentes originales envejecen.

Preguntas frecuentes

P1: ¿Cuál es la diferencia funcional entre el A06B-6080-H307 (Tipo B) y el A06B-6079-H307 (Tipo A)?

Ambos son módulos de tres ejes SVM3-20/20/40 con clasificaciones eléctricas idénticas: 5.9A en L y M, 12.5A en N, entrada de 4.35kW, bus DC de 283–325V. La única diferencia es la interfaz de comunicación del CNC.

El A06B-6079-H307 (Tipo A) funciona con los controles de las series 0-C, 15A, 16A, 18A, 21A. El A06B-6080-H307 (Tipo B) funciona con los controles de las series 0-MD, 0-MF, 15B, 16B, 18B, 21B. Sustituir uno por otro sin reconfigurar la interfaz del CNC producirá alarmas de comunicación. Confirme siempre el tipo de CNC de la máquina antes de realizar el pedido.

P2: El canal N maneja 12.5A — ¿puede también ejecutar un motor más pequeño como los de L y M?

Sí. La clasificación de 12.5A del canal N es la corriente continua máxima que suministrará; no obliga al motor a consumir esta corriente. Si se conecta un motor de clase αC6 más pequeño (que necesita 5.9A) al canal N, el accionamiento funcionará aproximadamente a la mitad de la capacidad del canal N. Los parámetros del servo deben configurarse para el modelo de motor real en N.

No hay daño eléctrico en usar un canal de salida de mayor clasificación con un motor de menor clasificación. Sin embargo, lo contrario — conectar un motor de 12.5A al canal L o M de 5.9A — causaría alarmas de sobrecorriente bajo operación a plena carga.

P3: ¿Qué alarmas del CNC identifican qué canal específico en el A06B-6080-H307 ha fallado?

El LED de 7 segmentos en el módulo muestra códigos de alarma específicos del canal. La alarma 8 (HCL) indica sobrecorriente del eje L; la alarma 9 (HCM) indica sobrecorriente del eje M; la alarma A (HCN) indica sobrecorriente del eje N.

El número de alarma SV del CNC identifica el eje de la máquina correspondiente (X, Y, Z). Las alarmas de canal combinadas (b, C, d, E) indican fallas simultáneas múltiples.

La secuencia de diagnóstico estándar es desconectar los cables U/V/W del motor sospechoso y probar el aislamiento del motor a tierra de protección — el aislamiento aceptable es de varios cientos de megaohmios o más — antes de concluir que el módulo requiere reemplazo.

P4: ¿Cómo se alimenta el A06B-6080-H307 dentro del sistema de amplificador alpha?

El H307 extrae su potencia operativa de 4.35kW del bus DC compartido del PSM alpha, el mismo bus que alimenta todos los módulos SVM y SPM en la pila. El PSM debe suministrar la demanda pico combinada de todos los módulos conectados simultáneamente.

Para una máquina con un SVM3-20/20/40 (4.35kW) y un husillo SPM-11 (17.5kW), el PSM debe soportar al menos 21.85kW — un PSM-26 (A06B-6087-H126) es una selección típica para esta configuración.

El H307 no tiene fuente de alimentación interna; no puede operar sin un PSM conectado y en funcionamiento.

P5: ¿Cuál es el enfoque de reparación para el A06B-6080-H307 cuando falla?

El camino más práctico para la mayoría de los usuarios es el intercambio: suministre el módulo fallido a un especialista en servicio de Fanuc, quien proporciona una unidad reacondicionada probada y con garantía.

La reparación a nivel de componente está disponible — los módulos IPM de transistores, fusibles, ventiladores de refrigeración y paquetes de baterías de codificador absoluto están disponibles como piezas de servicio.

La placa de cableado y la tarjeta de control no se venden por separado por Fanuc, pero las instalaciones de reparación especializadas las tienen en stock.

Todas las unidades H307 reparadas deben probarse en controles FANUC 0-D o 16/18/21 Tipo B reales con motores alpha apropiados en los tres canales antes de volver al servicio, verificando el funcionamiento correcto a la corriente nominal en cada canal de forma independiente.
