Amplificador servo Fanuc A06B-6079-H304 A06B6079H304 A06B-6079-H304

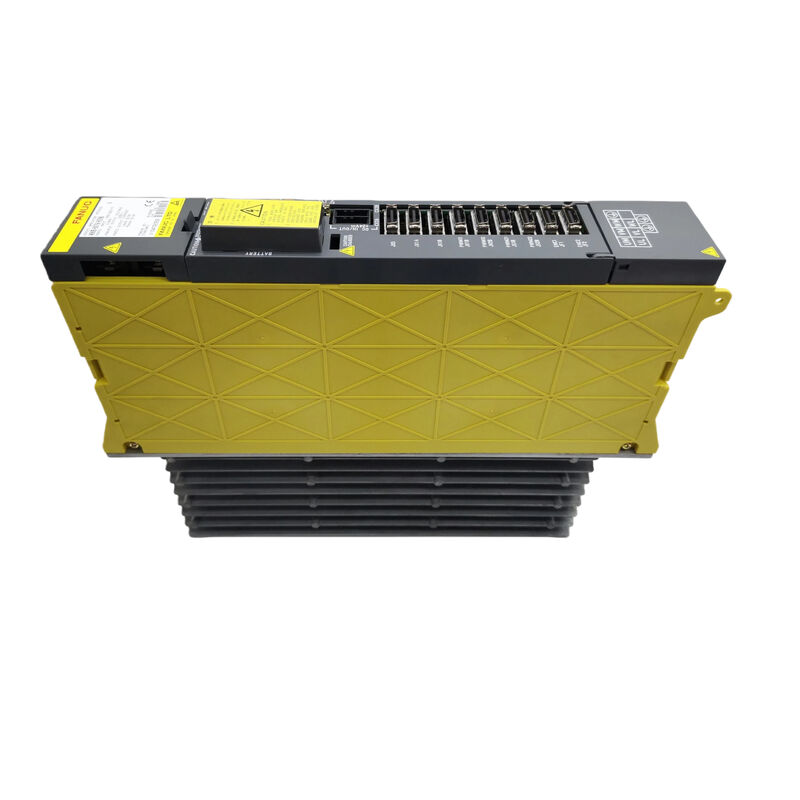

FANUC A06B-6079-H304 — Alpha SVM3-20/20/20: Tres Ejes a Través de un Bus de Alimentación Compartido

La Arquitectura es lo Primero

No todos los amplificadores de servomotor FANUC Alpha son del mismo tipo. Algunos son unidades autónomas que se conectan directamente a la red eléctrica de entrada, la rectifican internamente y controlan sus motores de forma independiente. Otros son módulos —etapas de salida diseñadas específicamente que reciben energía de CC ya convertida de una fuente compartida y se concentran enteramente en el control del motor. El A06B-6079-H304 pertenece firmemente a la segunda categoría, y comprender esa distinción es lo más importante que debe saber antes de pedir, instalar o solucionar problemas de esta unidad.

Designado SVM3-20/20/20 — Módulo Amplificador de Servomotor, tres ejes, clase 20 en los tres canales — el H304 recibe su voltaje de bus de CC de un Módulo de Fuente de Alimentación (PSM) que se instala por separado en el mismo armario de accionamiento. El PSM se encarga de la conversión de CA a CC para todo el armario. El SVM3 no se encarga de nada más allá del control de corriente para los ejes L, M y N. No rectifica. No tiene su propio banco de condensadores para el bus principal. Desconecte el PSM y todos los módulos SVM que comparten ese bus dejarán de funcionar inmediatamente.

Esta arquitectura no es una limitación — es un compromiso de ingeniería deliberado que consolida la conversión de energía en una única etapa eficiente, al tiempo que permite que múltiples módulos SVM de diferentes recuentos de ejes y clasificaciones de corriente compartan una reserva de energía común. El compromiso es que un SVM3-20/20/20 es solo la mitad de la instalación. La otra mitad es el PSM.

Sande Electric ofrece el A06B-6079-H304 en condiciones nuevas y usadas, con envío a todo el mundo en 0–3 días laborables.

SVM vs SVU: La Distinción que Determina su Instalación Completa

Debido a que FANUC utilizó un etiquetado de producto similar en sus familias de amplificadores de servomotor Alpha, un ingeniero de mantenimiento que busque un reemplazo de accionamiento puede encontrar tanto el 6079 SVM como el 6089 SVU en los catálogos, a veces listados uno al lado del otro. No son intercambiables, y la diferencia va más allá de las conexiones de los conectores.

La siguiente tabla resume la división principal:

Cuando una máquina se diseñó en torno a la arquitectura 6079 SVM, todo el armario — PSM, uno o más módulos SVM, cableado y conexiones de bus — refleja esa elección. Reemplazar un H304 por un SVU equivalente en corriente requeriría añadir una conexión de alimentación de CA independiente y eliminar la alimentación del bus de CC. Eso es un recableado del armario, no un cambio de módulo.

El H304 Dentro del Rango SVM3: Por Qué Tres Ejes Iguales a 5.9A

La familia 6079 SVM3 cubre múltiples combinaciones de corriente de tres ejes. El H304 es la variante simétrica 20/20/20 — los tres ejes a 5.9A, todos controlando motores Alpha en la clase α2/3000 a α4/4000. Su posición entre las otras variantes SVM3 revela dónde estaba destinado a encajar:

El H304 es la cima del rango de corriente igual de tres ejes antes de pasar a configuraciones con un eje N de mayor corriente. Los centros de mecanizado y los centros de torneado donde tres ejes soportan motores de clase similar bajo un servicio comparable — ejes X, Y y Z en una VMC de gama media, por ejemplo — son el hogar natural de este módulo. Donde un eje realmente necesita más de 5.9A, el H305, H306 o H307 lo abordan sin cambiar los otros ejes.

Seleccionar la variante incorrecta de esta lista es una fuente común de errores al adquirir módulos de reemplazo. Un H303 (12/20/20) en una máquina que originalmente tenía un H304 (20/20/20) sub-controlará el motor del eje L y activará alarmas de sobrecorriente del eje L bajo cualquier carga de corte significativa. Siempre verifique los requisitos de corriente de los tres ejes antes de realizar el pedido.

La Trampa de Interfaz 6079 vs 6096: Mismo Nombre de Módulo, Diferentes Generaciones

La familia 6079 SVM tiene una generación sucesora directa: el 6096 SVM con FSSB (Fanuc Serial Servo Bus). Las dos generaciones comparten nombres de modelo idénticos — SVM3-20/20/20 — y factores de forma casi idénticos. La diferencia es la interfaz de servomotor entre el CNC y el módulo.

El 6079 H304 utiliza una interfaz PWM paralela Tipo A, conectándose a generaciones CNC FANUC más antiguas (Series 15, 16, 18, 21 no-i) a través de un paquete de cables paralelo desde la placa de interfaz de servomotor del CNC. El equivalente 6096 — también designado SVM3-20/20/20 pero con número de pedido A06B-6096-H304 — utiliza la interfaz de fibra óptica FSSB, conectándose a través de un cable de fibra óptica de plástico a controles CNC de la serie i.

Los dos no son compatibles entre sí. Un módulo 6096 instalado en una máquina con un CNC no-i y una placa de servomotor Tipo A no se comunicará. Un módulo 6079 instalado en una máquina configurada para FSSB fallará de manera similar al inicializarse. Si está adquiriendo un reemplazo y sabe que la máquina ejecuta un CNC Serie 16 o 18 (no-i), el 6079 H304 es la pieza correcta. Si la máquina ejecuta un 16i, 18i o 0i-C/D, se requiere el 6096 H304. La verificación más segura es el número de pieza en el módulo instalado mismo — los cuatro dígitos centrales del número de pedido A06B (6079 vs 6096) hacen que la generación de la interfaz sea inequívoca.

Especificaciones Técnicas

Dimensionamiento del PSM y el H304: Qué Debe Manejar el Módulo de Fuente de Alimentación

Instalar o reemplazar un SVM3-20/20/20 plantea una pregunta que es fácil de pasar por alto: ¿tiene el PSM existente la capacidad suficiente para soportar la carga? El H304 extrae del bus de CC compartido hasta 3.7kW bajo carga total simultánea de tres ejes. Si módulos SVM adicionales comparten el mismo PSM — lo cual es la configuración normal en un centro de mecanizado multieje — el PSM debe dimensionarse para la suma de la demanda de potencia pico de todos los módulos, no solo para el H304 solo.

La serie Alpha PSM de FANUC (A06B-6077) viene en varias clasificaciones de potencia. Al agregar un H304 de reemplazo a un armario, confirme que la capacidad de salida nominal del PSM instalado no se exceda por la suma de todos los módulos SVM en el sistema. Un PSM que funcione por encima de su clasificación térmica mostrará alarmas de subtensión del bus de CC bajo cargas de corte multieje pesadas — un patrón de alarma que parece un fallo del módulo pero se origina en la etapa de fuente de alimentación.

Este cálculo es más relevante cuando el H304 se instala en lugar de una variante SVM3 de menor corriente (por ejemplo, reemplazando un módulo H301 de tres ejes 12/12/12 por un módulo H304 de tres ejes 20/20/20), donde la carga total del bus aumenta. En un reemplazo H304 idéntico, el dimensionamiento existente del PSM sigue siendo válido.

Pedido, Pago y Envío

Envío mundial a través de DHL y FedEx en 0–3 días laborables desde el pago confirmado. Se ofrece envío combinado para pedidos de varias unidades.

Métodos de pago aceptados:

• Transferencia Bancaria (T/T) — todos los valores de pedido
• PayPal — pedidos hasta 500 USD
• Western Union — todos los valores de pedido

Los derechos e impuestos de importación son responsabilidad del comprador en el destino.

Política de Garantía y Devolución

Se aceptan devoluciones de unidades que lleguen dañadas, incompletas, no descritas o confirmadas como no funcionales dentro de los 4 días posteriores a la recepción. La etiqueta de garantía debe permanecer intacta. Los costos de envío de devolución corren a cargo del comprador. No se aceptan devoluciones por errores de pedido o cambio de opinión.

Preguntas Frecuentes

P1: El SVM3-20/20/20 de mi máquina falló, y veo alarmas en los tres ejes simultáneamente. ¿Puede el módulo H304 en sí mismo causar que los tres ejes fallen al mismo tiempo, o debería mirar primero el PSM?

R: Ambos escenarios son posibles, y el LED de 7 segmentos en el módulo es la herramienta de diagnóstico más rápida para distinguirlos. Si el LED muestra una alarma de clase de voltaje — específicamente códigos relacionados con subtensión del bus de CC o fallo de carga del bus — el fallo se origina en la ruta de la fuente de alimentación compartida, lo que significa que el propio PSM, el fusible del bus de CC o el cableado del bus entre el PSM y el módulo SVM. Si el LED muestra códigos de etapa de salida (códigos de sobrecorriente o fallo IPM en ejes individuales), es más probable que las etapas de salida del módulo estén involucradas. Una primera verificación práctica antes de condenar cualquiera de los componentes: verifique el voltaje del bus de CC en los terminales de entrada de CC del módulo SVM con un DMM mientras el sistema está encendido pero antes de habilitar los ejes. El bus debe estar dentro de la especificación de 283–325V CC. Si el voltaje del bus es bajo o ausente mientras el PSM no muestra ningún fallo propio, verifique el cableado y el fusible del bus entre ellos. Si el voltaje del bus es correcto y el módulo aún no se inicializa, el módulo es la fuente de fallo más probable.

P2: ¿Existe el riesgo de pedir accidentalmente el 6096 H304 cuando necesito el 6079 H304? Parecen aparecer juntos en los resultados de búsqueda.

R: Sí, este es uno de los errores de pedido más comunes en la familia Alpha SVM, precisamente porque ambos están designados como SVM3-20/20/20 y se ven casi idénticos físicamente. La verificación definitiva es el número de pedido de seis dígitos en el centro del número de pieza FANUC: 6079 para la interfaz Tipo A (la variante de su máquina si ejecuta Series 16 o 18 no-i), y 6096 para la interfaz FSSB (requerida para 16i, 18i y otros CNC de la serie i). Si está realizando el pedido basándose en el modelo CNC de una máquina, confirme si la designación del CNC termina en "-i" — una Serie 16 es no-i, una Serie 16i es la serie i. El número de pieza de la placa de interfaz de servomotor dentro del armario CNC es otro indicador confiable: las placas en el rango A16B-2200-xxxx y A16B-2202-xxxx típicamente indican Tipo A (compatible con 6079), mientras que las placas A16B-3200-xxxx están asociadas con FSSB (compatible con 6096). En caso de duda, comparta el número de pieza completo del módulo instalado de la etiqueta con nosotros antes de confirmar su pedido.

P3: La máquina utiliza este H304 en los ejes X, Y y Z. Después de reemplazar el módulo, ¿es necesario reinicializar algo en los parámetros del CNC, o es realmente plug-and-play?

R: Para un reemplazo idéntico del mismo tipo de módulo (H304 por H304), los parámetros de servomotor del CNC — códigos de motor, límites de corriente, ganancia de posición, ganancias del bucle de velocidad — permanecen almacenados en el propio CNC y no se ven afectados por el cambio de módulo. El SVM3-20/20/20 no almacena parámetros de eje internamente. Una vez que el módulo de reemplazo esté mecánicamente asentado, los cables de bus e interfaz se reconecten y el sistema se encienda, el CNC reanudará la comunicación con el nuevo módulo utilizando el conjunto de parámetros existente. Sin embargo, vale la pena confirmar dos cosas después del encendido: primero, que ningún eje muestre una alarma de servomotor relacionada con una discrepancia de parámetros (lo que indicaría que el código de motor o la clase de corriente en el CNC no coincide con el motor realmente conectado), y segundo, que la función de retorno de referencia (home) del CNC funcione correctamente en los tres ejes después del primer ciclo de encendido, ya que los datos de posición absoluta almacenados en la memoria respaldada por batería del CNC pueden necesitar ser restablecidos si la máquina estuvo apagada durante un período prolongado.

P4: La máquina utiliza este H304 en los ejes X, Y y Z. El eje N (Z) tiende a funcionar más intensamente porque soporta el peso del cabezal del husillo. ¿Debería considerar una variante SVM3 diferente con un eje N de mayor corriente, como el H307 (SVM3-20/20/40)?

R: Solo si la especificación del motor del eje Z realmente requiere más de 5.9A. La decisión debe basarse en la placa de identificación del motor y los parámetros de servomotor del CNC, no solo en la percepción operativa. Un eje Z que soporta un cabezal de husillo pesado bajo gravedad verá una mayor demanda de torque continuo que un eje horizontal — pero si esto se traduce en una demanda de corriente que excede los 5.9A depende completamente de la corriente nominal del motor y de cómo el OEM original de la máquina dimensionó el accionamiento para ese eje. Verifique la placa del modelo del motor del eje Z y confirme su corriente nominal frente a la salida de 5.9A (clase 20) del H304. Si el motor está en la clase α4/4000 o inferior y originalmente se emparejó con el H304, la tabla de emparejamiento motor-accionamiento de FANUC considera que esta es una combinación válida bajo el ciclo de trabajo normal de la máquina. Si está experimentando alarmas térmicas del eje Z o disparos de sobrecorriente bajo cargas de corte normales con los parámetros de motor correctos configurados, consulte la sintonización de parámetros de servomotor antes de cambiar el tamaño del accionamiento — un parámetro de rampa de aceleración demasiado agresivo en el eje Z puede exceder la clasificación de corriente del accionamiento incluso cuando el accionamiento está correctamente dimensionado para el motor.

P5: Necesito adquirir varias unidades H304 como repuestos para una línea de producción con varias máquinas idénticas. ¿Cuál es la mejor manera de asegurar que las unidades que recibo sean FANUC genuinas?

R: Los accionamientos FANUC no originales o mal representados circulan en el mercado de excedentes, particularmente para piezas heredadas de alta demanda. Al adquirir varias unidades, varias verificaciones físicas a la llegada reducen significativamente el riesgo.Primero, la etiqueta FANUC en el módulo debe mostrar una impresión clara y consistente con el número de pieza completo, un número de serie y el país de origen (Japón).

La etiqueta no debe mostrar signos de reaplicación — verifique los bordes para ver si están levantados o desalineados con la carcasa del módulo.

Segundo, las carcasas de los conectores y la calidad de la placa visibles a través de las aberturas de ventilación deben ser consistentes con los estándares de fabricación de FANUC — fuentes de serigrafía de placa desajustadas o componentes mal asentados son señales de advertencia.

Tercero, verifique la unidad contra los números de placa de circuito impreso (PCB) conocidos: la placa de cableado en un H304 genuino debe ser una A16B-2202-0786 y la placa de control una A20B-2001-0950. Si un proveedor no puede o no quiere confirmar estas designaciones de placa, considérelo una precaución. Contáctenos antes de realizar un pedido de varias unidades para discutir el historial de inspección y confirmar la autenticidad de la pieza para su requisito de volumen.
