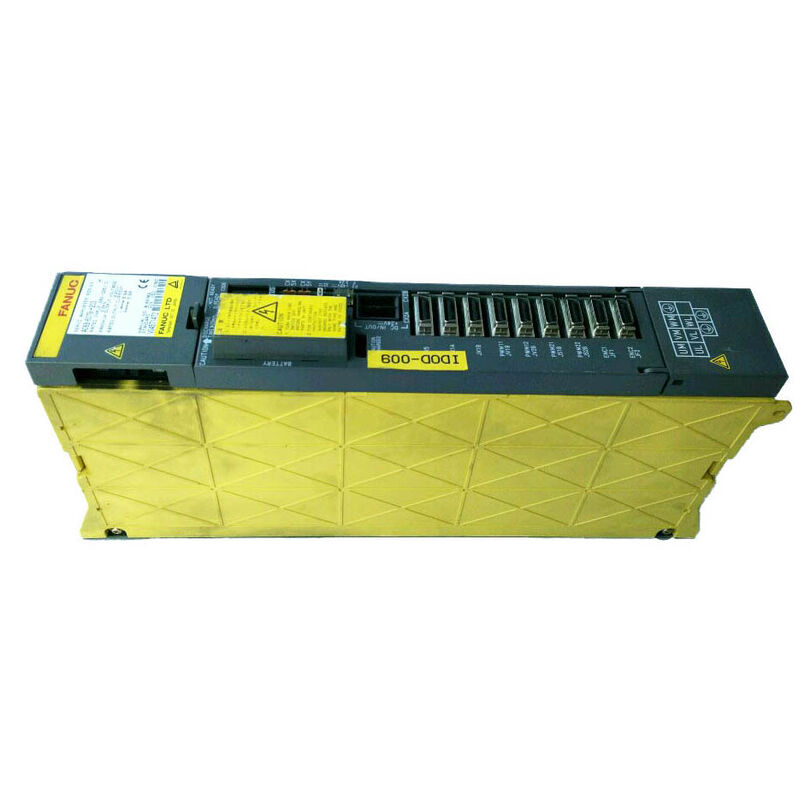

Amplificador servo Fanuc A06B-6079-H302 A06B6079H302 A06B-6079-H302

FANUC A06B-6079-H302 — Alpha SVM3-12/12/20: Cuando dos ejes son ligeros y uno no

La lógica detrás de los ejes desiguales

Un centro de mecanizado de tres ejes no es tres problemas idénticos resueltos tres veces. El eje B rotatorio que indexa un accesorio de tipo tumba a la siguiente cara está haciendo algo fundamentalmente diferente de los ejes X e Y que trazan el contorno de una cavidad. El eje Z descendiendo contra la gravedad con un cabezal de husillo completo soporta una inercia que un eje de desplazamiento transversal más ligero nunca encuentra. Un eje de indexación de torreta en un centro de torneado se mueve de forma intermitente y breve — su perfil de demanda actual no tiene nada en común con el eje Z que realiza un pase de desbaste pesado.

Los diseñadores de máquinas que entendieron esto no especificaron la misma corriente de accionamiento para cada eje simplemente porque había tres salidas disponibles de un solo módulo. Dimensionaron cada canal para el motor que impulsaría, y eligieron módulos de tres ejes cuya combinación de corriente coincidiera con la distribución de carga real de la máquina. El A06B-6079-H302 refleja exactamente esta forma de pensar.

Designado SVM3-12/12/20, este módulo de la serie 6079 alpha de FANUC entrega 3.0A en los ejes L y M — suficiente para motores alpha en el extremo más ligero del rango — mientras que aumenta el eje N a 5.9A para servir a un motor que maneja una demanda de par significativamente mayor. Dos canales dimensionados para trabajo más ligero; uno dimensionado para el eje más pesado. Esto no es una concesión o una variante extraña — es la respuesta de ingeniería correcta a un perfil de carga de máquina específico y común.

Sande Electric tiene en stock el A06B-6079-H302 en condiciones nuevas y usadas, enviando a todo el mundo en 0–3 días hábiles.

Arquitectura del Módulo: La Dependencia del PSM que Define la Familia 6079

Antes de discutir las especificaciones del eje, la arquitectura de instalación del H302 merece una clara atención. Esta unidad es un SVM — Módulo Amplificador de Servo — no una unidad autónoma con su propio rectificador. Se conecta a un bus de CC compartido suministrado por un Módulo de Fuente de Alimentación (PSM) instalado por separado en el mismo gabinete de accionamiento. El PSM maneja toda la conversión de CA a CC para el gabinete. El SVM3-12/12/20 solo maneja el control de corriente para sus tres ejes.

Esto significa que el H302 no tiene terminales de entrada de CA. La energía entrante llega como voltaje de bus de CC en el rango de 283–325V, ya rectificado y filtrado por el PSM aguas arriba. Si falla el PSM, el H302 — y todos los demás módulos SVM que comparten ese bus — dejan de funcionar. Si falla el H302, el PSM y otros módulos continúan funcionando normalmente.

Cualquiera que busque este módulo como reemplazo debe verificar que el gabinete contenga un PSM en funcionamiento antes de concluir que el módulo SVM es la fuente de la falla. Una subtensión del bus de CC a nivel de gabinete o una falla de carga del bus inmovilizará todos los módulos SVM simultáneamente, y este patrón — todas las alarmas de ejes a la vez — a veces se confunde con una falla del módulo cuando el PSM o el cableado del bus es el problema real.

Dónde se ubica el H302: Leyendo el Rango Asimétrico del SVM3

El SVM3-12/12/20 ocupa una posición específica en la familia de módulos de tres ejes 6079 que refleja su aplicación prevista:

El H302 es el primer paso desde el H301 totalmente ligero — el cambio mínimo que le da al eje N más corriente sin aumentar los otros dos canales. Las máquinas diseñadas con este módulo típicamente asignan L y M a ejes que impulsan motores α1/3000 o α2/3000, mientras que N impulsa un α2/3000 o α3/3000 en una aplicación de mayor carga, o ocasionalmente un α4/4000 a cargas moderadas.

Instalar el H304 totalmente igual (20/20/20) en una máquina diseñada alrededor del H302 no causará daños — los canales de mayor corriente simplemente funcionarán a una fracción de su capacidad en L y M. Pero obtener el H304 como sustituto infla el costo y complica los pedidos futuros al romper la coincidencia de la documentación. El mejor enfoque es identificar y tener en stock la pieza correcta.

Por qué el Eje N Recibe la Mejora: Configuraciones Comunes de Máquinas

En las instalaciones donde el H302 se usó con más frecuencia, el eje N manejó uno de los pocos escenarios recurrentes.

En centros de mecanizado horizontales, los ejes L y M mueven el palet en dos direcciones horizontales mientras que N soporta el movimiento vertical con el peso completo del cabezal del husillo. El componente gravitacional solo en el eje N eleva su requisito de par promedio por encima de lo que necesita un motor α1 o α2, incluso a profundidades de corte moderadas.

En centros de torneado con ejes auxiliares, L y M pueden impulsar el contrapunto y el posicionamiento de la torreta mientras que N impulsa el carro principal que realiza el pase de torneado longitudinal — consistentemente la demanda de mayor corriente en la máquina.

En celdas multieje con un eje C rotatorio añadido a una base de tres ejes, el eje rotatorio a menudo tiene un motor más pesado para manejar la inercia de la pieza durante la indexación, mapeando naturalmente al canal N con su mayor margen de corriente.

Ninguna de estas aplicaciones empuja a N al territorio de la clase 40 que requeriría un H305 o H306. Los 5.9A del canal N de clase 20 se encuentran en el rango donde un motor alpha de tamaño mediano maneja el trabajo sin que la unidad se vuelva físicamente más grande o consuma significativamente más del PSM compartido.

Especificaciones Técnicas

La División de Interfaz 6079 vs 6096: Obtener la Generación Correcta

El 6079 SVM3-12/12/20 tiene un homólogo directo en la familia SVM alpha de próxima generación: el A06B-6096-H302, que lleva la misma designación SVM3-12/12/20 y clasificaciones de corriente de eje idénticas, pero utiliza una interfaz de fibra óptica FSSB en lugar de PWM Tipo A. Los dos módulos no pueden ser sustituidos el uno por el otro.

El 6079 H302 opera con controles FANUC Series 15, 16, 18 y 21 — la generación no-i — utilizando un paquete de cables paralelo desde la placa de interfaz de servo Tipo A del CNC. El 6096 H302 opera con controles de la serie i (16i, 18i, 0i-C/D y similares) a través de un cable de fibra óptica de plástico. Instalar un módulo 6096 en una máquina con un CNC no-i, o un módulo 6079 en una máquina con un CNC de la serie i equipado con FSSB, produce una falla de comunicación inmediata al encender.

El método de identificación más seguro sigue siendo la etiqueta del número de parte en el módulo instalado. Los cuatro dígitos centrales — 6079 o 6096 — hacen que la generación de la interfaz sea explícita independientemente de si la documentación del gabinete del CNC está disponible. Si la etiqueta está dañada, la designación del modelo del CNC es la siguiente verificación más confiable: no-i (Series 16, 18, 21 sin el sufijo "i") requiere 6079; serie i (16i, 18i, 21i) requiere 6096.

Pedidos, Pago y Envío

Envío mundial vía DHL y FedEx dentro de 0–3 días hábiles después de confirmado el pago. Se ofrece envío combinado en pedidos de varios artículos.

Métodos de pago aceptados:

• Transferencia Bancaria (T/T) — todos los valores de pedido
• PayPal — pedidos hasta USD $500
• Western Union — todos los valores de pedido

Los derechos de aduana e impuestos de importación son responsabilidad del comprador en el destino.

Política de Garantía y Devolución

Se aceptan devoluciones de unidades que lleguen dañadas, incompletas, no descritas o confirmadas como no funcionales dentro de los 4 días posteriores a la recepción. La etiqueta de garantía debe estar intacta. El envío de devolución es responsabilidad del comprador. No se aceptan devoluciones por pedidos incorrectos o cambios de opinión.

Preguntas Frecuentes

P1: El eje N de mi máquina está activando alarmas de sobrecorriente bajo cortes pesados, pero los ejes L y M están bien. ¿Significa esto que solo la etapa de salida del eje N dentro del H302 ha fallado, y podría operar la máquina con solo dos ejes mientras busco un reemplazo?

R: Una alarma de sobrecorriente solo en el eje N que deja L y M sin afectar es consistente con una falla aislada a la etapa de salida N — las tres etapas de salida dentro del módulo SVM3 son independientes de los circuitos de control de corriente de las otras, aunque comparten el bus de CC. Sin embargo, antes de concluir que el módulo ha fallado, realice pruebas de resistencia de aislamiento del motor en el motor del eje N con el cable del motor desconectado en el extremo del módulo. Una alarma de sobrecorriente del eje N que aparece inmediatamente al habilitar el eje — antes de que se emita cualquier comando de movimiento — casi siempre apunta a una falla del bobinado del motor o a una ruptura del aislamiento del cable en lugar de una falla de la etapa de salida del módulo. Reemplazar el módulo sin confirmar la integridad del aislamiento del motor resultará en la misma alarma en la unidad nueva si el motor es la falla real. En cuanto a operar con dos ejes: esto depende completamente de los requisitos operativos de la máquina y de lo que impulsa el eje N. El CNC puede configurarse para dejar el eje N en un estado de inhibición de alarma para fines de mantenimiento en algunas máquinas, pero esto es específico de la máquina y debe verificarse con la documentación del OEM.

P2: Encuentro el 6096-H302 más fácilmente que el 6079-H302 en el mercado actual. ¿Puedo instalar el módulo FSSB en mi máquina con un CNC Series 18 (no-i) si también cambio la placa de interfaz de servo del CNC?

R: En teoría, cambiar la placa de interfaz de servo dentro del CNC de Tipo A a FSSB permitiría la comunicación con el módulo 6096 — pero en la práctica esto rara vez es un simple cambio de placa. La placa de interfaz de servo FSSB para sistemas CNC de la serie i es una generación de hardware diferente de la placa Tipo A en una Series 18, y el software del CNC también debe admitir la comunicación de servo FSSB. Los controles de la Serie 18 no admiten FSSB de forma nativa en su software de servo estándar; la ruta de actualización implica reemplazar el CNC en sí en lugar de una placa interna, lo que convierte una decisión de adquisición de módulo en un proyecto de actualización completa del CNC. Para máquinas que deben permanecer en producción en una plataforma de la Serie 18, obtener el 6079 H302 correcto es el camino apropiado. Si la hoja de ruta a largo plazo de una máquina incluye una actualización del CNC de todos modos, ese proyecto más amplio es el contexto adecuado para abordar el cambio de la interfaz de accionamiento.

P3: Mi máquina originalmente tenía instalada una variante SVM3 diferente (específicamente la H301, SVM3-12/12/12). El motor del eje N fue actualizado posteriormente a un modelo más grande. ¿Debería ahora instalar el H302 como reemplazo, o cambiar el módulo requiere algún otro cambio en el gabinete o en el CNC?

R: Si el motor del eje N fue actualizado legítimamente a un modelo en el rango α2/3000–α4/4000 y los parámetros de servo del eje N del CNC (código de motor, parámetro 2020) se actualizaron para reflejar el nuevo motor, entonces instalar el H302 en lugar del H301 es mecánica y eléctricamente sencillo — la entrada del bus de CC, el cable de interfaz y las conexiones de alimentación del motor son idénticas entre las dos variantes de módulo. Los pasos clave son: confirmar que la corriente nominal del motor N actualizado cae dentro de los 5.9A de salida del canal N del H302 (sin excederla); verificar que el código de motor del eje N del CNC coincida con el modelo de motor real; y comprobar que el PSM en el gabinete ya estaba dimensionado para la carga aumentada del eje N de la actualización del motor. Si la actualización del motor se realizó correctamente con atención al PSM y a los parámetros en su momento, el cambio de módulo es directo.

P4: Después de instalar un H302 de reemplazo, los tres ejes se inicializan correctamente pero el eje N muestra deriva de posición durante movimientos de contorneado fino — los ejes L y M siguen perfectamente. ¿Qué se debe investigar?

R: La deriva de posición del eje N en un módulo inicializado correctamente, cuando L y M siguen limpiamente, reduce el problema a la sintonización del bucle de velocidad del eje N o a la ruta de retroalimentación del codificador del eje N. Comience con el codificador: verifique que el cable del codificador del eje N esté completamente asentado en el conector de retroalimentación del eje N del módulo — no intercambiado con el conector L o M, lo cual es posible si los cables son de apariencia similar y fueron perturbados durante el reemplazo. Un conector de codificador parcialmente asentado puede producir una señal de posición intermitente que causa deriva a bajas velocidades sin activar una alarma completa de codificador. A continuación, verifique que el parámetro de ganancia del bucle de velocidad del eje N (parámetro 2043 o equivalente para su serie de CNC) no se haya alterado durante alguna solución de problemas previa — una ganancia de velocidad significativamente menor que la especificación del modelo de motor producirá una respuesta lenta y a la deriva del eje N incluso con retroalimentación de posición correcta. Compare el valor del parámetro actual con la tabla de especificaciones del motor para el modelo exacto del motor del eje N antes de ajustarlo.

P5: Operamos cuatro máquinas idénticas que utilizan este módulo. ¿Cuál es la estrategia de repuesto recomendada dado que la serie 6079 está descontinuada?

R: Con cuatro máquinas idénticas y una pieza descontinuada, el cálculo de riesgo favorece tener al menos dos unidades confirmadas como funcionales en el estante. Una unidad proporciona capacidad de intercambio inmediato para la primera máquina que falla; la segunda proporciona cobertura mientras se repone el stock de reemplazo — una ventana de adquisición impredecible con piezas heredadas descontinuadas que puede extenderse de días a meses dependiendo de la disponibilidad de excedentes globales en el momento de la falla. Para instalaciones donde estas máquinas ejecutan turnos de producción, el costo de tiempo de inactividad de esperar una unidad obtenida excede típicamente el costo de mantenimiento de dos repuestos en stock muchas veces. Algunas instalaciones con seis o más máquinas idénticas tienen tres unidades. Una consideración adicional: dado que los canales L y M del H302 (3.0A) están menos estresados que el canal N (5.9A) en uso típico, las fallas de la etapa de salida del eje N tienden a ser más comunes que las fallas de L o M en unidades antiguas. Si los ejes N de sus máquinas ejecutan ciclos de trabajo agresivos, tenga en cuenta este patrón de falla al calcular la cantidad de stock. Contáctenos para discutir precios de múltiples unidades y confirmar la profundidad de stock actual antes de comprometerse con un plan de adquisición.

Contactar para disponibilidad y precios: Sra. Amy — sales01@sande-elec.com | Skype: sandesales01 | Tel: +86 18620505228
