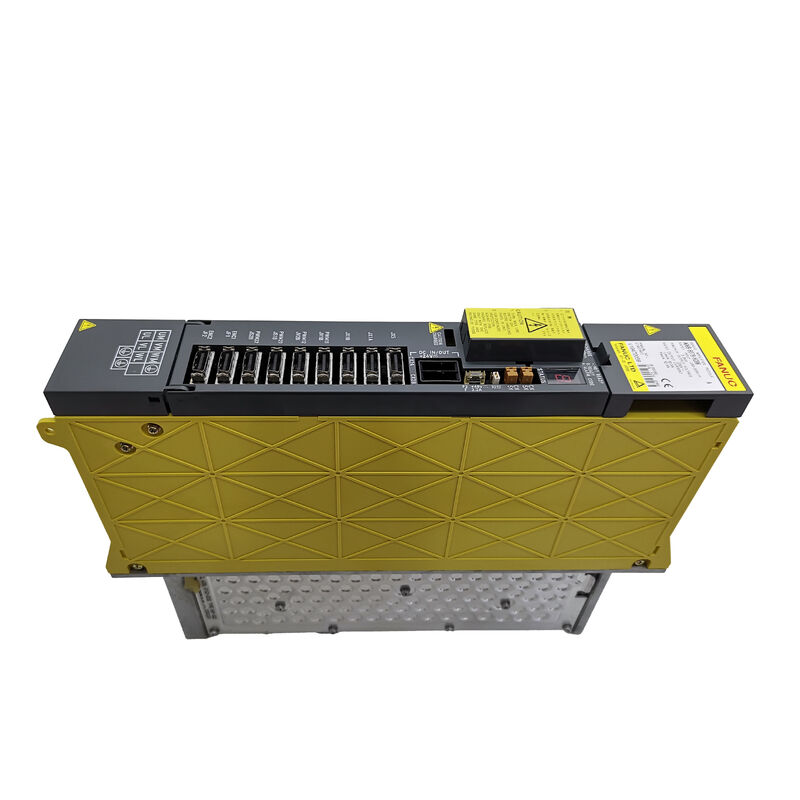

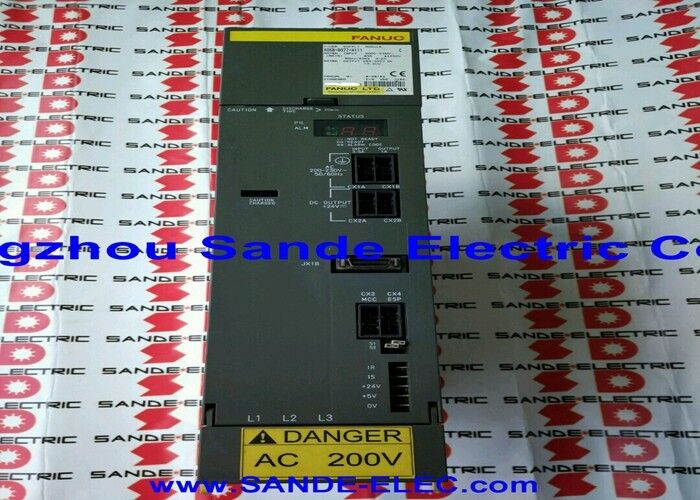

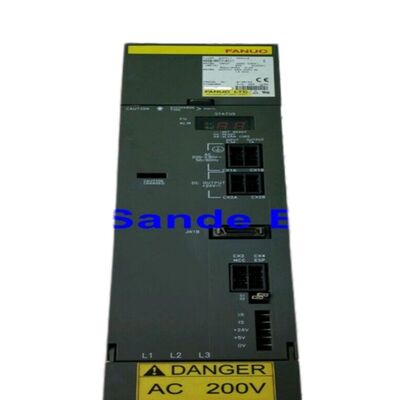

Fanuc A06B-6079-H301 | Módulo amplificador servo Alpha de 3 ejes — SVM3-12/12/12, 283-325V / 1.85kW, 3.0A por eje, interfaz PWM tipo A

Descripción general

El Fanuc A06B-6079-H301 es el módulo de menor corriente de tres ejes de la serie de amplificadores servo alpha de Fanuc, designado SVM3-12/12/12. Entrega una salida continua nominal de 3.0A en cada uno de sus tres canales — L, M y N — a partir de una entrada de bus de CC de 1.85kW, lo que lo convierte en el módulo de accionamiento estándar para máquinas CNC de tres ejes equipadas con motores de la serie alpha pequeños de la clase α1/3000 y α2/2000.

El módulo de 90 mm de ancho alberga tres etapas de salida de transistores de 20 A, una placa de cableado compartida y un único conjunto de tarjeta de control, todo alimentado desde el riel del bus de CC de la PSM alpha.

El formato SVM3 consolida tres accionamientos de eje independientes en un solo módulo físico. En lugar de ocupar tres posiciones SVM1 separadas en el riel del amplificador, un SVM3-12/12/12 cubre los tres ejes desde una sola ranura de 90 mm.

Esta consolidación reduce los puntos de conexión del bus de CC, simplifica el arnés de cables entre la pila de módulos y la interfaz de ejes de la CNC, y produce un armario de accionamiento más compacto para las máquinas pequeñas que suelen utilizar este accionamiento — centros de mecanizado verticales compactos, centros de mecanizado horizontales pequeños y máquinas CNC de electroerosión por hilo y por penetración donde los tres ejes soportan cargas ligeras dentro del rango de 3.0A por eje.

La interfaz tipo A marca el H301 como un módulo de protocolo PWM, que se comunica con la CNC a través de un bucle de retroalimentación PWM serie en lugar del bus de fibra óptica FSSB utilizado en los módulos posteriores de la serie alpha-i.

Los controles FANUC 0-C, 0-MD, 0-MF y las primeras series 15, 16, 18 y 21 admiten esta interfaz tipo A, lo que hace que el H301 sea compatible con una amplia gama de generaciones de máquinas construidas durante el período de producción principal de la serie alpha.

Especificaciones clave

Arquitectura SVM3 de tres canales — Espacio y simplicidad

En el diseño del armario de la serie alpha de Fanuc, la PSM proporciona el bus de CC y cada módulo SVM extrae de él en paralelo. El SVM3-12/12/12 se conecta a este bus en un único punto de conexión para los tres canales, al tiempo que proporciona tres conexiones de salida de motor independientes (terminales U, V, W para cada uno de L, M, N).

La tarjeta de control procesa los comandos PWM de la CNC para los tres ejes y genera las señales de puerta para cada etapa de salida de forma independiente — un error de posición o una falla de corriente en el eje N, por ejemplo, no afecta directamente al control del eje L o M, aunque la respuesta de alarma a nivel de módulo detendrá los tres canales hasta que se resuelva la falla.

Los tres módulos de transistores de 20 A dentro del H301 proporcionan margen de corriente pico por encima de la salida continua nominal de 3.0 A — las transiciones de aceleración incluso en motores alpha pequeños pueden consumir varias veces la corriente nominal continua durante breves períodos.

La clasificación de transistores de 20 A establece la corriente instantánea máxima que cada canal puede manejar, regida por los parámetros de límite de corriente de la CNC y la especificación de corriente pico del propio motor. Operar dentro de estos límites es lo que protege tanto a los transistores como a los devanados del motor durante la vida útil del accionamiento.

α1/3000 y α2/2000 — Adecuación a la aplicación

El α1/3000 es el motor alpha compacto de servicio ligero de Fanuc — baja inercia, alta velocidad, adecuado para unidades de mesa y carro de VMC pequeñas donde las velocidades de avance rápido son importantes y los requisitos de par de corte son moderados.

El α2/2000 produce un par mayor a una velocidad nominal ligeramente inferior, más adecuado para ejes con mayor masa de carro o mayor fricción en la cadena de transmisión. Ambos modelos de motor funcionan cómodamente dentro de la clasificación continua de 3.0 A del SVM3-12/12/12 en condiciones de mecanizado normales en máquinas herramienta pequeñas.

Para las máquinas CNC de electroerosión, la configuración servo alpha de tres ejes con el SVM3-12/12/12 es esencialmente la arquitectura estándar — la electroerosión requiere un posicionamiento preciso a baja velocidad en lugar de avances rápidos de alta velocidad, y el control de corriente preciso de los motores alpha pequeños a bajas velocidades produce el movimiento suave del electrodo del que depende la calidad del acabado superficial de la electroerosión.

Preguntas frecuentes

P1: ¿Cuál es la diferencia entre los módulos A06B-6079-H301 (Tipo A) y A06B-6080-H301 (Tipo B) SVM3-12/12/12?

Ambos son módulos SVM3-12/12/12 eléctricamente idénticos con la misma entrada de 1.85kW, salida de 3.0A por eje y voltaje de salida de 230V.

La diferencia es la interfaz serie de la CNC: Tipo A (A06B-6079) para controles de las series 0-C, 15A, 16A, 18A, 21A; Tipo B (A06B-6080) para controles de las series 0-MD/MF, 15B, 16B, 18B, 21B. La topología de conexión de la batería del codificador absoluto también difiere entre los tipos. Confirme siempre el tipo de interfaz de la serie de control antes de adquirir un módulo de repuesto.

P2: ¿Se puede utilizar uno de los tres canales como repuesto mientras los otros dos funcionan normalmente?

No. El módulo SVM3 no tiene disposición para deshabilitar canales individuales mientras se ejecutan otros — los tres canales se alimentan del mismo bus de CC y comparten la misma fuente de alimentación de la tarjeta de control. En caso de una falla en el motor o cable de un solo eje, el módulo generará una alarma y apagará los tres canales simultáneamente.

Restaurar la operación en dos ejes mientras el tercero está inactivo requiere aislar el motor/cable defectuoso o sustituir dos módulos SVM1 por los dos ejes que funcionan, lo cual rara vez es práctico en el campo en comparación con el cambio del módulo SVM3 completo.

P3: ¿Qué mantenimiento rutinario requiere el A06B-6079-H301?

El ventilador de refrigeración interno es el elemento de mantenimiento principal — la falla del ventilador conduce a una sobrecarga térmica rápida bajo carga. La condición del ventilador debe verificarse durante el mantenimiento programado de la máquina mediante observación (funcionamiento audible, movimiento visible de las aspas) y monitoreando el historial de alarmas SV de la CNC para detectar advertencias térmicas.

La batería de respaldo del codificador absoluto debe reemplazarse según un programa consistente con la especificación de vida útil de la batería de Fanuc — típicamente cada dos o tres años en uso de producción continua. La condición de la unión del transistor no es reparable por el usuario, pero las instalaciones de reparación la evalúan durante la renovación del módulo.

P4: La placa de cableado A16B-2202-0780 — ¿cuál es su función y está disponible por separado?

La A16B-2202-0780 es la placa de cableado interna que enruta las señales entre la interfaz de la CNC, la tarjeta de control y los tres módulos de transistores de la etapa de salida.

También transporta los conectores de retroalimentación del motor y de la señal de freno.

Fanuc no vende esta placa como una pieza de servicio separada. Las instalaciones de reparación especializadas pueden tenerla en stock de servicio para reparaciones a nivel de componente del módulo.

Para la mayoría de las situaciones de mantenimiento en campo, el intercambio completo del módulo es el enfoque práctico — no se recomienda intentar reparaciones a nivel de PCB sin el equipo de prueba y el stock de componentes adecuados.

P5: Alarma 8, 9 o A en el LED del módulo — ¿cuál es la secuencia de diagnóstico?

Estos códigos de alarma indican alta corriente o cortocircuito en la salida del accionamiento o en el motor. Comience por apagar y desconectar los cables de alimentación del motor de los terminales U, V, W del módulo. Vuelva a encender — si la alarma se borra, la falla está en el motor o en el cable del motor, no en el módulo.

Verifique la resistencia de aislamiento del devanado del motor entre cada devanado y la tierra de protección (los valores aceptables son varios cientos de megaohmios o más).

Si la alarma persiste con los cables del motor desconectados, la falla está en la etapa de salida del módulo — el módulo requiere reparación o cambio.

Esta secuencia de prueba evita reemplazar innecesariamente un módulo que puede estar en buen estado mientras la causa raíz es un motor defectuoso.
