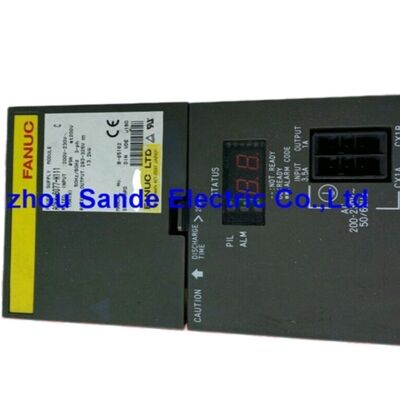

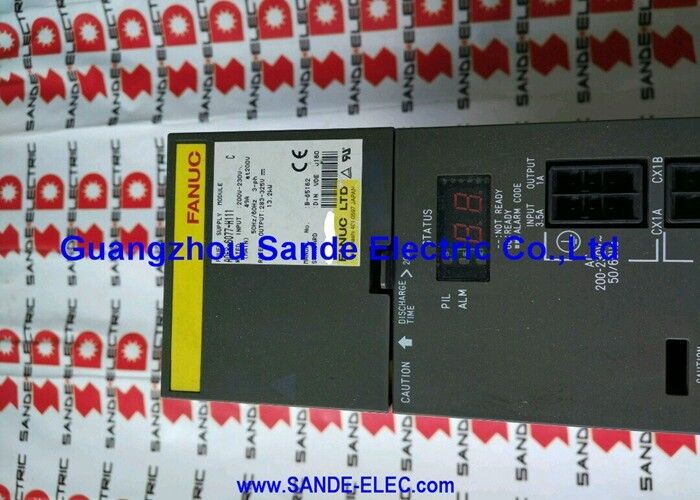

Conductor del motor servo
>
|
| Lugar de origen | Japón |
| Nombre de la marca | FANUC |
| Certificación | CE ROHS |
| Número de modelo | A06B-6102-H211 |

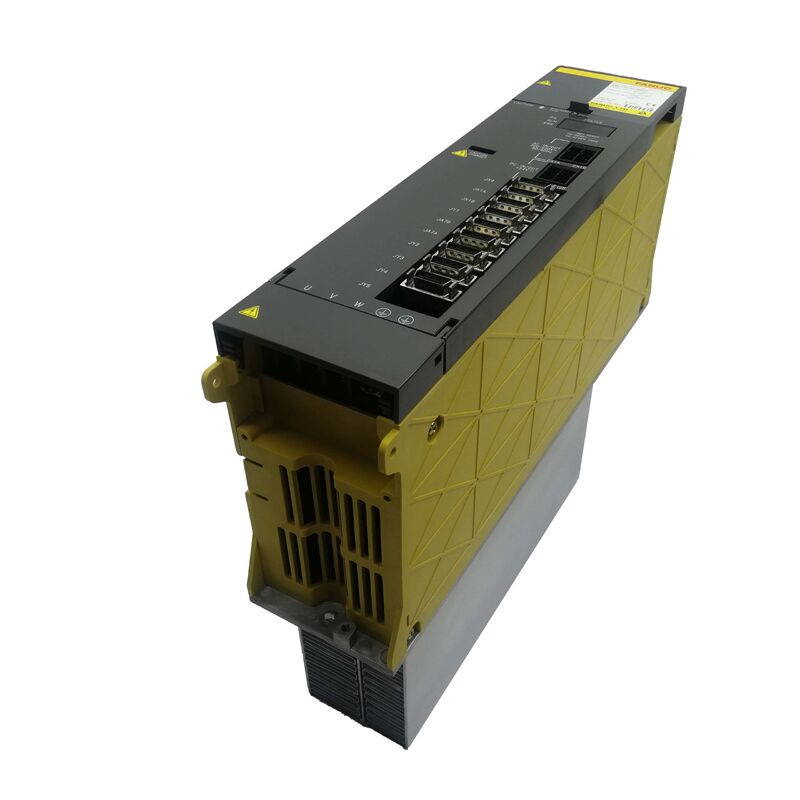

El Fanuc A06B-6102-H211 es el módulo amplificador de husillo SPM-11 de la serie de amplificadores de husillo alpha A06B-6102 de Fanuc — una unidad de husillo de clase de 11kW con una potencia de salida nominal de 48A a partir de una entrada de bus de CC de 17.5kW.
La designación SPM-11 identifica un módulo de husillo de gama media adecuado para centros de mecanizado y centros de torneado con requisitos de potencia de husillo en el rango continuo de 7.5-11kW, una especificación común para centros de mecanizado verticales de la clase de herramienta de cono 40-50 y centros de torneado con capacidad de plato de 15-30 cm.
La serie A06B-6102 representa la generación de amplificadores de husillo alpha de Fanuc con la interfaz Tipo 1 — la arquitectura de control de husillo HRV (High Response Vector) que permitió funciones de husillo avanzadas no disponibles en generaciones anteriores de unidades de husillo.
La interfaz Tipo 1 incorpora específicamente un circuito interno de alta resolución que permite al CNC utilizar el husillo como un eje de posición controlado para el control de contorneado Cs, el roscado rígido y la sincronización del husillo sin necesidad de un sensor de posición externo separado.
El codificador de pulsos incorporado del propio motor del husillo proporciona la retroalimentación de posición a través de los conectores JY2 y JY4, y el procesamiento interno de alta resolución de la unidad convierte esta retroalimentación en la precisión de posición necesaria para la operación del husillo en modo servo.
Con una salida nominal de 48A, el SPM-11 tiene una importante reserva de corriente para las transiciones de aceleración del motor del husillo. Los husillos de las máquinas aceleran desde el reposo hasta la velocidad de corte en uno o varios segundos — la corriente pico durante esta aceleración puede alcanzar de dos a tres veces el valor nominal continuo.
La entrada nominal de 17.5kW, combinada con la capacidad del PSM alpha de entregar potencia pico de su banco de condensadores del bus de CC, proporciona la energía necesaria para estos eventos de aceleración sin producir fallos de subtensión del bus.
| Parámetro | Valor |
|---|---|
| Modelo del módulo | SPM-11 |
| Interfaz | Tipo 1 (HRV) |
| Entrada nominal | Bus de CC de 283-325V, 17.5kW |
| Voltaje de salida máximo | 230V CA |
| Corriente de salida nominal | 48A |
| Funciones del husillo | Contorneado Cs, sincronización, roscado rígido, orientación |
| Variante CE | A06B-6102-H211#H520 |
| PSM compatible | PSM Alpha (bus de CC compartido) |
La designación Tipo 1 en la serie A06B-6102 significa que el módulo incorpora el circuito interno de alta resolución que transforma el husillo de una simple unidad controlada por velocidad a un eje controlado por posición capaz de operar en modo servo.
Esta capacidad arquitectónica sustenta varias funciones de mecanizado de las que dependen los centros de mecanizado modernos.
El control de contorneado Cs utiliza el husillo como un eje C en operaciones de torneado, rotando la pieza a una posición angular comandada con precisión mientras una herramienta de fresado o taladrado se mueve en X e Y — esto permite características contorneadas en un centro de torneado que de otro modo requerirían una operación de mecanizado separada en un VMC.
El roscado rígido sincroniza la posición angular del husillo con el avance lineal en Z de la herramienta de roscado a través de cada paso de rosca, eliminando el portabrocas flotante que requerían los sistemas anteriores al roscado rígido y permitiendo velocidades de roscado más altas con mejor calidad de rosca.
La sincronización del husillo coordina dos husillos en un torno de doble husillo o un centro de torneado con subhusillo, igualando sus velocidades para permitir la transferencia de la pieza del husillo principal al subhusillo sin un soporte mecánico.
Todas estas funciones requieren el procesamiento de posición de alta resolución de la interfaz Tipo 1 — las unidades de husillo de menor resolución o con interfaz analógica no pueden implementarlas independientemente del tamaño del motor.
La serie A06B-6102 cubre la salida del módulo de husillo desde el SPM-2.2 (H202, para motores de husillo pequeños) hasta los modelos SPM más grandes para centros de mecanizado de alta potencia. El SPM-11 se sitúa en la gama media — por encima del SPM-5.5 (H206, para aplicaciones de máquinas pequeñas o subhusillos) y por debajo de los SPM-15 y SPM-22 utilizados en unidades de husillo primarias más grandes.
Esta posición se adapta al segmento medio amplio de centros de mecanizado CNC: VMCs de cono 40 con potencia de husillo en el rango de 7.5-11kW, centros de torneado con tamaños de plato de hasta 250 mm y centros de mecanizado horizontales en las clases de paletas más pequeñas.
El reemplazo de un SPM-11 defectuoso en una máquina de producción es sencillo en términos de sustitución física — el módulo ocupa una posición estándar en el riel del amplificador alpha, conectándose al bus de CC y a la interfaz de husillo del CNC.
Los parámetros del motor del husillo almacenados en el CNC deben coincidir con el modelo de motor instalado, y el historial de alarmas del husillo del CNC proporciona el código de fallo que identifica si el fallo se produjo en la unidad del husillo, el motor del husillo o el codificador de posición del motor.
P1: ¿Qué alarmas de husillo en el A06B-6102-H211 indican un fallo del módulo frente a un fallo del motor?
Los códigos de alarma LED rojos del módulo (AL-03 a AL-12) indican fallos dentro del hardware de la unidad — fusible del enlace CC, fusible de entrada, sobrecalentamiento del semiconductor de potencia, sobretensión o sobrecorriente del bus de CC. AL-01 (sobrecalentamiento del motor) y AL-02 (desviación excesiva de velocidad) suelen apuntar al motor o al sistema de retroalimentación en lugar de a la unidad en sí.
Cuando aparecen AL-08 a AL-12, se sospecha del hardware de la unidad.
Compruebe siempre el aislamiento de los devanados del motor a varios cientos de megaohmios antes de reemplazar el módulo — un fallo de aislamiento del motor que cause corriente de fallo a través de la etapa de salida de la unidad es la causa raíz más común de sobrecorriente del enlace CC (AL-12) y parada de la unidad.
P2: ¿Qué significa el sufijo #H520 en la variante CE A06B-6102-H211#H520?
El sufijo #H520 designa la variante con marcado CE del módulo SPM-11, producida para el mercado europeo y conforme a las directivas de seguridad eléctrica CE. Las especificaciones eléctricas — entrada nominal, corriente de salida y funciones de control del husillo — son idénticas a las del A06B-6102-H211 base.
El marcado CE indica que el módulo ha sido probado y documentado para cumplir con las directivas de la UE pertinentes que cubren equipos de baja tensión y compatibilidad electromagnética. Para máquinas que operan dentro de la UE, la variante CE es el número de pieza requerido; para otros mercados, el H211 base y el #H520 son funcionalmente intercambiables.
P3: ¿El SPM-11 soporta tanto el contorneado Cs como el roscado rígido simultáneamente?
No. El control de contorneado Cs, el roscado rígido, la sincronización del husillo y la orientación son modos de operación mutuamente excluyentes — el CNC comanda un modo a la vez, y el cambio entre ellos requiere cancelar primero el modo activo.
Los códigos de alarma ER-11 a ER-22 en la unidad de husillo señalan específicamente intentos de comandar un segundo modo mientras otro está activo.
Esta es una restricción de control de software, no una limitación del hardware del módulo — el hardware del SPM-11 soporta todos los modos, pero solo uno puede estar activo en un momento dado dentro de una secuencia de programa de mecanizado.
P4: ¿Se puede utilizar el A06B-6102-H211 con cualquier motor de husillo alpha, o el motor debe coincidir con la clasificación de la unidad?
La unidad SPM-11 con una salida de 48A está dimensionada para motores de husillo de la serie alpha de la clase de potencia continua de 7.5-11kW. El uso de un motor de husillo significativamente más grande — uno que requiera una corriente sostenida superior a 48A bajo carga de corte — activará la protección contra sobrecorriente y producirá alarmas de husillo durante las operaciones de corte.
La corriente nominal del motor (de su placa de características o de la especificación del motor de husillo de Fanuc) debe estar dentro de la salida nominal del amplificador para un funcionamiento fiable a plena carga.
El SPM-11 puede accionar motores de husillo más pequeños (menor demanda de corriente continua) sin problemas, aunque este no es el caso de uso típico.
P5: ¿Qué tamaño de PSM se necesita para soportar el A06B-6102-H211 en una configuración completa de máquina?
La demanda de entrada de 17.5kW del SPM-11 debe ser acomodada dentro de la capacidad total del PSM junto con todos los módulos SVM en la pila de amplificadores de ejes de la máquina.
Un VMC típico con tres módulos SVM de eje (que suman 2-6kW) más un SPM-11 requiere un PSM con una potencia nominal de aproximadamente 20-25kW pico para manejar la aceleración simultánea de ejes y husillo.
El procedimiento de selección de PSM de Fanuc suma las demandas pico de todos los módulos para determinar la capacidad mínima requerida del PSM — un PSM de tamaño insuficiente producirá alarmas de subtensión del bus de CC específicamente durante las secuencias de movimiento simultáneo más exigentes.
