Conductor del motor servo
>
|
| Lugar de origen | Japón |
| Nombre de la marca | FANUC |
| Certificación | CE ROHS |
| Número de modelo | A06B-6078-H206 |

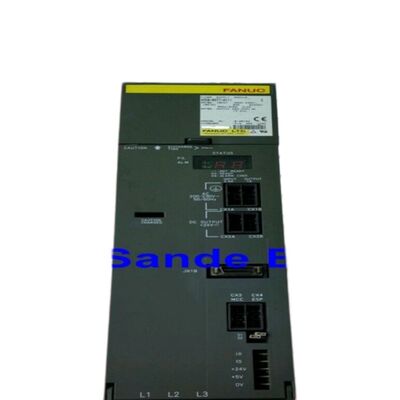

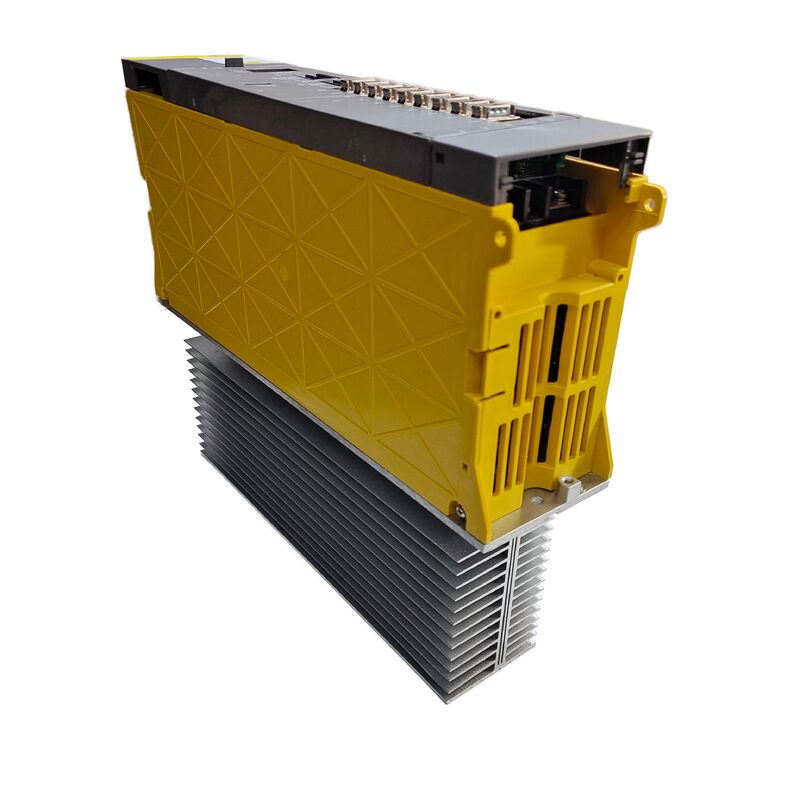

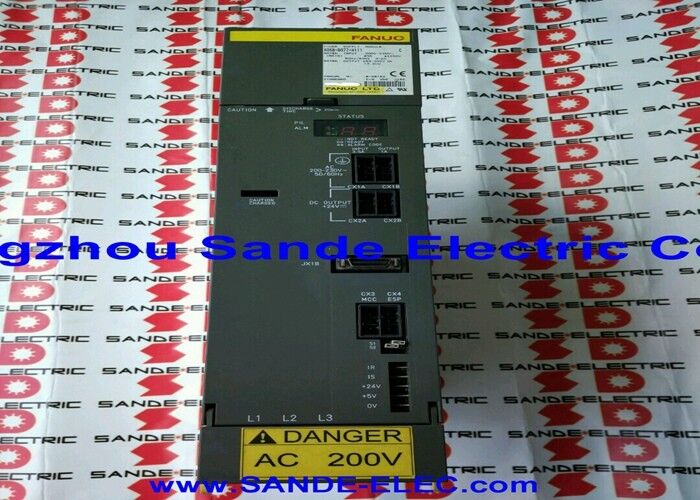

El Fanuc A06B-6078-H206 es un módulo amplificador de husillo de la serie alpha de primera generación, designado SPM-5.5, de la familia de amplificadores de husillo A06B-6078 de Fanuc.
Como módulo de husillo compacto de clase 5.5kW, fue diseñado para dos escenarios de instalación específicos: como unidad de husillo principal en máquinas herramienta CNC más pequeñas donde los requisitos de potencia del husillo se encuentran en el rango continuo de 3.7–5.5kW, y como amplificador de husillo secundario o sub-husillo en centros de mecanizado y centros de torneado de doble husillo donde la demanda de potencia del sub-husillo es modesta en comparación con el husillo principal.
La serie A06B-6078 ocupa una posición distintiva en la historia de los amplificadores alpha de Fanuc como la plataforma alpha de primera generación — los módulos originales de la serie alpha que introdujeron la arquitectura integrada PSM/SVM/SPM antes de que aparecieran los refinamientos HRV (High Response Vector) de mayor resolución en las series posteriores A06B-6082, A06B-6088 y A06B-6102. Esta arquitectura de primera generación está arquitectónicamente completa: el PSM proporciona el bus de CC compartido, los módulos SVM manejan las unidades de eje servo y el módulo SPM maneja el husillo — todos alimentándose de la misma línea. El A06B-6078-H206 es un participante en esta arquitectura estándar, instalado junto a la serie SVM A06B-6079 en la misma línea de amplificadores en máquinas de su época.
La huella del módulo de 66.8 × 70 mm es físicamente compacta para una unidad de husillo de 5.5kW — una consecuencia de la filosofía de diseño de módulos de accionamiento integrados de Fanuc.
El pequeño tamaño del módulo lo hizo práctico para instalarlo como amplificador de sub-husillo o husillo secundario en gabinetes ya ocupados por la unidad de husillo principal y los módulos de eje, sin requerir una sección de gabinete dedicada para la electrónica del husillo secundario.
| Parámetro | Valor |
|---|---|
| Modelo de módulo | SPM-5.5 |
| Interfaz | Tipo 1 (alpha de primera generación) |
| Serie de potencia | 200VAC (voltaje estándar) |
| Conectores de retroalimentación | JY2 y JY4 |
| Dimensiones | 66.8 × 70 × 163.5 mm |
| Fuente de alimentación | Bus de CC compartido Alpha PSM |
| Variantes de pieza | #H500, #H501 |
| SVM compatible | Serie A06B-6079 |
| PSM compatible | PSM alpha de primera generación |
La interfaz Tipo 1 en el A06B-6078-H206 conecta la unidad de husillo al CNC a través de la interfaz serie del husillo, permitiendo las funciones avanzadas del husillo — contorneado Cs, roscado rígido, sincronización del husillo, orientación — que definen la capacidad del husillo alpha de primera generación.
La retroalimentación llega a la unidad a través de los conectores JY2 y JY4, que transportan las señales del codificador de posición del motor del husillo y las entradas del monitor de temperatura respectivamente.
Esta configuración de retroalimentación JY2/JY4 es específica de las unidades de husillo con interfaz Tipo 1 (y original) y es una característica de identificación importante al distinguir el A06B-6078-H206 de los módulos de husillo de generaciones posteriores.
Los amplificadores de husillo con interfaz Tipo 2, Tipo 3 y Tipo 4 utilizan diferentes configuraciones de conectores y diferentes conjuntos de parámetros para la retroalimentación de posición — el H206 explícitamente no es compatible con estos tipos de interfaz posteriores, y las máquinas diseñadas para amplificadores de husillo Tipo 2/3/4 no pueden usar el A06B-6078-H206 como reemplazo directo sin conversión de interfaz.
El conector JY2 transporta la retroalimentación del codificador de pulsos del motor del husillo — la señal de posición y velocidad que la unidad de husillo utiliza para el control de velocidad y para el control de posición en modo servo durante el roscado rígido y la operación del eje Cs.
El conector JY4 transporta la señal de sobrecalentamiento del motor del termistor incrustado en los devanados del motor, proporcionando la entrada de protección térmica que activa la alarma de sobrecalentamiento del motor AL-01 antes de que ocurra un daño en los devanados. Ambas conexiones deben estar intactas y correctamente cableadas para que la unidad funcione con protección completa.
La clase de potencia continua de 5.5kW del SPM-5.5 lo sitúa por debajo de los módulos de husillo principal de la mayoría de los centros de mecanizado de producción, que típicamente utilizan unidades de husillo de 7.5kW a 30kW.
Esta clase de potencia es apropiada para sub-husillos en centros de torneado CNC de doble husillo — el sub-husillo en esta configuración acepta la pieza del husillo principal y realiza operaciones secundarias (perforación trasera, torneado, roscado) a niveles de potencia que rara vez requieren la capacidad total del husillo principal.
La menor demanda continua del sub-husillo hace que el SPM-5.5 sea el módulo especificado correctamente sin el costo y el tamaño de un amplificador de husillo más grande.
En máquinas herramienta CNC más pequeñas — centros de mecanizado verticales compactos, máquinas de taladrado y roscado, pequeños centros de mecanizado horizontales y máquinas CNC especializadas — el SPM-5.5 es adecuado como unidad de husillo principal cuando las tasas de eliminación de material y los tamaños de herramienta de la aplicación se ajustan al presupuesto de potencia del husillo continuo de 5.5kW.
El mecanizado de aleaciones ligeras, el mecanizado de plásticos y la perforación de PCB son procesos típicos donde un husillo de 5.5kW se adapta de manera práctica a los requisitos de la pieza y la herramienta.
La serie A06B-6078 es la primera generación alpha, lo que significa que precede a las mejoras HRV de mayor resolución introducidas en las series A06B-6082, A06B-6088 y A06B-6102. Dentro de la pila de amplificadores de la máquina, el H206 opera con el mismo PSM y la misma serie SVM A06B-6079 que definen las instalaciones del sistema alpha de primera generación.
Una máquina equipada con el A06B-6078-H206 tendrá el PSM de primera generación correspondiente (serie A06B-6087 o serie A06B-6081) y los módulos SVM A06B-6079, todos compartiendo el mismo bus de CC y la misma era de interfaz CNC de Fanuc.
Esta consistencia en la arquitectura del sistema es prácticamente importante para el mantenimiento: reemplazar un H206 defectuoso por un módulo SPM de generación posterior puede requerir también actualizaciones de los módulos PSM y SVM si los protocolos de comunicación de la unidad o las especificaciones de la interfaz PSM difieren.
Confirme la compatibilidad del sistema antes de sustituir un módulo de husillo de diferente generación por el A06B-6078-H206 original.
P1: ¿Qué distingue al A06B-6078-H206 (#H500) de la variante #H501?
Los sufijos #H500 y #H501 identifican diferencias de revisión menores dentro del A06B-6078-H206 — típicamente relacionadas con revisiones menores de PCB, sustituciones de componentes o especificaciones de mercado regionales. Ambos funcionan como módulos de husillo con interfaz Tipo 1 SPM-5.5 con los mismos conectores de retroalimentación JY2/JY4 y las mismas capacidades funcionales.
En la mayoría de las aplicaciones de reemplazo, #H500 y #H501 son intercambiables.
Confirme con el proveedor de servicios si se necesitan ajustes de parámetros específicos de la revisión de hardware para la combinación específica de máquina y control antes de la instalación.
P2: ¿Por qué el A06B-6078-H206 utiliza conectores JY2 y JY4 mientras que los módulos de husillo posteriores no lo hacen?
Las designaciones de los conectores JY son específicas de la arquitectura de interfaz del amplificador de husillo de la serie alpha de primera generación. Las generaciones posteriores (Tipo 2/3/4) reestructuraron las conexiones de retroalimentación y control, utilizando diferentes nombres de conectores y arreglos de pines a medida que evolucionó el diseño del circuito de retroalimentación.
La interfaz JY2/JY4 en el H206 es parte de su diseño original — el codificador de pulsos y el termistor del motor del husillo se conectan aquí, y la interfaz del husillo del CNC recibe las señales de retroalimentación a través del procesamiento interno del amplificador del husillo.
Intentar conectar un motor de husillo tipo JY2/JY4 a un amplificador de husillo de generación posterior sin la configuración de adaptador correcta producirá condiciones de alarma.
P3: ¿Se puede utilizar el A06B-6078-H206 como reemplazo del A06B-6082-H206 SPM-5.5?
La serie A06B-6082 es la serie de módulos de husillo alpha de segunda generación con control de husillo HRV mejorado.
El A06B-6078 (primera generación) y el A06B-6082 (segunda generación) comparten las mismas designaciones de modelo SPM y clasificaciones eléctricas similares, pero difieren en su arquitectura de PCB de control y compatibilidad de parámetros CNC.
La sustitución entre generaciones requiere verificar la compatibilidad del CNC y la compatibilidad de parámetros — no siempre es un intercambio directo. Consulte la documentación de compatibilidad de amplificadores de husillo de Fanuc o un proveedor de servicios calificado antes de intentar la sustitución entre generaciones en una máquina de producción.
P4: ¿Qué códigos de alarma del CNC se generan cuando falla el A06B-6078-H206?
Las alarmas del amplificador de husillo aparecen en la pantalla del operador del CNC como números de alarma SP-xxx.
AL-09 (semiconductores de potencia sobrecalentados) típicamente indica una falla térmica — se debe verificar primero el ventilador de enfriamiento del módulo. AL-12 (sobrecorriente del enlace de CC) indica una falla en la etapa de salida, comúnmente después de una ruptura del aislamiento de los devanados del motor del husillo. AL-03 (fusible del enlace de CC fundido) y AL-04 (fusible de entrada fundido) indican fallas de componentes electrónicos dentro de la unidad.
AL-01 (sobrecalentamiento del motor) y AL-02 (desviación de velocidad excesiva) indican más comúnmente problemas del motor o de la retroalimentación del motor en lugar de la unidad en sí. El LED de alarma en el cuerpo del módulo se ilumina cuando hay una alarma activa — el número de alarma específico debe leerse en la pantalla del CNC.
P5: ¿Qué opciones de servicio están disponibles para un A06B-6078-H206 defectuoso?
El intercambio es el enfoque más común — un módulo defectuoso se envía a una instalación de servicio de Fanuc a cambio de una unidad reacondicionada probada y con garantía. También está disponible la reparación a nivel de componente para fallas localizadas en piezas reparables: los módulos de transistores en la etapa de salida, los ventiladores de enfriamiento y los fusibles internos están disponibles como piezas de servicio y se reemplazan rutinariamente durante el reacondicionamiento del módulo. Las PCB dentro del H206 no son vendidas por Fanuc como piezas individuales, pero las instalaciones de reparación especializadas las tienen en inventario de servicio y abordan las fallas a nivel de placa como parte de la reacondicionamiento completo del módulo. Todos los módulos A06B-6078-H206 debidamente reparados deben ser probados bajo carga en una configuración de prueba Fanuc PSM/SVM con un motor de husillo alpha apropiado antes de devolverlos al servicio.
