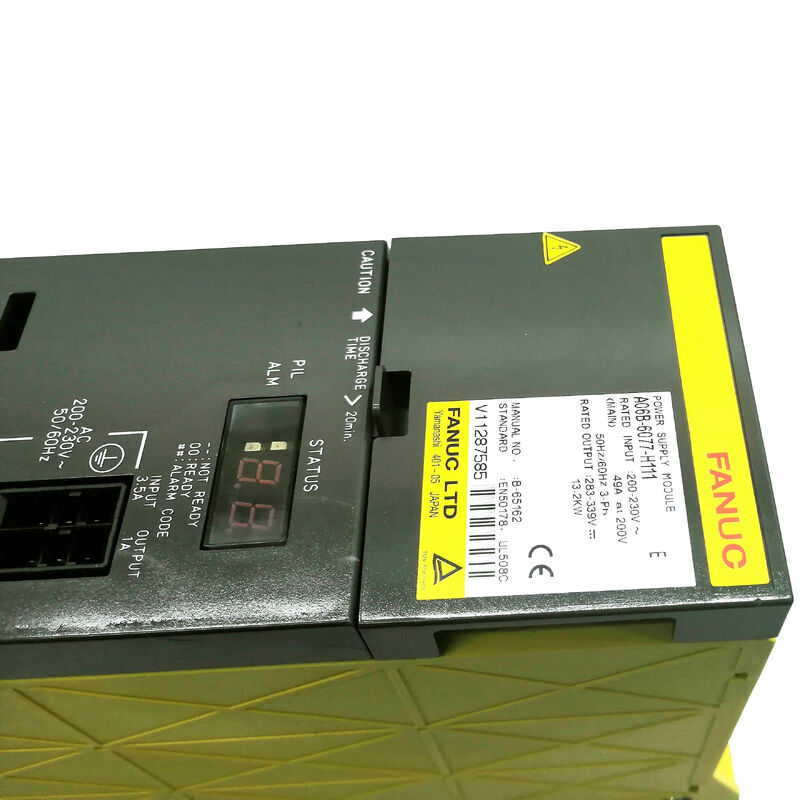

Fanuc A06B-6077-H111 | Módulo de Fuente de Alimentación Alpha — PSM-11, 200-230VAC / 13.8kW, Salida de 283-325VDC, Bus DC Compartido para Módulos SVM y SPM

Descripción general

El Fanuc A06B-6077-H111 es el módulo de fuente de alimentación PSM-11 — la unidad de gama media de la serie PSM alpha de Fanuc A06B-6077, responsable de convertir la red eléctrica de CA trifásica en el bus de CC de 283-325V que alimenta a todos los módulos amplificadores servo SVM y a los módulos amplificadores de husillo SPM en la pila de unidades alpha.

Con una potencia nominal de salida de bus de CC continua de 13.8kW a partir de una entrada de 200-230V CA, 39A, el PSM-11 está dimensionado para máquinas con una demanda de potencia de accionamiento total moderada: centros de mecanizado compactos a medianos, tornos CNC con un solo husillo y tres a cuatro ejes servo en el rango de motores alpha pequeños, y configuraciones de máquinas de producción similares.

El PSM alpha es la base de todo el sistema de módulos amplificadores alpha.

Sin un PSM funcional que suministre el bus de CC, ninguno de los módulos SVM o SPM de la pila puede funcionar.

El riel de voltaje del bus de CC — físicamente una barra colectora de cobre que recorre la parte trasera del riel de montaje del amplificador alpha — conecta la salida del PSM a todos los módulos en paralelo.

Cada módulo SVM y SPM extrae su energía operativa de este bus, y la regulación de salida del PSM mantiene el voltaje del bus dentro del rango de 283-325V bajo todas las condiciones de carga, desde cero hasta la salida nominal completa.

El diseño de regeneración de potencia del PSM-11 (tipo PSM, en contraposición a la regeneración de resistencia PSMR) devuelve la energía generada por la desaceleración de los motores servo y de husillo a la fuente de alimentación de CA en lugar de disiparla como calor en una unidad de descarga de resistencia.

Cuando todos los ejes desaceleran simultáneamente — al final de un movimiento de desplazamiento rápido, por ejemplo — la energía regenerada total fluye de regreso a través del PSM y hacia el suministro de CA de la fábrica, reduciendo el consumo neto de energía de la máquina.

Esta capacidad de regeneración es la razón por la que el tipo PSM se prefiere para máquinas con eventos de desaceleración frecuentes y de alta energía.

Especificaciones clave

Arquitectura de bus de CC — PSM como base del sistema

Cada componente del sistema de amplificador alpha, excepto el propio PSM, extrae energía operativa del bus de CC compartido que el PSM crea y regula.

Esta elección arquitectónica — una única fuente de alimentación compartida que alimenta a todos los módulos de accionamiento desde un bus común — proporciona varias ventajas prácticas sobre las fuentes de alimentación individuales por accionamiento: la capacitancia total del bus (de los grandes condensadores electrolíticos del PSM más los condensadores más pequeños de cada módulo SVM/SPM) proporciona una reserva de energía que suaviza las fluctuaciones instantáneas de la demanda de potencia a medida que los ejes aceleran y desaceleran.

Cuando un eje acelera y demanda corriente pico, un eje que desacelera bombea simultáneamente energía regenerada de regreso al bus — el PSM solo necesita suministrar la diferencia neta en lugar de la demanda pico de cada eje de forma independiente.

La potencia de salida nominal de 13.8kW del PSM-11 representa la potencia sostenida máxima que puede entregar al bus. Para configuraciones de máquinas donde la demanda pico combinada de todos los módulos SVM y SPM excede los 13.8kW, el PSM-11 es la selección incorrecta — las alarmas de subtensión del enlace de CC (AL-04) durante secuencias de movimiento de alta demanda indican que el PSM está subdimensionado para la carga de accionamiento real de la máquina.

La selección del PSM debe tener en cuenta las demandas pico simultáneas de todos los módulos, no solo sus clasificaciones continuas.

El ancho físico de 90 mm del PSM-11 coincide con el paso estándar del riel del módulo amplificador alpha, montándose junto a los módulos SVM y SPM en el mismo conjunto de riel amplificador. El disipador de calor externo en la parte inferior de la unidad — una de las dos configuraciones físicas que Fanuc utilizó durante la vida útil de producción del PSM-11 — debe coincidir con el recorte de montaje del gabinete existente de la máquina. Al solicitar un módulo de reemplazo, confirmar el tipo de disipador de calor evita una incompatibilidad mecánica que requeriría modificación del gabinete.

Regeneración de potencia — Retorno de energía durante la desaceleración

La designación PSM (en contraposición a PSMR) identifica el diseño de regeneración de potencia. Durante la desaceleración del motor, cada módulo SVM y SPM genera un voltaje por encima del nivel del bus de CC, ya que el motor actúa como un generador. Esta energía fluye de regreso al bus de CC, elevando el voltaje del bus.

El circuito regenerativo del PSM detecta el voltaje elevado del bus y conmuta el circuito de regeneración activo para alimentar esta energía de regreso a la fuente de CA — invirtiendo la dirección normal de conversión de potencia y suministrando realmente energía a la fuente de alimentación de CA trifásica de la fábrica durante la desaceleración.

Esta regeneración activa requiere que la fuente de alimentación de CA esté presente y en la fase correcta durante el evento de regeneración.

Una pérdida de energía de CA durante un evento de regeneración, o fluctuaciones significativas del voltaje de la fuente de alimentación de CA, pueden producir alarmas relacionadas con la regeneración (AL-06 o AL-07) que interrumpen el ciclo de la máquina.

En instalaciones donde la calidad del suministro es deficiente o donde ocurren interrupciones de energía breves y frecuentes, verificar la calidad del suministro en la entrada del PSM es un paso importante para diagnosticar las alarmas de regeneración.

Preguntas frecuentes

P1: ¿Cuál es la diferencia entre PSM (A06B-6077) y PSMR en la serie de fuentes de alimentación alpha?

Los módulos PSM utilizan regeneración de potencia activa — durante la desaceleración del motor, la energía se devuelve a la fuente de CA a través del circuito convertidor activo. Los módulos PSMR utilizan regeneración de resistencia — la energía de desaceleración se disipa como calor en una unidad de resistencia externa (una unidad de descarga regenerativa separada que debe conectarse al PSMR).

El A06B-6077-H111 es del tipo PSM (regeneración).

El PSM generalmente se prefiere para máquinas con desaceleraciones frecuentes de alta energía porque no calienta la sala de máquinas y no requiere el hardware adicional de resistencia de descarga. El PSMR se utiliza donde la fuente de CA no puede aceptar energía regenerada (por ejemplo, ciertas configuraciones de transformadores o generadores).

P2: ¿Cómo se dimensiona correctamente el PSM-11 para una máquina — qué información se necesita?

El dimensionamiento del PSM requiere conocer la demanda de potencia pico combinada de todos los módulos SVM y SPM que operarán simultáneamente. Sume la potencia de entrada nominal de cada módulo SVM y SPM (de sus especificaciones), luego agregue un margen para eventos de aceleración simultáneos — típicamente 10-15% por encima de la suma calculada.

El total resultante debe estar dentro de la salida nominal del PSM (13.8kW para el PSM-11). Si el total excede la clasificación del PSM-11, se debe seleccionar el PSM más grande, el PSM-15 o PSM-18. Subdimensionar el PSM produce alarmas de subtensión del enlace de CC (AL-04) durante condiciones de carga pico.

P3: El PSM-11 tiene dos variantes de disipador de calor — ¿cómo se distinguen?

Los dos tipos de disipador de calor se ajustan a diferentes geometrías de recorte de montaje del gabinete. El disipador de calor es la estructura en la base del módulo que se extiende a través del panel del gabinete hacia el conducto de enfriamiento del disipador de calor. Las dimensiones físicas y el patrón de orificios de montaje difieren entre los dos tipos.

Para identificar qué tipo está instalado, el módulo debe retirarse del gabinete y se debe inspeccionar el conjunto del disipador de calor base.

Al solicitar un reemplazo, especifique el tipo de disipador de calor a partir de la inspección visual del módulo original o de los planos del gabinete eléctrico del fabricante de la máquina.

P4: ¿Qué códigos de alarma genera el PSM-11 y qué indican?

AL-01: Sobrecarga de corriente en la entrada del circuito principal — compruebe cortocircuitos en el cableado del bus de CC o un transistor de salida defectuoso. AL-02: Fallo del ventilador de refrigeración — verifique que el ventilador interno esté funcionando antes de que ocurra un daño térmico. AL-03: Sobrecalentamiento del disipador de calor del circuito principal — compruebe la temperatura ambiente, el funcionamiento del ventilador y el espacio libre del flujo de aire del disipador de calor. AL-04: Caída de voltaje del enlace de CC — compruebe el voltaje de entrada de CA, los fusibles de entrada y que el PSM no esté subdimensionado.

AL-05: Condensador principal no cargado a tiempo — generalmente indica un circuito de carga defectuoso o pérdida de fase de entrada. AL-06: Entrada de CA anormal — compruebe los niveles de voltaje de suministro y el equilibrio de fases. AL-07: Sobretensión del enlace de CC — a menudo ocurre durante la regeneración con un circuito regenerativo defectuoso o una carga de desaceleración excesiva.

P5: ¿Puede el PSM-11 operar con suministro de 50Hz y 60Hz sin modificaciones?

Sí. El circuito rectificador y de conmutación principal del PSM-11 es compatible con suministro trifásico de 50Hz y 60Hz sin ninguna modificación interna. El circuito de control del módulo también es compatible con la frecuencia.

La corriente de entrada nominal (39A a 200V) se aplica a ambas frecuencias — no se requiere una reducción de potencia para la operación de 50Hz en comparación con 60Hz.

El filtro de línea de CA y el reactor (si están instalados externamente en la máquina) también deben estar clasificados para ambas frecuencias; consulte la especificación eléctrica del fabricante de la máquina para verificar que todos los componentes de entrada de CA sean apropiados para la frecuencia de suministro local.
