Conductor del motor servo
>
|
| Lugar de origen | Japón |
| Nombre de la marca | FANUC |
| Certificación | CE ROHS |
| Número de modelo | A06B-6066-H006 |

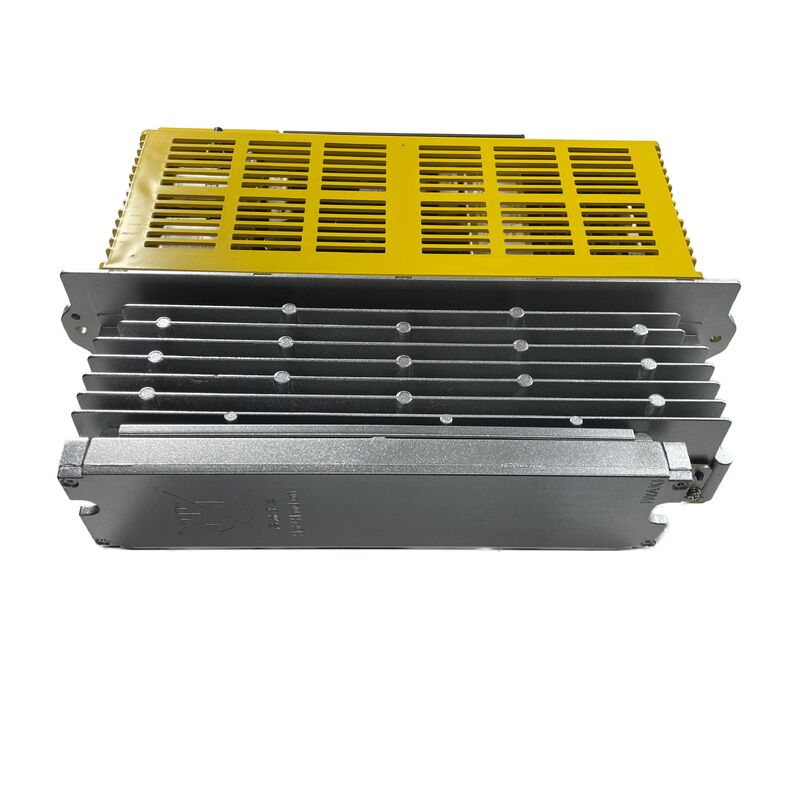

El Fanuc A06B-6066-H006 es el variador monoeje de clase SVUC de 80 amperios de la familia de amplificadores servo de la serie C de Fanuc, diseñado para los modelos de motor más pesados de la gama de la serie C — específicamente los servomotores de CA 5L y 30S, junto con un amplio grupo de compatibilidad que incluye 5S/3000, 10S/3000, 20S, 30S, 5L, 6L, 5T/3000 y 10T/2000.
Dentro de la serie A06B-6066, el H006 es la variante de mayor corriente en comparación con el H004 (que maneja la clase de motor más ligera 0S/5S/20S/1500); la clasificación de salida de 80A del SVUC-80 soporta el mayor consumo de corriente sostenido de los motores 30S y 5L bajo carga de mecanizado.
La designación 30S en la nomenclatura de motores de la serie C de Fanuc se refiere a un servomotor de CA de tamaño mediano a grande con una salida de par continuo sustancial, comúnmente instalado en variadores de eje de alta resistencia en fresadoras grandes, mandrinadoras y centros de mecanizado donde la masa del eje y las demandas de fricción exceden lo que el 20S puede mantener de manera confiable.
La designación 5L identifica un motor de la serie L de Fanuc, asociado con aplicaciones de eje de máquinas herramienta láser donde el perfil de par y velocidad específico difiere de la geometría estándar del motor de la serie S.
Ambas familias de motores comparten la misma interfaz de variador PWM que implementa el H006, razón por la cual un número de pieza de amplificador cubre ambos.
En el campo, el H006 ocupa la posición de canal L o M en un gabinete CNC multieje. Las máquinas que utilizan variadores monoeje de la serie C individuales montan una unidad por eje en el riel del variador, cada una recibiendo su comando PWM de la tarjeta de salida del eje del CNC y devolviendo la corriente del motor y la retroalimentación del codificador a través del mazo de cables de señal de la serie C.
| Parámetro | Valor |
|---|---|
| Modelo de variador | SVUC-80 (clase 80A) |
| Ejes | Individual (canal L o M) |
| Motores principales | 5L, 30S |
| Rango completo de motores | 5S/3000, 10S/3000, 20S, 30S, 5L, 6L, 5T/3000, 10T/2000 |
| Voltaje de entrada | 200–230V CA, ±10%/-15% |
| Frecuencia de entrada | 50/60 Hz |
| Interfaz de control | PWM |
| Placa de potencia | A20B-1004-0850 |
| Placas de control | A20B-2900-0610 / 0620 / 0630 |
| Controles compatibles | FANUC 0-C, versiones tempranas 15A/16A/18A/21A |
La designación "SVUC" en la nomenclatura de la serie C de Fanuc identifica la clase específica de la etapa de salida. La clasificación SVUC-80 del H006 (capacidad de salida pico de 80A) se sitúa por encima de la clase SVUC-40 del H004 y acomoda la corriente instantánea más alta que los motores 30S y 5L extraen durante las transiciones de aceleración en ejes de máquinas pesadas.
En un centro de mecanizado grande donde el eje X impulsa una mesa pesada a través de un husillo de bolas de paso alto, la demanda de par de aceleración durante el inicio de la traslación rápida puede extraer momentáneamente varias veces la corriente continua nominal del motor — el margen del SVUC-80 por encima de la salida continua nominal evita alarmas de sobrecorriente molestas durante estos eventos operativos normales.
La placa de potencia A20B-1004-0850 en el H006 es físicamente más grande que la A20B-1200-0851 del H004, lo que refleja la mayor clasificación IGBT y los requisitos de disipación de calor de la etapa de salida de 80A.
Esta diferencia de placa es la principal distinción física entre los variadores H004 y H006 al inspeccionar la disposición interna — las variantes de la placa de control (A20B-2900-0610/0620/0630) se comparten en todo el rango de compatibilidad de motores y se seleccionan según el modelo de motor específico que se esté impulsando.
Al igual que todos los variadores de la serie C A06B-6066, el H006 utiliza la interfaz servo PWM de Fanuc para comunicarse con el CNC.
Esta es una conexión paralela dedicada — un cable por eje entre la tarjeta de eje del CNC y el variador — que transporta la señal de comando de velocidad/posición PWM del CNC al variador y devuelve la retroalimentación del codificador desde el codificador de pulsos del motor.
La interfaz es compatible con los controles FANUC 0-C y las versiones tempranas de las series 15A, 16A, 18A y 21A que estaban configuradas con compatibilidad de variador de la serie C en lugar de FSSB.
Esta compatibilidad de interfaz PWM es un factor determinante en la aplicación del H006.
Las máquinas construidas con estas generaciones de control pueden usar el H006 como un reemplazo directo del variador sin modificar el CNC ni agregar adaptadores de interfaz.
Las máquinas actualizadas posteriormente a controles basados en FSSB requieren una conversión de interfaz o un reemplazo del variador con hardware de la serie alfa.
P1: ¿Cómo se diferencia el H006 del H004 dentro de la serie C A06B-6066?
El H004 es la clase SVUC más pequeña, clasificada para motores 0S/5S/20S/1500 — variadores de eje más ligeros. El H006 es el SVUC-80 (clase 80A), diseñado para motores 30S y 5L de mayor par. La diferencia interna clave es la placa de potencia: el H004 lleva la A20B-1200-0851, mientras que el H006 lleva la A20B-1004-0850 con transistores IGBT de mayor clasificación.
Las variantes de la placa de control (0610/0620/0630) se comparten entre ambos modelos.
No sustituya un H004 por una aplicación H006 — la etapa de potencia de menor clasificación activará alarmas de sobrecorriente bajo la mayor demanda de corriente del motor de los motores 30S o 5L.
P2: ¿Qué códigos de alarma del CNC apuntan al A06B-6066-H006 como fuente de falla?
En los controles FANUC 0-C y 15/16/18/21 tempranos, las alarmas de variador de la serie C aparecen como códigos de la serie SV-4xx en la pantalla de alarmas del CNC. SV-401 o equivalente indica sobrecorriente del eje (a menudo causada por un transistor de salida defectuoso en el variador o un cortocircuito en el bobinado del motor). SV-404 indica pérdida de retroalimentación del codificador.
El indicador LED del propio variador de la serie C proporciona una identificación adicional de fallas en el cuerpo del variador — una pantalla de siete segmentos muestra códigos de error específicos que se correlacionan con el número de alarma del CNC. Siempre lea tanto la alarma del CNC como el código LED del variador antes de decidir si la falla está en el variador, el motor o el cableado de retroalimentación.
P3: ¿Es la compatibilidad del motor 5L específica para aplicaciones de máquinas láser?
Sí, en el contexto del rango de motores del A06B-6066-H006, 5L se refiere a un servomotor de la serie láser Fanuc diseñado específicamente para los variadores de eje en máquinas de corte por láser Fanuc (como Laser Mate y plataformas similares).
Estos motores tienen características de par/velocidad diferentes a los motores de la serie S estándar, pero operan en la misma interfaz de variador PWM de la serie C. El soporte del H006 para el motor 5L lo hace relevante para el mantenimiento de máquinas láser, así como para aplicaciones de mecanizado CNC convencionales.
P4: ¿Puede el A06B-6066-H006 ejecutar un motor 20S, a pesar de que el H004 también soporta 20S?
Sí. La lista de compatibilidad de motores del H006 incluye 20S, que se superpone con el rango del H004.
La mayor capacidad de corriente del H006 no es una desventaja para impulsar un motor 20S — simplemente significa que el variador tiene más margen de lo que demanda el motor 20S, lo cual no es perjudicial.
En la práctica, si la máquina especificó originalmente un H006 para un eje 20S (quizás para margen de mejora futura del motor o debido a una preferencia del fabricante de la máquina), reemplazarlo con otro H006 es correcto y confiable. Sustituir un H004 técnicamente funcionaría si el eje tiene poca carga, pero igualar la especificación original es el enfoque de mantenimiento estándar.
P5: La placa de potencia A20B-1004-0850 — ¿está disponible como componente de reparación independiente?
La placa de potencia A20B-1004-0850 circula en el mercado de piezas de reparación y es almacenada por especialistas en reparación de componentes Fanuc que dan servicio a los variadores de la serie C.
Puede ser reemplazada de forma independiente cuando la falla se aísla en la etapa de potencia (falla de transistor, degradación del condensador del bus de potencia) mientras las placas de control permanecen funcionales.
Las instalaciones de reparación prueban el variador con la placa de potencia de reemplazo instalada bajo carga de motor real antes del envío, verificando las formas de onda de conmutación correctas del transistor y la corriente de salida en todo el rango de operación del motor.
