Fanuc A06B-6066-H004 ∙ Servo amplificador AC de eje único de la serie C ∙ 200V de entrada, control PWM, 0S/5S/20S/1500 motores, máquina herramienta CNC
Resumen general
ElLas condiciones de ensayo de los productos de la categoría A1 se determinarán en función de las condiciones de ensayo de la categoría A2.is a single-axis digital servo amplifier from Fanuc's C-series drive family — the PWM-based servo drive platform that succeeded the earlier analog amplifiers and preceded the alpha-series modular drives that dominate Fanuc CNC installations today.
La serie C ocupa una época específica en la historia del producto de Fanuc, que se encuentra en las máquinas herramienta CNC construidas principalmente a finales de los años ochenta hasta mediados de los noventa con controles Fanuc, incluidos la serie 0-C, la serie 6,La serie 10, Serie 11, y las primeras instalaciones de las Series 15 y 16.
La designación H004 dentro de la serie A06B-6066 identifica el rango específico de compatibilidad del motor: el accionamiento está configurado para motores que incluyen los servomotores 0S, 5S, 6S y 20S/1500 CA,que cubre la capacidad de salida de gama ligera a media dentro de la familia de motores de la serie C.
Estos motores son los componentes físicos cuyo cableado y conectores de retroalimentación llenan las posiciones de los canales L y M en las máquinas que utilizan esta generación de accionamiento.

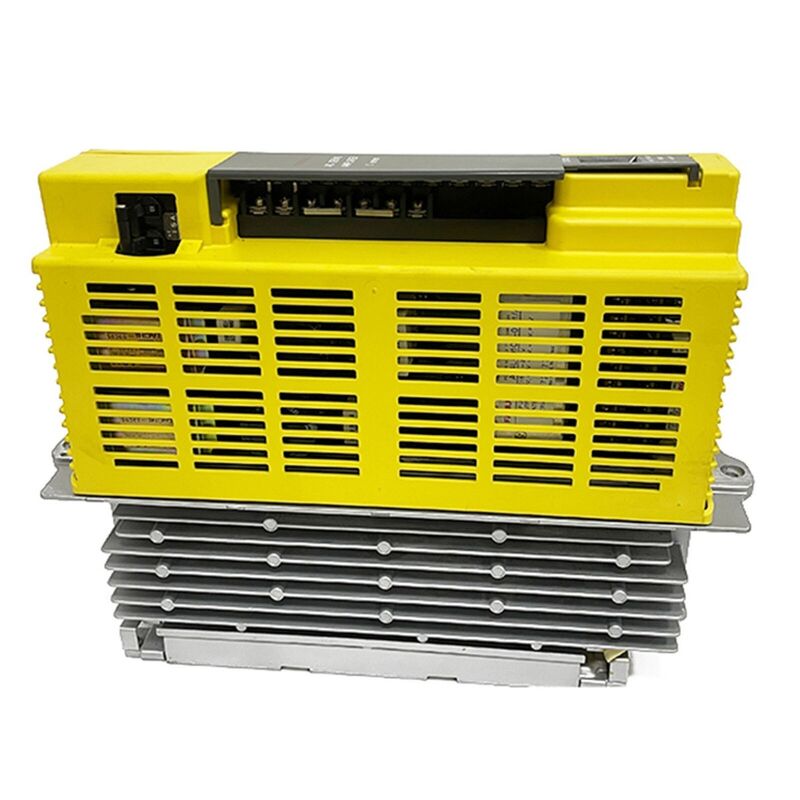

The C-series design was physically compact for its time — the familiar yellow-cased drive unit that Fanuc used across its C and later S-series — and the single-axis format meant one H004 per machine axis, con cada unidad recibiendo de forma independiente comandos PWM de la tarjeta de control del eje del CNC y devolviendo la corriente del motor y la retroalimentación del codificador a través de la interfaz de señal de la serie C establecida.
La simplicidad y robustez de esta arquitectura contribuyeron a una base instalada de unidades de la serie C que permanece en servicio activo en talleres CNC en todo el mundo décadas después de que terminara la producción.
Especificaciones clave
| Parámetro |
Valor |
| Los eje |
Un solo (canal L o M) |
| Válvula de entrada |
Las partidas de las máquinas de la categoría M1 y M2 se utilizarán para las máquinas de la categoría M2. |
| Interfaz de control |
PWM |
| Motor compatible |
Se aplicará el método de cálculo de las emisiones de CO2 en el caso de las emisiones de gases de efecto invernadero. |
| Tarjetas de control PWM |
A20B-2900-0610/0620/0630 Las autoridades competentes de los Estados miembros podrán adoptar medidas de control en caso de que: |
| Junta de energía |
El número de unidades de producción será el número de unidades de producción. |
| Indicación del estado |
Indicadores LED |
| Serie |
Serial C |
| Categoría |
con una capacidad de transmisión superior o igual a 300 W |
Arquitectura PWM de la serie C Control digital a nivel de la unidad
La interfaz PWM del amplificador de la serie C representó la transición de Fanuc del control analógico de servo al procesamiento de comandos digitales.el CNC calcula la velocidad del motor requerida y las correcciones de posición en su procesador de control del eje, luego transmite esta información como una señal PWM (modulada por ancho de pulso) al servoamplificador.
El amplificador decodifica esta señal y impulsa la etapa de salida del motor en consecuencia, cerrando el bucle de corriente en el hardware dentro del amplificador mientras que los bucles de posición y velocidad se cierran en el CNC.
Dos conjuntos de PCB distintos constituyen el A06B-6066-H004: la placa de control (disponible en las variantes A20B-2900-0610, 0620 o 0630,la variante específica según el modelo del motor y la versión de la interfaz CNC) y la placa de potencia (A20B-1200-0851 o equivalente), que maneja la rectificación de CA, el bus de CC y la etapa de salida IGBT.
This two-board architecture is the standard serviceability design for C-series drives — a fault localised to one board means that board can be replaced or repaired independently rather than requiring the entire drive unit to be exchanged.
Amplio rango de compatibilidad con el motor
El A06B-6066-H004 admite una amplia gama de servomotores CA Fanuc de la familia de motores de la serie C,que cubre tanto las configuraciones de motores de la serie S (servo) como las de la serie T (torque) a través de la salida de corriente nominal de esta clase de amplificadores.
El motor 0S es el más pequeño y ligero del rango compatible, utilizado en ejes de máquinas más ligeros con una inercia mínima.el 20S/1500 proporciona un par significativamente más alto y se encuentra típicamente en ejes de alimentación más pesados.
Para el ingeniero de mantenimiento de máquinas, esta amplia compatibilidad es prácticamente significativa:un único número de pieza H004 cubre varios modelos de motor que pueden montarse en diferentes máquinas o incluso en diferentes ejes de la misma máquina, reduciendo el número de variantes de accionamiento que deben almacenarse como repuestos.
El modelo específico del motor determina qué variante de tarjeta de control PWM se requiere
Indicadores LED y diagnóstico de campo
Los accionadores de la serie C incorporan una pantalla LED de 7 segmentos en el cuerpo de accionamiento que proporciona información de estado y códigos de alarma durante el funcionamiento.
La pantalla muestra el estado de preparación de la unidad (se ha recibido la señal de preparación del CNC), el estado de funcionamiento activo y los códigos de alarma cuando ocurren fallos.
Los códigos de alarma de la serie C siguen un esquema numérico que identifica la categoría de fallo: sobrecalentamiento, sobrecorriente, sobrevoltaje, anomalía de retroalimentación del codificador,y los errores de comunicación cada uno tiene rangos de código distintos.
Durante la resolución de problemas, la lectura de la pantalla LED es el primer paso de diagnóstico
Preguntas frecuentes
P1: ¿En qué se diferencia la interfaz PWM de la serie C de la interfaz FSSB de la serie alfa posterior?
Las unidades de la serie C reciben comandos del motor a través de una señal PWM paralela: el CNC maneja un cable dedicado con la señal PWM para cada eje de forma independiente,y cada unidad tiene su propia conexión directa a la tarjeta de salida del eje CNC.
El posterior FSSB de la serie alfa (Fanuc Serial Servo Bus) reemplazó esta arquitectura paralela con un enlace de fibra óptica serie de alta velocidad que lleva comandos para todos los ejes en un solo bus compartido,Reducción significativa del número de cables.
C-series drives cannot be connected to FSSB-based CNC controls without an interface adapter — a direct CNC upgrade from a C-series to a later-generation control requires either adapting the existing C-series drives or replacing them with alpha-series modules.
P2: ¿Qué controles CNC son compatibles con el A06B-6066-H004?
Los amplificadores de la serie C son compatibles con los controles Fanuc que proporcionan la interfaz de salida de servo PWM correspondiente.y versiones tempranas de la Serie 15 y la Serie 16/18 que se suministraron con compatibilidad de la unidad de la serie C.
La tarjeta de salida del eje del mando (el PCB en el CNC que genera la señal PWM) debe coincidir con la interfaz de entrada de la unidad de la serie C.Los controles actualizados con tarjetas de interfaz FSSB no son directamente compatibles sin la conversión adecuada de la interfaz.
P3: ¿Cómo se utilizan las designaciones de canal L y M con el A06B-6066-H004?
En la convención de cableado de la máquina de múltiples ejes de Fanuc, los accionamientos individuales de un solo eje se asignan a los canales de eje etiquetados L, M, N, etc.
El H004 puede montarse en la posición del canal L o en la posición del canal M en una disposición de gabinete de varios ejes.
La asignación del canal corresponde a la posición del conector del eje en la tarjeta de salida del servo del CNC y a los parámetros que asocian el accionamiento físico con un eje de la máquina específico (X, Y, Z,o adicional).
Una máquina de tres ejes que utilice accionamientos de un solo eje tendría unidades H004 o H005 separadas para cada uno de sus tres ejes, cada una cableada a su respectivo canal L, M o N en el CNC.
P4: ¿Cuáles son los modos de falla más comunes del A06B-6066-H004?
Las fallas más frecuentes en las unidades de la serie C son: degradación del condensador en el bus de CC (que se presenta como fallas de voltaje del bus de CC y comportamiento errático del motor),Fallo de IGBT en la etapa de salida (que se presenta como alarmas de sobrecorriente), a menudo desencadenados por cortocircuitos de enrollamiento del motor o fallo del aislamiento del cable), y fallo del componente de la placa de control que afecta a los circuitos de decodificación de la señal PWM o regulación de corriente.
Los códigos de alarma LED en el cuerpo de accionamiento indican a qué categoría pertenece el fallo.La arquitectura de dos placas significa que las fallas de la placa de alimentación y las fallas de la placa de control se pueden solucionar reemplazando solo la placa afectada en lugar de la unidad de accionamiento completa.
P5: ¿Es todavía posible obtener nuevas unidades A06B-6066-H004?
La serie A06B-6066 C fue descontinuada por Fanuc hace muchos años, y el nuevo stock de Fanuc ya no está disponible.En el mercado de piezas de repuesto industriales aparecen ocasionalmente unidades excedentarias de stock nuevo-viejo (NOS) derivadas del desmantelamiento de máquinas y del exceso de stock.
Las unidades renovadas y de intercambio son las principales disponibles comercialmente, con centros de reparación especializados de Fanuc que ofrecen unidades H004 reconstruidas y probadas con garantías.
Todos los proveedores de buena reputación prueban las unidades de la serie C en controles Fanuc con cargas de motor apropiadas antes del envío para verificar el correcto funcionamiento en todo el rango de funcionamiento de la unidad.
