Fanuc A06B-6058-H334 | Servoamplificador digital de CA de 3 ejes: 0S/5S/10S, serie S, tarjeta de control PWM, compatible con FANUC 0-B/0-C/15

Descripción general

ElFanuc A06B-6058-H334es una unidad de servoamplificador digital de CA de tres canales de la plataforma de accionamiento de la serie S de Fanuc: un módulo de tres ejes que controla simultáneamente tres ejes de servo, designados L, M y N, cada uno de ellos capaz de accionar servomotores de CA de Fanuc en el rango 0S, 5S y 10S.

Como amplificador de la serie S de tercera generación, el H334 lleva la posterior tarjeta de servocontrol PWM A16B-1100-0330, una actualización de las generaciones anteriores de la serie S que mejoró el procesamiento de señales digitales y la confiabilidad del variador en el campo.

La integración de tres ejes en un solo gabinete fue la filosofía de diseño de Fanuc para esta generación de variadores: en lugar de que tres unidades de variadores individuales de un solo eje consuman espacio de rieles separados y requieran tres conjuntos separados de conexiones de bus y cableado de fallas, el A06B-6058-H334 consolida los tres ejes en una unidad física.

Esta integración redujo el tamaño del gabinete de control, simplificó el cableado de la máquina y estandarizó el conjunto de servoaccionamiento para las fresadoras de tres ejes y los centros de mecanizado que eran la aplicación principal.

El H334 se adapta directamente a máquinas que ejecutan sistemas de control FANUC 0-B, 0-C y Serie 15: la generación de hardware CNC de Fanuc dominante en las máquinas herramienta construidas a finales de los años 1980 y durante los años 1990.

Una gran base instalada de estas máquinas continúa funcionando en producción en todo el mundo, lo que convierte al A06B-6058-H334 en una pieza de repuesto demandada constantemente para operaciones de mantenimiento y reparación en lugar de una curiosidad histórica.

Especificaciones clave

Arquitectura digital de la serie S: comunicación PWM a CNC

Los amplificadores de la serie S se comunican con el control CNC a través de una interfaz PWM (modulación de ancho de pulso), un protocolo digital que transmite comandos de velocidad y retroalimentación de posición entre el CNC y cada canal de transmisión.

Esta ruta de comunicación digital distingue a los amplificadores de la serie S de los anteriores variadores de comando analógicos que los precedieron en la historia de productos de Fanuc.

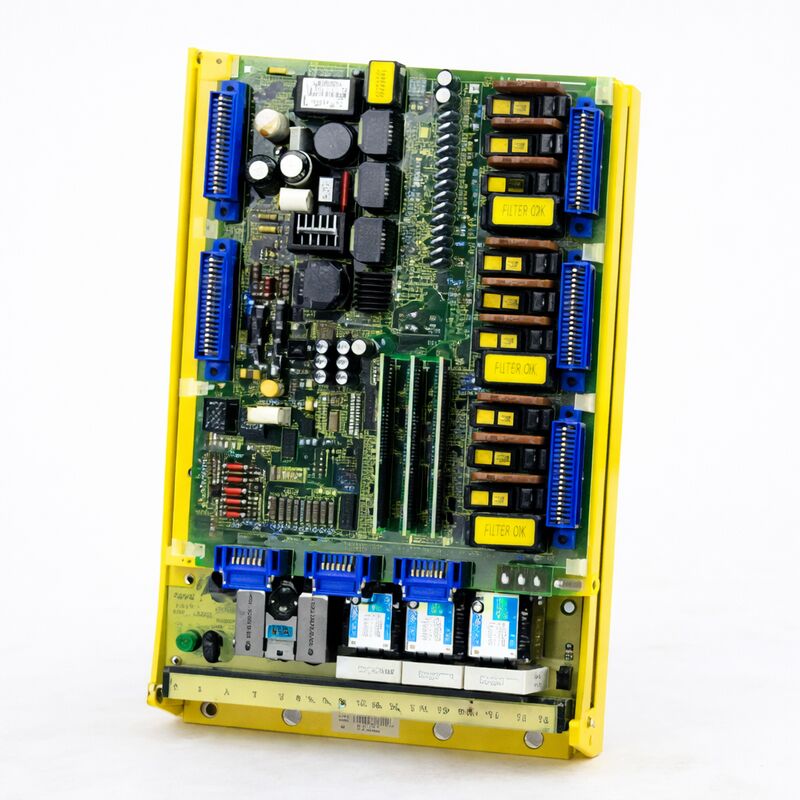

En el A06B-6058-H334, la tarjeta de control A16B-1100-0330 se encuentra en la parte superior de la unidad y gestiona la comunicación digital PWM, el bucle de control de corriente para los tres canales de los ejes y los circuitos de monitoreo de fallas.

Debajo, la placa de alimentación A20B-1003-0864 maneja las etapas de conmutación de alto voltaje, el bus de CC y los circuitos de descarga regenerativa para el conjunto de tres ejes.

Cuando se desarrolla una falla en un variador en funcionamiento (las causas comunes incluyen fallas en los transistores de potencia, capacitores electrolíticos degradados, desgaste de los contactos del relé y corrosión en las trazas de PCB), la falla generalmente se puede aislar en una de estas dos placas o en los semiconductores de potencia en la etapa de salida.

Las instalaciones de reparación familiarizadas con la arquitectura H334 generalmente pueden restaurar la unidad a sus condiciones de funcionamiento abordando estos puntos de falla específicos, razón por la cual los servicios de reparación y remanufactura para el A06B-6058-H334 siguen siendo comercialmente viables décadas después del final de la producción de la unidad.

Gama de motores 0S / 5S / 10S: tres canales, tres ejes

La designación H334 identifica la combinación específica de tamaño de motor para la que está configurado el variador: tres canales, cada uno de ellos dimensionado para la gama de motores 0S/5S/10S. En la nomenclatura de motores de la serie S de Fanuc, el número identifica la clasificación de par continuo: el 5S produce una salida mayor que el 0S, y el 10S nuevamente.

Para un centro de mecanizado vertical de tres ejes donde los ejes X, Y y Z se accionan cada uno a través de mecanismos de husillo de diferentes tamaños y características de fricción, tener los tres canales en un gabinete mientras se usa la misma familia de motores simplifica significativamente el inventario de mantenimiento.

Las designaciones de los canales L, M y N corresponden a las conexiones de los tres ejes del variador.

En un centro de mecanizado estándar, L normalmente impulsa un eje, M un segundo y N el tercero; la asignación específica a los ejes de la máquina (X, Y, Z) depende de la configuración del cableado del fabricante de la máquina y de los ajustes de parámetros en el CNC.

Compatibilidad CNC: FANUC 0-B, 0-C, Serie 15

Los controles FANUC 0-B, 0-C y Serie 15 que admite el H334 fueron las principales plataformas CNC de Fanuc para máquinas herramienta industriales durante su era de producción.

La serie 0 proporcionó un control rentable para máquinas más pequeñas y de gama media; la Serie 15 ofrecía la solución de mayor rendimiento para aplicaciones complejas de múltiples ejes y de alta velocidad.

Ambas familias utilizaron la misma interfaz de servoaccionamiento PWM que implementa el H334, razón por la cual una única unidad de accionamiento cubre las tres generaciones de control.

Las máquinas que ejecutan estas generaciones de control incluyen centros de mecanizado verticales y horizontales, centros de torneado con herramientas motorizadas, rectificadoras y equipos de producción CNC dedicados de fabricantes de máquinas como Mori Seiki, Mazak, Okuma y Makino, entre otros.

El estado operativo continuo de estas máquinas en entornos de producción en todo el mundo es lo que sostiene el mercado secundario para el A06B-6058-H334.

Preguntas frecuentes

P1: ¿Qué significa "serie S de tercera generación" y en qué se diferencia de las unidades de la serie S anteriores?

Los servoamplificadores digitales de la serie S de Fanuc evolucionaron a través de varias generaciones de hardware, cada una de las cuales actualizó la tarjeta de control PWM, el diseño de la placa de alimentación y el procesamiento de señales.

La tercera generación lleva la tarjeta de control A16B-1100-0330, que presenta un control de corriente digital mejorado en comparación con las variantes anteriores A16B-1100-0310 y A16B-1100-0320. La tarjeta de control posterior proporciona un mejor rechazo de armónicos y un ancho de banda de bucle de velocidad más ajustado.

Para fines de mantenimiento, la generación es importante a la hora de adquirir placas de repuesto: la A16B-1100-0330 no es intercambiable con las tarjetas de control de la serie S anteriores.

P2: ¿Se puede utilizar el A06B-6058-H334 con motores fuera del rango 0S/5S/10S?

El H334 está configurado para los modelos de motor 0S, 5S y 10S. El uso de motores fuera de este rango, como 20S o 30S, requiere una unidad de accionamiento de diferente tamaño para la mayor salida de corriente que exigen esos motores.

Operar un variador de tamaño insuficiente con un motor de gran tamaño activará la protección contra sobrecorriente al arrancar el motor o bajo carga. Siempre verifique la designación del modelo del motor en la placa de identificación del motor antes de seleccionar un variador de reemplazo.

P3: La unidad está descontinuada: ¿de dónde se obtienen las unidades de reemplazo?

Las unidades A06B-6058-H334 reacondicionadas y excedentes circulan por el mercado de repuestos industriales provenientes de desmantelamiento de máquinas, inventarios excedentes y proveedores de reparación especializados.

Los centros de reparación certificados por Fanuc y los reacondicionadores de productos electrónicos de terceros ofrecen tanto unidades de intercambio (donde la unidad defectuosa del cliente se reconstruye y devuelve o se suministra a cambio una unidad reacondicionada) como unidades excedentes. Todos los proveedores acreditados prueban las unidades en los bancos de prueba de la serie S de Fanuc con servomotores de CA reales antes del envío.

P4: ¿Cuáles son los modos de falla más comunes del A06B-6058-H334?

Las fallas más comunes son: transistores de potencia fallados en uno o más de los tres canales de salida (que se presentan como alarmas de sobrecorriente del eje o falla del variador), capacitores electrolíticos degradados o abiertos en la placa de alimentación (que se presentan como un comportamiento errático del eje o fallas de voltaje del bus de CC), contactos de contactores magnéticos desgastados (que se presentan como fallas intermitentes del variador listo) y corrosión en las conexiones de traza de PCB en ambientes hostiles.

Las salidas DAC y los circuitos de interfaz de fibra óptica de la tarjeta de control A16B-1100-0330 también fallan con el tiempo en entornos con alta vibración o ciclos de temperatura.

P5: ¿Qué códigos de alarma en el CNC indican un problema con el A06B-6058-H334?

En los controles FANUC 0-B/0-C y Serie 15, las alarmas de servo que apuntan al variador de la serie S generalmente aparecen como errores de la serie AL-400 (alarmas de servo) en el panel del operador del CNC. Los códigos específicos identifican el tipo de falla: sobrecorriente (generalmente AL-401 o AL-411 según el eje), sobretensión, fallas del enlace de CC y errores de comunicación entre el CNC y el variador.

El código de alarma indica qué canal del eje está afectado.

Antes de reemplazar el variador, confirme que la falla está en el variador y no en el motor, el cable de retroalimentación o la tarjeta de interfaz CNC siguiendo el procedimiento de diagnóstico de Fanuc: verifique el aislamiento del motor, verifique la continuidad de la retroalimentación del codificador e intercambie las asignaciones de ejes si es posible para determinar si la falla se mueve con el variador o permanece en el cableado del eje.
