Conductor del motor servo
>
|
| Lugar de origen | Japón |
| Nombre de la marca | FANUC |
| Certificación | CE ROHS |
| Número de modelo | A06B-6220-H026#H600 |

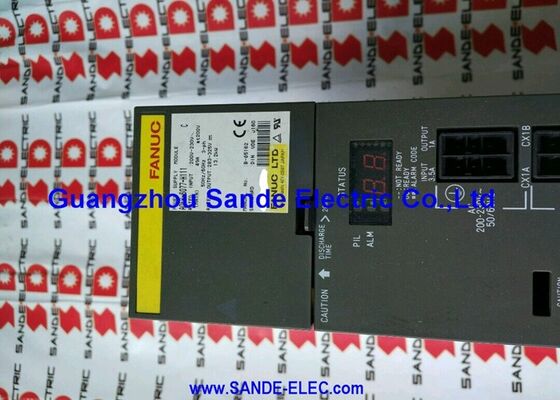

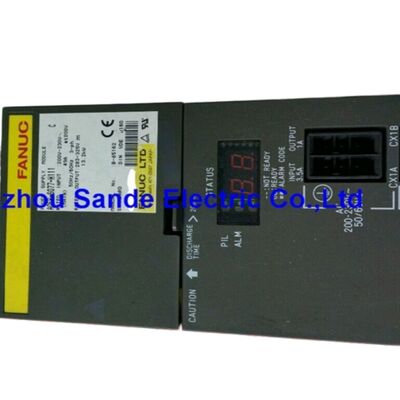

El Fanuc A06B-6220-H026#H600 es el módulo amplificador de husillo AiSP-26 dentro de la serie de husillos αi-B de Fanuc, que entrega una salida nominal de 128A desde un bus de CC de 283–339V con una entrada de 105A.
Como parte de la generación de productos αi-B, representa una evolución significativa de los módulos SPM de la serie alpha anteriores: perfil físico más delgado, gestión térmica mejorada y compatibilidad con los controles CNC de la serie αi de Fanuc que anclan las instalaciones modernas de centros de mecanizado de alto rendimiento.
El "26" en la designación AiSP-26 se refiere a la clase de potencia del motor de husillo para la que está diseñado este módulo: los motores de husillo αi de clase 26kW utilizados en grandes centros de mecanizado, sistemas de mecanizado de alta velocidad y centros de torneado pesados donde la potencia del husillo a la tasa máxima de eliminación de material requiere una salida sostenida de 26kW de la unidad de husillo.
Con una salida nominal de 128A, el AiSP-26 tiene la capacidad de corriente para mantener el par continuo completo del motor en su punto de potencia nominal, con margen para las corrientes pico de corta duración durante la aceleración del husillo.
El sufijo #H600 lo identifica como la variante estándar de la serie de entrada de 200V del AiSP-26.
La serie αi-B de Fanuc está disponible en variantes de entrada de 200V y 400V; la designación #H600 sitúa este módulo en la categoría de 200V (bus de CC de 283–339V), apropiada para máquinas conectadas a infraestructura estándar de CA trifásica de 200–240V sin el transformador elevador que requerirían las unidades de husillo de 400V en sitios de voltaje estándar.
| Parámetro | Valor |
|---|---|
| Modelo del módulo | αiSP-26-B |
| Voltaje de entrada | Bus de CC de 283–339V |
| Corriente de entrada | 105A |
| Voltaje de salida máximo | 240V CA |
| Corriente de salida nominal | 128A |
| Serie | αi-B (entrada de 200V) |
| Sufijo | #H600 (serie estándar de 200V) |
| Controles compatibles | FANUC 30i/31i/32i y serie αi |
| Funciones del husillo | Cs, roscado rígido, sincronización, orientación |
La serie αi-B representa la plataforma integrada de amplificadores de servo y husillo de generación actual de Fanuc. En comparación con la serie alpha anterior (A06B-6078/6088/6102), la αi-B emplea una estructura modular más delgada que reduce el espacio del riel del gabinete por módulo y utiliza un bus de CC compartido extraído de los módulos de fuente de alimentación (PSM) de la serie αi (A06B-6220).
La profundidad física reducida de los módulos αi-B permite un empaquetado más ajustado del gabinete cuando se instalan varios módulos amplificadores uno al lado del otro.
El algoritmo de control del husillo en la plataforma αi-B incorpora avances de control HRV (Vector de Alta Respuesta) refinados a lo largo de múltiples generaciones.
Para el AiSP-26 que impulsa un motor de husillo αi de clase 26kW, esto se traduce en una respuesta de par rápida durante las transiciones de carga del husillo, cuando la herramienta de corte se encuentra con una zona de material duro o cuando el husillo debe ajustar rápidamente la velocidad para mantener una velocidad de superficie constante, y una regulación de par precisa que determina la consistencia del acabado superficial mecanizado.
La arquitectura de diagnóstico mejorada de la serie αi-B significa códigos de alarma más granulares y una respuesta de alarma más rápida en comparación con la generación anterior, lo que reduce el tiempo entre un evento de falla y su identificación por parte del operador del CNC.
El módulo muestra los estados de alarma en sus indicadores LED, mientras que la pantalla de alarmas del CNC proporciona el código de alarma completo y la descripción.
La interfaz Tipo B del AiSP-26 (estándar para módulos αi-B) permite el conjunto completo de funciones avanzadas de husillo de las que dependen los centros de mecanizado y torneado CNC modernos. El control de contorneado Cs utiliza el husillo como un eje de posición rotatorio; en un centro de torneado, esto permite operaciones de fresado, taladrado y roscado en la cara y la circunferencia de la pieza sin un mecanismo de indexación separado.
El roscado rígido sincroniza la posición angular del husillo con el avance lineal del eje Z a través de cada paso de rosca, eliminando el portabrocas flotante y permitiendo el roscado de alta velocidad con una calidad de rosca que los sistemas flotantes no pueden igualar.
La sincronización del husillo coordina dos husillos en un torno de doble husillo, igualando sus velocidades angulares y posiciones durante la transferencia de la pieza del husillo principal al secundario.
Con una capacidad de salida de 128A, el AiSP-26 mantiene estas operaciones de husillo en modo servo, que exigen un ancho de banda de control de corriente mayor que la simple regulación de velocidad, sin los problemas de margen de corriente que surgen cuando se utilizan unidades de husillo de tamaño insuficiente para el contorneado Cs a bajas velocidades.
P1: ¿Qué motores de husillo αi se corresponden con la clasificación de corriente del AiSP-26?
La salida nominal de 128A corresponde a motores de husillo de la serie αi en el rango de potencia continua de 22–26kW, específicamente los motores de clase αi22/12000 y αi26 utilizados en grandes centros de mecanizado y centros de torneado.
El modelo de motor específico determina la configuración de parámetros cargada en el módulo; la corriente nominal, el tipo de sensor de velocidad y los coeficientes de control son todos parámetros específicos del motor que deben configurarse correctamente antes de que el husillo pueda operar.
P2: ¿Qué distingue al sufijo #H600 de otras variantes de sufijo?
El sufijo #H600 identifica el módulo de la serie de entrada de 200V estándar, diseñado para voltajes de bus de CC en el rango de 283–339V generados por el PSM de la serie αi de 200V estándar. Otras variantes de sufijo como #H580 identifican la serie de alto voltaje de 400V (operando desde un bus de CC de 565–679V).
Las dos series no son intercambiables; las etapas de conversión de potencia, las clasificaciones de voltaje de los transistores y el voltaje de salida del motor difieren entre los módulos de entrada de 200V y 400V. Siempre verifique el tipo de PSM y la infraestructura de energía de la máquina antes de solicitar un reemplazo del módulo de husillo.
P3: La serie αi-B utiliza un "perfil más delgado" — ¿cómo se compara físicamente con los módulos de husillo alpha A06B-6088 anteriores?
Los módulos de husillo αi-B son significativamente más delgados en profundidad que los módulos SPM alpha de primera generación A06B-6088, lo que permite más módulos por unidad de longitud de riel del gabinete.
El αi-B también utiliza un sistema de conexión de bus y un estándar de conector diferente al de la serie alpha anterior; las dos series no son físicamente intercambiables en el mismo riel de unidad.
Una máquina que se actualiza de alpha a αi-B requiere el reemplazo del PSM y potencialmente el hardware de montaje del riel de la unidad, además de los módulos de husillo y servo.
P4: ¿Qué controles CNC son compatibles con el A06B-6220-H026#H600?
Los módulos de husillo de la serie αi-B se comunican a través de la interfaz serie de husillo de la serie αi, compatible con las series de control FANUC 30i/300is/300i, 31i/310is/310i (A5 y estándar), y 32i/320is/320i, así como con los controles anteriores 15i, 16i, 18i y 21i equipados con configuraciones de unidad de la serie αi.
La revisión específica del firmware y el conjunto de opciones de software del CNC determinan el rango completo de funciones de husillo disponibles; confirme las especificaciones de la interfaz de husillo del CNC de destino con la documentación del amplificador de husillo de la serie αi-B antes de la instalación.
P5: ¿Cuáles son las causas de falla más probables para el AiSP-26 en servicio de producción?
La ruptura del aislamiento del motor del husillo que causa corriente de falla a través de la etapa de salida es el escenario de falla repentina más común; siempre pruebe el aislamiento del devanado del motor a tierra de protección (aceptable: varios cientos de megaohmios o más) antes de concluir que el módulo ha fallado.
La falla del ventilador de enfriamiento que conduce a sobrecarga térmica es la falla más común relacionada con el mantenimiento; tanto el ventilador de la electrónica interna como cualquier ventilador del disipador de calor externo deben verificarse como operativos durante las comprobaciones rutinarias.
El envejecimiento de los componentes de la placa de control a lo largo de años de servicio puede producir errores intermitentes del eje C o del roscado rígido que no aparecen como alarmas duras; estas fallas intermitentes generalmente requieren reparación en lugar de ajuste de parámetros.
