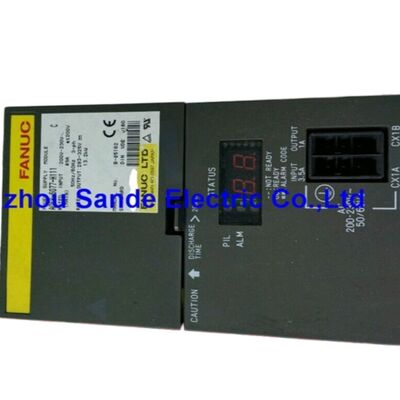

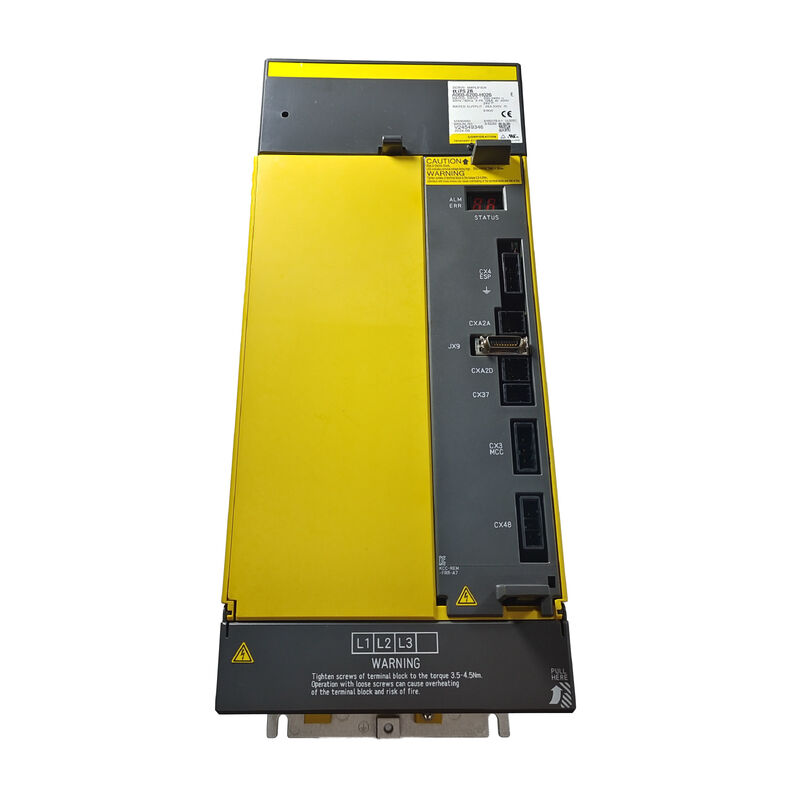

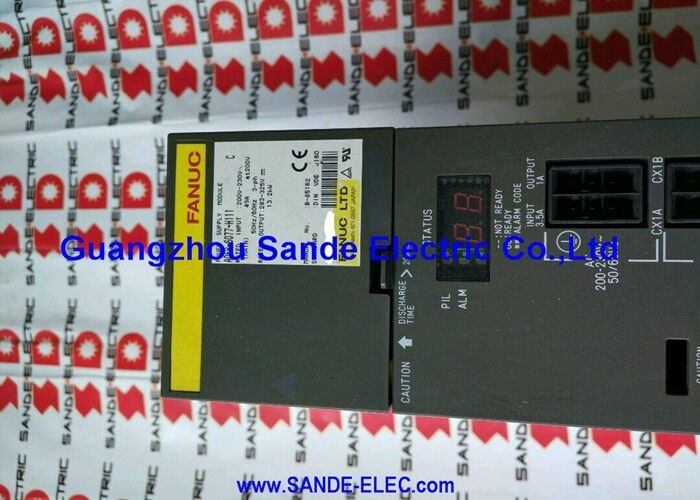

Módulo amplificador servo Fanuc A06B-6200-H008 A06B6200H008 A06B-6200-H008

Fanuc A06B-6200-H008∙ αiPS-7.5 módulo de suministro de energía ∙ 200 ∙ 240VAC / 33A entrada, 283 ∙ 339VDC / 9.4kW salida, regeneración de energía, serie αi-B

Resumen general

ElLas condiciones de los requisitos de seguridad de los equipos de ensayo deberán ser las siguientes:es el αiPS-7.5, un módulo de alimentación compacto de la serie αiPS-B que convierte un 200-240VAC trifásico a 33A en un bus 283-339VDC a 9,4 kW de salida nominal, con regeneración de potencia activa.

Como la oferta de nivel de entrada a mediados dentro de la línea A06B-6200 αiPS-B, el αiPS-7.5 objetivos configuraciones de máquinas CNC pequeñas y medianas unos pocos ejes de servo αiSV-B a corriente ligera a moderada más un módulo de huso αiSP-B más pequeño, donde la demanda simultánea máxima combinada se mantiene dentro de la capacidad del bus de 9,4 kW.

Existen dos versiones de producción del H008: el αiPS-7.5 original y el αiPS-7.5-B revisado (la generación "-B" que coincide con los amplificadores αiSV-B y αiSP-B).

Estas dos versiones comparten el mismo número de pieza (A06B-6200-H008), pero difieren en sus revisiones de hardware internas.

Al ordenar un reemplazo, specifying which generation is currently installed — confirmed from the module's label or the machine builder's documentation — ensures the correct revision is supplied and avoids potential compatibility issues with the connected αi-B amplifier modules.

Con una potencia de bus de 9,4 kW desde una entrada de 33A, el αiPS-7.5 es el PSM más compacto de la gama αiPS-B que aún admite una combinación significativa de múltiples ejes y husos.

Se especifica adecuadamente para los VMC pequeños (centros de mecanizado verticales), los tornos CNC compactos con potencia de husillo moderada y los centros de perforación en los que la potencia del husillo está en el 5,5 ̊7.La clase de 5 kW y dos o tres servoejes ligeros completan la configuración del accionamiento.

Especificaciones clave

αiPS-7.5 vs αiPS-7.5-B Dos generaciones, un número de parte

El A06B-6200-H008 cubre tanto el αiPS-7.5 original como la revisión posterior de αiPS-7.5-B. Ambos proporcionan el mismo 9.4kW / 283?? 339VDC de salida del bus de los mismos parámetros de entrada CA y llevar el mismo número de piezas.

La revisión "-B" alinea el PSM con los amplificadores αiSV-B y αiSP-B de generación B, incorporando revisiones de hardware que coinciden con los protocolos de interconexión y comunicación de esos amplificadores.

Cuando una máquina está equipada con amplificadores αiSV-B o αiSP-B (el sistema αi-B de generación actual), la variante αiPS-7.5-B del H008 es el PSM correcto.

La instalación del αiPS-7.5 original en un sistema -B o viceversa puede causar alarmas de comunicación o una señalización errática PSM-amplificador.

Los proveedores de servicios con experiencia en sistemas Fanuc αi-B mantienen la capacidad de identificar qué generación está físicamente instalada en una máquina.ya sea de las marcas de revisión del hardware interno o de la documentación de configuración de la máquina, y puede suministrar la generación H008 adecuada como sustituto.

9Capacidad del bus de.4 kW

La salida del bus CC de 9,4 kW puede admitir combinaciones tales como: un módulo de huso αiSP-5.5 (huso nominal de huso de 5,5 kW) más dos o tres módulos de servo αiSV a corriente ligera a moderada (por ejemplo, 1.25 kW cada uno para ejes de gama media), o un huso de mayor potencia (αiSP-7.5Las configuraciones que exceden la demanda máxima combinada de 9,4 kW requieren el αiPS-11 (A06B-6200-H011) en el siguiente nivel de capacidad.

El 9.4kW limit applies to simultaneous peak demand — a machine where the spindle and all axes never simultaneously reach their maximum loads will operate with a higher effective margin than the calculation suggests.

El dimensionamiento PSM conservador para cargas máximas simultáneas completas protege contra las alarmas AL-04 (bajo voltaje del enlace de CC) durante las secuencias de producción más exigentes.

Refrigerador con dos ventiladores  Detalles de la gestión térmica

La disposición de ventilador dual del αiPS-7.5 separa las tareas de enfriamiento interno y externo.El ventilador interno (A90L-0001-0580#B) hace circular el aire a través del PCB de control y los componentes del rectificador dentro de la carcasa del módulo..

El ventilador externo (A90L-0001-0576) fuerza el aire sobre las aletas del disipador externo donde los transistores de potencia principal disipan su carga térmica.El módulo genera AL-02 cuando el ventilador interno se detiene y AL-10 cuando el ventilador externo se detiene., independientemente de si se ha producido una sobrecarga térmica.

La vigilancia de la salud de los ventiladores proporciona una alerta anticipada antes de que se produzca un daño térmico, una característica crítica en 9.4kW cuando el flujo de potencia sostenido a través de los transistores principales genera un calor continuo sustancial.

La sustitución de los ventiladores en un ciclo de mantenimiento programado (consistente con la vida útil nominal del ventilador) evita los apagones de emergencia provocados por alarma durante la producción.

Preguntas frecuentes

P1: ¿Cuál es la diferencia entre el A06B-6200-H008 (αiPS-7.5) y el A06B-6115-H006 (PSMR-5.5i)?

El A06B-6115-H006 es de la anterior serie αi PSR (regeneración de resistores), proporcionando 9.4kW de su bus de CC pero dirigiendo la energía de frenado regenerada a una resistencia de descarga externa.

El A06B-6200-H008 es de la serie αiPS-B (regeneración activa de potencia), proporcionando la misma salida de bus de 9,4 kW pero devolviendo activamente la energía de frenado a la red de energía CA.El αiPS-B es un producto de última generación con mayor eficiencia y sin necesidad de una unidad de resistencia de descarga externa.

Los dos no son intercambiables ¢ utilizan diferentes sistemas de conectores de bus y esquemas de distribución de 24 V apropiados para sus respectivas generaciones de amplificadores.

P2: El αiPS-7.5 y el αiPS-7.5-B comparten el mismo número de pieza ¿cómo sé qué versión hay en mi máquina?

La etiqueta frontal del módulo o las marcas internas de PCB suelen mostrar la revisión del hardware.

La documentación eléctrica del fabricante de la máquina o la BOM (lista de materiales) especificarán si la instalación original fue el αiPS-7.5 o el αiPS-7.5-B. Si esta documentación no está disponible,un proveedor de servicios capacitado en Fanuc puede identificar la versión instalada mediante la inspección física del módulo.

Siempre comunique qué generación necesita al adquirir un reemplazo ̇ un proveedor competente confirmará la revisión antes del envío.

P3: ¿Qué clasificación de interruptor de entrada se necesita para el A06B-6200-H008?

Con una entrada nominal de 33A a 200V en tres fases, el interruptor de la rama de CA debe tener una potencia superior a 33A para evitar el desencadenamiento de molestias durante el arranque de PSM y el funcionamiento normal.Las directrices de instalación de Fanuc recomiendan generalmente 1.25 a 1,5 veces la corriente de entrada nominal como la corriente mínima del interruptor, dando un mínimo de 41 ‰ 50 A para el αiPS-7.5.

El tipo exacto de interruptor, la capacidad de interrupción y las características de desplazamiento termomagnético o electrónico deberán cumplir el código eléctrico local de la instalación.Coordinar con el documento de especificación eléctrica del fabricante de la máquina para la selección del interruptor original.

P4: ¿Puede el A06B-6200-H008 alimentar una configuración de máquina que anteriormente utilizó el A06B-6110-H008 (αi PS-7.5)?

El A06B-6110-H008 y el A06B-6200-H008 proporcionan 9,4kW desde un bus 283?? 339VDC. Sin embargo, sirven diferentes generaciones de amplificadores:la serie A06B-6110 está diseñada para los servoamplificadores αi de primera generación (serie A06B-6114 SVM), mientras que la serie A06B-6200 está diseñada para la generación αi-B (serie A06B-6220/6221 SVM-B).

El hardware del conector de bus y la distribución de 24 V difieren entre generaciones.La sustitución del PSM de generación -B en una máquina con amplificadores αi de primera generación no es una configuración soportada.

P5: ¿Cuál es la secuencia de diagnóstico correcta cuando el A06B-6200-H008 muestra AL-04 (bajo voltaje del bus de CC)?

AL-04 indica que el voltaje del bus de corriente continua ha caído por debajo del umbral mínimo.

Comience por comprobar la entrada de CA de tres fases: mida el voltaje de cada fase para confirmar que las tres fases están presentes y equilibradas.Verificar que el reactor de línea CA (si está instalado) está intacto y que sus conexiones están seguras.

Si el suministro de CA parece estar funcionando, compruebe la carga del condensador del bus de CC observando el estado de LED del módulo. El módulo normalmente indica "carga completa" antes de activar.Si la secuencia de precarga (AL-05) se ha registrado previamente en la alarma, el circuito de precarga o los condensadores del bus de CC pueden haberse degradado y requieren una investigación especializada.

No haga un ciclo de alimentación repetidamente para despejar AL-04 sin verificar primero la condición de alimentación de CA.
