Conductor del motor servo
>
|
| Lugar de origen | Japón |
| Nombre de la marca | FANUC |
| Certificación | CE ROHS |
| Número de modelo | A06B-6240-H306 |

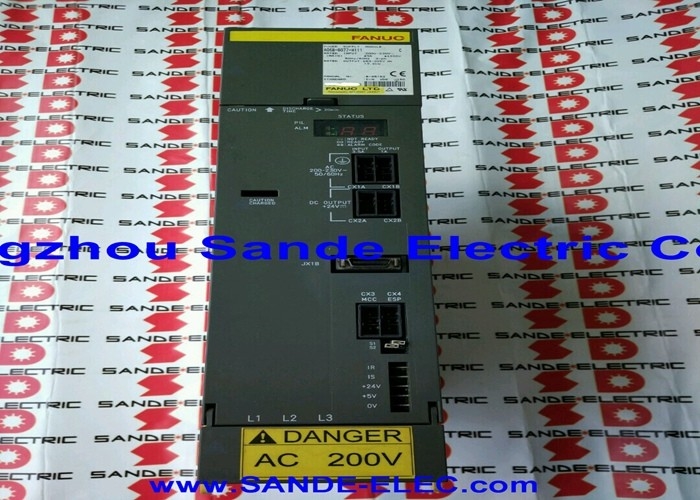

El Fanuc A06B-6240-H306 es un módulo amplificador servo de tres ejes de la serie αiSV-B — la evolución de la generación B de la plataforma de servoaccionamientos alpha i de Fanuc, diseñado para alimentar tres ejes servo independientes desde una única unidad compacta dentro del sistema servo modular FSSB.
Su clasificación de corriente asimétrica — dos canales de salida de 6.5A en los ejes L y M, y uno de 13A en el eje N — refleja la realidad de ingeniería de un centro de mecanizado típico de tres ejes, donde dos ejes más ligeros y un eje más pesado (o un cuarto eje rotatorio) pueden compartir un accionamiento común de tres canales sin sobredimensionar cada canal.
El A06B-6240-H306 pertenece a la serie A06B-6240, que representa la actualización de la generación B de Fanuc a la serie anterior A06B-6114.
La transición de la generación i H103/H114 a la generación B H123/H124/H3xx trajo mejoras en la densidad de potencia, la eficiencia energética y la compatibilidad con las plataformas CNC 30i/31i/32i-B que Fanuc posicionó para sus aplicaciones de máquinas herramienta más exigentes.
Mientras que la generación i anterior servía a las familias de control 16i/18i/21i y 0i, la generación B se dirige a los controles de alta gama 30i/31i/32i-B utilizados en centros de mecanizado de cinco ejes, máquinas de rectificado de precisión, grandes centros de torneado y celdas de fabricación flexibles multipalet complejas.
La consolidación de tres ejes en un solo módulo tiene un impacto directo en el espacio del armario y el costo del sistema.
En lugar de tres módulos SVM1 individuales separados, el A06B-6240-H306 proporciona la misma capacidad de accionamiento de tres canales en una sola carcasa que extrae energía del bus DC compartido suministrado por el módulo de fuente de alimentación αiPS.
Para los fabricantes de máquinas que diseñan armarios eléctricos compactos — una prioridad en los equipos de taller que se han reducido constantemente en las últimas dos décadas — esta consolidación se traduce en un mayor volumen útil del armario para otros componentes, un cableado inter-módulo más corto y menos conectores que mantener.
Los tres ejes se comunican con el CNC a través de una única cadena margarita de fibra óptica FSSB — los ejes L, M y N dentro del A06B-6240-H306 son direccionados individualmente por la configuración FSSB del CNC, y cada uno responde de forma independiente dentro del módulo.
La arquitectura interna del módulo maneja el control de corriente de tres ejes, la unidad de puerta IPM y la retroalimentación del codificador para los tres canales, al tiempo que presenta cada eje como una entidad controlada independiente para el cálculo del bucle servo del CNC.
| Parámetro | Valor |
|---|---|
| Serie | αiSV-B (Alpha i Generación B) |
| Configuración de ejes | 3 ejes: L / M / N |
| Salida nominal — Eje L | 6.5A |
| Salida nominal — Eje M | 6.5A |
| Salida nominal — Eje N | 13A |
| Voltaje de entrada del bus DC | 283–339V DC |
| Corriente de entrada nominal | 34A |
| Voltaje de salida máximo | 240V AC (serie de entrada 200V) |
| Interfaz de control | FSSB (fibra óptica) |
| Serie de entrada | 200V |
| Compatibilidad CNC | 30i-B, 31i-B, 32i-B, Power Motion i-A |
La designación B de Fanuc en la serie αiSV-B no es cosmética. La serie A06B-6240 incorpora mejoras en el diseño del circuito sobre la generación i A06B-6114 que reducen las pérdidas de conmutación en las etapas de transistores IPM, mejoran la gestión térmica del accionamiento bajo demanda sostenida de alta corriente y ajustan la integración con los requisitos de control servo de los CNC 30i/31i/32i-B.
Estas mejoras son más importantes en aplicaciones donde los ejes servo operan cerca de su corriente nominal durante períodos prolongados — operaciones de corte profundo, pasadas de perfilado de alta alimentación o interpolación multieje donde los tres canales extraen corriente simultáneamente.
La generación B también incluye umbrales de protección y lógica de alarma revisados que se alinean con las capacidades de diagnóstico ampliadas de los CNC 30i/31i/32i-B.
Cuando ocurre una sobrecorriente, sobretemperatura o falla IPM, el código de alarma del amplificador aparece en la pantalla de mantenimiento de servo del CNC con información más granular que la proporcionada por la generación i anterior, lo que acelera el aislamiento de fallas durante el mantenimiento.
El indicador LED en el panel frontal del A06B-6240-H306 proporciona una referencia visual rápida para los técnicos de campo sin necesidad de navegar a las pantallas de mantenimiento del CNC — una característica práctica que ahorra tiempo cuando una falla del amplificador detiene la máquina en un entorno de producción.
Un centro de mecanizado con ejes X, Y y Z accionados por servomotores alpha i en el rango de torque pequeño a mediano puede tener los tres ejes atendidos por un solo A06B-6240-H306.
La alternativa — tres módulos A06B-6240-H123 (αiSV 20-B de un solo eje) — ocuparía tres ranuras de módulo separadas y requeriría tres juegos de conexiones de barra de bus DC dentro del rack de accionamiento.
El H306 logra la misma capacidad de accionamiento de tres ejes con un juego de conexiones de bus DC, una unidad de batería y un segmento de cadena de fibra FSSB.
La clasificación de corriente asimétrica (transistor de 20A en L y M, transistor de 40A en N) es una decisión de producto deliberada: cubre la configuración común de la máquina donde se agrupan dos ejes más ligeros y un eje más pesado.
Si los tres ejes requieren la clasificación de 13A (transistor de 40A), el H307 de tres ejes o los módulos individuales de un solo eje son la selección apropiada.
Antes de especificar el H306 para una modernización o reparación, verifique la demanda de corriente pico y continua de cada motor conectado a los ejes L, M y N frente a las clasificaciones por eje del módulo.
El enlace de fibra óptica FSSB que conecta el CNC 30i/31i/32i-B al A06B-6240-H306 opera a un ancho de banda de comunicación mayor que la implementación FSSB en los accionamientos de generación 16i/18i anteriores.
Esto no es visible como una diferencia de especificación en el hardware del amplificador en sí — se utilizan los mismos conectores de fibra y tipos de cable — pero la tarjeta servo del CNC en la plataforma 30i/31i/32i-B ha sido diseñada para aprovechar el ancho de banda FSSB para un intercambio de datos servo más rápido, lo que admite los presupuestos de error de seguimiento más ajustados que exigen los contornos de alta precisión en estos controles.
Los tres ejes dentro del A06B-6240-H306 ocupan cada uno una ranura de eje FSSB.
La configuración FSSB del CNC asigna números de eje a cada ranura en la cadena de fibra durante el inicio del sistema. Para una máquina que utiliza el H306 como ejes 1, 2 y 3 en la cadena FSSB, el CNC identifica los tres dentro del mismo módulo y mantiene bucles servo independientes para cada uno.
Si un eje desarrolla una falla, los otros dos permanecen disponibles dependiendo del tipo de falla y la configuración de seguridad de la máquina.
La pantalla LED de 7 segmentos del A06B-6240-H306 en el panel frontal muestra el estado del accionamiento y los códigos de alarma. Los estados de operación normales se muestran como lecturas numéricas; los estados de alarma muestran códigos alfanuméricos que hacen referencia a categorías de falla específicas. Los patrones de falla comunes incluyen:
Alarma 6 / Alarma b — Sobrecarga o falla IPM en uno o más ejes. Verifique los cables de alimentación del motor en busca de averías de aislamiento, la resistencia del bobinado del motor en busca de cortocircuitos entre fases o a tierra, y la integridad del conector en la caja de empalmes del motor. Una falla IPM que persiste con el motor desconectado apunta a un módulo de transistor defectuoso dentro del accionamiento.
Alarma 5 (LVDC)
— Bajo voltaje del bus DC de la fuente aiPS. Verifique la aiPS en busca de su propia condición de alarma antes de asumir que el H306 está defectuoso. La aiPS y el H306 comparten el mismo bus DC; un problema de fuente de alimentación afecta a todos los módulos del bus simultáneamente.
Alarma 1 (FAL) — El ventilador de enfriamiento interno se ha detenido. El ventilador en el H306 está disponible por separado y es reemplazable sin reemplazar todo el módulo. Verifique los conectores del ventilador antes de condenar el módulo por una falla del ventilador.
A nivel de componente, los módulos de transistores IPM para cada eje, el ventilador de enfriamiento interno, la batería del codificador y los fusibles del bus DC están disponibles como repuestos separados y pueden ser reemplazados por ingenieros de servicio calificados durante una revisión del módulo, extendiendo la vida útil de la unidad sin un intercambio completo del módulo.
Preguntas frecuentesP1: ¿Puede el A06B-6240-H306 accionar motores de la serie beta i (βiS) además de los motores alpha i?
Sí. Los motores de la serie Beta i que caen dentro de las clasificaciones de corriente de cada eje — particularmente los motores βiS más ligeros (clase 0.4, 0.5, 1, 2kW) que se acoplan a la salida de 6.5A de los ejes L y M, y los motores βiS medianos compatibles con los 13A del eje N — pueden ser accionados por el H306 con las entradas de parámetros de tipo de motor apropiadas en la configuración servo del CNC. Confirme la corriente nominal del motor βiS específico frente al canal de eje aplicable antes de conectar. La entrada del parámetro No. 2020 del CNC, tipo de motor, debe coincidir con el motor físicamente conectado.
P2: ¿Se puede mezclar el A06B-6240-H306 con módulos SVM de generación i A06B-6114-H1xx en el mismo bus de accionamiento?
P3: ¿Cuál es el enfoque correcto cuando uno de los tres ejes en el A06B-6240-H306 desarrolla una falla, y los otros dos funcionan normalmente?
Primero, aísle si la falla está en el motor, el cable de alimentación del motor o el amplificador en sí. Desconecte el cable de alimentación del motor del eje con falla en el punto de conexión del amplificador y encienda el CNC — si la alarma se borra con el motor desconectado, la falla está en el motor o el cable, no en el amplificador. Si la alarma permanece con el motor desconectado, la etapa de transistores del amplificador o el circuito de control para ese eje ha fallado y el módulo requiere servicio o cambio. Los dos ejes que funcionan pueden permanecer operativos durante el diagnóstico siempre que la lógica de seguridad de la máquina permita ejecutar un sistema de accionamiento parcialmente alarmado, pero la producción en el eje con falla no puede reanudarse hasta que se resuelva la falla.
P4: ¿Qué parámetros deben configurarse al reemplazar un A06B-6240-H306 defectuoso por una unidad nueva o reacondicionada?
Los parámetros servo que vinculan directamente el amplificador con los motores específicos se almacenan en el CNC, no en el amplificador — por lo que un reemplazo directo del amplificador (mismo H306 por H306) generalmente no requiere cambios de parámetros, siempre que la configuración de hardware de la unidad de reemplazo coincida con la original. Sin embargo, después de instalar cualquier amplificador nuevo, verifique que la inicialización del amplificador del CNC se complete sin alarmas SV5136 (desajuste de tipo de motor) o SV5061 (desbordamiento de error servo). Verifique la asignación de ejes FSSB a través de la pantalla de mantenimiento de servo para confirmar que los tres ejes se identifican correctamente. Si la unidad de reemplazo tiene una revisión de hardware diferente, consulte la guía de inicio de servo de Fanuc para obtener notas sobre parámetros específicas de la revisión.
P5: ¿Cómo afecta la corriente de entrada nominal de 34A del A06B-6240-H306 al dimensionamiento de la fuente de alimentación αiPS para un armario multieje?
La fuente de alimentación αiPS debe manejar la suma de las corrientes de entrada nominales de todos los módulos SVM y αiSP (husillo) que suministra. Los 34A del H306 son su demanda pico de entrada nominal — en la práctica, la corriente promedio a cargas de corte típicas es menor, pero la αiPS debe dimensionarse para suministrar la demanda pico simultánea en el peor de los casos de todos los módulos conectados. Para un armario con un H306 más un módulo de husillo, sume los 34A del H306 a la entrada nominal del módulo de husillo, aplique un factor de demanda del sistema (típicamente 0.7–0.8 para operación pesada simultánea en todos los ejes) y seleccione el αiPS que exceda esta demanda combinada. Subdimensionar la αiPS en relación con la corriente de entrada combinada de los módulos produce alarmas LVDC bajo carga pesada simultánea de los ejes.
