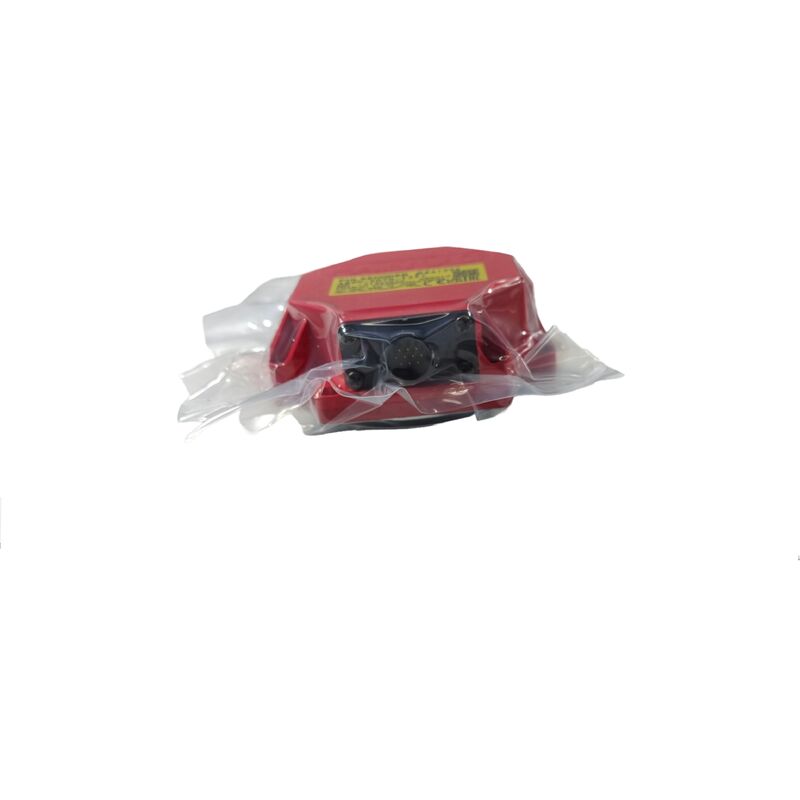

FANUC A860-2120-T511 Encoder de motor de eje ¢ Alfa i BZi Sensor para sistemas de eje de CA de FANUC

Cuando un huso CNC no se orienta, el tapping rígido produce hilos malos, o el control lanza una alarma del sensor del huso, el problema a menudo se remonta a un componente: el codificador del motor del huso.El valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero.is the factory-matched feedback sensor for FANUC's Alpha i series AC spindle motors — a magnetic gear-tooth sensor that gives the spindle amplifier the continuous speed and position data it needs to run orientation, eje C, y sincronizó los ciclos de alimentación con confianza.

Qué es realmente este codificador

El A860-2120-T511 pertenece a la empresa FANUC.Familia de sensores alfa i BZi (BZ)- una línea de unidades de detección magnética diseñada específicamente para la retroalimentación del motor del eje de CA en el ecosistema CNC de FANUC.el sensor BZi lee los dientes de un anillo de engranaje de precisión montado en el eje del motor del husillo, generando una señal de alta frecuencia que el accionamiento del husillo convierte en datos de velocidad y posición angular.

Este enfoque de detección magnética le da al sensor BZi una ventaja práctica en el duro entorno de un motor de husillo: no se ve afectado por niebla de aceite, polvo metálico,o la vibración y el ciclo térmico que caracterizan las aplicaciones industriales de husillo que funcionan a altas RPM sostenidas.

Especificaciones técnicas

La arquitectura de los sensores BZi

La tecnología de sensores BZi de FANUC funciona con un principio sencillo pero fiable: un anillo dentado está montado con precisión en el eje del eje del motor y gira con él.fijado a la carrocería del motor, detecta el paso de cada diente magnéticamente y genera pulsos proporcionales a la velocidad del eje y la posición angular.

Este método de recuento de dientes de engranaje es robusto por diseño.y el campo magnético no se interrumpe por el spray de refrigerante, vapor de petróleo, y el enjambre que inevitablemente encuentran su camino en los entornos de eje de alta velocidad. FANUC's technical guidance for the BZi series specifically warns against magnetic dust accumulating on the gear teeth — and recommends periodic air blowing during maintenance — which confirms just how close to the cutting environment these sensors operate.

Lo que permite la retroalimentación del eje

La A860-2120-T511 no solo se ejecuta en segundo plano. Cada función de eje de alto valor en una máquina controlada por FANUC depende de una retroalimentación precisa y de baja latencia del eje:

Orientación del husillo¢ Detener el husillo en una posición angular precisa para cambios de herramientas, ajuste de la cabeza de perforación o carga de piezas.

Aplicación de la técnica de golpeado rígidoEl controlador calcula el paso del hilo correlacionando los pulsos del codificador del eje con la posición del servo.Un fallo del sensor aquí produce un tono de hilo incorrecto o grifos rotos.

Posicionamiento del eje CEn los centros de giro del molino, el husillo funciona como un eje giratorio controlado.La retroalimentación de la posición del sensor BZi permite que el accionamiento del husillo mantenga la posición angular bajo la carga de corte.

Sincronización de rosca y alimentaciónEn los tornos, los datos de velocidad del husillo se introducen directamente en el cálculo del ciclo de roscado G32/G76.La degradación del sensor del husillo generalmente aparece primero como un hilo irregular antes de que progrese a fallas directas.

Familia de sensores Alpha i BZi La serie A860-2120

La serie A860-2120 cubre varias variantes de conector y cable del conjunto de sensores Alpha i BZi. El sufijo del número de pieza indica la configuración de conexión específica:

• Las demás:(p. ej., A860-2120-V004, A860-2120-V005) ‡ variantes del conjunto de sensores, normalmente sin cable o con conectores alternativos
• Las demás:(p. ej., A860-2120-T401, A860-2120-T511) ¢ conjuntos de sensores con cable y conector integrados para su instalación directa

ElT511: el número de personasLa variante viene con su cable y enchufe preinstalados, listos para su montaje directo y conexión al motor del eje y al amplificador sin ensamblaje adicional.Para equipos de mantenimiento que sustituyen un sensor fallido, esto ahorra un tiempo de instalación significativo en comparación con la reconstrucción de una terminación de conector en el campo.

Máquinas CNC donde se encuentra este codificador

Los motores de husillo FANUC Alpha i con la familia de sensores A860-2120 BZi se instalan en una amplia sección transversal de equipos CNC producidos durante la década de 2000 hasta el presente:

Centros de mecanizado CNC- centros de mecanizado horizontales y verticales de Mazak, Makino, DMG Mori, Okuma, Doosan y otros fabricantes que utilizan controles de las series FANUC 0i, 16i, 18i o 30i

Tornos CNC y centros de torneado- centros de giro de dos y varios ejes en los que la retroalimentación de la velocidad del husillo rige los ciclos de roscado y el acabado de la superficie de la pieza

Centros de transformación- Máquinas multitarea que requieren posicionamiento del eje C del eje y sincronización con herramienta accionada

Líneas de mecanizado dedicadas cabezas de husillo de líneas de transferencia y máquinas herramienta de uso especial con accionamiento de husillo FANUC de la serie SPM

La instalación de sensores es importante

El sensor BZi requiere un ajuste preciso de la brecha de aire entre la cabeza del sensor y los dientes del anillo de engranajes.El contacto físico demasiado estrecho y durante la expansión térmica o vibración puede dañar el sensor.

El procedimiento de instalación de FANUC consiste en centrar el sensor utilizando la pantalla de diagnóstico del amplificador mientras gira el huso lentamente, luego bloqueando el montaje una vez que la señal es estable.Este paso de centración esobligatorio después de cada reemplazo del sensorY es también por eso que el cable pre cableado de la variante T511 es útil, ya que elimina una variable del proceso de instalación.

Preguntas frecuentes

P1: ¿Qué función desempeña la A860-2120-T511 en una máquina CNC FANUC?

Es el sensor de retroalimentación de posición y velocidad del motor del husillo, detecta el paso de los dientes de engranaje en el eje del motor y envía estos datos al amplificador del husillo FANUC,que lo utiliza para el control de velocidad del husillo, orientación, sincronización de toque rígido y funciones de posicionamiento del eje C.

P2: ¿Qué amplificadores de husillo FANUC y controles CNC son compatibles con este sensor?

El A860-2120-T511 está diseñado paraMotor de eje de corriente alterna de la serie FANUC Alpha iEl sistema de control automático es compatible con los sistemas CNC en el sector de la fabricación de equipos de control automático.FANUC 0i, 16i, 18i, 21i, 30i, 31i y 32iSiempre confirme con la placa de identificación del motor y la documentación del amplificador antes de pedir.

P3: ¿El sensor necesita calibración o ajuste después de su sustitución?

Sí. Después de instalar el A860-2120-T511, unse requiere el procedimiento de centraciónpara ajustar el espacio de aire correcto entre la cabeza del sensor y el anillo de engranajes, mediante la pantalla de diagnóstico del amplificador del husillo mientras gira el husillo a baja velocidad.Saltarse este paso conduce a errores de detección y alarmas de husillo.

P4: ¿Qué causa que este sensor falle, y cuáles son las señales de advertencia?

Las causas comunes incluyen el desgaste de los rodamientos del motor que permite un desgaste excesivo del eje, la contaminación del anillo de engranajes con un enjambre magnético, daños en los cables por calor o refrigerante y corrosión de los conectores.Las señales de advertencia incluyen fallas intermitentes en la orientación del eje, profundidad del grifo rígida inconsistente, alarmas del sensor del eje (códigos de alarma SV o SP en los sistemas FANUC) y velocidad del eje inestable a bajas RPM.

P5: ¿Cuál es la diferencia entre las variantes con sufijo T y con sufijo V de la serie A860-2120?

Ambos son conjuntos de sensores Alpha i BZi para los mismos motores.El sufijo VLas variantes (por ejemplo, A860-2120-V004, V005) son unidades de sensores típicamente sin anillo de montaje o con configuraciones de cable alternativas.El sufijo Tlas variantes (por ejemplo, A860-2120-T511) incluyen un cable y un conector integrados, listos para su instalación directa en conexión.Confirme la variante requerida con el número de parte del sensor existente del motor antes de comprar.
