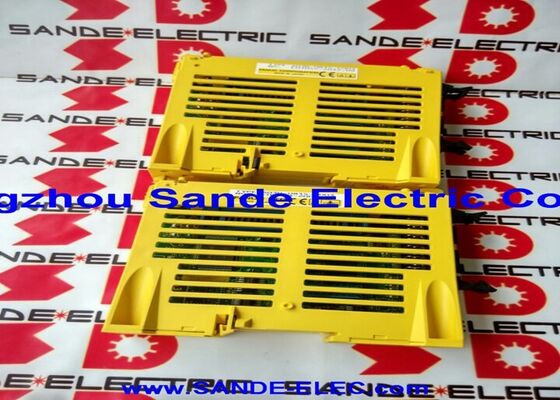

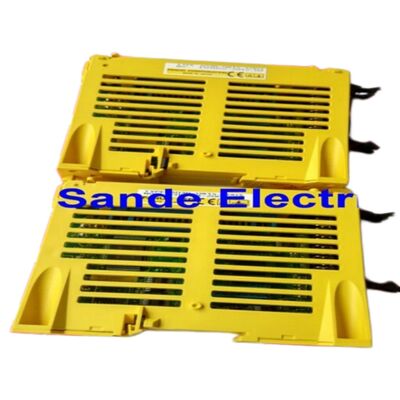

Módulo amplificador servo Fanuc A06B-6132-H002 A06B6132H002 A06B-6132-H002

Fanuc A06B-6132-H002 | Módulo Servo I/O Link Beta — BSVM1-20i, 200–240VAC, 8A/6.8A, 50/60Hz, Serie βiSV20, CNC

Descripción general

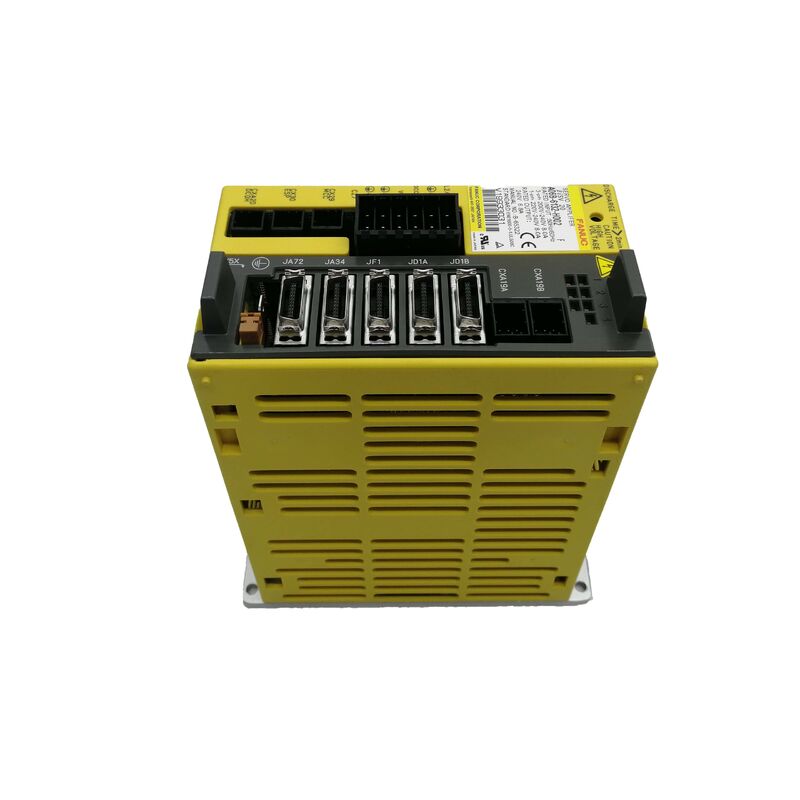

El Fanuc A06B-6132-H002 es un módulo amplificador servo de la serie Beta i configurado para la interfaz de comunicación I/O Link de Fanuc, con una tensión nominal de 200–240V AC y una capacidad de corriente de entrada de 8A y salida de 6.8A.

Esta es la configuración BSVM1-20i — el "20i" identifica la clase de salida dentro de la serie Beta i, dimensionada para accionar servomotores Fanuc de la serie βi utilizados en ejes auxiliares, ejes rotativos y control de dispositivos periféricos en máquinas herramienta CNC.

Los amplificadores servo Beta i con I/O Link ocupan un nicho específico en la arquitectura de accionamiento de Fanuc.

Mientras que los ejes principales de la máquina suelen ser accionados por amplificadores de la serie alpha que se comunican con el CNC a través de FSSB (Fanuc Serial Servo Bus), los ejes auxiliares, cambiadores de herramientas, sistemas de paletas y mesas giratorias de cuarto eje utilizan frecuentemente accionamientos de la serie Beta que se conectan a través del protocolo I/O Link.

Esto separa el control de movimiento auxiliar del bus servo de ejes principales, permitiendo al constructor de la máquina ubicar el accionamiento auxiliar de forma independiente y conectarlo a través del PMM (Power Mate Manager) o directamente a través de I/O Link a controladores CNC Fanuc compatibles, incluyendo los modelos de las series 15, 16, 18, 20, 21 y 0i.

Una consideración práctica clave con el A06B-6132-H002 es el requisito de carga de parámetros. A diferencia de los accionamientos que vienen preconfigurados y funcionan inmediatamente después de la conexión, el BSVM1-20i requiere que los parámetros servo específicos del motor se carguen en la unidad antes de que funcione.

Esto no es un fallo — es por diseño, permitiendo que el mismo módulo físico se configure para diferentes modelos de motor Beta i cargando el conjunto de parámetros apropiado a través del CNC o software dedicado de carga de parámetros. Una unidad de reemplazo suministrada sin sus parámetros precargados mostrará alarmas y se negará a funcionar hasta que se transfieran los datos de parámetros correctos.

Especificaciones clave

Interfaz I/O Link — Arquitectura de Eje Beta en Sistemas CNC Fanuc

I/O Link de Fanuc es un protocolo de comunicación serial dedicado que conecta dispositivos periféricos, módulos de E/S y amplificadores servo de la serie Beta a los controles CNC Fanuc sin ocupar posiciones en el bus servo principal FSSB.

Para el A06B-6132-H002, esto significa que el amplificador se conecta a través de la cadena I/O Link — el CNC comunica comandos del motor y recibe retroalimentación a través de esta interfaz en lugar de a través de la FSSB de fibra óptica utilizada por los amplificadores de la serie alpha en los ejes principales.

En el diseño práctico de máquinas herramienta, la configuración servo Beta I/O Link es la solución estándar para cuartos ejes, motores de indexación de torreta, actuadores de sujeción de paletas y otros ejes auxiliares donde los requisitos de calidad del control de posición son consistentes con las capacidades del motor Beta y no se necesita comunicación FSSB de ancho de banda completo.

El CNC controla estos ejes a través de la función PMM (Power Mate Manager), tratándolos como posiciones controladas adicionales dentro de la secuencia de movimiento general de la máquina.

La conexión I/O Link también permite la comunicación con otros dispositivos de E/S en el mismo enlace — estaciones de botones, módulos de E/S de relé, módulos de accionamiento Beta adicionales — todos compartiendo la misma cadena serial y reduciendo el número total de cables en el armario de control en comparación con las conexiones individuales cableadas.

Carga de parámetros — Esencial antes de la puesta en marcha

La dependencia de parámetros del módulo BSVM1-20i es el único requisito operativo que lo distingue del reemplazo de accionamiento plug-and-play.

Los parámetros definen las características específicas del motor que el accionamiento necesita para controlar el motor correctamente: número de pares de polos, resolución del codificador, corriente nominal, corriente máxima, ganancia del bucle de velocidad, ganancia del bucle de posición y una serie de otros valores específicos del modelo de motor.

En la puesta en marcha inicial o después de reemplazar una unidad defectuosa, los parámetros se cargan desde la memoria de parámetros del CNC a la RAM interna del BSVM1-20i a través de la ruta de comunicación I/O Link.

El procedimiento implica entrar en el modo de escritura de parámetros en el CNC, seleccionar el eje de accionamiento Beta y ejecutar la secuencia de inicialización de parámetros.

Una vez cargados, los parámetros persisten a través de ciclos de encendido normales — solo se pierden si la batería de respaldo del módulo se descarga por completo o se realiza una inicialización completa de parámetros.

Preguntas frecuentes

P1: ¿Qué sucede si el A06B-6132-H002 se reemplaza sin cargar los parámetros primero?

El accionamiento mostrará alarmas servo en el panel del CNC y se negará a funcionar. Las alarmas comunes incluyen SV-401 (alarma de sobrecorriente) y SV-9001 o errores de inicialización similares, dependiendo de la versión del software de control. El accionamiento no es defectuoso — simplemente no tiene datos de configuración del motor.

Los parámetros deben cargarse desde el controlador CNC antes de que el eje pueda operar. Tenga la copia de seguridad de parámetros del accionamiento original, u obtenga el conjunto de parámetros correcto para el tipo específico de motor Beta de la documentación de parámetros de la máquina antes de la instalación.

P2: ¿Qué controles CNC son compatibles con la interfaz I/O Link del A06B-6132-H002?

El A06B-6132-H002 es compatible con los controles CNC Fanuc que admiten la comunicación servo I/O Link, incluyendo las series 15 (versiones posteriores), 16, 18, 20, 21 y 0i.

La función específica de control de eje PMM (Power Mate Manager) o I/O Link debe estar habilitada en las opciones de software del CNC y el eje configurado en los parámetros de control. La compatibilidad con una máquina específica debe verificarse con la documentación del fabricante de la máquina o la matriz de compatibilidad de accionamientos de Fanuc.

P3: ¿Qué modelos de motor Beta i puede accionar el BSVM1-20i?

El BSVM1-20i está dimensionado para el rango de motores βiS 4 y βiS 8 dentro de la familia de servomotores Beta i, que cubren la capacidad de salida de rango bajo a medio de la serie Beta.

La compatibilidad real con el modelo de motor depende de la configuración de parámetros cargada en el accionamiento — el módulo se puede configurar para accionar diferentes variantes de motor Beta i dentro de su envolvente de corriente cargando el conjunto de parámetros correspondiente. Confirme el modelo de motor objetivo con la tabla de selección de amplificadores servo de la serie Beta de Fanuc.

P4: La corriente de entrada es de 8A y la de salida es de 6.8A, ¿por qué la entrada es mayor que la salida?

La corriente de entrada se extrae de la fuente de alimentación AC, que incluye las pérdidas de conversión en el rectificador y el banco de condensadores del bus DC, la propia fuente de alimentación lógica del accionamiento y la capacidad de descarga regenerativa.

La corriente de salida de 6.8A es la corriente AC sostenida entregada a los devanados del motor.

La diferencia representa las pérdidas de la electrónica de potencia (disipación de calor en los transistores de conmutación) y la sobrecarga del circuito interno del accionamiento. La capacidad de corriente pico durante las transiciones de aceleración excede la salida continua nominal.

P5: ¿Se puede reparar el A06B-6132-H002 si falla el módulo?

Sí. El BSVM1-20i tiene una arquitectura de circuito bien documentada y es reparado rutinariamente por talleres de servicio capacitados por Fanuc. Los modos de fallo comunes incluyen la degradación de condensadores en el bus DC, fallos de transistores de salida (generalmente por fallos de aislamiento del cable del motor que causan corriente de fallo), y fallos de circuitos de interfaz I/O Link por transitorios eléctricos.

Un módulo reparado y probado con los parámetros correctos cargados es funcionalmente equivalente a un módulo nuevo.

Los programas de intercambio — donde la unidad defectuosa del cliente se reacondiciona y se devuelve, o se suministra una unidad pre-probada — son el modelo comercial estándar para obtener reemplazos del A06B-6132-H002.
