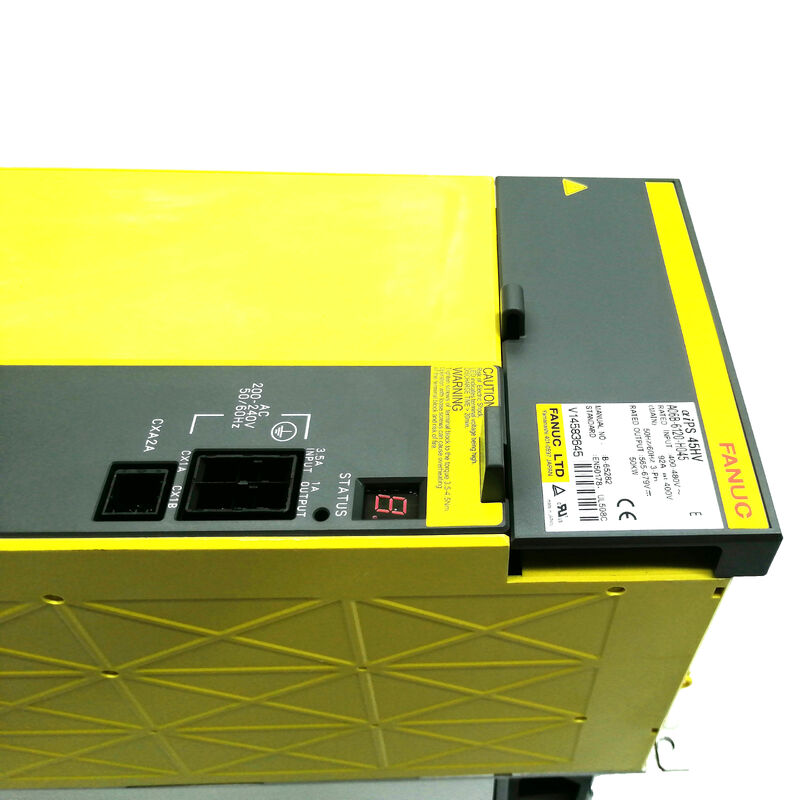

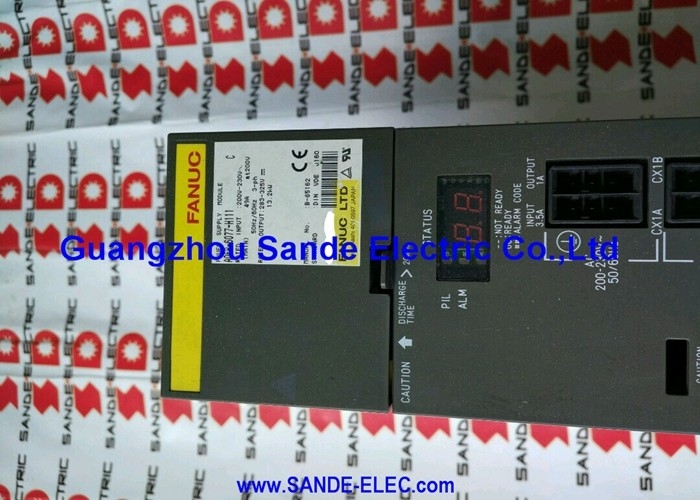

A06B-6120-H045 Módulo de suministro de energía de Fanuc A06B6120H045 AO6B-6I2O-HO45

Fanuc A06B-6120-H045 | Fuente de alimentación Alpha i HV PSM-45HVi — Carcasa de 150 mm, transistores de 1200 V, 50 kW, entrada de 400-480 V, PCB de cableado A16B-2203-0637, diagnóstico de ventilador AL-A / AL-2

Descripción general

La Fanuc A06B-6120-H045 es el módulo de 50 kW de la familia de fuentes de alimentación alpha i HV (alto voltaje) de primera generación de Fanuc — la serie A06B-6120 que toma 400-480 V trifásicos directamente del suministro de la instalación y los convierte al bus de CC elevado de 565-679 V del que dependen los amplificadores servo y de husillo alpha i con clasificación HV.

Su carcasa de 150 mm de ancho es el identificador físico que la distingue en el armario eléctrico: más estrecha que las clases de PSM más grandes de la serie de 200 V, pero sustancialmente más ancha que los módulos de 90 mm o 60 mm, lo que refleja los requisitos de disipación de calor y espacio de componentes de un diseño de 50 kW y 92 A que trabaja con transistores con clasificación de 1200 V.

La clasificación de transistores de 1200 V no es arbitraria.

El bus de CC que produce este módulo oscila entre 565 V en el extremo inferior y 679 V durante el funcionamiento normal, con picos transitorios por encima de esto durante eventos activos de regeneración. Los transistores que conmutan este bus deben tener clasificaciones de voltaje de bloqueo cómodamente por encima del voltaje pico del bus: la clasificación de 1200 V proporciona el margen de reducción necesario.

Esta es una de las diferencias de ingeniería más claras entre la familia aiPS de 200 V (A06B-6110) y la familia HV (A06B-6120): los transistores HV son de una especificación diferente por completo, elegidos para el voltaje de bus elevado en lugar de simplemente escalados del diseño de 200 V.

La PCB de cableado dentro del A06B-6120-H045 lleva el número de pieza de Fanuc A16B-2203-0637.

Esta placa maneja las funciones de interfaz entre los circuitos internos del módulo y las conexiones de alimentación al suministro externo y al bus de CC. Al igual que otros ensamblajes de placas alpha i PSM, no está disponible como pieza de repuesto independiente a través de canales estándar: el intercambio de módulos o la reparación especializada de placas son las vías de servicio cuando se diagnostica una falla a nivel de placa.

Especificaciones clave

Carcasa de 150 mm — Planificación del armario y ajuste mecánico

El ancho de 150 mm sitúa al PSM-45HVi en la misma clase de carcasa que varios módulos de gama media de la familia alpha i de 200 V. En un rack de accionamiento HV, el PSM-45HVi está flanqueado por los módulos SVM y SPM alpha i HV en su lado del bus de CC, y el reactor de CA y las conexiones de suministro en el otro.

La disposición mecánica sigue la misma disposición de barras colectoras que la serie de 200 V: conexiones de barras colectoras superior e inferior para el enlace de CC, conectores laterales para la alimentación de control y señales de alarma.

Una máquina diseñada originalmente para el PSM-45HVi tendrá la ranura del armario dimensionada para 150 mm; la instalación de un módulo de diferente ancho requeriría una modificación física del arreglo de montaje.

Para los fabricantes de máquinas que adquieren un PSM-45HVi para una nueva construcción, el formato estándar de 150 mm significa que el módulo se integra en los racks de accionamiento utilizando el mismo hardware de montaje y ensamblajes de barras colectoras especificados por Fanuc para la familia HV.

Para los ingenieros de mantenimiento que adquieren un reemplazo, el formato de 150 mm es un parámetro de verificación útil: confirme que la unidad de reemplazo es la variante de 150 mm antes de realizar el pedido, ya que la familia A06B-6120 abarca varias clases de potencia con diferentes anchos de carcasa.

El bus de CC de 565-679 V — Por qué estos voltajes

El suministro trifásico de CA de 400 V tiene un voltaje pico de línea a línea de aproximadamente 566 V (400 × √2). El puente de diodos trifásico en el rectificador de entrada del PSM-45HVi carga los condensadores del bus de CC a este valor pico sin carga, de ahí el límite inferior de 565 V del rango de salida regulado.

Bajo la regulación de voltaje del front-end activo, el bus se mantiene dentro de 565-679 V durante el funcionamiento normal. El límite superior representa el voltaje máximo permitido del bus antes de que intervenga el circuito de protección de sobrevoltaje (AL-7).

Durante la desaceleración rápida del husillo — un motor de husillo de 22 kW que pasa de 6000 rpm a cero en menos de dos segundos, por ejemplo — el motor actúa como un generador, empujando corriente de regreso hacia el bus. El front-end activo invierte esta energía de regreso al suministro de 400 V en lugar de permitir que el voltaje del bus suba a AL-7.

La efectividad de esta regeneración activa es la razón por la que el PSM-45HVi está especificado para máquinas grandes con husillos de alta inercia; sin ella, la energía regenerada de una desaceleración pesada del husillo requeriría una resistencia de descarga muy grande, y la carga térmica del armario durante un turno de aceleraciones y desaceleraciones repetidas del husillo sería severa.

Alarmas de ventilador: AL-2 y AL-A en el contexto del sistema HV

El PSM-45HVi utiliza la misma arquitectura de doble ventilador que la familia PSM alpha i de 200 V, y la separación de alarmas entre AL-2 (ventilador interno) y AL-A (ventilador del disipador de calor externo) tiene aún más urgencia a 50 kW de salida que a niveles de potencia más bajos.

A 50 kW, el calor generado en los módulos de transistores de 1200 V bajo carga nominal es sustancial.

El ventilador del disipador de calor externo (A90L-0001-0509) es el mecanismo principal para eliminar este calor: fuerza el aire ambiente a través del bloque del disipador de calor con aletas donde se montan los transistores. Si este ventilador se detiene (AL-A), la temperatura del disipador de calor aumenta rápidamente. Qué tan rápido depende de la carga: a 50 kW de salida en un corte de producción, la tasa de aumento de temperatura sin el ventilador es significativamente más rápida que a carga parcial.

El margen entre la temperatura ambiente y el umbral de protección AL-3 (sobretemperatura del disipador de calor) se consume en minutos en lugar de horas. Por lo tanto, AL-A en un PSM-45HVi en producción es una alarma de detener e investigar, no una de registrar y continuar.

El ventilador interno (A90L-0001-0441#39) cumple una función diferente pero igualmente importante: gestiona el entorno térmico de la PCB de control dentro de la carcasa del módulo. La temperatura de la PCB influye en la fiabilidad a largo plazo de los condensadores electrolíticos y otros componentes sensibles a la temperatura de la placa de control.

AL-2 (ventilador interno detenido) requiere un reemplazo inmediato del ventilador: la operación continua con el ventilador interno fallido acelera el envejecimiento de los componentes de la placa de control a una tasa que acorta mediblemente la vida útil del módulo.

Ambos ventiladores son piezas de repuesto que se almacenan por separado y se pueden reemplazar sin cambiar el módulo completo.

Primera generación A06B-6120 en el campo hoy

La serie HV aiPS de primera generación A06B-6120 se produjo en la misma época que la familia de 200 V A06B-6110, aproximadamente de 2004 a finales de la década de 2000, antes de que la serie HV de segunda generación A06B-6150 la reemplazara.

Las máquinas construidas en esa ventana de producción ahora se acercan o superan los quince años de servicio, lo que significa que las unidades PSM-45HVi actualmente en el campo están entrando en el rango de edad en el que la inspección proactiva de componentes térmicos y el reemplazo de ventiladores tiene un fuerte sentido económico.

Una parada de producción no planificada en un centro de mecanizado grande — la máquina típica para el PSM-45HVi — conlleva un costo de tiempo de inactividad por hora sustancialmente mayor que una parada de mantenimiento programada.

Preguntas frecuentes

P1: ¿Se puede usar el PSM-45HVi en un suministro norteamericano de 480 V además del suministro europeo de 400 V?

Sí. El rango de entrada de 400-480 V acomoda tanto los suministros de 400 V estándar en Europa como los suministros trifásicos de 480 V (línea a línea) comunes en las instalaciones industriales norteamericanas. Se admiten tanto 50 Hz como 60 Hz.

El front-end activo del módulo regula la salida del bus de CC dentro de 565-679 V en todo este rango de entrada, manteniendo un rendimiento constante independientemente de si el suministro de la instalación es de 400 V/50 Hz o 480 V/60 Hz.

P2: Cuando el PSM-45HVi muestra AL-3 (sobretemperatura del disipador de calor), ¿es siempre un fallo de refrigeración, o puede indicar un transistor defectuoso?

AL-3 se activa cuando un sensor térmico en el disipador de calor excede su umbral. La causa más común es un fallo de refrigeración — AL-A (ventilador externo detenido) que se pasó por alto o se pospuso, o un disipador de calor bloqueado con acumulación de polvo y virutas que impiden el flujo de aire.

Un transistor defectuoso que consume una corriente en reposo superior a la normal también puede generar calor excesivo y eventualmente llevar la temperatura del disipador de calor al umbral AL-3, incluso con el ventilador en funcionamiento.

Si AL-3 ocurre con ambos ventiladores confirmados como operativos y las aletas del disipador de calor limpias, los módulos de transistores requieren inspección. Si AL-A precedió a AL-3, restaure primero la refrigeración; el AL-3 se borrará una vez que el disipador de calor se enfríe, y los transistores pueden no dañarse si el evento de sobrecalentamiento fue breve.

P3: ¿Cómo se relaciona la serie A06B-6120 de primera generación del PSM-45HVi con los módulos aiPS HV de segunda generación? ¿Existe una designación de reemplazo?

La familia PSM HV alpha i de segunda generación lleva la designación de serie A06B-6150. El A06B-6150-H045 es el equivalente de segunda generación del A06B-6120-H045, proporcionando la misma salida de 50 kW con la misma entrada de 400-480 V y la misma salida de bus de CC de 565-679 V.

Los dos son compatibles con los mismos módulos amplificadores alpha i HV posteriores (A06B-6127 SVM, A06B-6121 SPM). La instalación de un A06B-6150-H045 como reemplazo de un A06B-6120-H045 defectuoso no requiere cambios de parámetros ni ajustes de cableado.

P4: La PCB de cableado del A06B-6120-H045 es A16B-2203-0637. ¿Es esta la misma placa utilizada en otros módulos de la serie A06B-6120?

El A16B-2203-0637 aparece específicamente en el A06B-6120-H045. Otros módulos de la serie A06B-6120 (diferentes clases de potencia) pueden usar números de pieza de placa diferentes.

Al buscar una reparación a nivel de placa para el H045, la designación A16B-2203-0637 debe coincidir exactamente; la sustitución de una placa de una variante diferente de A06B-6120 no es apropiada sin verificar que las especificaciones de la placa coincidan.

Para la mayoría de las situaciones de campo, el intercambio de unidades completas es más práctico que la búsqueda a nivel de placa.

P5: ¿Qué código AL aparece cuando el PSM-45HVi pierde una fase de entrada y cómo se debe investigar?

AL-E indica que el módulo ha detectado una condición de fase abierta — falta una de las tres fases de entrada de CA o está severamente reducida. Pasos de investigación: compruebe individualmente los tres fusibles de entrada (un fusible abierto monofásico es una causa común y no siempre es visible solo por inspección visual; use un multímetro para confirmar la continuidad), confirme que el disyuntor que alimenta el módulo no se ha disparado en un polo y mida los tres voltajes de fase en los terminales de entrada del PSM-45HVi bajo carga para descartar un fallo del cable de suministro. AL-E no indica un fallo interno del PSM; es un evento de calidad del suministro.
