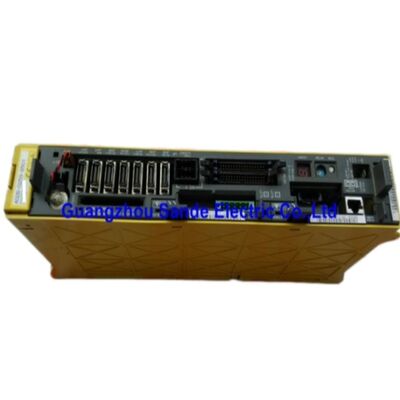

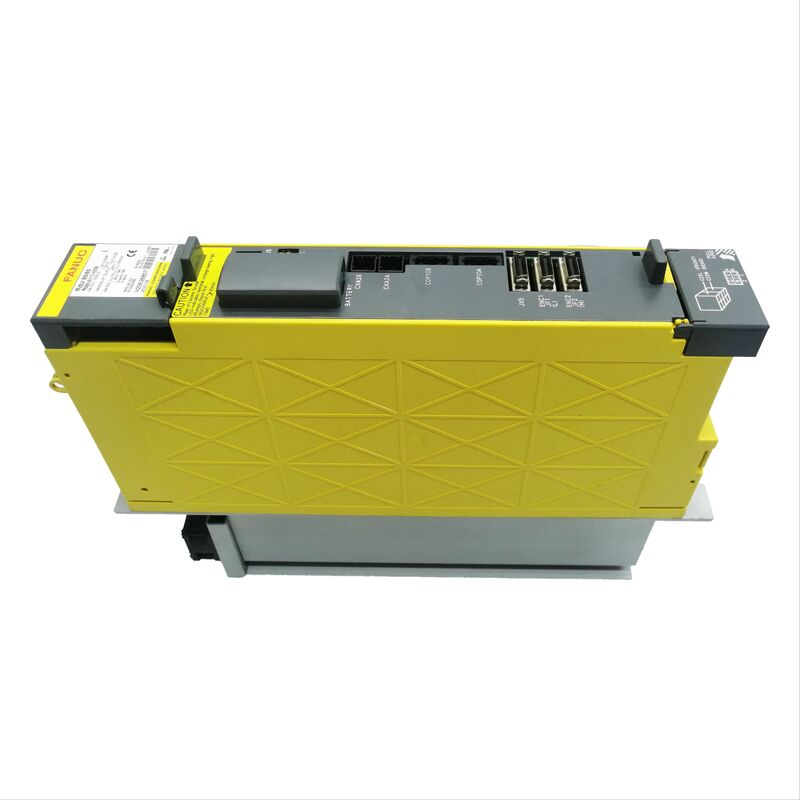

A06B-6117-H205 Fanuc Servo amplificador módulo A06B6117H205 A06B-6117-H205

Módulo Servodrive Dual-Axis FANUC A06B-6117-H205 Alpha i

Descripción general

El A06B-6117-H205 es un módulo amplificador servodrive dual-axis Alpha i utilizado en sistemas de movimiento FANUC que requieren una disposición de dos ejes compacta con salida estable en ambos canales.

Las listas de reemplazo públicas identifican consistentemente este modelo como AiSV-20/20, lo que lo sitúa en la familia de servodrives dual-axis Alpha i en lugar de en las secciones de spindle o de fuente de alimentación del gabinete.

En el servicio práctico de máquinas, un módulo como este se elige generalmente para mantener un sistema de control existente en su arquitectura de drive original. Esto es importante porque los amplificadores FANUC dual-axis normalmente se emparejan no solo por voltaje y corriente, sino también por la disposición del gabinete, la estructura de comunicación y el emparejamiento exacto de ejes ya utilizado en la máquina.

Por esta razón, la posición más útil en la página del producto es técnica y directa: este es un módulo servodrive dual-axis FANUC Alpha i para reemplazo, reparación y soporte de máquinas instaladas.

Las referencias públicas también otorgan a la familia H205 un perfil eléctrico claro.

Las listas muestran comúnmente 283–325/339 V de entrada, 240 V de salida máxima, aproximadamente 5 kW de contexto de potencia, y 6.5 A de corriente de salida nominal en ambos ejes L y M.

Esto sitúa al módulo en la sección dual-axis simétrica más pequeña del rango de servodrives Alpha i, lo cual es útil al distinguirlo de módulos de capacidad mixta como las clases 20/40 o 40/80.

Especificaciones clave

Por qué la clase AiSV-20/20 es importante

Una de las cosas más prácticas del A06B-6117-H205 es que ambos ejes controlados pertenecen a la misma clase de salida. En el trabajo de mantenimiento real, esa simetría ayuda a que el módulo se ajuste a máquinas que fueron construidas originalmente alrededor de ejes emparejados de clase igual.

También facilita la identificación del amplificador frente a módulos Alpha i más grandes que pueden parecer similares en fotos de gabinetes pero que pertenecen a una familia de corriente diferente.

Debido a que es un módulo dual-axis, los compradores normalmente lo evalúan como parte de una estructura de drive de máquina completa en lugar de una unidad electrónica aislada.

Es por eso que la identidad exacta del modelo importa más que las descripciones genéricas como “drive de servodrive” o “amplificador de movimiento”.

Para los usuarios industriales, un reemplazo correcto de AiSV-20/20 se trata de restaurar el comportamiento conocido de la máquina con un cambio arquitectónico mínimo.

Preguntas frecuentes

P1: ¿Qué tipo de producto es el A06B-6117-H205?
Es un módulo amplificador servodrive dual-axis FANUC Alpha i identificado en listados públicos como AiSV-20/20.

En el uso práctico de CNC, impulsa dos ejes de servodrive desde una unidad amplificadora y se adquiere típicamente para dar soporte o restaurar una máquina existente en lugar de servir como un drive independiente de propósito general.

P2: ¿Por qué es importante la designación AiSV-20/20?
Le dice al comprador que el módulo pertenece a una clase específica de dual-axis Alpha i con el mismo nivel de corriente en ambos ejes.

En trabajos de reemplazo, ese detalle es importante porque muchas máquinas FANUC están construidas alrededor de una disposición de gabinete fija y una clase de servodrive fija, por lo que emparejar la familia correctamente ayuda a evitar errores de aplicación.

P3: ¿Son útiles las cifras de 5 kW y 6.5 A en la selección real?
Sí. Esos valores ayudan a mostrar que este es un módulo Alpha i dual-axis relativamente compacto en lugar de una unidad de mayor capacidad de clase 40/80 o 160/160.

Para los ingenieros de servicio, estos números son útiles porque proporcionan una forma rápida de distinguir el amplificador de sus miembros cercanos de la familia y confirmar si se ajusta al rango de carga del eje instalado.

P4: ¿Es este principalmente un producto de reemplazo y servicio?
Sí. Las fuentes públicas lo presentan a través de canales de piezas CNC, reparación e intercambio, lo cual es típico para hardware de drive instalado.

Los compradores normalmente adquieren este modelo para mantener una máquina existente en funcionamiento, preservar la arquitectura de control original y evitar rediseñar la disposición del amplificador alrededor de una familia diferente.

P5: ¿Qué deben verificar los compradores antes de realizar el pedido?
Los compradores deben verificar el número de parte exacto en la unidad instalada, la designación de la familia AiSV-20/20, la arquitectura de dos ejes y la disposición original del drive y la comunicación de la máquina.

Para los amplificadores FANUC, el emparejamiento correcto de la familia y los ejes suele ser más importante que la similitud de categoría general.
