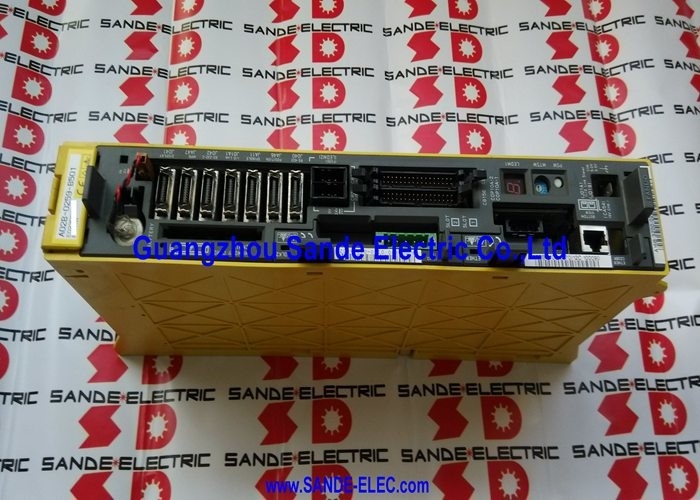

A06B-6115-H003 Módulo de alimentación de Fanuc A06B6115H003 AO6B-6II5-HOO3

FANUC A06B-6115-H003 | Módulo de fuente de alimentación regenerativa Alpha i PSMR-3i: bus de 200–240 V CA/3,8 kW CC/trifásico

PSMR: fuente de alimentación regenerativa para el sistema de propulsión Alpha i

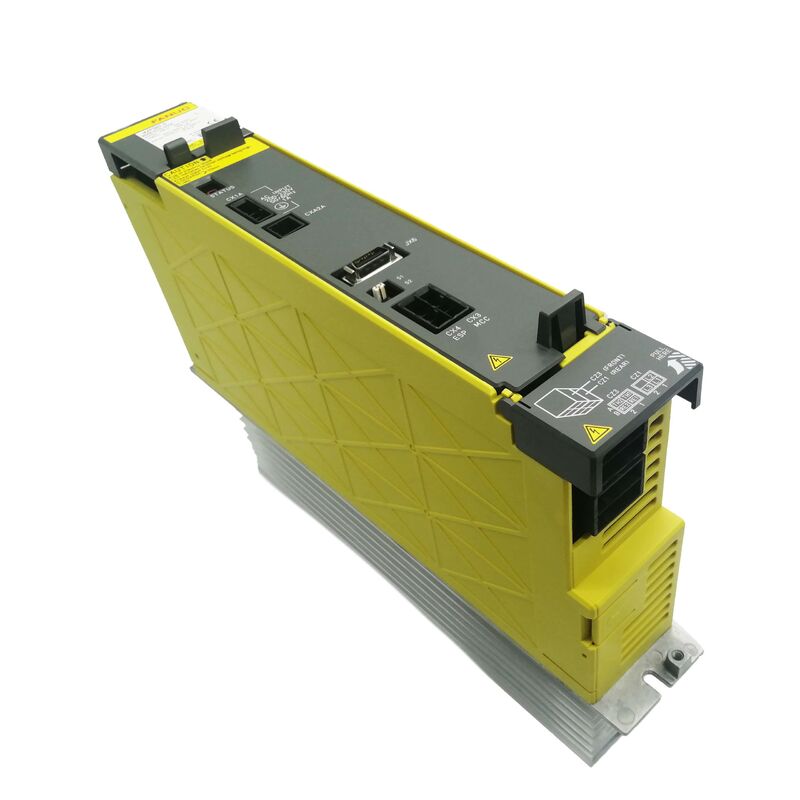

El A06B-6115-H003 es el PSMR-3i (módulo de fuente de alimentación, regenerativo, clase 3kW) de la serie de variadores Alpha i de FANUC. Es la etapa de conversión de CA a CC para todo el sistema de accionamiento: toma una red eléctrica trifásica de 200 a 240 V CA y la convierte en un bus de 283 a 339 V CC del que se alimentan los módulos de servoamplificador (SVM) y amplificador de husillo (SPM) conectados al mismo bus de CC.

La "R" en PSMR lo identifica como una fuente de alimentación regenerativa. Durante la desaceleración del motor, los amplificadores del servo y del husillo devuelven la energía de frenado a lo largo del bus de CC al módulo PSMR, que la convierte en CA y la devuelve a la red eléctrica. Esta operación regenerativa reduce la disipación de calor en el sistema de transmisión en comparación con los suministros no regenerativos que disipan la energía de frenado en forma de calor a través de resistencias. También reduce el consumo de energía en máquinas con ciclos de desaceleración frecuentes.

Con una potencia nominal de 3,8 kW, el A06B-6115-H003/PSMR-3i sirve para configuraciones de accionamiento más pequeñas: máquinas de uno o dos ejes donde la demanda total de energía continua de los módulos SVM y SPM conectados se encuentra dentro de esta clasificación. Los sistemas de variadores más grandes con mayor demanda total de energía requieren módulos PSMR de variantes de mayor calificación en las familias A06B-6115 o A06B-6121.

Especificaciones clave

Códigos de alarma: qué significa cada alarma

La pantalla LED frontal del PSMR-3i muestra códigos de alarma en caso de falla:

Leer el código de alarma en el momento de la falla es el primer paso de diagnóstico esencial: cada código identifica el circuito de falla específico y guía la reparación.

Preguntas frecuentes

P1: ¿Cuál es la diferencia entre un módulo PSM y PSMR?

PSM (Módulo de fuente de alimentación) proporciona conversión de CA a CC sin regeneración: la energía de frenado se disipa en forma de calor a través de resistencias externas. PSMR (regenerativo) devuelve la energía de frenado a la red eléctrica de CA. Los módulos PSMR reducen la disipación de calor y el consumo de energía en máquinas con ciclos de frenado frecuentes. El PSMR-3i (A06B-6115-H003) es del tipo regenerativo. Los módulos PSM y PSMR no son intercambiables; la configuración del sistema debe especificar qué tipo se utiliza.

P2: AL-2 aparece en el PSMR-3i. ¿Cuál es la acción correcta?

AL-2 indica que el ventilador de refrigeración interno (A90L-0001-0441) se ha detenido. Apague el sistema inmediatamente: funcionar sin ventilador de refrigeración provoca daños térmicos al módulo de alimentación en cuestión de minutos. Reemplace el ventilador (A90L-0001-0441) y confirme el funcionamiento del ventilador en el siguiente encendido. Verifique el conector del ventilador y el cableado antes de reemplazar el ventilador, ya que un conector flojo es una causa común.

P3: El PSMR-3i muestra AL-5 (condensador no recargado). ¿Qué causa esto?

AL-5 ocurre cuando los capacitores del bus de CC no se cargan al voltaje esperado dentro del tiempo especificado después del encendido. Causas comunes: falta una fase del suministro de entrada de CA o el voltaje es bajo; falla del circuito interno de precarga; Degradación del condensador (unidades muy antiguas). Primero verifique las tres fases del suministro de CA entrante. Si se confirma que la energía trifásica es buena, se requiere servicio interno.

P4: ¿Se puede reparar el A06B-6115-H003 o se debe reemplazar?

La reparación está disponible y es rentable para los módulos PSMR. Los puntos de falla comunes incluyen los diodos rectificadores, los transistores IGBT en la sección del inversor regenerativo, los circuitos del controlador de puerta, la degradación del banco de capacitores y el ventilador de enfriamiento. Los centros de reparación de variadores FANUC especializados con equipos de prueba Alpha i PSMR pueden diagnosticar y reparar el módulo en condiciones de carga para confirmar la función regenerativa completa antes de su devolución.

P5: ¿Cuál es la regla de clasificación de potencia para hacer coincidir el PSMR-3i con los módulos de servo y husillo?

La potencia continua nominal total de todos los módulos SVM y SPM conectados al bus de CC no debe exceder la salida nominal del PSMR (3,8 kW para el PSMR-3i). Para potencia máxima transitoria durante la aceleración, las pautas de diseño del sistema de transmisión de FANUC especifican un factor de reducción. Si la demanda de energía combinada de los amplificadores conectados excede la clasificación PSMR, el módulo se dispara en AL-1 (sobrecorriente) o AL-7 (voltaje CC alto) bajo carga. La actualización a un PSMR de mayor calificación resuelve el problema de subdimensión.
