Conductor del motor servo
>
|
| Lugar de origen | Japón |
| Nombre de la marca | FANUC |
| Certificación | CE ROHS |
| Número de modelo | A06B-6097-H206 Las sustancias químicas y sus sustancias químicas |

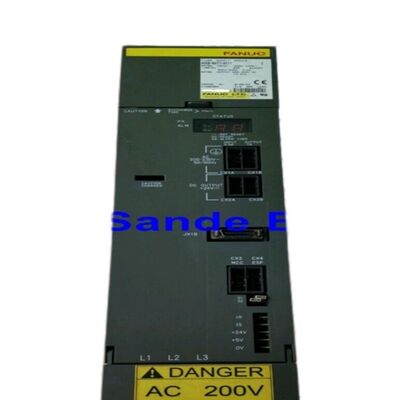

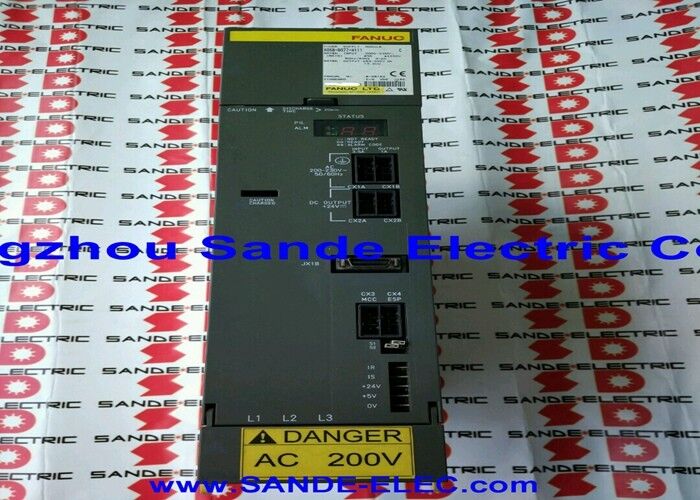

El Fanuc A06B-6097-H206 es el SVM2-60/60HV, un módulo amplificador servo alpha de doble eje de la serie FSSB de alto voltaje A06B-6097 de Fanuc, que entrega una salida continua nominal de 16.3A en cada uno de sus canales de eje L y M desde un bus de CC de 566–651V a 12kW de entrada combinada. La designación "HV" — alto voltaje — es lo más importante a entender sobre este módulo: opera desde una infraestructura de suministro trifásico de 400V, extrayendo 566–651V en el bus de CC (en comparación con los 283–325V de la serie alpha estándar de 200V), y entrega un máximo de 460V a los motores que impulsa, en lugar de la salida de 230V de los módulos de la serie estándar.
Esta arquitectura de alto voltaje existe específicamente para la serie de servomotores alpha HV — α6HV, α12HV, α22HV, α30HV, α40HV — que son las variantes con clasificación de 400V de la familia de servomotores alpha.
Un módulo alpha estándar de 200V no puede impulsar un motor HV; un módulo HV no puede impulsar un motor alpha estándar de 200V.
Las dos series son eléctricamente incompatibles, y las máquinas diseñadas para operación HV utilizan motores HV, PSM HV y módulos SVM HV en toda su configuración — el único elemento común con la serie estándar es la interfaz de comunicación de fibra óptica FSSB, que opera al mismo nivel de señal independientemente de la serie de potencia.
La interfaz FSSB conecta el A06B-6097-H206 a los controles CNC de la serie i 15i/16i/18i/21i en la misma topología de anillo que los módulos de 200V, con los mismos conectores de fibra óptica (COP10A/COP10B) y la misma arquitectura de anillo-cadena.
El CNC y el FSSB operan a niveles de señal de bajo voltaje independientemente de la serie de potencia — la instalación del sistema de accionamiento HV requiere el PSM HV y los módulos SVM HV correctos en la etapa de potencia, pero el hardware del CNC y FSSB es el mismo que en un sistema de 200V.
| Parámetro | Valor |
|---|---|
| Modelo del módulo | SVM2-60/60HV |
| Serie | Alpha HV (entrada 400V) |
| Interfaz | FSSB (fibra óptica) |
| Ejes | 2 (canales L y M) |
| Entrada nominal | Bus de CC de 566–651V, 12kW |
| Voltaje máximo de salida | 460V CA |
| Corriente de salida (L/M) | 16.3A nominal cada uno |
| Motores compatibles | α12/3000HV, α22/2000HV (y α30HV, α40HV) |
| Ancho del módulo | 90mm |
| Refrigeración | Disipador de calor externo + aire forzado |
| Tarjeta de control | A20B-2100-059x / A20B-2100-029x |
| Controles compatibles | FANUC 15i/16i/18i/21i |
La razón de ser de la serie alpha HV es la eficiencia energética en altas potencias de motor.
A 200V, un motor que extrae 52A continuos para producir 40N·m de par requiere cables de motor gruesos y de alta corriente y barras colectoras de gran sección en el gabinete de accionamiento. A 400V, la misma potencia mecánica se entrega a la mitad de corriente — 26A — lo que permite cables de motor más ligeros, hardware de conector más pequeño y pérdidas I²R reducidas en el cableado.
Esta ventaja se vuelve significativa en máquinas herramienta grandes con largas distancias de cable de motor a accionamiento, y en máquinas donde múltiples ejes pesados requerirían mazos de cables impracticables a 200V.
El motor α12/3000HV — el motor de la serie HV de 12N·m de Fanuc a 3000rpm — extrae aproximadamente 16.3A del SVM2-60/60HV a par nominal completo.
Este es el emparejamiento estándar en el que se basa el H206. El α22/2000HV a 22N·m continuos también extrae dentro del rango de 16.3A en su punto de operación nominal.
Ambos motores, por lo tanto, operan cómodamente dentro de la clasificación de corriente continua del H206, con la capacidad de corriente pico de los módulos IPM manejando las transiciones de aceleración.
Una máquina que utiliza el A06B-6097-H206 requiere un PSM alpha HV a juego (de la serie A06B-6087 HV) para generar el bus de CC de 566–651V.
El PSM HV rectifica la entrada de CA trifásica de 380–480V para producir el bus de CC HV. Todos los módulos SVM HV en la instalación extraen de este bus a través del mismo sistema de conexión de barras colectoras que la serie estándar — el hardware de conexión de bus físico es similar, pero el voltaje es mayor y se deben mantener los estándares de aislamiento y espacio libre apropiados para sistemas HV.
El ancho del módulo de 90 mm del A06B-6097-H206 refleja el mayor nivel de potencia de la configuración de doble eje HV: los módulos IPM más grandes requeridos para 16.3A a 460V de salida ocupan más espacio físico que sus contrapartes de 200V.

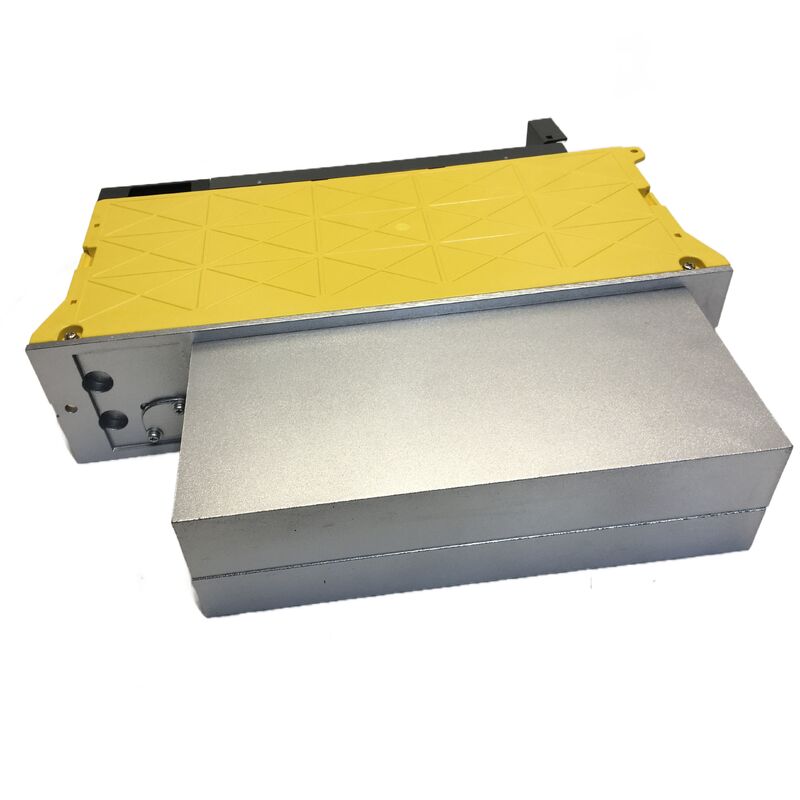

El disipador de calor externo en la parte trasera del módulo disipa la energía térmica de ambos canales operando simultáneamente.
P1: ¿Puede un módulo alpha estándar de 200V (A06B-6079 o A06B-6096) reemplazar al A06B-6097-H206 si el módulo HV no está disponible?
No. Los niveles de voltaje eléctrico son completamente diferentes — la serie estándar de 200V opera en un bus de CC de 283–325V y emite un máximo de 230V; la serie HV opera en un bus de CC de 566–651V y emite 460V.
Los motores HV conectados a un H206 requieren un voltaje de salida de clase 400V; conectar un módulo de 200V a estos motores resultaría en una subalimentación severa del motor y probablemente condiciones de alarma.
Las series HV y estándar no son intercambiables en ninguna dirección.
P2: ¿Cuál es la diferencia entre el A06B-6097-H206 y el A06B-6097-H205 en la misma serie HV FSSB?
Los módulos HV duales A06B-6097 difieren por la configuración de corriente del canal.
El H205 es el SVM2-20/40HV (asimétrico), que proporciona corrientes diferentes en los canales L y M; el H206 es el SVM2-60/60HV (simétrico), que proporciona 16.3A en ambos canales L y M.
El H206 se selecciona cuando ambos ejes de la máquina impulsan la misma clase de motor HV; el H205 se selecciona cuando los dos ejes utilizan clases de motor HV diferentes. Siempre verifique el número de pieza específico con la documentación de configuración de ejes de la máquina.
P3: ¿Qué controles CNC de la serie i son compatibles con este módulo?
El A06B-6097-H206 se comunica a través de FSSB, que es compatible con los controles FANUC 15i, 16i, 18i y 21i en todas sus variantes (series A, B, C cuando corresponda).
La fuente de alimentación y el voltaje de control del control permanecen a bajo voltaje estándar — el alto voltaje del sistema de accionamiento HV se limita a las etapas de potencia PSM y SVM.
El CNC se conecta al SVM HV a través del anillo de fibra óptica FSSB estándar, y los parámetros de control se configuran para los modelos de motor HV específicos instalados en cada eje.
P4: ¿Cómo difiere la prueba del A06B-6097-H206 de la prueba de un módulo SVM estándar de 200V?
La prueba requiere un PSM HV Fanuc que genere el bus de CC de 566–651V y los motores servo α12HV o α22HV apropiados — no se pueden usar bancos de prueba estándar de 200V.
Las instalaciones de reparación especializadas con infraestructura de prueba HV conectan el módulo al bus HV, ejercitan ambos canales de eje L y M bajo carga con motores HV de clasificación apropiada, y verifican la regulación de corriente, la respuesta de protección de alarma y la integridad de la comunicación FSSB.
La base instalada relativamente pequeña de sistemas HV significa que pocas instalaciones especializadas tienen capacidad de prueba HV — confirme la capacidad de prueba antes de enviar el módulo para su reparación.
P5: ¿Qué códigos de alarma en el A06B-6097-H206 son específicos de su operación de alto voltaje?
La alarma 5 (LVDC — bajo voltaje del enlace de CC) es particularmente relevante para los sistemas HV: el umbral mínimo del enlace de CC se establece para el bus HV de 566–651V, por lo que cualquier caída por debajo de este — por falla del PSM HV, problema de suministro de entrada o falla de conexión de la barra colectora HV — activa esta alarma.
Los diagnósticos estándar de Alarma 8 (sobrecorriente eje L) y Alarma 9 (sobrecorriente eje M) se aplican de la misma manera que en los módulos de 200V — desconecte los cables del motor y pruebe la resistencia de aislamiento del motor (cientos de megaohmios a PE) antes de concluir que la etapa de salida del módulo ha fallado.
Módulo servo Fanuc A06B-6097-H206 alpha SVM2-60/60HV, FSSB. Doble eje, 566-651V/12kW, 16.3A/460V por eje, 90mm, para motores α12/α22 HV. CNC 15i/16i/21i. La prueba de aislamiento de motores HV requiere un probador de aislamiento de alto voltaje clasificado para la clase de voltaje del motor.
