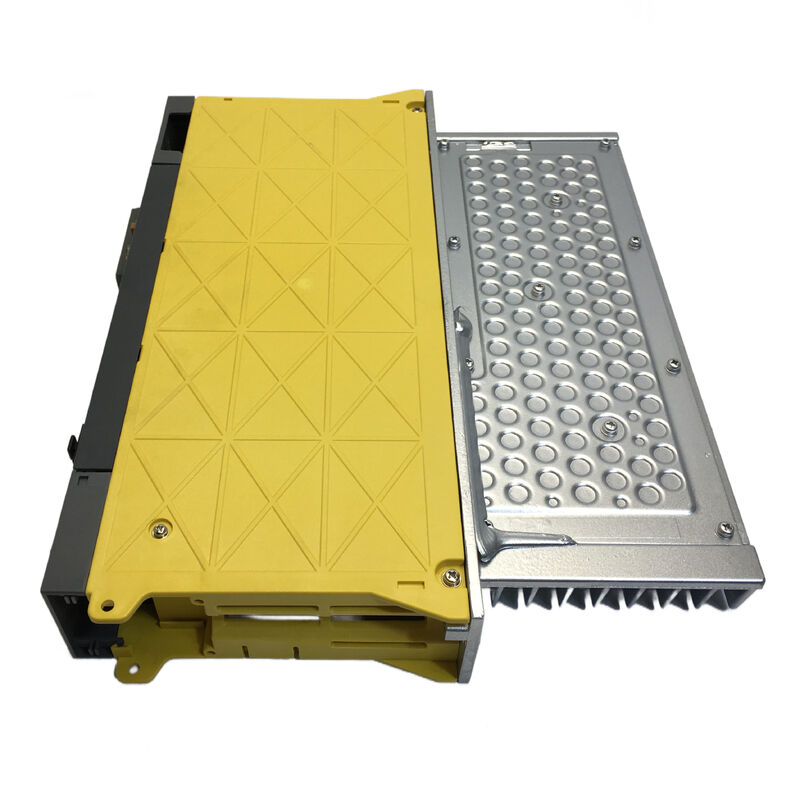

Módulo amplificador servo FANUC A06B-6096-H104 Alpha SVM1-40L

Descripción general

El FANUC A06B-6096-H104 es un módulo amplificador servo de la serie Alpha clasificado oficialmente como SVM1-40L con una interfaz FSSB. En la información de pedidos de FANUC para la serie de entrada de 200 V, este modelo se muestra como un amplificador de un solo eje estándar con dimensiones externas de 380 × 60 × 307 mm.

Eso le indica dos cosas de inmediato. Primero, es un módulo de un solo eje, lo que lo hace adecuado para diseños de máquinas donde un amplificador se dedica a un canal servo.

Segundo, se encuentra en el marco 40L más grande dentro de la familia SVM1, por lo que no es la unidad más pequeña de la gama y debe elegirse por coincidencia de modelo real, no solo por apariencia.

Parámetros clave

Perfil técnico

En la tabla de especificaciones individual de FANUC, SVM1-40L se asocia con ejemplos de motores aplicables que incluyen α3/3000, α6/2000, α12/2000, α22/1500 y αC22/1500.

La misma tabla proporciona una corriente de salida nominal de 12,5 Arms y un límite de corriente nominal de 40 Ap para esta clase de modelo. FANUC también enumera el método de control SVM común como control PWM de onda sinusoidal con puente de transistores (IGBT).

Desde la perspectiva de una página de producto, eso hace que el H104 sea más fácil de posicionar honestamente. No es solo "un amplificador servo"; es un módulo Alpha de un solo eje definido en la clase 40L, construido para aplicaciones servo CNC donde la capacidad de corriente predecible y el emparejamiento correcto del sistema son importantes. Los compradores que buscan esta pieza generalmente están resolviendo un requisito real del lado de la máquina, no navegando por un catálogo abstracto.

Valor de aplicación y servicio

El A06B-6096-H104 funciona mejor como un reemplazo exacto en un sistema servo FANUC ya diseñado en torno a la arquitectura FSSB.

Cuando una máquina se ha construido en torno a esa estructura de comunicación, el objetivo práctico no es sustituir "algo cercano". El objetivo es instalar la clase de amplificador correcta, preservar el diseño de control original y devolver el eje a un funcionamiento estable sin recableado innecesario o confusión de parámetros.

Para la adquisición técnica, el valor de este modelo es la claridad. El manual de FANUC identifica el marco, el tipo de interfaz, la clase de corriente de salida y ejemplos de motores aplicables. Eso proporciona a los ingenieros información suficiente para verificar si el amplificador instalado y el objetivo de reemplazo pertenecen realmente a la misma familia eléctrica.

Preguntas frecuentes

P1: ¿Cuál es la designación oficial del modelo A06B-6096-H104?
FANUC enumera A06B-6096-H104 como SVM1-40L, lo que significa que es un módulo amplificador servo de un solo eje en la serie Alpha que utiliza la interfaz FSSB. Esa designación es el punto de referencia clave para emparejar la pieza durante el servicio o reemplazo.

P2: ¿A qué clase de salida pertenece este amplificador?
Según la tabla de especificaciones individual de FANUC, SVM1-40L se le asigna una corriente de salida nominal de 12,5 Arms y un límite de corriente nominal de 40 Ap.

En términos industriales, eso lo sitúa en el grupo de amplificadores de un solo eje de clase 40 en lugar de las unidades de clase 20 más pequeñas.

P3: ¿Qué motores se muestran oficialmente con SVM1-40L en el manual?
El manual de FANUC enumera ejemplos de motores aplicables que incluyen α3/3000, α6/2000, α12/2000, α22/1500 y αC22/1500.

Eso no significa que cada decisión de aplicación deba basarse solo en una lista corta, pero muestra la clase de motor prevista y brinda a los compradores un punto de partida sólido para la revisión de compatibilidad.

P4: ¿Por qué es importante la interfaz FSSB al comprar este modelo?
Porque FANUC separa los números de pedido de los amplificadores por familia de interfaz en la sección de pedidos oficial.

A06B-6096-H104 es específicamente la versión con interfaz FSSB, por lo que usar la pieza con la interfaz exacta emparejada ayuda a evitar problemas de instalación y preserva el método de comunicación para el que se diseñó el CNC.

P5: ¿Qué debe verificar un equipo de mantenimiento antes de instalar un H104 de reemplazo?
Deben confirmar el número de pedido instalado, el tipo de interfaz del CNC, el emparejamiento previsto del motor y el ajuste físico en el gabinete.

FANUC también advierte a los usuarios que se aseguren de que la combinación motor/amplificador sea apropiada y que se establezcan parámetros válidos, ya que las combinaciones incorrectas pueden impedir el funcionamiento normal del sistema y dañar el amplificador.
