Conductor del motor servo
>
|
| Lugar de origen | Japón |
| Nombre de la marca | FANUC |
| Número de modelo | A06B-6077-H111 |

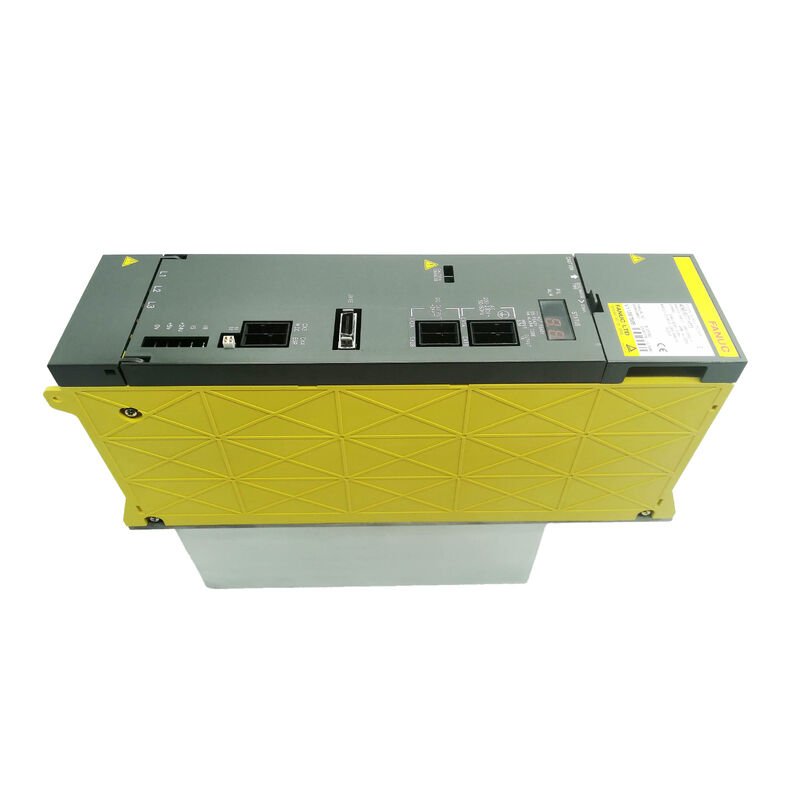

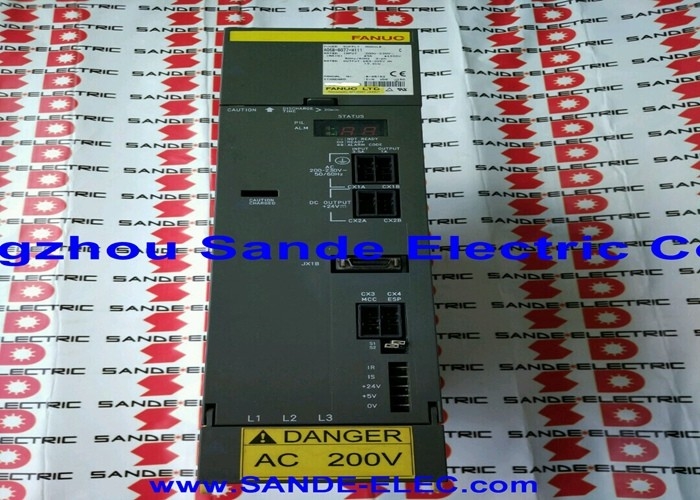

El Fanuc A06B-6077-H111 es un módulo de fuente de alimentación de la serie alpha de 13.2kW que se encuentra en miles de máquinas herramienta CNC compactas en todo el mundo. Se encuentra detrás de décadas de fresadoras, tornos, centros de taladrado y equipos de propósito especial controlados por CNC de las series 0-C, 0-D, 16, 18 y 21.
Muchas de esas máquinas se encuentran ahora en el rango de vida útil de quince a treinta años; lo suficientemente antiguas como para que su PSM-11 probablemente nunca haya sido abierto, limpiado o se le haya reemplazado el ventilador. Ese perfil: máquina antigua, fuente de alimentación original, historial de servicio desconocido, es el contexto en el que ocurren la mayoría de las situaciones de mantenimiento del PSM-11, y es la perspectiva desde la que se escribe este artículo.
Comprender cómo falla el PSM-11, qué significan realmente los códigos de alarma en este módulo específico en comparación con las variantes de PSM más grandes, y cómo tomar la decisión de reparar o reemplazar con confianza es más útil para un equipo de mantenimiento que ejecuta sistemas alpha envejecidos que otra descripción del principio de conversión de CA a CC del módulo.
| Parámetro | Valor |
|---|---|
| Voltaje de entrada | 200–230V CA, trifásico |
| Corriente de entrada | 49A a 200V |
| Salida del bus de CC | 283–325V CC |
| Potencia de salida | 13.2kW |
| Placa de cableado | A16B-2202-0461 |
| PCB de control | A16B-2202-0420 |
| Ventilador | A90L-0001-0422 |
| Regeneración | Activa (no se requiere resistencia externa) |
| Refrigeración externa | Aire forzado — obligatorio |
| CNC | 0-C/D, 16, 18, 21, 0i-A |
Esto vale la pena decirlo claramente porque causa errores de diagnóstico en el campo. En el PSM-11 (y PSM-5.5), AL01 significa que el IPM (Módulo de Potencia Inteligente) ha detectado una falla interna.
En el PSM-15 y todos los módulos A06B-6087 más grandes, AL01 significa sobrecorriente en la entrada de CA. Misma alarma, causa raíz categóricamente diferente, ruta de diagnóstico diferente.
Cuando aparece AL01 en un PSM-11:
No significa necesariamente que la fuente de CA tenga un problema.
La falla del IPM en el PSM-11 indica que el módulo de transistores de potencia ha activado su protección interna, típicamente debido a sobrecorriente a través de la etapa de salida, sobretemperatura en la unión del transistor o una falla real del transistor. Antes de concluir que el IPM ha fallado, revise lo siguiente:
AL02 indica que el ventilador del circuito de control interno (A90L-0001-0422) se ha detenido. En el PSM-11, este ventilador hace circular el aire dentro de la carcasa del módulo para mantener la PCB de control y la placa de cableado a temperaturas de funcionamiento seguras.
Es un pequeño ventilador sin escobillas que funciona continuamente siempre que el módulo esté encendido. Después de años de operación, el rodamiento de este ventilador se desgasta gradualmente.
El ruido del rodamiento puede volverse audible — un leve traqueteo o aspereza al arrancar — antes de que el rodamiento se agarrote. Pero en un entorno de mecanizado ruidoso, esta advertencia temprana rara vez se nota.
Cuando el rodamiento del ventilador se agarrota, el ventilador se detiene.
Aparece AL02. Si se responde rápidamente a la alarma y se reemplaza el ventilador (A90L-0001-0422 es un repuesto estándar), la historia termina ahí. Si se ignora la alarma o se empuja la máquina a través de la producción con el ventilador detenido, la temperatura de la PCB de control aumenta.
A temperaturas elevadas, los condensadores electrolíticos de la placa de control experimentan una degradación acelerada, las uniones de soldadura pueden desarrollar microfisuras por estrés térmico y, finalmente, falla un componente de la placa. Lo que comenzó como un reemplazo de ventilador de $50–100 se ha convertido en una reparación a nivel de placa o un cambio completo de unidad.
El reemplazo del ventilador es la acción de mantenimiento con el mayor ROI en el PSM-11. Un ventilador de reemplazo cuesta una fracción del valor de cambio del módulo.
En cualquier PSM-11 que se sepa que tiene más de cinco años de servicio de producción continua, reemplazar el ventilador de forma proactiva durante una parada de mantenimiento programada es una práctica de ingeniería sólida, independientemente de si ha aparecido AL02.
La vida útil nominal del ventilador en operación continua tiene un límite; planificar su reemplazo es mejor que esperar a que falle sin previo aviso durante una ejecución de producción.
AL05 significa que los condensadores del bus de CC no alcanzaron el voltaje de operación dentro del tiempo de pre-carga esperado después del encendido.
El circuito de pre-carga carga los condensadores del bus a través de una resistencia limitadora de corriente durante los primeros segundos después de aplicar la alimentación, antes de que se cierre el contactor principal y el bus se active.
Si el voltaje no alcanza el umbral a tiempo, se dispara AL05.
Causas comunes en un PSM-11 envejecido:
Degradación de la resistencia de pre-carga. La resistencia de pre-carga dentro del módulo limita la corriente de irrupción durante la carga de los condensadores. A lo largo de miles de ciclos de encendido, este componente puede variar su valor de resistencia o desarrollar condiciones intermitentes de circuito abierto.
Una resistencia que ha aumentado de valor ralentiza la tasa de pre-carga; si el aumento es lo suficientemente grande, los condensadores no pueden alcanzar el voltaje de operación antes del tiempo de espera.
Deterioro del condensador del circuito principal. Los condensadores electrolíticos en el bus de CC tienen una vida útil finita, especialmente cuando se operan en entornos con temperaturas elevadas.
A medida que los condensadores envejecen, su resistencia serie equivalente (ESR) aumenta, lo que afecta la tasa de carga y la eficiencia.
Un caso extremo en el que uno o más condensadores han desarrollado alta ESR puede impedir que la pre-carga se complete correctamente.
Problemas del contactor principal. En algunas configuraciones, la secuencia de pre-carga implica el cambio de un contactor.
Un contactor que se atasca o falla al cerrar en el momento correcto también puede producir patrones AL05.
AL05 que aparece consistentemente en cada encendido (no intermitentemente) y en una máquina con muchos años de antigüedad apunta a desgaste de componentes.
AL05 que aparece intermitentemente — a veces se borra en un segundo intento de encendido — es más característico de un problema de contactor o temporización.
AL04 indica que el voltaje del bus de CC ha caído por debajo del umbral de operación. La ruta de diagnóstico se divide en dos direcciones:
Lado del suministro: La entrada de CA trifásica al PSM-11 es insuficiente para mantener el voltaje del bus bajo carga.
Verificar: voltaje en los terminales de entrada del PSM-11 (no solo en el panel de suministro — la caída de voltaje a lo largo del cable bajo carga importa a 49A), voltaje equilibrado en las tres fases y la integridad del fusible de entrada.
Un fusible fundido en una fase causa una condición de suministro bifásico que no puede mantener una salida de 13.2kW — el bus se cae y aparece AL04.
Lado de la carga: Un módulo SVM o SPM aguas abajo está extrayendo corriente excesiva del bus, lo que reduce el voltaje por debajo del rango de regulación. Esto puede ocurrir con un motor que ha desarrollado una falla en el devanado que crea un consumo de corriente mayor de lo normal, o con un transistor amplificador que ha fallado parcialmente y está extrayendo una corriente quiescente desproporcionada. Desconectar los amplificadores uno por uno mientras se monitorea el voltaje del bus ayuda a aislar este patrón.
Una característica de diagnóstico importante del sistema PSM-11 es que ciertas fallas del PSM activan alarmas simultáneas en el módulo amplificador de husillo (SPM) conectado. Conocer estos patrones en tándem evita diagnósticos erróneos:
En todos estos casos, investigar solo la alarma del SPM e ignorar la pantalla del PSM conducirá a conclusiones erróneas. Siempre lea juntas la pantalla frontal del PSM-11 y la pantalla de alarmas del CNC.
Las dos placas de circuito principales del PSM-11 — la placa de cableado A16B-2202-0461 y la PCB de control A16B-2202-0420 — no están disponibles como repuestos independientes. Si alguna de las placas ha fallado y la falla no se puede resolver a nivel de componente, el módulo requiere un cambio de unidad completa o una reparación especializada de placa de una empresa que almacene componentes individuales para estas placas.
El cambio tiene sentido cuando:
La reparación a nivel de placa tiene sentido cuando:
El ventilador y los fusibles siempre valen la pena reemplazarlos antes de desechar el módulo; estas son las intervenciones de servicio de menor costo y resuelven una fracción significativa de los eventos de servicio del PSM-11 en máquinas envejecidas.
Los controles de la serie 0-C y 0-D fueron las plataformas CNC principales de Fanuc durante finales de los 80 y los 90.
Un gran número de centros de mecanizado pequeños, centros de taladrado y centros de torneado en todo el mundo se construyeron en torno a estos controles con sistemas de accionamiento alpha, y muchos todavía están en funcionamiento.
El PSM-11 es el módulo de fuente de alimentación que se dimensionó para las configuraciones más pequeñas de esta generación de máquinas.
Estas máquinas tienen ahora típicamente entre 20 y 35 años. Ese perfil de edad significa que el PSM-11 en una máquina 0-D puede haber acumulado decenas de millones de horas de operación sin ningún servicio a nivel de componente. Los condensadores electrolíticos en la sección del filtro del bus han estado cocinándose a una fracción de su vida útil nominal desde la instalación.
Los componentes de la placa de control han pasado por ciclos de expansión y contracción térmica durante décadas.
El rodamiento del ventilador ha estado girando continuamente en cada turno que la máquina ha estado funcionando.
Nada de esto significa que el PSM-11 esté a punto de fallar; el hardware de Fanuc se construyó de manera conservadora y las fallas relacionadas con la edad en estos módulos a menudo se presentan gradualmente en lugar de catastróficamente.
Pero sí significa que un PSM-11 en una máquina 0-D vintage que nunca ha sido reparada es un candidato para mantenimiento proactivo: reemplazo del ventilador como mínimo, y una inspección visual de los condensadores electrolíticos en busca de tapas abultadas o electrolito derramado, que son signos visibles del fin de vida útil del condensador.
P1: AL01 acaba de aparecer en el PSM-11. La máquina estaba funcionando normalmente y luego se disparó. El suministro trifásico funciona bien. ¿Qué falló?
En el PSM-11, AL01 significa el IPM (no sobrecorriente de CA, que es el significado de AL01 en módulos PSM-15+ más grandes). Verifique inmediatamente el sistema de refrigeración externa; si el ventilador del disipador de calor o el conducto de refrigeración externa han fallado, el IPM puede haber activado su protección térmica sin fallar eléctricamente. Restaure la refrigeración e intente reiniciar.
Si AL01 se borra, el IPM está intacto pero fue sometido a estrés térmico.
Si AL01 persiste con el bus completamente descargado y la refrigeración restaurada, el IPM ha fallado y la unidad requiere un cambio o reemplazo del módulo transistor.
P2: La máquina se dispara AL05 ocasionalmente al encender, pero a veces arranca normalmente en un segundo intento. ¿Es la resistencia de pre-carga o los condensadores?
AL05 intermitente — donde la máquina a veces arranca en un segundo intento — apunta más a un problema de temporización o contactor que a un componente completamente fallido. Si la resistencia de pre-carga estuviera gravemente degradada o un condensador estuviera realmente abierto, la falla sería consistente.
Una falla intermitente que se resuelve al reintentar sugiere una resistencia de pre-carga marginal que está justo en el borde del umbral de temporización (que empeora con la edad y la temperatura), o un contactor principal que hace contacto intermitente.
Monitorear la secuencia de pre-carga con un voltímetro de CC en el bus durante los intentos de arranque puede ayudar a determinar si el bus se está cargando lentamente (problema de resistencia) o no se está cargando en absoluto en los intentos fallidos (contactor o circuito abierto de resistencia).
P3: ¿Se puede reemplazar el ventilador (A90L-0001-0422) mientras el módulo está en la máquina, o requiere extracción?
El ventilador generalmente se puede acceder y reemplazar sin quitar todo el PSM-11 del gabinete, dependiendo de la disposición del gabinete; el ventilador está montado en una posición accesible en la carcasa del módulo.
Apague completamente la máquina y bloquee el suministro antes de trabajar cerca del PSM-11, aunque el ventilador en sí es de bajo voltaje. Después de instalar el ventilador nuevo, verifique que gire en la dirección correcta y que la dirección del flujo de aire del ventilador de reemplazo coincida con el original.
Un ventilador orientado incorrectamente reduce la efectividad del flujo de aire o, en algunas posiciones, podría aspirar aire caliente hacia el módulo en lugar de expulsarlo.
P4: Una máquina que ejecuta un control de la serie 21 muestra alarmas simultáneas en el PSM-11 (AL02) y el SPM (Alarma 59). Ambas alarmas aparecieron al mismo tiempo. ¿Qué módulo falló?
Este patrón de alarma en tándem — AL02 en PSM combinado con Alarma 59 en el SPM — es característico de la parada del ventilador del PSM.
El SPM está reaccionando a la condición del PSM, no fallando independientemente. El SPM en sí mismo es casi seguro funcional.
Reemplace el ventilador interno del PSM-11 (A90L-0001-0422), borre las alarmas y reinicie.
La alarma del SPM no debería regresar. Si la alarma del SPM regresa después de que se confirme que el ventilador del PSM está funcionando, entonces el SPM merece una investigación separada, pero el ventilador es la causa abrumadoramente probable cuando ambas alarmas aparecen simultáneamente en la primera presentación.
P5: El PSM-11 en una máquina de 25 años está funcionando sin alarmas, pero la máquina está programada para una revisión importante. ¿Qué servicio del PSM-11 vale la pena hacer durante la revisión?
Durante una revisión importante en una máquina vintage, el servicio del PSM-11 que se amortiza de manera confiable es: reemplazo del ventilador (A90L-0001-0422) como acción preventiva garantizada; inspección visual de los condensadores electrolíticos tanto en el bus principal como en la placa de control en busca de tapas abultadas, residuos de electrolito derramado o carcasas hinchadas; limpieza de las aletas del disipador de calor externo con aire comprimido para eliminar virutas de mecanizado y acumulación de polvo; y prueba de la secuencia de pre-carga y estabilidad del voltaje del bus después del encendido.
Si algún condensador muestra signos físicos de degradación, o si la medición del voltaje del bus muestra una ondulación excesiva durante la operación con carga (lo que requiere un osciloscopio calibrado), la reparación a nivel de placa con reemplazo de condensadores es la intervención apropiada.
Un módulo que pasa la inspección visual y la prueba funcional después del reemplazo del ventilador y la limpieza del disipador de calor es probable que sea bueno para otro intervalo de servicio significativo.
