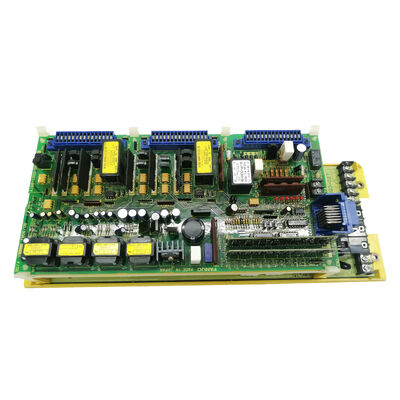

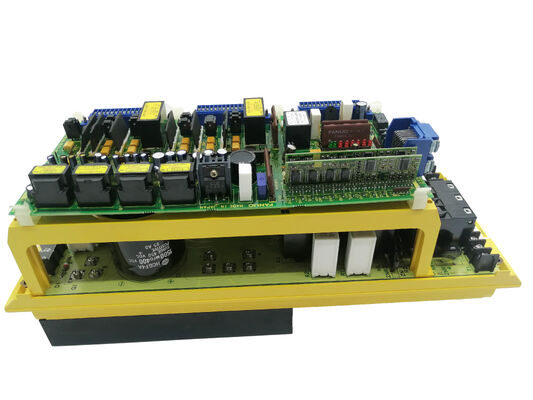

Módulo amplificador servo Fanuc A06B-6058-H223 A06B6058H223 A06B-6058-H223

FANUC A06B-6058-H223 | Amplificador Servo AC de Doble Eje Serie S — FANUC 0-B / 0-C / Serie 15

Número de pieza: A06B-6058-H223

Fabricante: FANUC Corporation (Japón)

Tipo de producto: Amplificador Servo AC — Doble Eje

Serie: Serie S

Diseñado para las máquinas que siguen funcionando

El A06B-6058-H223 es el amplificador servo digital de doble eje de la Serie S de FANUC — la plataforma de accionamiento que impulsó tornos CNC, centros de mecanizado y rectificadoras a finales de los años 80 y principios de los 90. Las máquinas a las que se equiparon estos accionamientos no se construyeron para un ciclo de reemplazo de cinco años. Muchas son mecánicamente sólidas y todavía están en producción activa, por lo que el A06B-6058-H223 sigue siendo una pieza muy solicitada en lugar de una olvidada.

La interfaz digital entre el control 0-B/0-C/15 y este amplificador representó un avance genuino respecto a la era de la interfaz analógica. Los datos del bucle de posición fluyen digitalmente desde el CNC; el accionamiento maneja el control de velocidad y corriente internamente. La carcasa de doble eje controla simultáneamente el eje L y el eje N desde un solo módulo — práctico en máquinas de dos ejes y subgrupos de dos ejes en centros de mecanizado más grandes, reduciendo el número de componentes del armario y compartiendo el bus de CC entre los ejes.

La placa de control interna A16B-1200-0800 es un componente reemplazable por separado. Cuando se confirma una falla en la sección de control en lugar de en los transistores de potencia, la placa se puede obtener y reemplazar de forma independiente — un camino más económico que reemplazar todo el amplificador.

Opciones de Suministro

Existen tres rutas para reemplazar el A06B-6058-H223:

• Intercambio: Se envía inmediatamente una unidad reacondicionada probada; su unidad defectuosa se devuelve como núcleo de intercambio. Lo mejor para minimizar el tiempo de inactividad de la máquina.
• Excedente: Una unidad usada obtenida de una máquina desmantelada. La calidad depende del proveedor — pregunte específicamente si fue probada bajo carga de doble eje con motores 0S o 5S.
• Reparación y devolución: Su unidad específica se diagnostica, repara y devuelve. Lo mejor cuando el historial de configuración de la máquina es importante o la unidad tiene transistores de potencia conocidos como buenos.

La pregunta que atraviesa las tres opciones: ¿se probó la unidad en un sistema FANUC en funcionamiento con motores 0S o 5S reales en ambos ejes bajo carga de corte? Un accionamiento que se inicializa sin fallas en el banco no es lo mismo que uno que ejecuta dos ejes de producción de manera confiable.

Especificaciones Clave

Preguntas Frecuentes

P1: ¿Qué controles CNC FANUC son compatibles con el A06B-6058-H223?

FANUC 0-B, 0-C y Serie 15. Los controles 0-A anteriores utilizaban interfaces servo analógicas y no son compatibles. Los controles más nuevos (16i, 18i, 0i) utilizan un bus servo serial diferente (FSSB) y no funcionan con los amplificadores de la Serie S — no existe una sustitución directa.

P2: ¿Qué motores acepta este accionamiento?

Motores servo AC FANUC Modelo 0S y 5S en ambos ejes. Estos son los motores de tapa roja estándar en las máquinas FANUC de esta generación. El mismo tipo de motor es intercambiable entre las posiciones del eje L y del eje N.

P3: ¿Se puede reemplazar la placa de control A16B-1200-0800 sin reemplazar todo el accionamiento?

Sí. La placa de control es un componente discreto y reemplazable. Cuando el diagnóstico de fallas confirma que la sección de control — no los transistores de potencia — es el punto de falla, reemplazar la A16B-1200-0800 por separado es sustancialmente más económico que un reemplazo completo del accionamiento.

P4: ¿Qué causa típicamente que falle el A06B-6058-H223?

La falla de los transistores de potencia en la etapa de salida es la falla de hardware más común, típicamente desencadenada por una falla en el bobinado del motor, un cortocircuito en el cable o un evento de sobrecorriente. Los fusibles quemados son una consecuencia secundaria — siempre reemplace los fusibles como parte de una reparación de transistores, nunca de forma aislada. Las fallas de la placa de control aparecen como códigos de alarma de eje específicos en la pantalla del CNC antes de que la máquina se detenga.

P5: ¿Existe un accionamiento FANUC moderno que reemplace directamente al A06B-6058-H223?

No. La arquitectura de la Serie S está ligada a la generación de control 0-B/0-C/15. No existe una sustitución directa moderna — una modernización del servo requiere también la actualización del control CNC. Para máquinas donde los sistemas de control y mecánicos son sólidos, obtener un A06B-6058-H223 en funcionamiento sigue siendo la respuesta práctica.
