Unidad Servo de Husillo AC FANUC A06B-6044-H008 — Unidad Analógica para Control de Husillo CNC

La Unidad Detrás del Rendimiento Fiable del Husillo

Hay una razón por la que esta unidad sigue apareciendo en los talleres mecánicos que se niegan a jubilar sus máquinas FANUC antiguas — funciona, y ha estado funcionando durante décadas. La FANUC A06B-6044-H008 es una unidad servo de husillo AC construida alrededor de una arquitectura de interfaz analógica, diseñada para emparejarse con el motor de husillo AC FANUC Modelo 6 y comúnmente se encuentra en máquinas que ejecutan controles FANUC SYSTEM 10/11 tempranos.

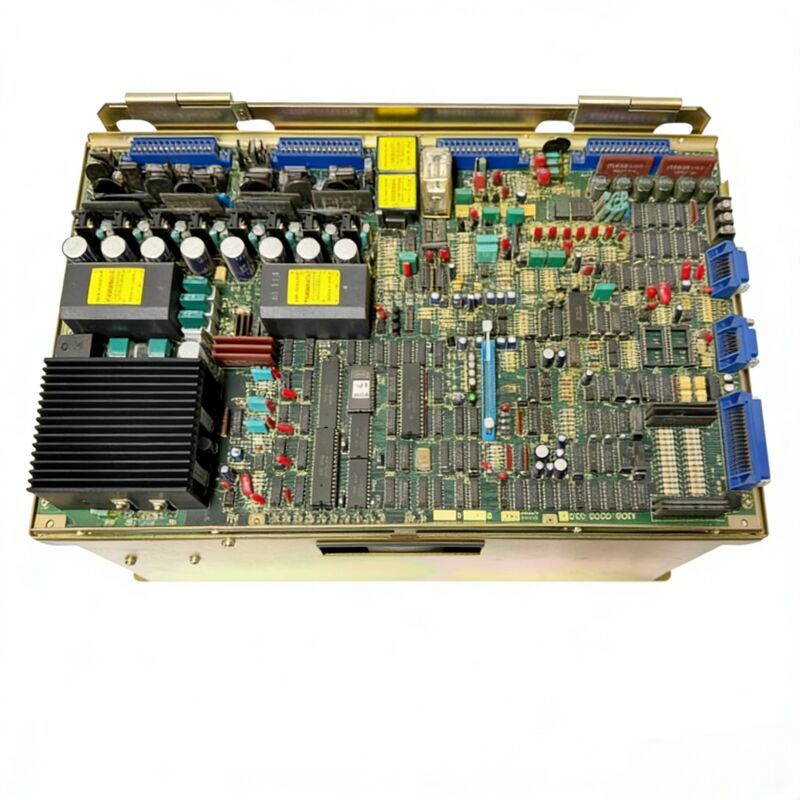

Esta no es una pieza delicada de electrónica. La unidad está alojada en una robusta carcasa metálica anodizada, con la tarjeta PCB de control del husillo firmemente fijada en la parte superior de la unidad — un diseño práctico y de fácil servicio que hizo que las reparaciones en campo fueran mucho más sencillas que los diseños todo en uno posteriores. Fue fabricada en Japón, en las instalaciones de FANUC cerca del Monte Fuji, y la calidad de construcción refleja ese origen.

Si su máquina se averió y esta unidad está en el centro del problema, está tratando con una unidad bien entendida y bien documentada que la comunidad de reparación de CNC ha estado reparando durante años.

Especificaciones Técnicas

Qué Hace Distintiva a Esta Unidad

La A06B-6044-H008 pertenece a una era en la que las unidades de husillo FANUC se comunicaban a través de señal analógica en lugar de los protocolos de bus serie utilizados en generaciones posteriores de amplificadores. Esto significa que el CNC envía comandos de velocidad como un voltaje analógico, y la unidad responde en consecuencia — una ruta de señal más simple con menos capas de sobrecarga digital, pero que requiere una cuidadosa atención al enrutamiento y blindaje de los cables para mantener la integridad de la señal limpia.

El tipo de motor de husillo se selecciona a través de un chip ROM en la tarjeta PCB. En el caso de la H008, la ROM a bordo es la J11, que define la relación entre la unidad y el motor y rige cómo la unidad interpreta la retroalimentación y ejecuta el control de velocidad. Cambiar la tarjeta superior sin verificar la compatibilidad de la ROM es uno de los errores más comunes en las reparaciones de campo — vale la pena verificarlo antes de encender nada.

La A20B-0009-0531 tarjeta de husillo se conecta en la parte superior del chasis principal de la unidad. Se puede reemplazar independientemente de la sección de potencia, lo cual es una gran ventaja cuando la falla está aislada al lado de la placa de control en lugar de los módulos de transistores o componentes de potencia inferiores.

Códigos de Alarma Comunes y Qué Significan

Los técnicos de campo que trabajan con esta unidad probablemente encontrarán un puñado de códigos de alarma recurrentes. Aquí hay una referencia rápida para los más comunes:

• AL-01 (Sobrecalentamiento del Motor) — Verifique el ventilador de enfriamiento del motor, inspeccione si hay condiciones de sobrecarga y limpie cualquier conducto de aire bloqueado.
• AL-05 (Fusible de Alimentación de Control Fundido) — Señala el fusible AF2 o AF3; causado por una PCB defectuosa o un voltaje de suministro anormal.
• AL-08 (Alto Voltaje de Entrada) — A menudo causado por una configuración incorrecta del selector de voltaje. Verifique la configuración de 200V vs. 230V.
• AL-09 (Sobrecalentamiento del Disipador de Calor) — Fallo del ventilador de enfriamiento o polvo acumulado en las aletas del disipador de calor. Limpie y reemplace según sea necesario.
• AL-11 (Sobretensión del Enlace DC) — Puede indicar alta impedancia de línea o un módulo de transistores o PCB defectuoso.

Comprender estas alarmas antes de llamar a un centro de reparación puede ahorrar un tiempo de diagnóstico significativo y idas y venidas.

Consideraciones de Suministro y Reparación

El stock nuevo antiguo de la A06B-6044-H008 es raro — esta no es una unidad que FANUC siga fabricando. La mayoría de las unidades disponibles en el mercado hoy en día son reacondicionadas o de excedentes, y la calidad varía considerablemente dependiendo de quién las probó y qué verificaron. Una evaluación exhaustiva en banco utilizando un equipo de prueba FANUC emparejado y pruebas de retroalimentación en bucle cerrado es la forma más confiable de confirmar que una unidad es genuinamente funcional antes de que regrese a una máquina de producción.

La reparación es un camino viable. La construcción modular significa que los talleres experimentados pueden abordar fallas en la sección de potencia, degradación de capacitores y fallas de PCB con el reemplazo de componentes individuales en lugar de un cambio completo de unidad. Para máquinas donde esta unidad es el cuello de botella para volver a la producción, existen opciones de reparación con entrega el mismo día o al día siguiente a través de proveedores de servicio especializados de FANUC.

Preguntas Frecuentes

P1: ¿Qué motor de husillo está diseñado para accionar la A06B-6044-H008?

R: Esta unidad está emparejada con el motor de husillo AC FANUC Modelo 6. El emparejamiento está determinado por el chip ROM J11 en la tarjeta de husillo A20B-0009-0531. Usar un modelo de motor diferente sin cambiar la ROM y reconfigurar la unidad resultará en un funcionamiento incorrecto o fallas de alarma.

P2: ¿Se puede usar esta unidad con controles CNC FANUC más nuevos además del SYSTEM 10/11?

R: Está diseñada para controles FANUC SYSTEM 10/11 y se comunica a través de una interfaz analógica. La integración con controladores FANUC posteriores basados en bus digital (como las Series 16/18/21) generalmente no es sencilla y normalmente no se recomienda sin hardware de interfaz o conversión adicional.

P3: ¿Cuál es el modo de falla más común en esta unidad?

R: La degradación de los capacitores en la sección de potencia es la falla relacionada con la edad más frecuente, seguida por el fallo del ventilador de enfriamiento que conduce a alarmas de sobrecalentamiento del disipador de calor (AL-09). Las fallas de PCB en la tarjeta de husillo también son comunes y generalmente son más rentables de abordar que las fallas de los módulos de potencia.

P4: ¿La tarjeta de husillo (A20B-0009-0531) es intercambiable con tarjetas de otras unidades de la serie A06B-6044-H?

R: No directamente. Cada tarjeta de husillo en la serie H lleva una ROM específica que define el modelo de motor compatible. La H007, por ejemplo, utiliza la A20B-0009-0530 con ROM J10. Intercambiar tarjetas entre variantes con sufijo H sin verificar la compatibilidad de la ROM causará un funcionamiento desajustado.

P5: ¿Cómo puedo saber si una unidad usada ha sido probada correctamente antes de comprarla?

R: Pregunte al vendedor si la unidad fue probada en condiciones de bucle cerrado en un equipo de prueba FANUC en funcionamiento — no solo encendida y revisada en busca de daños obvios. Una prueba de banco legítima debe confirmar la regulación de velocidad, la salida de corriente y el funcionamiento sin alarmas en todo el rango de RPM de operación. Las unidades descritas solo como "enciende" o "inspeccionadas visualmente" conllevan un riesgo significativamente mayor.
