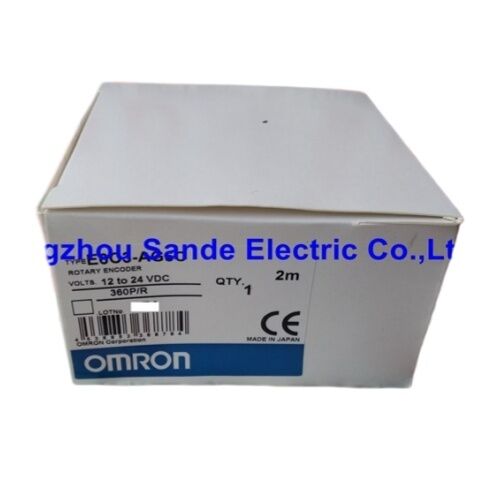

OMRON E6C3-AG5C 360P/R Codificador Rotatorio

Absoluto | Código Gray de 9 bits | IP65 | Carcasa de 50 mm | 12–24 VDC

Posición sin adivinanzas

La mayoría de los sensores de posición le dicen cuánto se ha movido algo. Un codificador absoluto le dice exactamente dónde está algoincluso después de un corte de energía, incluso después de un reinicio de la máquina. Esa distinción es enormemente importante en una línea de producción donde las rutinas de reinicio de posición cuestan tiempo y la deriva inesperada cuesta piezas.El OMRON E6C3-AG5C 360P/R es un codificador rotatorio absoluto robusto construido bajo ese principio. Con 360 pulsos por revolución y salida de código Gray, proporciona datos de posición angular inequívocos en toda la rotación de 360° — sin necesidad de contar pulsos desde un punto de referencia, sin secuencia de inicialización requerida después de la restauración de energía.

Especificaciones Técnicas

Parámetro

La serie E6C3 se ganó su etiqueta de "robusto" desde los materiales. La carcasa es de aleación de aluminio — ligera pero rígida — mientras que el eje es de acero inoxidable SUS303, que resiste la exposición corrosiva leve común en entornos de procesamiento de alimentos y adyacentes a productos químicos. Los rodamientos sellados y la clasificación IP65 significan que los chorros de agua y las partículas en suspensión en el aire no son una preocupación en condiciones normales de operación.

Funcionando a temperaturas de -10°C a +70°C, este codificador cubre el rango desde entornos de almacén fríos hasta áreas de proceso cálidas sin soluciones alternativas de compensación térmica. Para almacenamiento, el rango se extiende aún más: -25°C a +85°C, lo que es importante cuando las unidades pasan tiempo en estantes sin calefacción entre ciclos de despliegue.

Por qué Código Gray y por qué es importante aquí

La salida binaria estándar tiene una debilidad conocida: en ciertos puntos de transición, varios bits cambian simultáneamente, lo que crea una ventana — aunque sea breve — donde la salida puede leer un valor intermedio incorrecto. El código Gray elimina esto asegurando que solo un bit cambie en cada transición.

Para la detección de posición angular, esa propiedad es especialmente valiosa. Ya sea que esté rastreando una leva giratoria, la posición de indexación de un transportador o un mecanismo de dial, la salida de código Gray del E6C3-AG5C elimina la categoría de errores de posición causados por el tiempo de transición de bits. No es un refinamiento menor — es una ventaja fundamental de confiabilidad en aplicaciones de alto ciclo.

Dónde se implementa este codificador

El E6C3-AG5C se adapta de forma natural a cualquier aplicación que necesite retroalimentación de posición angular confiable sin depender de una rutina de referencia al encender. Los casos de uso comunes incluyen:

Posicionadores de levas

• — funciona directamente con el posicionador de levas H8PS de OMRON para un control de temporización de alta precisión de maquinaria automatizadaLíneas de envasado y etiquetado
• — registro e indexación basados en ánguloSistemas de transporte
• — seguimiento de la posición del producto a lo largo de cintas indexadasMesas giratorias y tocadiscos
• — monitoreo de posición absoluta en 360°Maquinaria de impresión y prensado
• — sincronización de fase y registroControl de movimiento general basado en PLC
• — la salida de colector abierto NPN se conecta directamente a la mayoría de los módulos de entrada PLC estándarSalida de Colector Abierto NPN — Practicidad de Cableado

La configuración de colector abierto NPN significa que las salidas del codificador se conectan a tierra cuando están activas, con la carga conectada entre la salida y el riel de suministro positivo. Este es el tipo de salida más compatible para PLCs OMRON, Mitsubishi, tarjetas de entrada digital Siemens S7 y la mayoría de los otros controladores industriales que operan en el rango de 12–24 VDC. Las resistencias de pull-up suelen estar integradas en los módulos de entrada del PLC, por lo que no se necesitan componentes adicionales en la mayoría de los esquemas de cableado estándar.

Preguntas Frecuentes

P1: ¿El E6C3-AG5C conserva su lectura de posición después de una pérdida de energía?

Sí — esa es la ventaja principal de un codificador absoluto. A diferencia de los tipos incrementales que deben regresar a una posición de inicio después de cada ciclo de energía, el E6C3-AG5C emite un código de posición único para cada ángulo del eje. Al encenderlo de nuevo, la posición está disponible de inmediato.

P2: ¿Cuál es la diferencia entre el E6C3-AG5C y el E6C3-AG5C-C?

El sufijo "-C" indica una terminación de conector precableado en lugar de cables sueltos. Ambos comparten especificaciones eléctricas y mecánicas idénticas. La elección depende de su preferencia de cableado del panel y de si ya se está utilizando un conector correspondiente en la máquina.

P3: ¿Puede este codificador conectarse directamente a una entrada digital PLC estándar?

En la mayoría de los casos, sí. La salida de colector abierto NPN es compatible con las entradas digitales de tipo fuente (PNP) comunes en PLCs OMRON, Siemens y Mitsubishi. Siempre verifique que el rango de voltaje de entrada de su PLC coincida con el voltaje de suministro del codificador y que la impedancia de entrada sea adecuada para la clasificación de corriente de salida de 35 mA.

P4: ¿Qué sucede si la velocidad del eje excede las 5.000 RPM?

Operar por encima de la velocidad máxima nominal corre el riesgo de problemas de integridad de la señal y desgaste acelerado de los rodamientos. El límite de frecuencia de conmutación de 20 kHz también se convierte en una limitación a RPM más altas — a 5.000 RPM con 360 P/R, la frecuencia de salida ya es de 30 kHz, por lo que el límite de velocidad mecánica es la restricción principal en lugar de la eléctrica para esta resolución.

P5: ¿Es el E6C3-AG5C adecuado para entornos húmedos o de lavado?

IP65 protege contra chorros de agua a baja presión desde cualquier dirección, lo que cubre la mayoría de las salpicaduras y la exposición indirecta al lavado. No está clasificado para inmersión total o lavado a alta presión. Para entornos de procesamiento de alimentos o bebidas con rutinas de limpieza agresivas, verifique que la presión y los productos químicos de limpieza estén dentro de los parámetros IP65 antes de la instalación.
