Motor servo AC Mitsubishi Encoder OSE105S2 OSE1O5S2 0SE105S2

El componente que hace posible el posicionamiento

Cada vez que un eje CNC se detiene dentro de los micrones de su objetivo, cada vez que un servomotor mantiene la posición bajo una carga de corte,cada vez que una unidad detecta que el eje se ha desviado por una fracción de grado, esa información proviene del codificadorEl.Mitsubishi OSE105S2 tambiénes el codificador óptico rotativo incremental utilizado en MitsubishiServomotores de las series HC y HCR, y entender lo que hace explica por qué reemplazarlo correctamente es tan importante como reemplazar el motor en sí.

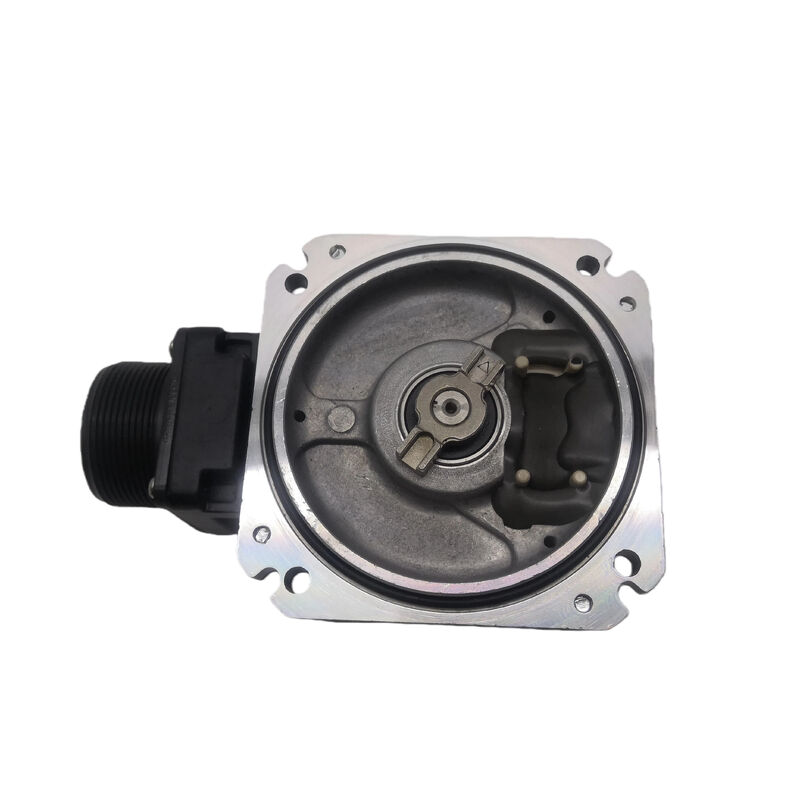

Esto es uncodificador incremental montado en bridaque se monta en la parte trasera del servomotor, la lectura de posición del eje y la velocidad en tiempo real y alimentación de los datos de vuelta a la servomotor a través de unInterfaz de conector de 8 pinesEs una salida.Las señales de fase A, B y Z- la cuadratura de los canales A y B para el conteo de dirección y posición, y el pulso del índice Z una vez por revolución para las operaciones de referencia y orientación.1,000,000 pulsos por revolución, una cifra que se traduce directamente en la granularidad de posicionamiento fino por la que se conocen estos motores en aplicaciones CNC.

Fabricado en Japón según los estándares de precisión de Mitsubishi Electric,el OSE105S2 es la columna vertebral de una gran base instalada de máquinas herramientas controladas por Mitsubishi que todavía están en servicio de producción activa en todo el mundo.

Cada vez que el eje gira, el disco óptico en el interior del codificador pasa una fuente de luz.generando pulsos eléctricos en los canales A y BLa unidad cuenta esos pulsos y sigue la posición en relación con un punto de referencia conocido.El pulso de fase Z marca una revolución completa y se utiliza para establecer o confirmar ese punto de referencia en el arranque.

A la una.000,000 pulsos por revolución, the OSE105S2 provides enough resolution to give the servo drive extremely fine angular discrimination — the difference between position counts is small enough that the closed-loop control system can react smoothly to tiny deviations rather than making coarse correctionsEs por eso que los motores de la serie HC equipados con este codificador se sienten suaves y receptivos en todo el rango de velocidades.En lugar de mostrar el comportamiento de pisar o cazar que produce la retroalimentación de menor resolución.

La tecnología de detección óptica hace que el codificador sea resistente a las interferencias electromagnéticas, relevante en entornos de máquinas CNC donde el ruido del accionamiento del eje, el conmutación de VFD,y otras fuentes de EMI están presentes y de lo contrario corromperían los datos de posición en un sistema de retroalimentación magnéticamente sensible.

El OSE105S2 está asociado con la generación anterior de MitsubishiMotores de la serie HCLos motores conocidos por utilizar este codificador incluyen variantes de los motores de motor de alta velocidad, los motores de alta velocidad y los motores de alta velocidad.Se aplicará el método de cálculo de las emisiones de gases de efecto invernadero.las familias, así comoLas series HC-MF y HCRTambién aparece junto a los motores destinados a ser utilizados conamplificadores de la serie MR-Jen esas generaciones.

Esto contrasta con los nuevos servomotores de Mitsubishi, como la serie HC-MFS o HF-SP, que tienen el codificador integrado directamente en la carcasa del motor como una unidad sellada.el codificador no es un componente sustituible por separadoLa arquitectura de unidad separada del OSE105S2 significa que cuando un codificador falla en un motor compatible de la serie HC, el propio cuerpo del motor puede estar perfectamente en funcionamiento. Sólo el codificador necesita ser reemplazado.

El OSE105S2 es una de las piezas de repuesto de codificadores más comunes para los sistemas servo Mitsubishi heredados.

Antes de reemplazar el codificador, it's worth ruling out cable damage and connector contamination — the 8-pin connector at the motor rear end is exposed to coolant and debris in many CNC installations and is a common source of signal issues that mimic encoder failure.

Al comprar un OSE105S2 de reemplazo, verifique que la unidad haya sido probada con un servosistema compatible de Mitsubishi, no solo encendida.calidad de salida de la señal, y la precisión de los pulsos de fase Z, ninguno de los cuales puede verificarse solo mediante inspección visual.
