Conductor del motor servo
>
|
| Lugar de origen | Japón |
| Nombre de la marca | MITSUBISHI |
| Certificación | CE ROHS |
| Número de modelo | MR-J2S-200B |

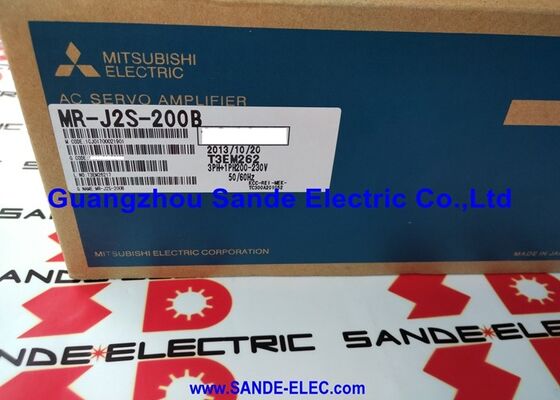

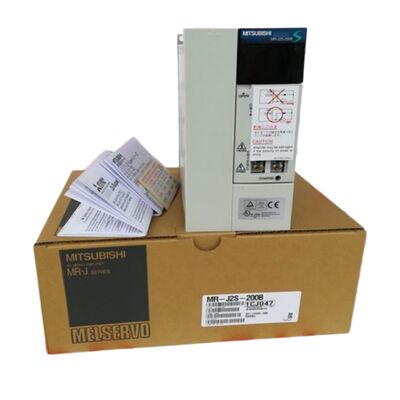

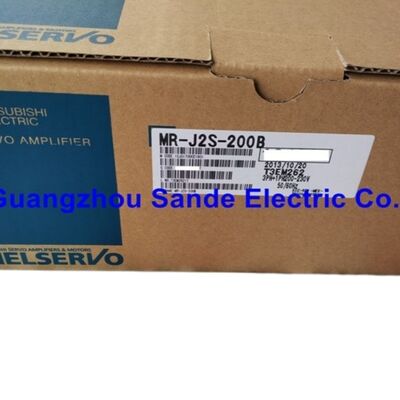

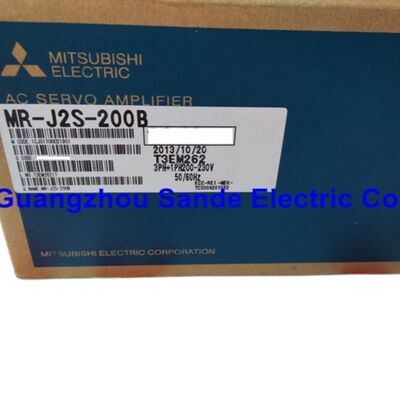

El Mitsubishi MR-J2S-200B es la variante SSCNET de 2kW de la familia de amplificadores servo MELSERVO J2S — el sufijo "-B" lo identifica como una unidad controlada por bus de red en lugar de la variante "-A" de entrada de tren de pulsos.
Mientras que el MR-J2S-200A recibe comandos de posición como un tren de pulsos de un controlador independiente o CNC, el MR-J2S-200B recibe sus comandos de movimiento digitalmente a través de SSCNET, la red de control de sistemas servo que conecta los controladores de movimiento de las series Q y A de Mitsubishi a sus ejes servo.
Esta diferencia arquitectónica define todo sobre cómo se integra y utiliza la variante B: es una unidad diseñada para ser un nodo en una red de movimiento multieje, no un controlador de un solo eje independiente.
La comunicación SSCNET permite al controlador de movimiento sincronizar múltiples ejes con una coordinación de tiempo precisa.
Cada MR-J2S-200B en la red recibe sus referencias de velocidad/par en el mismo momento — la red serial entrega comandos simultáneamente a todos los amplificadores conectados a la velocidad de escaneo de la red, permitiendo el acoplamiento estrecho entre ejes que requiere el movimiento interpolado multieje.
Para aplicaciones como sistemas pórtico multieje, máquinas de recogida y colocación coordinadas, o sistemas de impresión o corte multihaz donde la sincronización de ejes es el requisito de rendimiento principal, la arquitectura SSCNET es la solución natural, y el MR-J2S-200B es el amplificador de eje de 2kW para esos diseños.
El método de control de corriente / PWM sinusoidal produce la salida de motor suave y de bajo ruido que distingue a los variadores servo modernos de los variadores PWM trapezoidales anteriores. La conmutación sinusoidal significa que las corrientes de fase del motor siguen una forma de onda sinusoidal suave adaptada al ángulo del campo magnético del rotor — el resultado es una ondulación de par muy baja a cualquier velocidad, lo cual es particularmente importante en aplicaciones como el manejo de materiales de precisión, donde la ondulación de par aparecería como una variación de velocidad visible en el producto terminado.
La cifra de ancho de banda del bucle de velocidad de 550Hz refleja la rapidez con la que la unidad puede responder a las perturbaciones de velocidad — una respuesta de 550Hz significa que la unidad puede corregir un error de velocidad diez veces más rápido que una unidad industrial convencional, lo que permite un posicionamiento preciso frente a las perturbaciones de carga del mundo real.
| Parámetro | Valor |
|---|---|
| Salida nominal | 2000W / 2kW |
| Corriente nominal | 10.5A |
| Tensión de entrada | 200–230V CA (tolerancia de 170–253V) |
| Fase | Monofásico (2P) o trifásico (3P) |
| Frecuencia de entrada | 50/60Hz (±5%) |
| Método de control | PWM sinusoidal / control de corriente |
| Interfaz de red | SSCNET a través de CN1A/CN1B |
| Freno dinámico | Incorporado |
| Refrigeración | Ventilación forzada |
| Respuesta de velocidad | 550Hz o superior |
| Clasificación IP | IP00 |
| Temperatura de funcionamiento | 0 a +55°C |
| Peso | ~2.0 kg |
| Motores compatibles | HC-SFS152, HC-SFS202, HC-RFS153, HC-RFS103 |

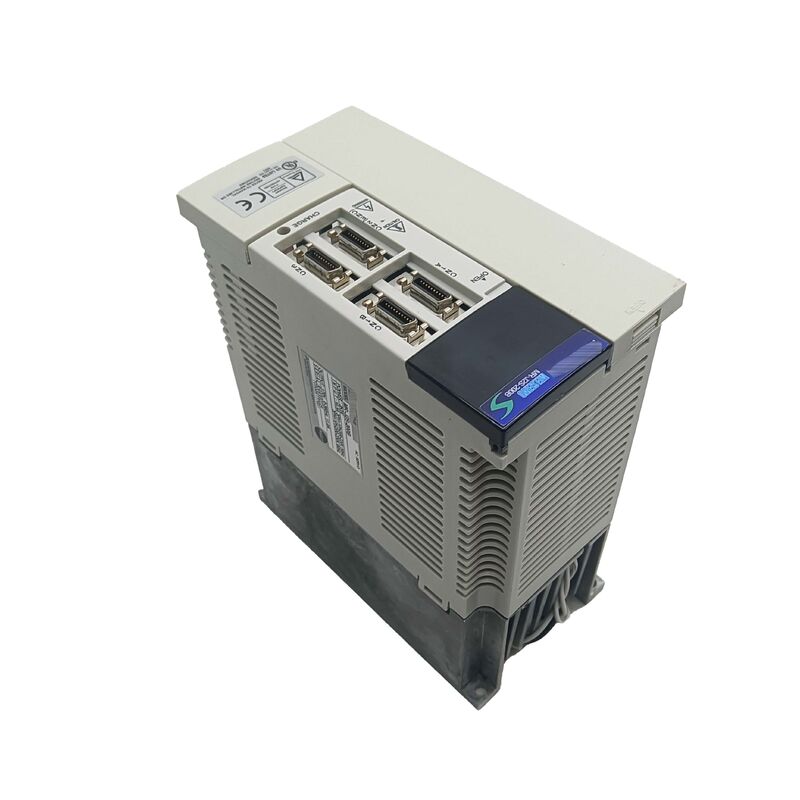

SSCNET es el protocolo de red servo propietario de Mitsubishi, y los conectores CN1A y CN1B del MR-J2S-200B son los puntos de entrada y salida físicos para esta cadena de red.
El controlador de movimiento se conecta al CN1A del primer amplificador, y un cable va del CN1B de ese amplificador al CN1A del siguiente amplificador, creando una cadena margarita que puede extenderse a través de muchos ejes.
La posición de cada amplificador en la cadena determina su número de eje tal como lo ve el controlador.
La principal ventaja de rendimiento de SSCNET es que todos los amplificadores de la red reciben sus comandos de velocidad de forma síncrona — el controlador transmite a todos los ejes simultáneamente en lugar de dirigirse a ellos secuencialmente.
Esta sincronización de tiempo es la base de la interpolación multieje suave. Sin ella, las posiciones de los ejes se desfasarían en el tiempo incluso si los ejes individuales siguieran perfectamente sus perfiles comandados, porque las pequeñas diferencias de tiempo entre ejes se acumulan en errores de trayectoria.
Con la entrega de comandos síncrona, la trayectoria interpolada del controlador llega a cada eje en el mismo momento, y el movimiento mecánico resultante coincide con la trayectoria comandada.
La implementación SSCNET en la serie MR-J2S también transporta datos de retroalimentación del codificador de vuelta al controlador a través de la misma red, eliminando el cableado de retroalimentación separado entre los amplificadores y el controlador de movimiento.
La señal del codificador absoluto de 17 bits del motor HC-SF fluye a través del procesamiento de retroalimentación del amplificador y entra en la red SSCNET como datos de posición digital, donde el controlador de movimiento la lee para el cálculo de posición en bucle cerrado.
El circuito de freno dinámico incorporado del MR-J2S-200B se activa cuando la señal de servo activado (SON) del amplificador se desactiva o cuando una falla de protección activa la unidad.
El freno dinámico conecta una resistencia directamente a través de las fases del motor, convirtiendo la energía cinética del motor en calor en la resistencia y deteniendo el motor más rápidamente que la inercia sin alimentación.
Esto es distinto de un freno de retención (un freno mecánico electromagnético que bloquea físicamente el eje) — el freno dinámico es un mecanismo de frenado eléctrico que proporciona una desaceleración controlada, no un bloqueo de estacionamiento.
En escenarios de parada de emergencia, el freno dinámico asegura que el motor desacelere dentro del envolvente de desaceleración de la unidad en lugar de rodar libremente, lo que protege la maquinaria conectada de sobrepasos y previene peligros de seguridad para el personal por movimiento continuo después de la orden de parada.
Para ejes verticales o ejes con un momento significativo, el freno dinámico acorta la distancia de parada significativamente en comparación con la desaceleración sin frenado.
El sistema de protección del MR-J2S-200B opera en dos capas.
La primera capa es la monitorización electrónica dentro del amplificador: apagado por sobrecorriente (utilizando la retroalimentación de corriente para detectar la sobrecarga del transistor antes de que la temperatura de la unión sea crítica), apagado por sobretensión de regeneración (previniendo la sobretensión del bus de CC durante la desaceleración) y sobrecarga térmica electrónica (rastreando el producto I²t integrado de la corriente de salida para detectar sobrecarga sostenida antes de que ocurra daño en el bobinado).
La segunda capa cubre las condiciones a nivel de sistema: protección contra fallas del codificador (detectando la pérdida o corrupción de los datos de posición de 17 bits del motor), detección de subtensión y corte de energía, protección contra sobrevelocidad (monitorizando la velocidad del motor contra un umbral configurable) y protección contra error de posición excesivo (detectando cuándo el error de seguimiento excede la banda permitida — la condición clásica de "desbordamiento de error de servo" que indica una traba de carga, un atasco mecánico o una desadaptación de ganancia).
El MR-J2S-200A y el MR-J2S-200B comparten la misma salida nominal, compatibilidad de motor y rendimiento de control.
La diferencia es la interfaz de comando: la variante A acepta comandos de posición de tren de pulsos y tiene E/S de propósito general CN1 para operación independiente, lo que la hace adecuada para su uso con cualquier controlador que proporcione salida de pulsos.
La variante B utiliza el bus SSCNET y está diseñada específicamente para su uso con controladores de movimiento de Mitsubishi compatibles con SSCNET.
La variante B no puede aceptar comandos de pulsos — solo opera en un contexto de red SSCNET.
Antes de especificar un amplificador de reemplazo, confirme la arquitectura de comando de la máquina: las máquinas con entrada de tren de pulsos necesitan la variante A; las máquinas en red SSCNET necesitan la variante B.
P1: ¿Puede el MR-J2S-200B reemplazar a un MR-J2S-200A en una máquina si la variante A no está disponible?
No. Las variantes -A y -B no son intercambiables. La -A acepta comandos de posición de tren de pulsos de un CNC o controlador independiente a través de su conector de E/S CN1.
La -B solo opera en un entorno de bus SSCNET y no tiene provisión para entrada de tren de pulsos.
Si se necesita una -A y no está disponible, el reemplazo debe ser una variante -A o una alternativa compatible — instalar una -B en una aplicación de tren de pulsos resultará en una unidad no funcional.
P2: ¿Qué controladores de movimiento Mitsubishi son compatibles con la interfaz SSCNET del MR-J2S-200B?
La interfaz SSCNET del MR-J2S-200B es compatible con los controladores de movimiento de la serie A de Mitsubishi (A171SH, A172SH, A173UH) y los controladores de movimiento de la serie Q (Q172, Q173), así como con los módulos de posicionamiento (A1SD75M, QD75M) que emiten comandos SSCNET.
La implementación SSCNET en la serie MR-J2S es el protocolo SSCNET original — tenga en cuenta que las generaciones posteriores utilizan SSCNET III (fibra óptica), que no es directamente compatible con los conectores SSCNET de cobre del MR-J2S sin hardware de conversión.
P3: ¿Cómo funciona la autocalibración en tiempo real en el MR-J2S-200B?
La autocalibración en tiempo real de la serie MR-J2S estima continuamente la inercia de carga conectada al eje del motor analizando la relación entre la aceleración comandada y el cambio de velocidad real resultante.
A medida que se actualiza la inercia estimada, la unidad recalcula los valores de ganancia proporcional, integral y derivativa para los bucles de velocidad y posición para mantener una rigidez y amortiguación servo óptimas.
Este proceso ocurre durante la operación normal de la máquina — no se requiere un ciclo de movimiento de calibración especial.
El nivel de respuesta de la autocalibración (ajuste de ganancia) es configurable a través de parámetros para equilibrar la capacidad de respuesta con la supresión de vibraciones, permitiendo el ajuste para máquinas con diferente cumplimiento mecánico.
P4: El MR-J2S-200B está descontinuado — ¿cuál es el reemplazo de producción actual recomendado?
La ruta de actualización recomendada por Mitsubishi es el MR-J4-200B (serie MELSERVO J4), que mantiene la interfaz SSCNET (ahora SSCNET III/H óptica) y la clase de potencia de 2kW. La plataforma J4 ofrece codificadores de mayor resolución (22 bits en motores actuales), autocalibración mejorada y soporte ampliado para funciones de seguridad.
La migración de J2S a J4 requiere el reemplazo tanto del amplificador como del motor (las unidades J4 utilizan los motores actuales de la serie HG-SR/HG-SN, no los de la serie HC-SF).
El protocolo SSCNET III/H utilizado por J4 no es retrocompatible con la interfaz de cobre SSCNET original, por lo que el controlador de movimiento también puede requerir una actualización del módulo SSCNET III/H.
P5: ¿Qué código de alarma indica una falla del codificador en el MR-J2S-200B y cómo se debe diagnosticar?
AL.16 (error de codificador) es el código de falla principal del codificador en el amplificador MR-J2S. Puede aparecer al encender o durante la operación.
Al encender, generalmente significa que el cable del codificador no está conectado o está defectuoso — inspeccione el cable del codificador MR-JHSCBL y ambos conectores (CN2 del amplificador y el conector del codificador del motor) antes de asumir una falla del codificador. Durante la operación, AL.
16 que aparece en posiciones específicas sugiere contaminación del disco local o un problema de flexión del cable en una orientación particular.
AL.16 que aparece solo a alta velocidad apunta a problemas de integridad de la señal en la longitud del cable en uso.
Para el diagnóstico, sustituya temporalmente un cable en buen estado de otro eje con el mismo tipo de motor y verifique si la alarma sigue al cable o permanece con la combinación motor/amplificador.
