Conductor del motor servo
>
|
| Lugar de origen | Japón |
| Nombre de la marca | MITSUBISHI |
| Certificación | CE ROHS |
| Número de modelo | MR-J2S-70A |

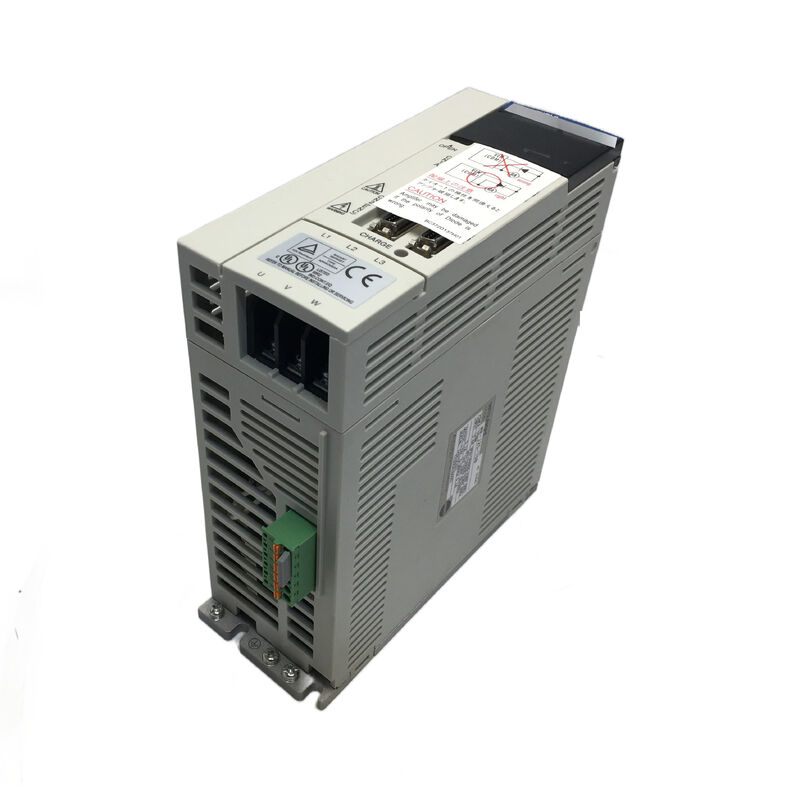

El buen funcionamiento de un sistema servo comienza con el amplificador. El motor recibe la atención, pero es la unidad la que lee la retroalimentación de posición, calcula la corrección y activa la etapa de salida cientos de veces por segundo para mantener el eje donde debe estar. El Mitsubishi MR-J2S-70A es el amplificador de 750 W de la consolidada serie MELSERVO J2S — una unidad servo AC de propósito general que maneja el control de posición, velocidad y par con la fiabilidad por la que es conocida la plataforma servo industrial de Mitsubishi.
La serie J2S representó un importante avance de Mitsubishi respecto a la generación J2 anterior. La mejora principal fue el codificador del servomotor: los motores emparejados con J2S utilizan un codificador absoluto de 17 bits (131.072 pulsos/rev), que ofrece una resolución y precisión de posición considerablemente mayores que el predecesor de la serie J2. En el lado del amplificador, esto se traduce en un bucle de control más ajustado y estable — la unidad trabaja con más datos de posición por revolución, por lo que los comandos de velocidad y posición se siguen de forma más limpia, especialmente a bajas velocidades y durante el posicionamiento fino.
El J2S también introdujo autoajuste en tiempo real, que monitoriza continuamente la dinámica de la máquina y ajusta la configuración de la ganancia del servo en consecuencia. En una máquina donde las características de carga cambian — un brazo robótico que se mueve a través de diferentes configuraciones, o una muela que cambia de masa a medida que se desgasta — la función de autoajuste mantiene el bucle estable sin intervención manual.
| Parámetro | Valor |
|---|---|
| Número de Parte | MR-J2S-70A |
| Fabricante | Mitsubishi Electric Corporation |
| Serie | MELSERVO J2S |
| Salida Nominal | 750 W |
| Alimentación de Entrada | Monofásica o trifásica, 200–230 V CA, 50/60 Hz |
| Corriente de Entrada (nominal) | 3.8 A |
| Voltaje de Salida | Trifásico, 170 V CA |
| Corriente de Salida (nominal) | 5.1 A |
| Rango de Frecuencia de Salida | 0–360 Hz |
| Método de Control | PWM de onda sinusoidal / control de corriente |
| Modos de Control | Posición / Velocidad / Par (conmutable) |
| Frecuencia Máx. de Pulso de Entrada | 500 kpps (receptor diferencial) / 200 kpps (colector abierto) |
| Rango de Entrada Analógica | ±10 V CC (velocidad), ±8 V CC (par) |
| Relación de Control de Velocidad | 1:5000 (analógico), 1:2000 (velocidad interna) |
| Comunicación | RS-232C / RS-422 (compatible con MR Configurator) |
| Temperatura de Operación | 0 °C a +55 °C |
| Temperatura de Almacenamiento | −20 °C a +65 °C |
| Humedad | Hasta 90% HR (sin condensación) |
| Altitud Máx. | 1.000 m sobre el nivel del mar |
| Peso | aprox. 3.99 lbs (1.8 kg) |
| Serie de Motores Compatibles | HC-SFS, HC-KFS, HC-MFS, HC-UFS |
El MR-J2S-70A no es un controlador de posición dedicado. Maneja tres modos de operación distintos y, de manera crítica, puede cambiar entre ellos sobre la marcha basándose en señales de entrada digitales:
Modo de control de posición — la unidad sigue una secuencia de pulsos de alta velocidad del controlador aguas arriba. Cada pulso representa un incremento de posición comandado. Con una frecuencia de pulso de entrada de hasta 500 kpps desde un receptor diferencial, la unidad puede seguir comandos de posición rápidos mientras que el codificador de 131.072 ppr proporciona la resolución de retroalimentación para ejecutarlos con precisión.
Modo de control de velocidad — una entrada de voltaje analógico (0 a ±10 V CC) o una de las siete velocidades programadas internamente define la velocidad objetivo. La unidad regula entonces la velocidad del motor para que coincida, con rampas de aceleración y desaceleración suaves configurables mediante parámetros.
Modo de control de par — un voltaje analógico (0 a ±8 V CC) comanda directamente el par de salida. La velocidad se limita a un techo programable, y la unidad entrega la corriente necesaria para mantener el par comandado hasta ese límite de velocidad. Este modo se utiliza en aplicaciones de control de tensión, ajuste a presión y sujeción.
El MR-J2S-70A utiliza control de corriente PWM de onda sinusoidal para accionar el motor. La distinción con métodos de conmutación trapezoidal o de seis pasos más simples es significativa en la práctica: la excitación sinusoidal produce una salida de par más suave con menos rizado, lo que significa un funcionamiento más silencioso, menos vibración mecánica y un mejor rendimiento del servo a bajas velocidades.
A bajas velocidades — avances de arrastre en una máquina rectificadora, posicionamiento fino en un dispositivo de montaje — la diferencia entre la conmutación sinusoidal y la trapezoidal es notable en el nivel de vibración y la estabilidad de la velocidad. Para aplicaciones donde el acabado superficial o la precisión posicional a baja velocidad son importantes, la arquitectura de control de onda sinusoidal es parte de la razón por la que la serie J2S se ganó su posición como plataforma de referencia para aplicaciones servo de Mitsubishi durante su era de producción.
La documentación de MELSERVO J2S indica que añadir una batería al amplificador servo convierte el sistema a operación de posición absoluta — no se requiere hardware adicional más allá del soporte de la batería. Con la copia de seguridad de la batería activa:
Solo se necesita configurar una posición de referencia una vez durante la puesta en marcha inicial. A partir de ese momento, el sistema absoluto mantiene la referencia del eje indefinidamente. Para máquinas con múltiples ejes y secuencias de referencia complejas, eliminar el retorno a referencia en cada encendido es una ganancia de productividad tangible.
Muchos amplificadores servo requieren ajuste manual de ganancia: el ingeniero de puesta en marcha establece la ganancia proporcional, la ganancia integral y la ganancia derivativa basándose en estimaciones de inercia y respuesta medida, y luego itera hasta que el sistema es estable y receptivo. Funciona, pero lleva tiempo, experiencia y retrabajo cuando las características de la máquina cambian.
El autoajuste en tiempo real del MR-J2S-70A maneja esto continuamente. La unidad estima el momento de inercia de la máquina a partir de la respuesta de par y aceleración del motor, y ajusta las ganancias del servo en consecuencia. Las máquinas nuevas se configuran más rápido. Las máquinas donde la carga varía — un robot que recoge diferentes piezas de trabajo, o un husillo con diferentes herramientas — permanecen correctamente ajustadas sin ajuste manual periódico.
La potencia nominal de 750 W del MR-J2S-70A lo sitúa en el rango medio de la familia de amplificadores J2S — lo suficientemente capaz para la mayoría de las aplicaciones de accionamiento de ejes CNC y automatización, lo suficientemente compacto para caber en un armario de control estándar. Se encuentra accionando:
Ejes de Máquinas Herramienta CNC — unidades de avance X, Y, Z en fresadoras, tornos y centros de mecanizado donde se exige una repetibilidad submicrométrica
Brazos Robóticos y Robots SCARA — articulaciones donde la combinación de velocidad, par y retención de posición absoluta cubre los requisitos de la aplicación
Equipos de Ensamblaje Automatizado — estaciones de inserción de precisión, atornillado y ajuste a presión donde el modo de control de par proporciona una gestión precisa de la fuerza
Sistemas de Transporte y Indexación — unidades de banda controladas por velocidad y mesas giratorias de indexación controladas por posición
Sistemas de Bobinado y Tensión — aplicaciones de bobinado de material donde el modo de par con limitación de velocidad proporciona una tensión precisa en diferentes diámetros de rollo
P1: ¿Qué servomotores son compatibles con el MR-J2S-70A?
El MR-J2S-70A tiene una potencia nominal de 750 W y se empareja con servomotores de las series HC-SFS, HC-KFS, HC-MFS y HC-UFS de Mitsubishi en la clase de 750 W / 200 V. Los modelos de motor compatibles específicos incluyen HC-SFS73, HC-KFS73, HC-MFS73 y HC-UFS72. Confirme siempre la compatibilidad con la tabla de combinación motor-amplificador de Mitsubishi para su modelo de motor exacto.
P2: ¿Puede el MR-J2S-70A aceptar alimentación monofásica y trifásica?
Sí. El MR-J2S-70A acepta entrada de 200–230 V CA monofásica o trifásica a 50/60 Hz. Para 230 V monofásicos, conecte a L1 y L2 y deje L3 abierta. Esta flexibilidad es útil en instalaciones donde solo hay disponible suministro monofásico en el armario de control.
P3: ¿Soporta el MR-J2S-70A la operación de posición absoluta y qué requiere?
Sí — añadir una batería al amplificador servo habilita la operación de posición absoluta utilizando el codificador de 17 bits en los servomotores compatibles de la serie J2S. Una vez que se establece una posición de referencia durante la puesta en marcha, el sistema retiene la posición del eje a través del apagado. No se necesita un ciclo de retorno a referencia al arrancar.
P4: ¿Qué software se utiliza para configurar y diagnosticar el MR-J2S-70A?
El MR-J2S-70A se comunica a través de RS-232C o RS-422 con un PC que ejecuta el software MR Configurator de Mitsubishi. Esto permite la configuración de parámetros, operación de prueba, ajuste de ganancia, monitorización de estado y revisión del historial de alarmas a través de una interfaz de computadora sin necesidad de navegar por los parámetros de la unidad manualmente a través de los botones del panel frontal.
P5: ¿Sigue en producción el MR-J2S-70A y cuál es su reemplazo actual?
La serie MR-J2S ha sido oficialmente descontinuada por Mitsubishi Electric y es un producto heredado maduro. El reemplazo de la generación actual es la serie MR-J4, que ofrece codificación de mayor resolución, autoajuste mejorado y capacidad de comunicación SSCNET III/H. Sin embargo, los amplificadores MR-J2S siguen estando ampliamente disponibles a través del mercado secundario de automatización industrial para fines de mantenimiento y reparación de máquinas.
