Fanuc A860-0309-T302 | Codificador de Posición de Husillo Alpha — 1.024 PPR, 10.000 rpm, Brida de 68 mm, 17 pines, Reemplaza la serie A86L-0027-0001

Descripción general

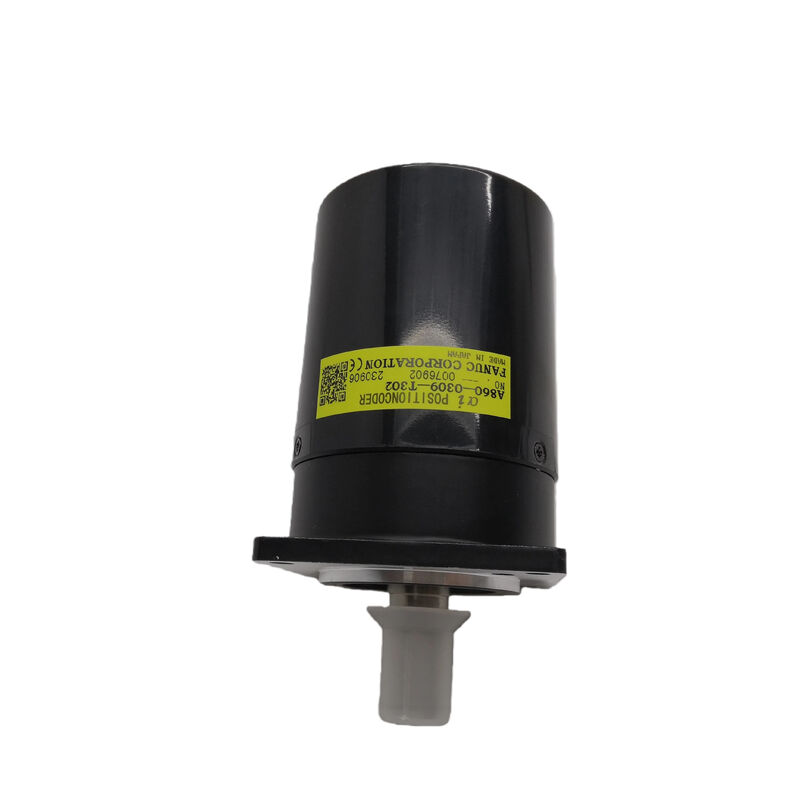

El Fanuc A860-0309-T302 es un codificador de posición de husillo externo — un codificador rotatorio dedicado que se monta directamente en el motor del husillo o en el cabezal del husillo para proporcionar al CNC datos de rotación del husillo en tiempo real para funciones que el sensor magnético MZi estándar por sí solo no puede soportar.

Donde el sensor MZi en el motor del husillo proporciona retroalimentación de regulación de velocidad, el A860-0309-T302 agrega datos de posición angular de alta resolución: 1.024 pulsos por revolución, accesibles a velocidades de hasta 10.000 rpm.

Esta combinación de rango de velocidad y resolución soporta las exigentes funciones de husillo sincronizadas con la posición de los centros de mecanizado CNC modernos.

El codificador es una unidad fabricada por Kuroda suministrada bajo el número de pieza de Fanuc — una práctica estándar para varias variantes de codificadores de husillo externos de Fanuc.

La brida cuadrada de 68 mm y el orificio central de 50 mm definen una huella de montaje específica, y el diseño de brida no extraíble significa que el cuerpo del codificador se monta como un conjunto integral en lugar de una combinación separable de brida y cuerpo.

El conector integrado de 17 pines transporta todas las conexiones de señal y alimentación al amplificador de accionamiento del husillo a través del cable dedicado del codificador del husillo.

Uno de los aspectos más significativos de la especificación del A860-0309-T302 es su compatibilidad retroactiva: reemplaza toda la serie A86L-0027-0001 de codificadores de husillo Fanuc anteriores. Esto significa que las máquinas que originalmente llevaban cualquier variante A86L-0027-0001 pueden actualizarse directamente al A860-0309-T302 con el cable apropiado — un punto útil para instalaciones que gestionan flotas de máquinas más antiguas donde las variantes originales de codificadores de husillo son difíciles de obtener.

Especificaciones clave

Por qué es importante la posición del husillo — Las funciones que permite este codificador

La velocidad del husillo es solo una dimensión del control del husillo. La posición es importante para cuatro funciones CNC distintas que el A860-0309-T302 permite directamente:

Taladrado rígido es la más crítica operacionalmente. En un ciclo de taladrado rígido, el husillo y la alimentación del eje Z se mueven en una relación matemáticamente fija — una revolución del husillo avanza el eje Z exactamente un paso de rosca.

Un codificador de posición de husillo proporciona la retroalimentación angular en tiempo real que mantiene esta sincronización ajustada a través de las fases de aceleración, velocidad constante y desaceleración del husillo. Sin un codificador de posición de alta resolución, el taladrado rígido produce roscas descentradas o rotura de la herramienta de taladrado.

Los 1.024 PPR del A860-0309-T302 dividen cada revolución en 4.096 flancos de cuadratura, lo que da al CNC una referencia de sincronización lo suficientemente densa para un taladrado fiable a las velocidades de husillo utilizadas en producción.

Orientación del husillo es la detención del husillo en una posición angular precisa para alinear la herramienta con el perno de accionamiento del cambiador automático de herramientas, o para alinear una barra de mandrinar con una chaveta. El pulso Z del A860-0309-T302 (un pulso de referencia por revolución) marca la posición angular de referencia del husillo.

El accionamiento utiliza esta referencia para detener el husillo de forma repetible en el ángulo de orientación comandado.

Control del eje C — en centros de torneado con indexación de husillo CNC — utiliza el codificador de husillo para proporcionar la retroalimentación de posición necesaria para interpolar el husillo como un eje CNC rotatorio. La resolución de 1.024 PPR, con decodificación de cuadratura 4x, produce 4.096 posiciones de conteo por revolución para el cálculo de interpolación del eje C.

Control de contorno del eje C en tornos CNC con sistemas de accionamiento de husillo de alta gama utiliza el codificador de posición de husillo como elemento de retroalimentación para el contorneado de husillo a baja velocidad — moviendo el husillo a velocidades de avance controladas en coordinación con los ejes X y Z para mecanizar perfiles complejos.

Esta función exige una retroalimentación de posición suave y de bajo ruido a velocidades de husillo muy bajas, que la detección óptica del A860-0309-T302 proporciona.

Montaje e instalación mecánica

El A860-0309-T302 se monta en el eje trasero del motor del husillo o en el cabezal del husillo de la máquina, dependiendo del diseño del fabricante de la máquina.

El orificio de 50 mm acomoda el eje del motor del husillo que pasa a través del codificador; el eje debe acoplarse al mecanismo de acoplamiento del codificador para accionar el disco del codificador de posición.

La brida cuadrada de 68 mm proporciona la interfaz de montaje a la carcasa trasera del motor.

La alineación del acoplamiento es crítica. El disco del codificador y el acoplamiento del eje deben funcionar concéntricamente con el eje del motor — cualquier excentricidad produce una variación periódica en el tiempo de los pulsos del codificador que el CNC lee como rizado de velocidad, lo que puede causar errores de mecanizado periódicos en el acabado superficial.

Fanuc recomienda seguir el procedimiento de instalación del codificador de husillo en el manual de mantenimiento del motor del husillo para la combinación específica de motor y modelo de codificador.

Preguntas frecuentes

P1: ¿Reemplaza el A860-0309-T302 todas las variantes de la serie A86L-0027-0001 sin ninguna modificación adicional?

El A860-0309-T302 es el reemplazo consolidado para todas las variantes de la serie A86L-0027-0001. En la mayoría de los casos, se instala directamente con el hardware de montaje y el cable del accionamiento del husillo existentes.

En algunas instalaciones, el conector del cable en el extremo del codificador puede diferir entre la variante A86L original y el T302; verifique el tipo de conector del extremo del codificador del cable del codificador del husillo antes de instalarlo.

Puede ser necesario un adaptador de cable o un cable de reemplazo si los conectores no coinciden directamente.

P2: ¿Cuál es la alarma del CNC que aparece cuando el A860-0309-T302 falla o desarrolla un defecto?

Las fallas del codificador de husillo aparecen como alarmas de la serie SP en los controles Fanuc. SP0749 (desconexión del codificador de posición del husillo), SP0741 (error de comunicación del codificador de posición del husillo) y SP0750 (error de conteo del codificador de posición del husillo) son las alarmas más comunes relacionadas con el A860-0309-T302.

Estas alarmas suelen aparecer al intentar el taladrado rígido o la orientación del husillo — las funciones CNC que requieren el codificador de posición.

Se debe inspeccionar primero el cable y el conector del codificador antes de concluir que el codificador ha fallado, ya que los conectores sueltos son una causa frecuente de SP0749.

P3: ¿Cuál es la importancia de la clasificación de velocidad máxima de 10.000 rpm, y exederla daña el codificador?

10.000 rpm es el máximo especificado por Fanuc para el A860-0309-T302 a sus 1.024 PPR nominales. Por encima de esta velocidad, la electrónica puede no procesar de manera fiable los 1.024 pulsos por revolución en una salida de cuadratura limpia — la calidad de la señal se degrada y el CNC puede generar errores de retroalimentación de velocidad.

La operación sostenida por encima de 10.000 rpm presenta el riesgo de pérdida de calidad de la señal y daños mecánicos por fuerzas centrífugas en el conjunto del disco giratorio.

No se debe exceder la velocidad máxima del codificador; verifique que la velocidad máxima del husillo de la máquina no exceda las 10.000 rpm antes de especificar este codificador para una instalación determinada.

P4: ¿Se utiliza el A860-0309-T302 en el motor del husillo o en el cabezal del husillo de la máquina, y la ubicación afecta su función?

El A860-0309-T302 se puede montar en el eje trasero del motor del husillo o en el cabezal del husillo de la máquina, dependiendo del diseño del fabricante de la máquina.

Los codificadores de posición montados en el motor son más comunes; el montaje en el cabezal del husillo se utiliza cuando el husillo tiene una transmisión por engranajes entre el motor y el husillo, y el CNC requiere retroalimentación de posición en el husillo real (después del engranaje), no en el motor.

Cuando se monta en el motor con una transmisión por engranajes, el CNC debe aplicar una corrección de relación de engranajes en sus parámetros de control del husillo para convertir los recuentos de posición del motor a los recuentos de posición del husillo real.

Cuando se monta en el cabezal del husillo, no se necesita corrección de relación de engranajes.

La ubicación de montaje apropiada se especifica en la documentación del fabricante de la máquina.

P5: ¿Se puede utilizar el A860-0309-T302 para retroalimentación de eje servo estándar en lugar de su aplicación de husillo?

No. El A860-0309-T302 es un codificador de posición de husillo externo con un conector de 17 pines y un formato de señal específico para la interfaz del amplificador de accionamiento del husillo de Fanuc.

No es intercambiable con los codificadores de pulsos de motor servo (series A860-0346, A860-0356, A860-2001, etc.) que utilizan diferentes protocolos seriales y conectores para la retroalimentación en bucle cerrado del eje servo.

La función del codificador de posición del husillo es exclusivamente proporcionar al accionamiento del husillo datos de posición angular para taladrado, orientación y funciones del eje C; no forma parte del bucle de regulación de velocidad del husillo (esa función pertenece al sensor MZi).
