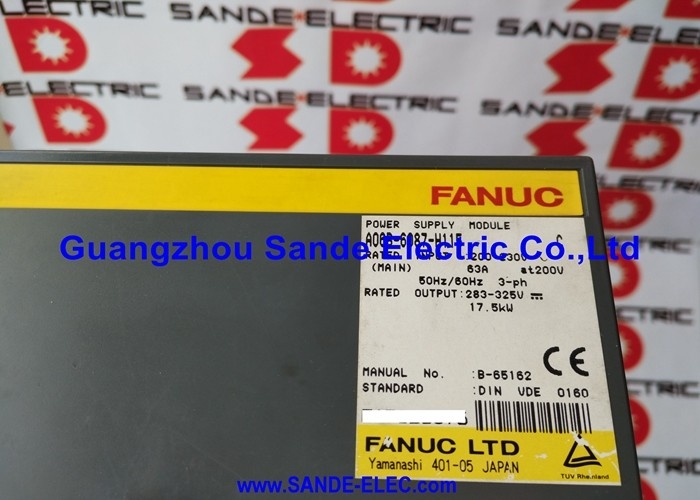

Fanuc A06B-6087-H115 | Módulo de Fuente de Alimentación Alpha PSM-15 — 17.5kW, 200-230V Trifásico, 63A de Entrada, 283-325V DC Bus de Salida, CNC 16i / 18i / 21i

Descripción general

El Fanuc A06B-6087-H115 es el PSM-15 — el módulo de fuente de alimentación de clase 15 en el sistema de accionamiento alpha de Fanuc. Su trabajo es fundamental: toma corriente alterna trifásica de 200-230V de la fuente de alimentación de la instalación, la rectifica y la regula a un bus de CC estable de 283-325V, y distribuye ese voltaje de bus a todos los módulos amplificadores de servo y husillo en el rack de accionamiento. Cada movimiento de eje, cada rotación de husillo, cada pulso de corriente del motor en una máquina CNC de la serie alpha extrae en última instancia su energía de la salida del bus de CC de este módulo. Eso convierte al PSM-15 en el único punto de continuidad de energía para todo el sistema de accionamiento; cuando falla, la máquina se detiene.

La potencia continua de salida nominal de 17.5kW define la demanda total combinada de potencia continua que el PSM-15 puede soportar en todos sus módulos de accionamiento descendentes simultáneamente.

En una configuración típica de centro de mecanizado de tamaño mediano, un PSM-15 sirve a un módulo amplificador de husillo (SPM) y a una combinación de módulos amplificadores de servo (SVM), alimentando el husillo y los ejes de avance juntos dentro de este rango de 17.5kW.

La entrada nominal de 63A a 200V refleja el consumo de CA primario en condiciones de salida completa, y esta cifra es lo que el diseño eléctrico de la instalación debe acomodar, tanto en términos de clasificación del disyuntor como de impedancia de la línea de alimentación.

Lo que distingue al PSM-15 de las variantes de fuente de alimentación PSMR (resistencia regenerativa) más simples de la misma familia es su capacidad de regeneración de potencia activa. Cuando un motor de servo o husillo desacelera, la energía cinética almacenada en la masa giratoria fluye de regreso a través del amplificador hacia el bus de CC.

En un sistema PSMR, esta energía se disipa en una resistencia como calor. En el PSM-15, un circuito de entrada frontal activo devuelve esta energía regenerada a la fuente de alimentación de CA trifásica, alimentando efectivamente la energía de regreso al sistema eléctrico de la instalación en lugar de quemarla como calor.

Para máquinas con alta inercia del husillo o desaceleraciones fuertes frecuentes, esta capacidad de regeneración reduce significativamente la generación de calor dentro del gabinete eléctrico y mejora la eficiencia energética general del sistema de accionamiento.

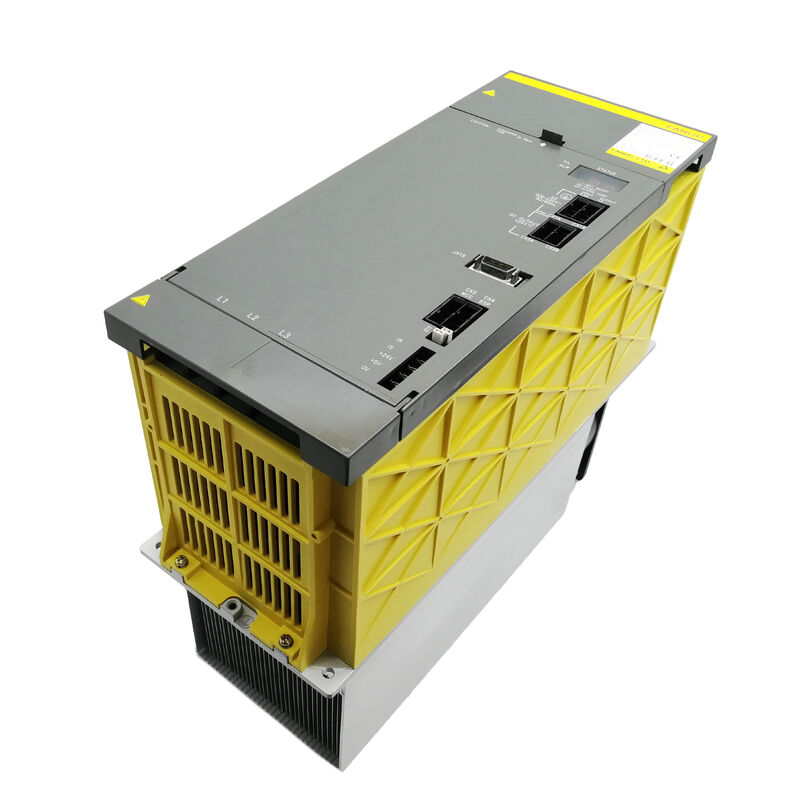

El PSM-15 es un módulo de 150 mm de ancho, más ancho que los módulos de servo SVM de 60 mm a 90 mm que alimenta, y lleva ventiladores de refrigeración internos y externos, además de un bloque de aletas de disipador de calor externo.

Esta disposición de gestión térmica refleja la operación continua de alta corriente que el PSM-15 soporta: los módulos de transistores de 200A en su núcleo generan un calor considerable que debe extraerse continuamente para mantener las temperaturas de los componentes dentro de los límites nominales.

El ventilador externo (A90L-0001-0335/B) y el ventilador interno (A90L-0001-0422) están disponibles individualmente como repuestos, lo cual es importante porque un fallo del ventilador es un evento de mantenimiento recuperable en lugar de una causa de reemplazo completo del módulo.

Especificaciones clave

El Bus de CC — Lo que significa para alimentar cada eje

El bus de CC de 283-325V que mantiene el PSM-15 no es solo una barra de alimentación, es el reservorio de energía del cual se extraen todas las demandas instantáneas de corriente del motor. Cuando tres ejes de servo aceleran simultáneamente, los tres extraen corriente del bus de CC simultáneamente.

El rectificador de entrada frontal y el banco de condensadores de filtro del PSM-15 están dimensionados para soportar las demandas transitorias pico de los amplificadores descendentes mientras mantienen el voltaje del bus dentro del rango regulado de 283-325V.

Si la demanda de corriente pico combinada excede lo que el banco de condensadores puede suministrar transitoriamente, el voltaje del bus cae y el CNC detecta la condición de bajo voltaje como una alarma de accionamiento.

Es por eso que la selección del PSM para una máquina específica debe considerar no solo la demanda de potencia continua, sino el perfil de corriente pico simultáneo de todos los ejes conectados.

La designación nominal de 15kW corresponde a una clasificación continua; el hardware real del PSM-15 soporta corrientes pico más altas durante los breves períodos característicos de los eventos de aceleración de servo.

El procedimiento de selección de PSM de Fanuc tiene en cuenta esto aplicando un factor de operación simultánea a la suma de todas las clasificaciones de potencia de los ejes; el PSM-15 con 17.5kW continuos es típicamente apropiado para sistemas cuya demanda simultánea pico cae dentro de la guía de selección.

Regeneración de Potencia — Energía y Calor

En una máquina sin regeneración activa, la desaceleración del husillo desde la velocidad nominal hasta cero representa un problema significativo de disposición de energía.

Un motor de husillo de 7.5kW u 11kW girando a 6000rpm almacena una cantidad considerable de energía cinética rotacional. Detenerlo en un ciclo de cambio de herramienta de 2-3 segundos requiere absorber toda esa energía cinética en algún lugar; en un sistema PSMR, en una resistencia; en un sistema PSM, de regreso a la red de CA.

El circuito de regeneración activa del PSM-15 monitorea continuamente el voltaje del bus de CC y, cuando la energía de desaceleración hace que el bus suba hacia su límite superior, cambia la entrada frontal activa para devolver la corriente a la fuente trifásica.

Esto mantiene el bus de CC dentro de los límites de regulación sin un evento de disipación térmica, elimina la necesidad de un ensamblaje de resistencia regenerativa separado y reduce la carga de calor dentro del gabinete eléctrico.

Durante un turno de producción completo en una máquina con cambios de herramienta y ciclos de aceleración/desaceleración del husillo frecuentes, el beneficio térmico dentro del gabinete es sustancial; las temperaturas del gabinete son más bajas, la vida útil de los componentes se extiende y la necesidad de capacidad de aire acondicionado del gabinete puede reducirse.

Sistema de Refrigeración y Mantenimiento de Ventiladores

La gestión térmica del PSM-15 utiliza tres rutas paralelas: el bloque de aletas del disipador de calor externo conduce el calor de los módulos de transistores al aire exterior; el ventilador externo (montado en el exterior del módulo) aspira aire ambiente a través de las aletas del disipador de calor; y el ventilador interno circula aire dentro de la carcasa del módulo para evitar puntos calientes en la electrónica de control.

Las tres rutas deben estar operativas para que el módulo pueda mantener la salida nominal de forma continua.

El mantenimiento de los ventiladores es la acción preventiva más común para la longevidad del PSM-15. Ambos ventiladores están disponibles como repuestos separados y pueden ser reemplazados sin cambiar el módulo completo.

El código de alarma AL02 en la pantalla LED de 7 segmentos del panel frontal del PSM-15 indica que el ventilador del circuito de control interno se ha detenido; esto es una advertencia antes de una condición de sobretemperatura térmica y debe tratarse como un evento de mantenimiento urgente en lugar de una reparación diferida.

La ruta de fallo del ventilador externo es similar: la temperatura del disipador de calor aumenta hasta que AL03 (sobretemperatura del disipador de calor) activa un apagado del accionamiento.

Una recomendación práctica para las instalaciones que operan máquinas de la serie alpha es registrar el historial de alarmas y reemplazar ambos ventiladores durante cualquier parada de mantenimiento programada de la máquina, independientemente de si alguno de los ventiladores ha fallado, si se sabe que el módulo tiene más de cinco años de servicio de producción continua.

El desgaste de los rodamientos del ventilador depende de la edad y no siempre presenta un ruido obvio antes de que falle el rodamiento.

Placas Internas y Componentes Reparables

El PSM-15 contiene dos placas principales: la placa de cableado A20B-1006-0470 maneja las conexiones de la sección de potencia, las señales de control de puerta a los módulos de transistores y la interfaz de E/S; la tarjeta de control A16B-2202-042x (el sufijo varía según la revisión) ejecuta el algoritmo de regulación, la lógica de protección y la pantalla de alarmas LED.

Ninguna de las placas se vende por separado; el módulo es la unidad de servicio.

Los módulos de transistores (tres unidades de 200A), el ventilador interno, el ventilador externo, el paquete de baterías para el circuito de control y los fusibles del bus de CC están disponibles como repuestos individuales y pueden ser reemplazados por ingenieros de servicio calificados durante una revisión.

Referencia de Códigos de Alarma Alpha PSM-15

La pantalla LED de 7 segmentos del panel frontal del PSM-15 muestra códigos de alarma durante condiciones de fallo. Significados clave de alarmas específicos del PSM-15:

AL01 — Sobrecarga en la entrada del circuito principal (específico de la clase PSM-15 a PSM-30; difiere de PSM-5.5 y PSM-11 donde AL01 indica fallo IPM). Verifique el balance del voltaje de suministro trifásico, los fusibles de línea de entrada y el estado del reactor de CA.

AL02 — Ventilador de refrigeración del circuito de control detenido. Reemplace el ventilador interno antes de reanudar la operación.

AL03 — Sobretremperatura del disipador de calor del circuito principal. Verifique el funcionamiento del ventilador externo, confirme que la temperatura ambiente del gabinete esté dentro de las especificaciones y asegúrese de que las aletas del disipador de calor no estén bloqueadas con niebla refrigerante o depósitos de virutas.

AL04 — Caída de voltaje del bus de CC. Indica que el bus de CC ha caído por debajo del umbral mínimo de operación. Puede indicar un problema de entrada de la fuente de alimentación, una sección rectificadora defectuosa dentro del PSM o una demanda de corriente simultánea excesiva de los módulos descendentes.

AL07 — Bajo voltaje de CC (fallo del circuito de carga del bus de CC al inicio). El circuito de pre-carga del bus de CC no ha logrado elevar el bus al voltaje de operación dentro del tiempo esperado; a menudo indica una resistencia de pre-carga o un contactor defectuoso dentro del PSM.

Preguntas frecuentes

P1: ¿Puede el A06B-6087-H115 alimentar módulos amplificadores de la serie alpha y alpha i en el mismo rack de accionamiento?

La familia PSM A06B-6087 es la generación de fuente de alimentación alineada con los módulos amplificadores alpha (pre-i), específicamente las familias SVM y SPM A06B-6079, A06B-6080, A06B-6088, A06B-6089 y A06B-6096. Los amplificadores de la generación alpha i (ai) (SVM serie A06B-6114) utilizan las fuentes de alimentación aiPS serie A06B-6110. Estas dos generaciones de fuentes de alimentación no son compatibles entre sí dentro del mismo bus de accionamiento. Una máquina que se somete a una actualización parcial del sistema de accionamiento de alpha a alpha i requeriría el reemplazo del PSM, así como de los módulos SVM y SPM para mantener una arquitectura de bus de alimentación compatible.

P2: ¿Cuál es el propósito del reactor de CA recomendado (A81L-0001-0123) en la entrada del PSM-15?

El reactor de CA (también llamado reactor de línea) se instala entre la fuente de alimentación de la instalación y los terminales de entrada trifásica del PSM-15. Sirve para dos propósitos: limita la tasa de aumento de corriente durante la fase de pre-carga del bus de CC al arrancar, reduciendo el estrés de corriente de irrupción en los diodos rectificadores del PSM y la línea de alimentación de la instalación; y atenúa la distorsión armónica que el circuito rectificador del PSM inyectaría de regreso al sistema de alimentación de la instalación. En instalaciones con requisitos estrictos de calidad de energía o donde el PSM comparte una alimentación con equipos sensibles, el reactor no es opcional; es una protección tanto para el sistema de accionamiento como para la infraestructura eléctrica de la instalación.

P3: Cuando el PSM-15 muestra AL01, ¿debe reemplazarse todo el módulo o se puede diagnosticar la falla de manera más específica?

Para la clase PSM-15, AL01 indica sobrecorriente en la entrada del circuito principal; la corriente alterna trifásica que fluye hacia la sección rectificadora ha excedido el umbral de protección. Antes de concluir que el rectificador interno o los módulos de transistores del PSM han fallado, verifique: el voltaje de suministro trifásico en los terminales de entrada del PSM (el desbalance de voltaje o la caída de suministro pueden causar sobrecorriente aparente), los fusibles de línea de entrada, el reactor de CA si está instalado (una condición de fase abierta en el reactor produce un desbalance severo del suministro) y si la alarma se correlaciona con un evento operativo específico (inicio de husillo, aceleración simultánea de múltiples ejes). Una falla que solo aparece bajo carga pesada puede indicar un módulo de transistor marginal, mientras que una falla que aparece inmediatamente al encender apunta a un problema del circuito rectificador o de pre-carga.

P4: ¿Cómo se utiliza la clasificación de salida de 17.5kW para dimensionar el PSM-15 para una configuración de máquina específica?

Los 17.5kW del PSM-15 son una clasificación continua; la potencia total que el módulo puede entregar a todos los módulos SVM y SPM conectados simultáneamente sin exceder los límites térmicos. Para verificar que el PSM-15 es adecuado para una máquina dada, sume la potencia continua nominal de todos los módulos amplificadores conectados (servo + husillo), aplique un factor de operación simultánea (típicamente 0.7 para tener en cuenta que todos los ejes rara vez demandan la potencia nominal completa simultáneamente) y confirme que esta cifra está por debajo de 17.5kW. Además, verifique que la demanda de corriente pico del motor del amplificador de husillo al arrancar o durante cortes pesados no exceda la capacidad de corriente pico del PSM durante la duración del evento.

P5: ¿Cuál es el efecto en la máquina si falla el ventilador interno o externo del PSM-15, y cuán urgente es la reparación?

Un fallo del ventilador debe tratarse como urgente, no porque la máquina se detenga inmediatamente, sino porque el margen térmico restante se reduce y el tiempo hasta un apagado relacionado con el calor se vuelve impredecible. Con el ventilador externo detenido, la temperatura del disipador de calor aumenta durante la operación hasta que se activa AL03 y el PSM se apaga para proteger los módulos de transistores. En un ambiente ambiente fresco, esto puede llevar minutos u horas; en un ambiente de producción de verano con un gabinete caliente, puede ocurrir a los pocos minutos de que el ventilador se detenga. El fallo del ventilador interno tiene consecuencias similares para la temperatura de la placa de control. En cualquier caso, continúe operando la máquina solo con una monitorización cercana y planifique el reemplazo inmediato del ventilador; el reemplazo del ventilador es una reparación menor en comparación con el reemplazo del módulo de transistores que requeriría un fallo por sobrecalentamiento.
