La fuente de alimentación A06B-6120-H011

FANUC A06B-6120-H011 | Módulo de Fuente de Alimentación Alpha i PSM-11HVi — 11 kW / 400V CA / 90mm / Disipador de Calor Externo

HV — Qué Distingue a Este Módulo

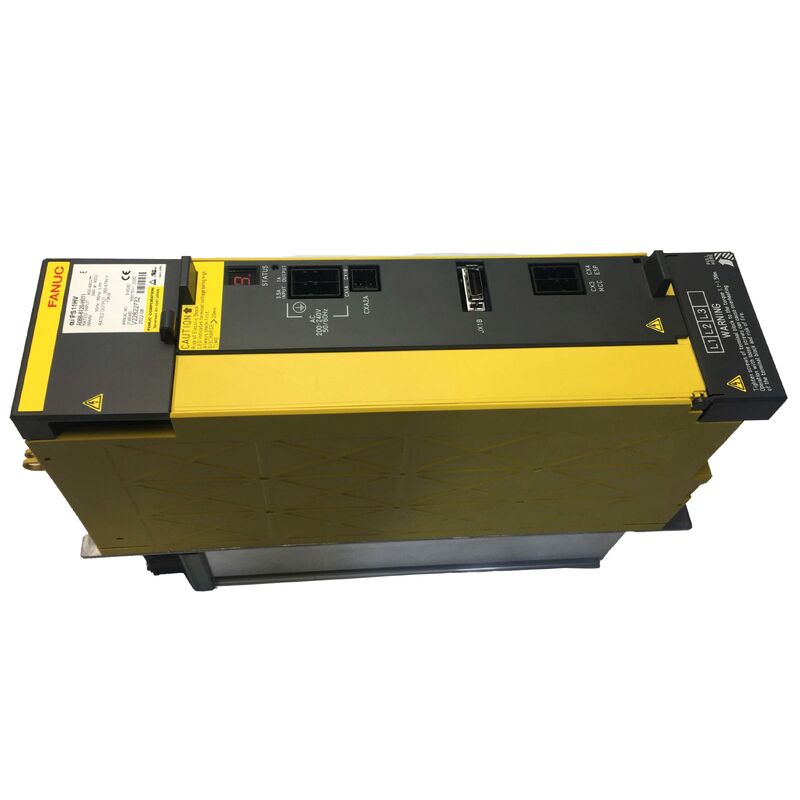

El A06B-6120-H011 es el PSM-11HVi — el módulo de fuente de alimentación de 11 kW de la serie Alpha i HV (Alto Voltaje) de FANUC. La designación HV identifica la clase de voltaje de suministro de la máquina: este módulo acepta una entrada trifásica de 400V CA y produce el bus de CC regulado que alimenta los módulos amplificadores de servomotor y husillo clasificados para HV en el mismo gabinete.

Este no es intercambiable con la serie estándar Alpha PSM de 200V (A06B-6077-H111, PSM-11). Ambos producen 11 kW y comparten el ancho de carcasa de 90 mm, pero el A06B-6077 opera con una entrada de 200-230V CA, mientras que el A06B-6120 está diseñado para 400V CA. El voltaje de suministro entrante de la máquina determina cuál es el correcto — instalar el PSM de la clase de voltaje incorrecta crea una incompatibilidad fundamental que no se puede corregir con parámetros.

A 11 kW, el PSM-11HVi suministra el bus de CC para el sistema de accionamiento Alpha i HV clasificado para 400V: una combinación de módulos amplificadores de husillo HV y módulos amplificadores de servomotor HV conectados al bus de CC compartido. La selección de la capacidad correcta del PSM depende de la demanda continua combinada de todos los módulos de accionamiento HV conectados en el gabinete.

Especificaciones Clave

Carcasa de 90 mm — Refrigeración y Ajuste Físico

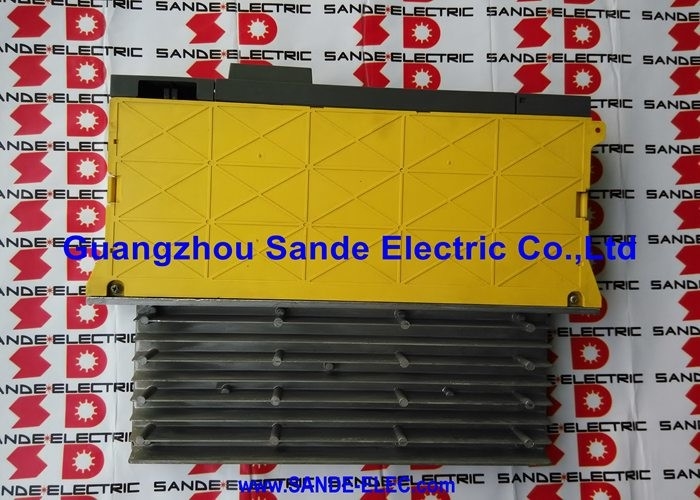

La carcasa de 90 mm de ancho del PSM-11HVi tiene un disipador de calor externo en la parte trasera, un ventilador interno que circula aire a través de la electrónica de control y un ventilador externo que ayuda a la refrigeración del disipador de calor. Ambos ventiladores son elementos de desgaste — el ventilador interno (servido como repuesto independiente) debe reemplazarse en intervalos programados para mantener el rendimiento de refrigeración. El desgaste de los rodamientos del ventilador produce ruido audible antes de que el ventilador falle por completo; planifique el reemplazo del ventilador durante una ventana de mantenimiento programado en lugar de esperar una alarma de refrigeración.

El disipador de calor externo atraviesa el panel trasero del gabinete. La instalación del gabinete requiere la profundidad total del módulo — aproximadamente 307 mm — detrás de la superficie de montaje frontal, con espacio adecuado para el flujo de aire del disipador de calor. Bloquear la ruta de refrigeración del disipador de calor produce alarmas de sobrecarga térmica con carga.

Preguntas Frecuentes

P1: ¿Cuál es la diferencia entre el A06B-6120-H011 (PSM-11HVi) y el A06B-6077-H111 (PSM-11)?

Ambos son módulos de fuente de alimentación de 11 kW con un ancho de 90 mm, pero sirven a diferentes clases de voltaje de entrada. El A06B-6077-H111 acepta una entrada trifásica de 200-230V CA; el A06B-6120-H011 acepta una entrada trifásica de 400V CA. Los módulos de accionamiento que alimentan también son diferentes — el A06B-6120 suministra módulos de accionamiento Alpha i clasificados para HV diseñados para entrada de 400V, no la serie de 200V. Confirme el voltaje de suministro de la máquina y los módulos de accionamiento conectados antes de realizar el pedido.

P2: ¿Se pueden reparar las placas PSM-11HVi individualmente?

La tarjeta de control y la placa de cableado no están disponibles por separado — las fallas a nivel de placa se dirigen a un intercambio o a un especialista con capacidad de reparación de placas a nivel de componente. El módulo de transistor de 100A y los ventiladores de refrigeración están disponibles como repuestos individuales y se pueden reemplazar durante el servicio.

P3: El PSM-11HVi muestra una alarma de sobretensión del bus bajo carga normal. ¿Qué se debe verificar?

La sobretensión del bus bajo carga normal sin frenado regenerativo pesado apunta a una falla en la etapa rectificadora activa — un circuito IGBT o de puerta que ya no regula correctamente. No reinicie ni reanude la operación. Un aumento incontrolado del voltaje del bus de CC puede dañar los módulos de accionamiento conectados. El PSM requiere servicio o intercambio antes de devolver la máquina a producción.

P4: ¿Reemplazar el A06B-6120-H011 requiere cambios en los parámetros del CNC?

No. El PSM no almacena parámetros del CNC. Después del reemplazo físico, restaure la energía y verifique el voltaje correcto del bus de CC en los módulos de accionamiento HV conectados antes de habilitar los ejes. Confirme que todos los cables de conexión y enlaces de fibra a la cadena de accionamiento estén correctamente asentados antes de encender.

P5: ¿Cómo se debe evaluar un A06B-6120-H011 usado antes de la instalación?

Verifique que ambos ventiladores giren suavemente y a la velocidad correcta al encender. Inspeccione el módulo de transistor en busca de estrés térmico visible o marcas de quemaduras. Una prueba de encendido estática en banco confirma que el voltaje del bus aparece sin carga — pero la prueba de carga dinámica en un sistema de accionamiento Alpha HV emparejado con cargas de motor es la única validación que confirma el rendimiento de conmutación del transistor en condiciones reales. Adquiera de proveedores que ofrezcan pruebas de carga y un período de garantía a partir de la fecha de instalación.
