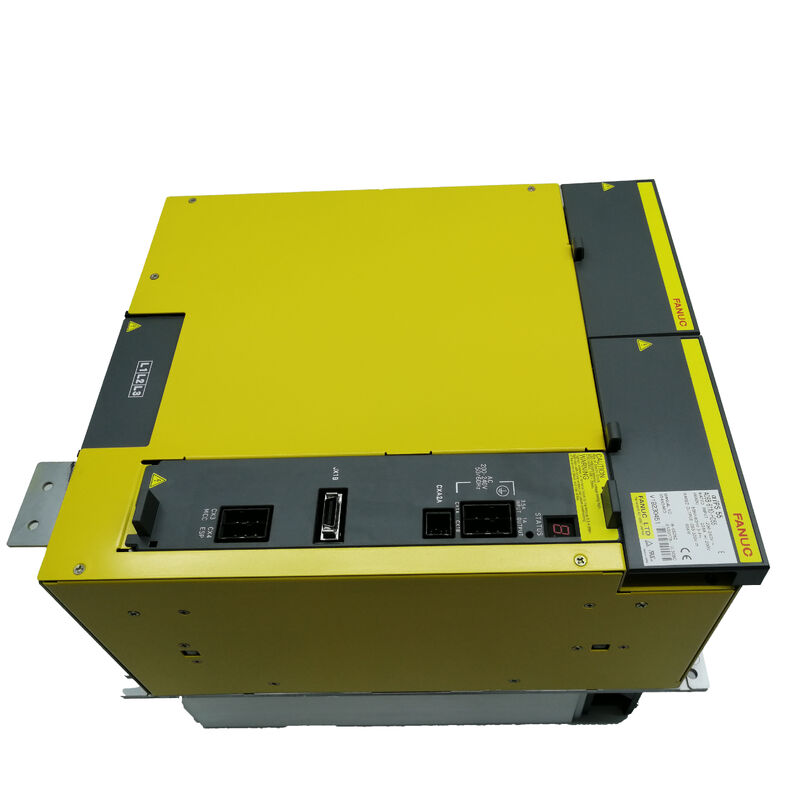

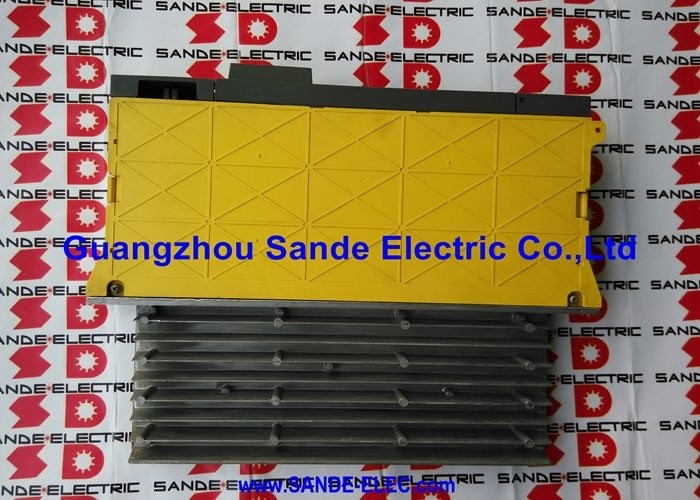

El módulo de suministro de energía A06B-6110-H055

FANUC A06B-6110-H055 PowerPoint Modulo de suministro de energía alfa i aiPS 55 65 kW, 3 fases 200 240 entrada VAC, 283 339 salida VDC, tipo regenerativo, serie Alpha i, origen japonés

Número de la parte:Se aplicará a los productos de las categorías 1 y 2 del anexo II.

El fabricante:Corporación FANUC (Japón)

Categoría de producto:Modulo de suministro de energía de la serie Alpha i (aiPS)

Modelo:APS 55

Resumen general

ElLas condiciones de los certificados de conformidad con el artículo 4, apartado 2, del Reglamento (UE) n.o 1308/2013 se aplicarán a los certificados de conformidad con el artículo 4, apartado 2, del Reglamento (UE) n.o 1370/2013.es el módulo de alimentación de 65 kW del sistema de accionamiento de la serie Alpha i de FANUC la fuente de alimentación común del bus de corriente continua que alimenta un rack de módulos de amplificadores de servo y huso.

Cada eje de un sistema de accionamiento FANUC Alpha i absorbe su potencia motriz y devuelve su energía de frenado regenerada a través de este único módulo.El aiPS 55 es la unidad estándar más grande de la gama de suministro de energía Alpha i de 200 voltios de FANUC, para las aplicaciones de máquinas herramienta más pesadas: grandes centros de mecanizado, centros de torneado de varios ejes y otras máquinas de alto número de ejes con exigentes tareas de eje simultáneo.

La serie Alpha i de FANUC representó una evolución significativa con respecto a las unidades anteriores de la serie Alpha.

El sistema Alpha I integra el monitoreo del voltaje del bus, el diagnóstico de fallas,y la comunicación con el controlador CNC directamente en los módulos de accionamiento el módulo de alimentación comunica su estado al CNC en tiempo real, lo que permite al controlador responder a los eventos del sistema de accionamiento en lugar de simplemente detectarlos después del hecho.

La designación aiPS (Alpha i Power Supply) es la convención de nombramiento para esta generación, distinta de la designación anterior PSM (Power Supply Module) de la serie Alpha original.

El A06B-6110-H055 proporciona un voltaje regulado del bus de CC a todos los módulos de servoamplificador (SVM) y módulos de amplificador de husillo (SPM) conectados al mismo enlace de bus de CC.

La función de regeneración es integral cuando los servoejes disminuyen la velocidad o los frenos del husillo,la energía cinética convertida en energía eléctrica por los motores se devuelve activamente al suministro de CA en lugar de disiparse como calor.

En las máquinas con ciclos frecuentes de aceleración y desaceleración, esta regeneración reduce el consumo de energía y elimina la carga térmica del frenado resistivo.

Especificaciones clave

La arquitectura del autobús de DC

En un sistema de accionamiento FANUC Alpha i, el módulo de alimentación es el único punto de conexión con la fuente de alimentación principal CA.

Se conecta directamente a todos los módulos de servo y amplificador de huso instalados en el mismo gabinete de accionamiento.

Los módulos de amplificador SVM y SPM individuales se basan en este bus de CC compartido para alimentar sus respectivos motores.

Debido a que el bus de CC es compartido, el presupuesto de energía de todo el sistema de accionamiento se gestiona de forma centralizada.

Cuando varios ejes disminuyen la velocidad simultáneamente, la energía regenerada combinada se alimenta de nuevo en el bus de CC.

The aiPS 55 uses its active front-end (regenerative) circuit to transfer this energy back to the three-phase AC supply — a process that is electrically clean and does not require external resistors or braking units for normal duty cycles.

Esta arquitectura también significa que la capacidad del módulo de alimentación debe cubrir la demanda máxima de energía simultánea de todos los módulos de amplificadores conectados.

La potencia nominal de 65 kW del A06B-6110-H055 lo hace adecuado para instalaciones en las que la suma de toda la potencia del motor conectado durante la demanda máxima de aceleración simultánea se aproxima a esta cifra.

El tamaño del sistema debe tener en cuenta el ciclo de trabajo y la superposición entre los eventos de aceleración y desaceleración en todos los ejes.

Contexto del sistema de accionamiento de la serie Alpha i

El A06B-6110-H055 forma parte de la familia de módulos de alimentación Alpha i de 200 voltios de FANUC.

El patrón de nombramiento dentro de esta familia sigue una secuencia directa de pasos de potencia:

• iiPS 15 (A06B-6110-H015) ¢ Instalaciones de uso más ligero
• Se aplicará el método de evaluación de la calidad de los productos.
• aPS 30 (A06B-6110-H030) Centro de mecanizado común de varios ejes
• aPS 45 (A06B-6110-H045) ̇ aplicaciones de mayor potencia
• aiPS 55 (A06B-6110-H055)

El A06B-6110-H055 ocupa la parte superior de la clase de 200 voltios dentro de esta familia.

Las máquinas que requieren más potencia o una entrada de CA de 400 voltios utilizan una familia de productos diferente (A06B-6150 para la serie 400V Alpha i HV).

Integración del sistema

El aiPS 55 se conecta a la fuente principal de energía trifásica de la máquina a través de los terminales de entrada.

El bus de salida de CC se conecta a través de una barra de bus o cableado a los conectores CX2A/CX2B de los módulos de amplificador de servo y huso.

Un contactor magnético entre la fuente de alimentación principal y los terminales de entrada aiPS 55 proporciona el aislamiento de la potencia principal del sistema bajo el control de la secuencia de encendido/apagado del circuito principal del CNC.

El aiPS se comunica con el CNC a través del enlace de comunicación del sistema de accionamiento de la serie FANUC Alpha i.

Este enlace lleva el estado del amplificador, los códigos de alarma y los datos de monitoreo al CNC,que permite al CNC mostrar el diagnóstico del sistema de accionamiento en el panel del operador y responder a los fallos en el nivel del accionamiento en tiempo real.

Preguntas frecuentes

P1: el aiPS 55 está mostrando una alarma LED al arranque. ¿Cuál es la causa más común de alarmas de suministro de energía al encendido inicial?

Las causas más comunes son: una condición de subtensión en la entrada trifásica (medir los voltajes de entrada de línea a línea y confirmar que están dentro de 200 ∼ 240 V),una fase faltante (confirmar que las tres fases están presentes y equilibradas), una conexión incorrecta del bus de corriente continua a los módulos del amplificador (confirmar que todos los conectores del bus de corriente continua están completamente conectados),o un fallo de la secuencia del contactor cuando el contactor magnético no se ha cerrado correctamente antes de que el CNC ordene al sistema de accionamiento el estado de preparación.

Revisa los tres en secuencia antes de sospechar una falla del módulo.

P2: ¿Se puede utilizar el A06B-6110-H055 aiPS 55 en una región de alimentación de 50 Hz?

Sí, el aiPS 55 acepta entradas de 50 Hz y 60 Hz. La especificación de frecuencia de entrada de 50/60 Hz confirma la compatibilidad de doble frecuencia.No se requiere ninguna modificación o ajuste cuando el módulo funcione con una red de 50 Hz.La tensión de salida del bus CC y la capacidad de manejo de la energía del módulo son equivalentes en ambas frecuencias.

P3: La máquina tiene un aiPS 45 instalado, pero requiere más energía debido a un eje adicional. ¿Puede el A06B-6110-H055 aiPS 55 reemplazarlo directamente?

El A06B-6110-H055 es un reemplazo compatible con enchufe para cualquier módulo aiPS más pequeño de la misma clase de 200 voltios (serie A06B-6110),siempre que el gabinete tenga suficiente espacio para las dimensiones físicas del aiPS 55 y el cableado de alimentación esté calificado para la corriente de entrada más alta (228A a 200V).

No se requieren cambios de parámetros en el CNC la clasificación del módulo de alimentación es transparente para la configuración del sistema de accionamiento del CNC.

Confirmar las dimensiones de la instalación y las calificaciones de cableado de entrada antes de proceder.

P4: ¿Qué sucede si el aiPS 55 es de tamaño insuficiente en relación con la carga total del motor en el sistema?

Un módulo de suministro de energía de bajo tamaño no puede mantener el voltaje del bus de CC estable bajo la demanda de aceleración máxima.que activa una alarma de bajo voltaje en los módulos del amplificador y hace que el CNC falle.

En situaciones de subdimensión crónica, la máquina se mueve repetidamente durante secuencias de aceleración agresivas, pero funciona normalmente durante tareas más ligeras.

La solución consiste en dimensionar el módulo de alimentación de acuerdo con la demanda de potencia simultánea máxima real, incluido un margen de variación del ciclo de trabajo.

P5: ¿Se requiere una unidad de descarga regenerativa separada con el A06B-6110-H055?

No. El aiPS 55 es de tipo regenerativo activo ¢ devuelve la energía de frenado directamente a la fuente de corriente alterna sin necesidad de una resistencia de descarga externa o unidad regenerativa para ciclos normales de trabajo.

Se considerará una unidad de descarga regenerativa externa únicamente cuando la energía regenerada durante la parada de emergencia u otros eventos de frenado extremos exceda la capacidad de regeneración del módulo aiPS.

Para las aplicaciones estándar de máquinas herramienta dentro de la potencia nominal del módulo, no se necesitan componentes de descarga adicionales.
