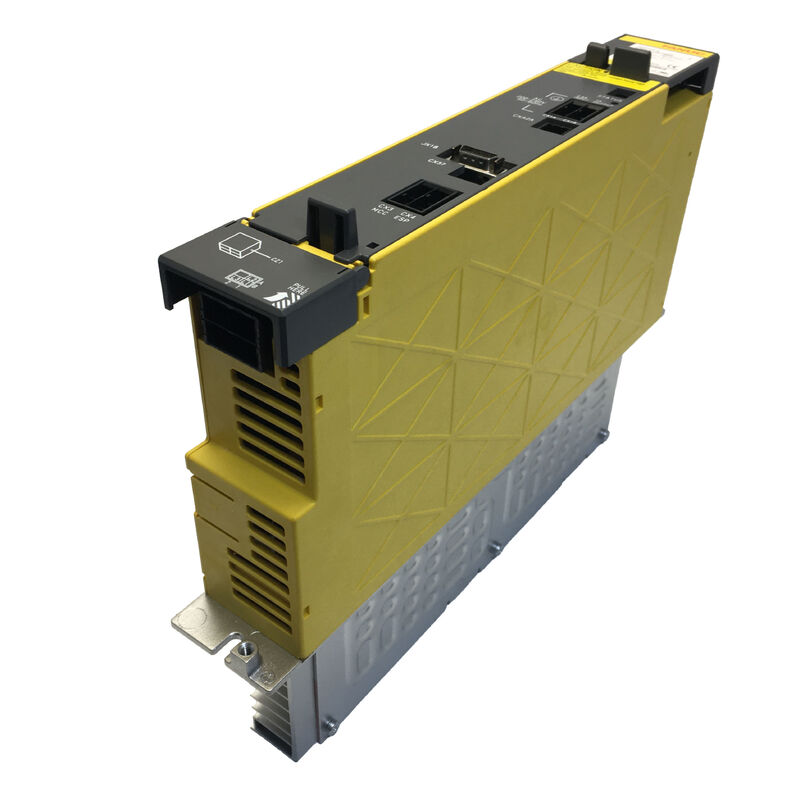

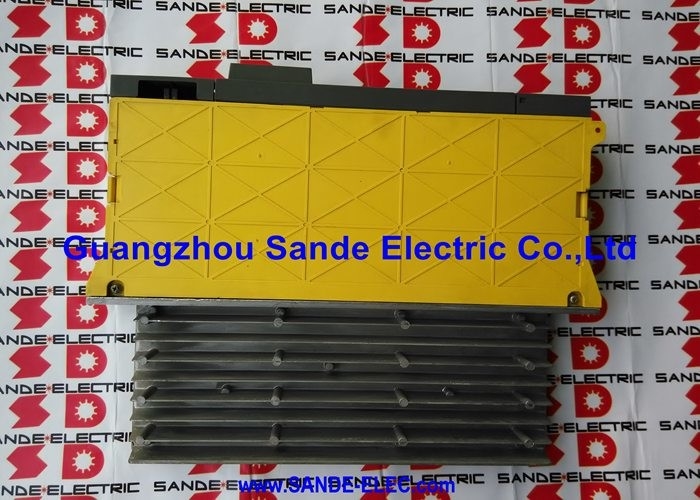

El módulo de suministro de energía A06B-6110-H037

Fanuc A06B-6110-H037 | Módulo de Fuente de Alimentación Alpha i PSM-37i (aiPS-37) — 43kW, 200-240V, 153A, Dimensionamiento de Carga del Sistema de Accionamiento, Placa de Potencia A16B-2203-0632, CNC 16i/18i/0i

Descripción general

El Fanuc A06B-6110-H037 es el PSM-37i — el miembro de 43kW de la familia de fuentes de alimentación alpha i de primera generación A06B-6110, situado entre el PSM-26i (29.8kW) y el PSM-55i (65kW) en la línea de 200V.

Con una corriente de entrada nominal de 153A a 200V, el PSM-37i sirve para configuraciones de máquinas herramienta de tamaño mediano a grande donde un PSM-26i se queda corto pero la capacidad total de un PSM-55i sería excesiva para la carga del amplificador conectado.

Su carcasa de 150 mm, la placa de potencia A16B-2203-0632 y la capacidad de 43 kW definen un módulo que se especificó para máquinas construidas desde principios hasta mediados de la década de 2000 hasta el final de la era alpha i de primera generación — máquinas que en 2025 tienen más de quince años de historial de producción a sus espaldas.

Este artículo se centra en el PSM-37i desde la perspectiva de la configuración de la máquina y el cálculo de la carga: cómo se utilizan realmente los 43 kW en la práctica, qué tipos de máquinas y configuraciones de amplificadores pertenecen al rango natural del PSM-37i, y cómo la corriente de entrada de 153 A se integra en la planificación del circuito eléctrico de las instalaciones que requiere cualquier instalación o reubicación de máquinas.

Especificaciones clave

Dónde se sitúan los 43 kW en el sistema de accionamiento Alpha i

Cada máquina equipada con un sistema de accionamiento alpha i tiene un PSM elegido para suministrar la potencia total simultánea extraída por todos los módulos SVM y SPM en el bus CC compartido. El método de selección en la documentación de configuración alpha i de Fanuc pide al diseñador que sume las clasificaciones de potencia de salida de todos los amplificadores conectados, aplique un factor de simultaneidad (típicamente 0.7 a 0.8) y elija el PSM cuya clasificación continua supere el resultado.

En categorías de máquinas prácticas, el PSM-37i cubre el espacio entre dos grupos. El PSM-26i con 29.8kW sirve a centros de mecanizado con potencia de husillo en el rango de 7.5kW-11kW y dos a cuatro ejes servo de marco mediano — una carga combinada que, con factores de simultaneidad aplicados, cae cómodamente por debajo de 29.8kW.

El PSM-55i con 65kW sirve a los centros de mecanizado más grandes y a las máquinas de cinco ejes donde los motores de husillo por encima de 22kW se combinan con múltiples ejes servo de alto par.

El territorio del PSM-37i — 43kW — se sitúa en el medio: centros de mecanizado con motores de husillo de 15kW-18kW, o máquinas donde un husillo más pequeño se combina con un mayor número de ejes servo con corrientes nominales individuales más altas (máquinas tipo pórtico, centros de mecanizado horizontales multipalet, centros de torneado con herramientas motorizadas y eje C).

Estos son tipos de máquinas comunes en los sectores automotriz, aeroespacial y de ingeniería de precisión que definen la mayor parte de la base instalada de Fanuc, razón por la cual el PSM-37i se convirtió en uno de los módulos más utilizados en la familia alpha i durante sus años de producción.

La entrada de 153A — Requisitos eléctricos de la instalación

A 200V de entrada, el PSM-37i consume 153A a potencia nominal. Este no es un número para subestimar en la planificación de instalaciones. 153A trifásicos a 200V representan aproximadamente 53kVA de potencia aparente. El circuito que alimenta este módulo debe estar adecuadamente protegido y cableado.

Protección del circuito: Un disyuntor de 200A con una característica de disparo de Clase D o K es típicamente apropiado para la carga continua de 153A y la sobretensión transitoria de arranque.

El tamaño exacto del disyuntor y la curva de disparo dependen de la impedancia del cable y del rango específico del disyuntor; el manual de instalación de la serie alpha de Fanuc (B-65162) y los estándares eléctricos de la instalación rigen la selección final.

Dimensionamiento del cable: 153A continuos a la temperatura ambiente de la instalación, el llenado del conducto y la geometría de enrutamiento del cable determinan la sección transversal del conductor requerida según las normas IEC o NEC.

Los cables subdimensionados presentan un riesgo de incendio y un problema de caída de voltaje — la impedancia excesiva del cable de suministro bajo una carga de 153A producirá una caída de voltaje medible en los terminales del PSM-37i, lo que puede causar AL-6 (suministro de entrada anormal) o contribuir a variaciones en el voltaje del bus CC.

Reactor de CA: La documentación de la serie alpha i de Fanuc especifica un reactor de línea de CA apropiado para la clase de corriente de entrada del PSM-37i. A 153A, el contenido de corriente armónica sin un reactor puede ser significativo.

El reactor reduce los armónicos, limita la sobretensión de arranque y protege el rectificador de entrada del módulo de las transiciones del suministro.

Para instalaciones de máquinas en instalaciones con otros equipos sensibles en el mismo bus de distribución, el reactor es particularmente importante.

Placa de potencia A16B-2203-0632 e implicaciones de servicio

La placa de potencia A16B-2203-0632 dentro del PSM-37i maneja las funciones principales del circuito: etapa de conmutación IGBT, banco de condensadores del bus CC, circuito de precarga y protección del bus. Esta placa no está disponible como repuesto independiente a través de canales de posventa estándar.

Cuando se diagnostica una falla a nivel de placa en el PSM-37i, la ruta de servicio es el intercambio de la unidad completa o la reparación de la placa a nivel de componente por parte de una empresa con la documentación y el inventario de componentes necesarios.

La antigüedad de la placa en una máquina del período de producción 2004-2008 es ahora de quince a veinte años.

Los condensadores electrolíticos de esta placa — los condensadores del filtro del bus CC, los condensadores del circuito de precarga y los condensadores de la fuente de alimentación de control — tienen vidas útiles finitas que dependen de la temperatura de funcionamiento y las horas.

Los condensadores que operan cerca del límite superior de su temperatura nominal (lo cual es realista en un gabinete sin ventilación adecuada) envejecen más rápido que los operados de manera conservadora. La inspección visual de abultamiento de condensadores o residuos de electrolitos en la superficie de la placa es una acción de mantenimiento que vale la pena realizar siempre que el módulo esté fuera de servicio por cualquier otro motivo.

PSM-37i en configuraciones tándem y multi-PSM

El A06B-6110-H037 admite operación en tándem — dos módulos PSM-37i compartiendo un bus CC común para proporcionar 86kW de capacidad de bus combinada.

Esta configuración se utiliza en centros de mecanizado grandes donde la carga combinada del amplificador excede lo que un solo PSM-37i puede suministrar, pero el fabricante de la máquina ha optado por distribuir la fuente de alimentación en dos módulos en lugar de una sola unidad de mayor potencia.

En tándem, ambos módulos se conectan al mismo suministro trifásico (a través de los mismos o disyuntores separados), comparten la barra del bus CC y ambos contribuyen con sus frontales de regeneración activa para devolver la energía de desaceleración.

La corriente de entrada combinada de 306A (153A de cada módulo) requiere que el suministro de la instalación y la protección del circuito se diseñen para esta demanda agregada.

Preguntas frecuentes

P1: Una máquina tiene un módulo SPM que acciona un motor de husillo de 15kW y tres módulos SVM conectados cada uno a un motor servo de 3kW. ¿Es el PSM-37i la fuente de alimentación correcta, o sería suficiente el PSM-26i?

Calcule la demanda del bus simultánea: husillo de 15kW al 80% de carga = 12kW; tres ejes servo al 50% de carga promedio cada uno = 3 × 1.5kW = 4.5kW.

Total: aproximadamente 16.5kW a cargas de mecanizado típicas.

Esto encaja cómodamente dentro de la capacidad de 29.8kW del PSM-26i con un margen considerable. Sin embargo, si el programa de movimiento de la máquina incluye secuencias donde los cuatro ejes aceleran simultáneamente a altas velocidades de avance mientras el husillo está a plena carga, la demanda pico instantánea podría exceder temporalmente los 29.8kW.

Realice un análisis de demanda pico para el escenario de aceleración simultánea de peor caso antes de finalizar con el PSM-26i. Si el cálculo de demanda pico muestra cargas sostenidas que se acercan o superan los 28kW, el PSM-37i es la selección más segura.

P2: El PSM-37i ha sido reemplazado por el A06B-6140-H037. En una situación de avería, ¿se puede instalar el A06B-6140-H037 sin preparar la máquina en absoluto?

Sí. El A06B-6140-H037 es eléctrica y mecánicamente compatible con la instalación del A06B-6110-H037. Misma entrada de 153A, misma salida de bus CC de 283-339V, mismo formato de montaje, misma compatibilidad de amplificador.

El reemplazo no requiere cambios de parámetros en el CNC, modificaciones de cableado ni ajustes en los módulos SVM o SPM posteriores.

Después de instalar el A06B-6140-H037, encienda la máquina, confirme el estado normal del PSM y el voltaje del bus CC dentro de las especificaciones, luego verifique el funcionamiento normal del eje antes de regresar a producción.

P3: ¿Por qué el PSM-37i muestra el rango de voltaje de salida como 283-339V cuando la etiqueta del producto de entrada en algunas unidades indica 283-325V?

El rango de 283-325V aparece en la documentación de especificaciones anteriores y en algunas etiquetas de producto que datan del período de introducción de la serie alpha i de primera generación.

El rango de 283-339V refleja la ventana de voltaje del bus de operación real que el circuito de regulación del PSM-37i mantiene en todo el rango de voltaje de entrada de 200-240V.

El límite superior más alto (339V frente a 325V) proporciona más margen de regulación a medida que el voltaje de entrada varía hacia el extremo de 240V del rango permitido.

Los amplificadores alpha i conectados están especificados para el rango de 283-339V; la ventana más amplia es operacionalmente correcta.

P4: En una máquina con un PSM-37i funcionando aproximadamente al 70% de la carga nominal, ¿cómo se debe evaluar la gestión térmica?

Al 70% de carga (aproximadamente 30kW), el PSM-37i produce menos calor que a la potencia nominal de 43kW, pero el requisito de enfriamiento no escala linealmente con la salida — existen pérdidas en espera y pérdidas de conmutación de transistores en todos los niveles de carga.

El ventilador del disipador de calor y el ventilador interno deben estar operativos independientemente del nivel de carga. Si la temperatura ambiente del gabinete es alta (superior a 40°C), el margen térmico reducido a carga parcial aún puede causar eventos AL-3 si el rendimiento del ventilador se ha degradado.

La evaluación térmica debe incluir la medición de la temperatura ambiente dentro del gabinete cerca del PSM-37i a carga de producción pico, la confirmación de que el ventilador del disipador de calor está moviendo un flujo de aire adecuado y la verificación de las aletas del disipador de calor para detectar cualquier acumulación que restrinja el flujo de aire.

P5: ¿Hay alguna diferencia en el contenido del manual de referencia B-65322 entre el PSM-37i y el PSM-26i? ¿Se puede usar el mismo manual para ambos?

El manual B-65322 cubre el sistema de amplificador servo de la serie alpha i de Fanuc, que abarca la familia aiPS A06B-6110, incluidos el PSM-26i (H026) y el PSM-37i (H037). El mismo manual se aplica a ambos.

Las diferencias específicas del PSM — clasificaciones de corriente, capacidad de potencia, requisitos de enfriamiento, especificaciones de protección del circuito de entrada — se tabulan en las secciones de especificaciones del manual por designación del modelo.

Para cualquier procedimiento que haga referencia a valores específicos de corriente o potencia, confirme que está leyendo la fila del PSM-37i en lugar de la fila del PSM-26i, ya que las clasificaciones eléctricas difieren significativamente a 153A frente a 106A de entrada.
