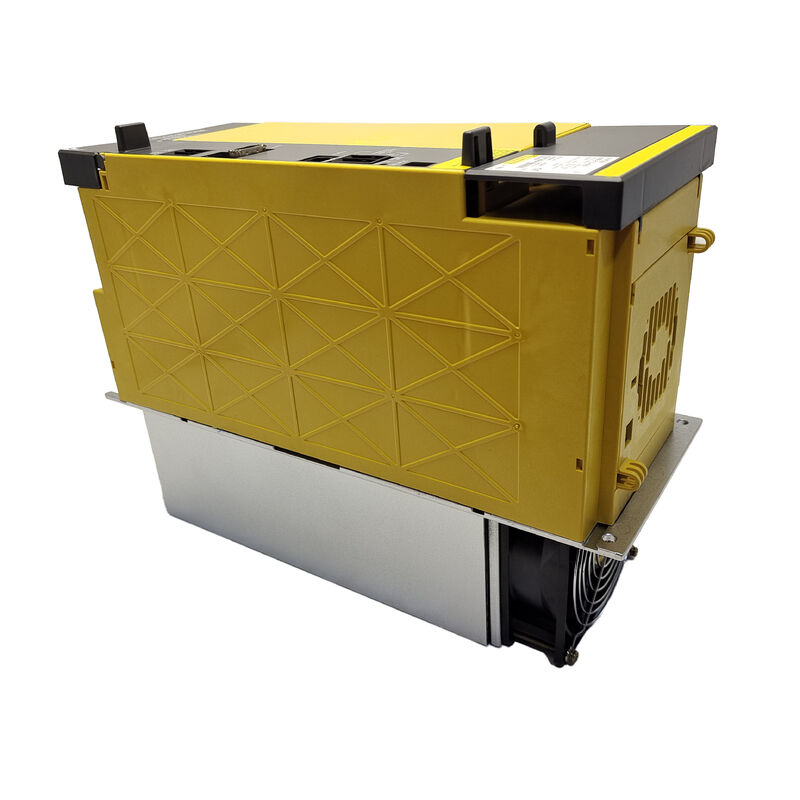

Fuente de alimentación FANUC A06B-6110-H030 Serie Alpha i PSM-30i
La A06B-6110-H030 — designada como PSM-30i dentro del sistema de accionamiento FANUC Serie Alpha i — es un módulo de fuente de alimentación de 30 kW para instalaciones de clase 200V. Convierte la red de CA trifásica en un voltaje de bus de CC regulado que alimenta a todos los amplificadores de servomotor y amplificadores de husillo αi de la cadena, con capacidad de regeneración de potencia incorporada.
Rol en la Arquitectura del Sistema de Accionamiento αi
El sistema de accionamiento FANUC Serie Alpha i utiliza una arquitectura modular donde los módulos de servomotor y amplificador de husillo extraen energía de un bus de CC compartido de alto voltaje proporcionado por un módulo de fuente de alimentación dedicado. La PSM-30i sirve como fuente de este bus de CC para sistemas de clase 200V, alimentando toda la cadena de amplificadores para máquinas CNC. Una falla de la PSM detiene todos los ejes de movimiento, lo que convierte a este módulo en un componente de mantenimiento crítico.
Especificaciones Técnicas
| Parámetro | Valor |
|---|
| Número de Pieza | A06B-6110-H030 |
| Designación del Modelo | PSM-30i / αiPS-30 |
| Serie | FANUC Alpha i (αi) — Serie 6110 |
| Tipo de Módulo | Módulo de Fuente de Alimentación AC/DC con Regeneración |
| Voltaje de Entrada | 200-240 V CA, trifásico, 50/60 Hz |
| Voltaje de Salida (Bus CC) | 283-339 V CC |
| Potencia Nominal de Salida | 30 kW |
| Método de Regeneración | Regeneración de potencia (devuelve energía a la línea de CA) |
| Peso | Aprox. 17.99 lbs (8.2 kg) |
| Generación | Primera generación serie 6110 |
| Pieza Sucesor | A06B-6140-H030 |
| Fabricante | FANUC Corporation, Japón |
Beneficios de la Regeneración de Potencia
A diferencia de los sistemas más antiguos que utilizaban resistencias de frenado para disipar energía en forma de calor, la PSM-30i emplea tecnología de regeneración de fuente de alimentación para devolver la energía de desaceleración del motor a la línea de alimentación de CA. Este enfoque reduce significativamente el consumo de energía, elimina los bancos de resistencias como puntos de falla y elimina la carga térmica del presupuesto térmico del gabinete.
Códigos de Alarma y Diagnóstico
La A06B-6110-H030 cuenta con autodiagnóstico a bordo que informa fallas a través de códigos de alarma LED:
| Alarma | Condición |
|---|
| AL-1 | Sobrecorriente en el módulo de potencia principal |
| AL-2 | Ventilador de refrigeración detenido (interno) |
| AL-3 | Sobrecalentamiento del disipador de calor del circuito principal |
| AL-4 | Caída de voltaje del bus de CC |
| AL-5 | El condensador principal no se cargó dentro del tiempo especificado |
| AL-6 | Suministro de energía de entrada anormal |
| AL-7 | Voltaje del bus de CC anormalmente alto |
| AL-A | Ventilador de refrigeración externo (ventilador del disipador de calor) detenido |
| AL-E | Suministro de energía de entrada anormal — fase abierta |
AL-4 y AL-5 son fallas de campo comunes a menudo relacionadas con la degradación del condensador después de años de servicio. AL-2 y AL-A indican falla del ventilador de refrigeración, que es un elemento de mantenimiento rutinario.
Sistemas CNC Compatibles
La A06B-6110-H030 está designada para sistemas de accionamiento αi de clase 200V en las principales plataformas CNC de FANUC:
- FANUC Serie 0i (0i-B, 0i-C, 0i-D) — Ampliamente desplegada en centros de mecanizado verticales, centros de torneado y máquinas de electroerosión por hilo
- FANUC Serie 16i / 18i — CNC de mayor funcionalidad para centros de mecanizado multieje y centros de torneado-fresado
- FANUC Serie 21i — CNC de gama media común en máquinas herramienta asiáticas y europeas
- FANUC Serie 30i / 31i / 32i — Plataforma más capaz para mecanizado de alta velocidad y equipos aeroespaciales de precisión
La clasificación de 30 kW cubre configuraciones de máquinas donde no se requieren variantes más grandes de PSM-37i o PSM-55i.
Comparación de Generaciones
La A06B-6110-H030 pertenece a la primera generación de módulos de fuente de alimentación FANUC Alpha i de la serie 6110. Su sucesor directo es la A06B-6140-H030, que presenta revisiones de PCB actualizadas y placas de cableado modificadas, manteniendo el mismo envolvente mecánico e interfaz eléctrica. La serie 6140 sirve como un reemplazo de forma, ajuste y función para la 6110 en la mayoría de las instalaciones.
Estrategia de Mantenimiento y Repuestos
La PSM se encuentra entre los repuestos de mayor prioridad para las instalaciones que operan equipos FANUC Serie αi porque:
- Una falla de la PSM detiene simultáneamente todo el movimiento de la máquina sin modo de operación degradado
- Los centros de mecanizado y centros de torneado con PSM defectuosas no pueden producir piezas hasta su reemplazo
- La clasificación de 30 kW cubre la mayoría de los centros de mecanizado verticales y centros de torneado CNC estándar de 3-5 ejes
Tener un módulo de repuesto verificado minimiza el tiempo de inactividad de la producción durante fallas críticas.
Preguntas Frecuentes
¿Cuál es la diferencia entre la A06B-6110-H030 y la A06B-6140-H030?
Ambas son fuentes de alimentación FANUC PSM-30i con una potencia nominal de 30 kW para sistemas αi de clase 200V. La A06B-6110-H030 es la versión de primera generación (serie 6110); la A06B-6140-H030 es la sucesora de segunda generación con revisiones de PCB actualizadas. Comparten montaje mecánico, conexiones eléctricas y especificaciones funcionales idénticas.
¿Qué controles CNC y tipos de máquinas FANUC utilizan la A06B-6110-H030?
La PSM-30i se utiliza en cualquier sistema de accionamiento FANUC Serie αi de clase 200V emparejado con controles CNC FANUC 0i, 16i, 18i, 21i, 30i, 31i o 32i. Las aplicaciones comunes incluyen centros de mecanizado verticales y horizontales, centros de torneado CNC y máquinas de 5 ejes donde la potencia total del servomotor y del husillo cae dentro de la capacidad de 30 kW.
¿Qué hace realmente la PSM-30i dentro del gabinete del accionamiento?
La PSM convierte la red de CA trifásica de 200-240V en un voltaje de bus de CC regulado (283-339V CC) que suministra energía a los motores a todos los módulos amplificadores de servomotor y módulos amplificadores de husillo en la cadena de la serie αi. También proporciona energía de control de CC de 24V a los módulos amplificadores. Sin una PSM funcional, ningún eje de movimiento puede operar.
¿Por qué aparece AL-4 o AL-5 en mi PSM-30i, y qué debo revisar primero?
AL-4 (caída de voltaje de CC) y AL-5 (el condensador principal no se cargó) son causados frecuentemente por la degradación del condensador en la sección del bus de CC de las unidades PSM envejecidas. Primero, verifique el voltaje de entrada trifásico para voltaje correcto, fases equilibradas y sin fase abierta (AL-E). Si la energía de entrada se confirma como buena, es probable que el módulo requiera reparación a nivel de componente o reemplazo.
¿Se puede reparar la A06B-6110-H030, y es una unidad reacondicionada una alternativa viable?
Sí, talleres especializados en reparación de accionamientos FANUC reconstruyen unidades PSM-30i a nivel de componente, reemplazando condensadores, ventiladores y otras piezas limitadas por la edad. Las unidades reacondicionadas probadas en sistemas FANUC en funcionamiento proporcionan alternativas rentables a los módulos nuevos, especialmente para las piezas más antiguas de la serie 6110 que ya no se fabrican. Verifique que los reacondicionadores prueben en hardware FANUC real en lugar de solo fuentes de alimentación de banco.
