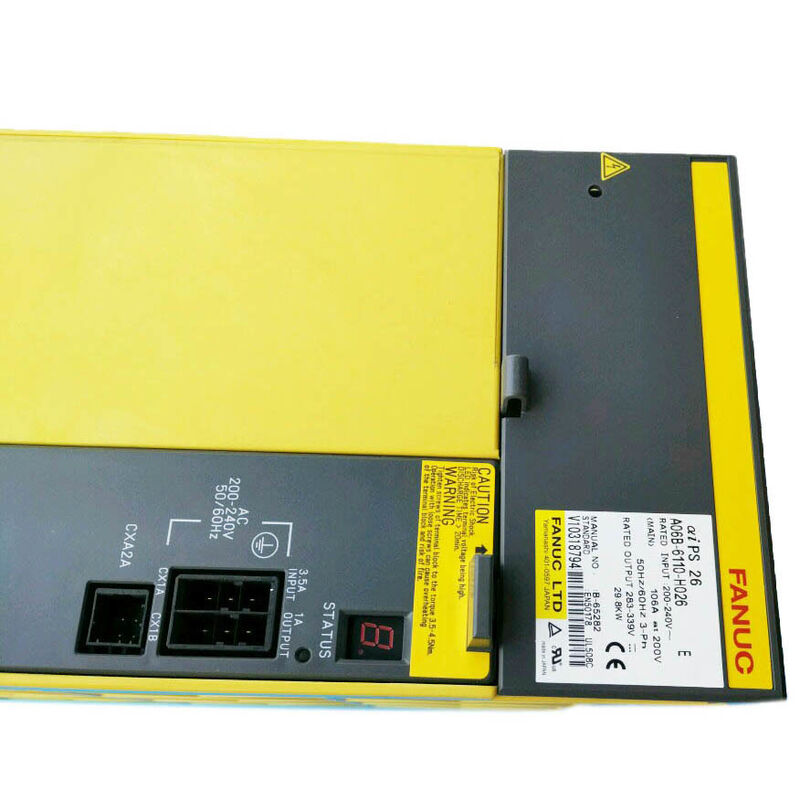

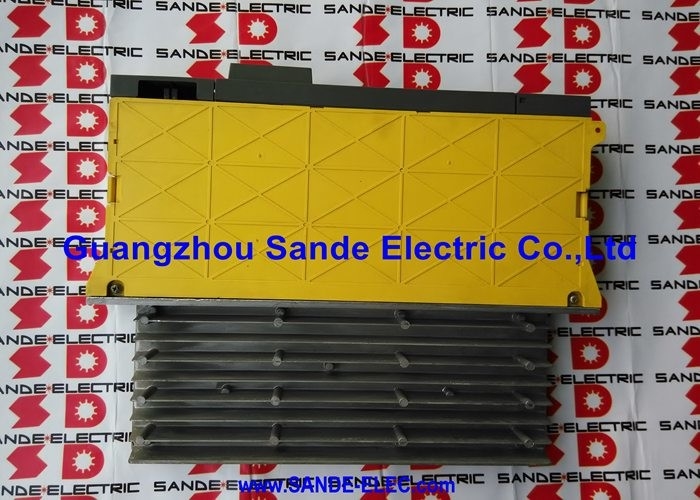

El módulo de suministro de energía A06B-6110-H026

Fanuc A06B-6110-H026 ∙ Alpha i PSM-26i ∙ Vida útil, reemplazo de ventilador, diagnóstico de alarma y la transición de H026 a H140

Resumen general

ElEl número de unidades de producción será el siguiente:Es el PSM-26i, el módulo de alimentación alfa i de 29,8 kW que ha pasado la mayor parte de dos décadas en servicio de producción en centros de mecanizado equipados con 16i/18i y 0i en todo el mundo.

El módulo entró en servicio como parte del sistema de accionamiento alfa i de primera generación de Fanuc, ofreciendo un rendimiento confiable a través de la vida útil de la máquina de miles de instalaciones,y ahora se encuentra de forma rutinaria por los ingenieros de mantenimiento que se ocupan de equipos que han estado funcionando continuamente desde mediados de la década de 2000.

A esa edad, la cuestión operativa no es si el PSM-26i está correctamente especificado para la máquina – fue, cuando se construyó la máquina.

La pregunta es dónde se encuentra el módulo en su vida útil, qué componentes se acercan al final de su vida útil y cómo planificar inteligentemente una eventual falla.

Este artículo aborda el PSM-26i desde ese ángulo: planificación de mantenimiento, interpretación de alarmas y la decisión entre reparación, intercambio y actualización al A06B-6140-H026 de segunda generación.

Especificaciones clave

La población de fans

El PSM-26i lleva dos ventiladores con diferentes funciones térmicas y consecuencias de fallas ligeramente diferentes.

A90L-0001-0441#39 (ventilador interno)Circula aire dentro de la carcasa del módulo a través del PCB de control y la electrónica asociada.

El cojinete de este ventilador funciona continuamente cuando la máquina está encendida en una máquina con dos o tres turnos.Eso es de diecisiete a veinticuatro horas diarias durante toda la vida útil de la máquina.El desgaste del rodamiento es acumulativo.

Un ventilador que ha estado funcionando desde 2005 en una máquina de tres turnos ha acumulado más de 100.000 horas de rotación del rodamiento.Los rodamientos de ventilador en ese nivel de servicio están estadísticamente atrasados para su reemplazo independientemente de si AL-2 ha aparecido todavía..

A90L-0001-0509 (ventilador externo del disipador de calor)Mueve el aire a través de las aletas exteriores del disipador de calor donde los transistores de potencia disipan el calor.

El fallo de este ventilador tiene consecuencias más rápidas que el ventilador interno porque limita directamente la trayectoria térmica del transistor sin él, la temperatura de unión de los IGBT de potencia sube bajo carga,y AL-3 (temperatura excesiva del disipador de calor) se produce en minutos a potencia nominal.

Ambos ventiladores están provistos de piezas de repuesto, disponibles por separado y se pueden reemplazar sin necesidad de cambiar el módulo.

En cualquier PSM-26i en una máquina que haya estado funcionando desde la época de producción del H026 (mediados de los años 2000 a finales de los años 2000) sin reemplazo documentado del ventilador,ambos ventiladores califican como candidatos para el reemplazo proactivo durante una parada de mantenimiento programada.

Alarma AL-1 en el PSM-26i No es una sobrecorriente genérica

AL-1 en el PSM-26i significa que el módulo de potencia principal (IPM) ha detectado una condición de falla.o sobrecarga térmica a nivel del transistorAntes de diagnosticar AL-1 como un IPM fallido, analice las causas ambientales y de carga:

¿Se ha movido recientemente la máquina, se ha vibratado o ha sufrido un incidente de calidad del suministro?

Las conexiones sueltas en los terminales de entrada o en la barra de bus pueden crear eventos de corriente transitoria que llegan al IPM sin que el módulo en sí tenga una falla.¿Están todos los módulos SVM y SPM aguas abajo en buenas condiciones??

Un transistor amplificador fallido que extrae una corriente excesiva del bus se presentará como AL-1 en el PSM-26i.Desconectar los módulos SVM/SPM del bus uno a la vez mientras se observa si AL-1 se despeja aisla una falla del lado de la carga.

Si AL-1 persiste con el bus completamente descargado y el suministro confirmado, es probable que el IPM de la tarjeta de alimentación haya fallado o esté dañado, y el módulo requiera un intercambio o una reparación de la tarjeta.

El tiempo de espera de la precarga en un PSM-26i envejecido

AL-5 en el PSM-26i indica que los condensadores de bus de CC no alcanzaron el umbral de voltaje de funcionamiento dentro del tiempo de precarga esperado después de encendido.

En un módulo más nuevo, AL-5 es poco común. En un módulo con quince o más años de servicio, se convierte en un evento de mantenimiento realista por dos razones.

En primer lugar, la resistencia de precarga, un componente de limitación de corriente que controla la entrada en los condensadores de bus al arranque, puede derivar en el valor de la resistencia con la edad y el ciclo térmico.

Si su resistencia ha aumentado significativamente desde la nominal, la velocidad de precarga se ralentiza y puede no alcanzar el umbral antes de que expire el temporizador.

En segundo lugar, los propios condensadores de filtro de bus acumulan resistencia equivalente en serie (ESR) durante años de funcionamiento a temperatura elevada.

La ESR elevada afecta la tasa de aceptación de carga de los condensadores y puede extender el tiempo de precarga más allá del umbral.

Consistent AL-5 at every power-on in an aging PSM-26i is a signal that the module's pre-charge circuit components require attention — either specialist bench evaluation or whole-unit exchange with a refurbished module that has had its capacitors and pre-charge components inspected or replaced as part of the refurbishment.

La actualización de H026 a H140 ️ Cuándo mudarse, cuándo quedarse

El A06B-6140-H026 es el equivalente de segunda generación: el mismo 29,8kW, el mismo 106A a 200V, el mismo bus de corriente continua 283 ′′ 339V, la misma compatibilidad de amplificador aguas abajo.Se trata de un reemplazo directo sin cambios de parámetros.Las diferencias de diseño interno son en la selección de componentes y la arquitectura de la placa, actualizada para abordar los patrones de desgaste conocidos en la serie A06B-6110.

La cuestión práctica es el momento.

Si un PSM-26i nunca ha sido mantenido, se acerca a los veinte años de servicio y no ha tenido sus ventiladores reemplazados, una alarma AL-2 o AL-A es una expectativa razonable a corto plazo.

Una decisión planificada para reemplazar el módulo con el A06B-6140-H026 durante la próxima ventana de mantenimiento programada, antes de una falla no planificada,tiene un perfil de tiempo de inactividad y costes diferente al de un intercambio de emergencia provocado por una interrupción inesperada de la producción.

Para máquinas en las que el PSM-26i todavía funciona de forma fiable y se encuentra a una distancia razonable de su servicio de ventilador más reciente,continuar con el H026 y el intercambio de planificación en la próxima falla confirmada es igualmente válido.

La decisión es un ejercicio de planificación en torno a la criticalidad de la producción de la máquina y el diferencial de costos entre el tiempo de inactividad planificado y no planificado.

Preguntas frecuentes

P1: Tanto el A06B-6110-H026 como el A06B-6140-H026 están disponibles en el mercado de repuestos. ¿Cómo determina un comprador cuál fuente reemplazar?

Cualquiera de los módulos funcionará correctamente como un reemplazo ̇ son eléctricamente y mecánicamente equivalentes en la máquina.El A06B-6140-H026 es el diseño de la generación actual y representa la última revisión de la placa para esta clase de potencia.

Para una máquina que se espera que funcione otros cinco a diez años, el A06B-6140-H026 es sin duda la opción prospectiva.el intercambio garantizado A06B-6110-H026 está disponible a un costo más bajoLa elección no es una de función sino de esperanza de vida y economía.

P2: El circuito de detección de fugas en el PSM-26i genera una alarma antes de que se desarrolle una falla de tierra completa.

Cualquier alarma de detección de fugas confirmada justifica una investigación en lugar de un reconocimiento y continuación.El circuito detecta la corriente que fluye hacia el PE que no debería estar presente, un camino que indica la degradación del aislamiento en los devanados del motor o el cable de salida, no es una falla interna del PSM.

La naturaleza progresiva de la falla del aislamiento significa que un motor que genera una alarma de fuga menor hoy puede desarrollar una falla completa de enrollamiento a tierra en cuestión de semanas o meses.El ensayo de resistencia al aislamiento (ensayo de Megger) del motor conectado y los cables de salida en el momento de una alarma de fuga identifica qué motor o cable es la fuente.

Actuar en la etapa de detección de fugas antes de la falla completa del enrollamiento evita el mayor costo de reparación y el mayor tiempo de inactividad de un circuito desencadenado asociado con una falla de tierra completa.

P3: Después de encender el PSM-26i, ¿cuánto tiempo tarda la secuencia de precarga antes de que el bus de CC esté disponible?

En un PSM-26i que funciona correctamente, la secuencia de precarga se completa típicamente en aproximadamente tres a cinco segundos después de que se aplica energía al módulo.

El LED o pantalla del panel frontal pasa del estado de precarga a la indicación de funcionamiento normal cuando el voltaje del bus alcanza su rango de funcionamiento.

Si la secuencia se completa con éxito dentro de esta ventana, AL-5 no aparece.

Si un encendido en particular tarda notablemente más tiempo del esperado antes de que aparezca la indicación normal “incluso sin activar AL-5 ”, vale la pena vigilar los componentes del circuito de precarga.Como el rendimiento límite a menudo precede a una eventual falla AL-5.

P4: ¿Se puede operar el A06B-6110-H026 con sólo uno de sus dos ventiladores funcionando?

El funcionamiento con cualquiera de los ventiladores apagados no es una condición compatible y no debe tratarse como una solución alternativa temporal.Se requieren ambos ventiladores para que el módulo mantenga temperaturas seguras de los componentes a una potencia nominal.

The module will continue to operate after AL-2 or AL-A appears — the alarm does not immediately shut the module down in all configurations — but thermal margins are reduced and the timeline to AL-3 (heatsink over-temperature shutdown) or control board damage depends entirely on ambient conditions and actual load.

El reemplazo del ventilador es la respuesta correcta a cualquiera de las alarmas.

P5: ¿Es normal que el PSM-26i genere algún ruido audible durante el funcionamiento, y cuándo el ruido indica un problema?

Un PSM-26i en funcionamiento correcto produce un ruido de flujo de aire de frecuencia moderada y constante de sus dos ventiladores, y puede producir un débil ruido de conmutación de la etapa IGBT frontal activa.

Un cambio repentino en el tono del ventilador, un tono más bajo, una rugosidad o una vibración intermitente, es una advertencia temprana de desgaste del rodamiento y debe tratarse como un precursor de un evento AL-2 o AL-A.

Un nuevo gemido o zumbido más agudo del cuerpo del módulo que no estaba presente anteriormente puede indicar una resonancia mecánica de un componente suelto, un condensador en peligro,o una condición eléctrica anormal en el circuito del bus.

Cualquier nuevo ruido inusual en el PSM-26i justifica una investigación en lugar de un despido.
