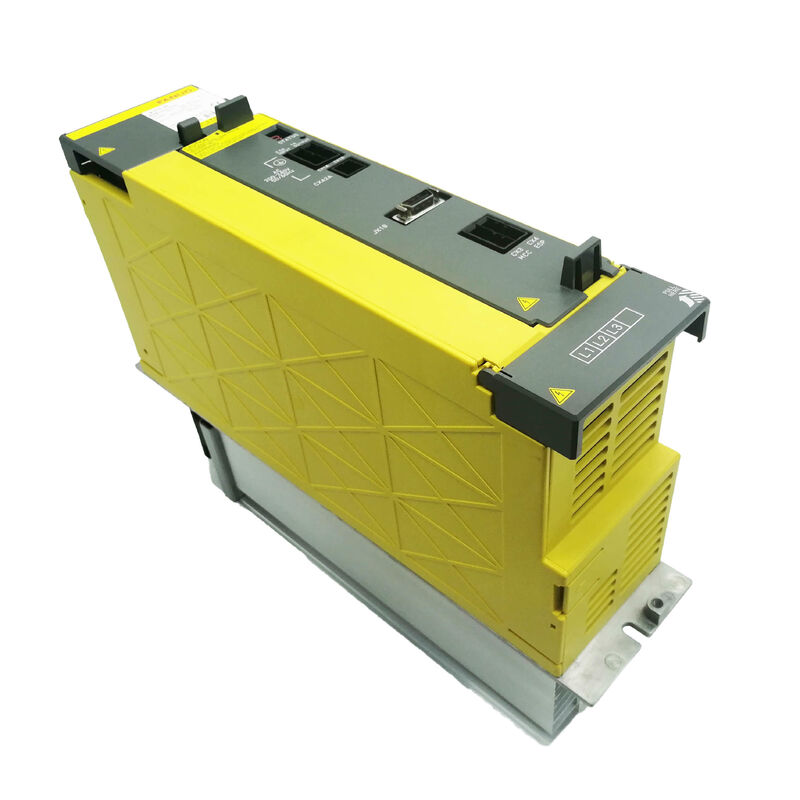

Amplificador Servo FANUC A06B-6110-H015
El A06B-6110-H015 — conocido en la documentación de drives de FANUC como PSM-15i — es el miembro de la clase 200V y 17.5 kW de la línea de módulos de fuente de alimentación FANUC Alpha i series. Ocupa un papel central e innegociable en cualquier gabinete de drive de la serie αi: sin él, ningún eje servo se mueve, ningún husillo gira. Encontrar una unidad verificada y probada es el camino más rápido de regreso a la producción cuando este módulo falla.
Función del PSM: Lo que realmente hace este módulo
La arquitectura de drives FANUC Alpha i series separa la función de conversión de CA a CC de la función de control del motor. Los módulos amplificadores servo (SVM) y los módulos amplificadores de husillo (SPM) no convierten la energía de CA directamente — reciben un bus de CC de alto voltaje que el PSM establece y mantiene. El A06B-6110-H015 toma CA trifásica de 200-240V de la entrada del interruptor de la máquina, la convierte en un bus regulado de 283-339V CC, y distribuye ese riel de bus a cada módulo amplificador conectado aguas abajo en la cadena de drives.
Todo lo que se mueve en la máquina — todos los ejes de avance y el husillo — extrae su potencia del motor a través del único enlace de CC que proporciona el PSM-15i. Un PSM defectuoso apaga todo el sistema de movimiento a la vez.
Especificaciones Técnicas
| Número de Parte |
A06B-6110-H015 |
| Designación del Modelo |
PSM-15i / αiPS-15 |
| Serie |
FANUC Alpha i (αi) — 6110 Primera Generación |
| Tipo de Módulo |
Módulo de Fuente de Alimentación CA/CC con Regeneración de Potencia |
| Voltaje de Entrada |
200-240 V CA, trifásico |
| Frecuencia de Entrada |
50/60 Hz |
| Corriente de Entrada |
63 A |
| Voltaje de Salida (Bus CC) |
283-339 V CC |
| Potencia Nominal de Salida |
17.5 kW |
| Refrigeración |
Ventilador de refrigeración incorporado |
| Dimensiones |
200 * 300 * 280 mm |
| Peso |
Aprox. 5.2 kg (11.42 lbs) |
| Temperatura de Operación |
0-40 °C |
| Humedad |
5-95% (sin condensación) |
| Número de Parte Sucesor |
A06B-6140-H015 |
| Fabricante |
FANUC Corporation, Japón |
Regeneración de Potencia — Incorporada, No Opcional
Una de las características distintivas de la serie αi PS — y del PSM-15i específicamente — es su capacidad de regeneración de potencia. Cuando un eje servo o un motor de husillo desacelera, actúa como un generador. Los sistemas de drive más antiguos manejaban esta energía regenerada quemándola a través de bancos de resistencias, creando calor que debía ser gestionado y añadiendo un componente de desgaste al gabinete.
El A06B-6110-H015 redirige la energía regenerada de vuelta a la línea de suministro de CA en su lugar. La carga térmica en el gabinete se reduce, el banco de resistencias se elimina como punto de falla, y en máquinas con ciclos de desaceleración de alta carga frecuentes — frenado del husillo en centros de mecanizado, por ejemplo — el ahorro de energía a lo largo de una corrida de producción es significativo. Esta es una característica estándar en todos los módulos de la serie αi PS, no un complemento.
Referencia de Alarmas del PSM-15i
El A06B-6110-H015 ejecuta autodiagnósticos continuos y muestra fallas a través de una pantalla LED de un solo dígito en la cara frontal del módulo. Cuando el LED ALM se enciende en rojo, el siguiente código de alarma identifica la condición de falla específica:
| Alarma |
Condición |
| AL-1 |
Condición anormal detectada en el IPM (módulo de potencia principal) |
| AL-2 |
Ventilador de refrigeración interno detenido |
| AL-3 |
Temperatura del disipador de calor anormalmente alta |
| AL-4 |
Caída de voltaje del bus CC |
| AL-5 |
El capacitor principal no logró cargarse dentro del tiempo especificado |
| AL-6 |
Suministro de energía de entrada anormal |
| AL-7 |
Sobretensión del bus CC |
| AL-A |
Ventilador externo del disipador de calor detenido |
| AL-E |
Suministro de energía de entrada anormal — fase abierta detectada |
Para módulos de la clase PSM-5.5i a PSM-15i, AL-1 indica específicamente una condición anormal en el módulo de potencia interno (IPM). Las causas probables incluyen una caída de voltaje de suministro de control dentro del propio IPM, o un desequilibrio del voltaje de suministro de entrada entre las tres fases. Ambas deben verificarse antes de desechar el módulo.
AL-4 y AL-5 son las alarmas encontradas con mayor frecuencia en PSM antiguos y comúnmente se rastrean a la degradación del capacitor electrolítico en la sección del bus CC — un modo de falla predecible de fin de vida en módulos de primera generación de la serie 6110 con horas de operación significativas.
Dónde se utiliza el PSM-15i
La capacidad de salida de 17.5 kW y el posicionamiento de clase 200V colocan al A06B-6110-H015 en gabinetes de drive de máquinas herramienta CNC FANUC pequeñas a medianas — típicamente aquellas con 2-4 ejes de avance y un solo husillo donde la demanda combinada de motores servo y de husillo cae dentro de los 17.5 kW. Esto incluye:
- Centros de Torneado CNC — Tornos CNC de 2 ejes y centros de torneado con un husillo y drives de avance X/Z, comunes en talleres de producción y celdas de producción de alto volumen que ejecutan controles FANUC 0i o 21i
- Centros de Mecanizado Verticales — VMC más pequeñas de 3 ejes, particularmente máquinas de fabricación asiática en la clase de recorrido de 400-600 mm que ejecutan controles FANUC 0i-C, 0i-D o 0i-F con el sistema de drive de la serie αi
- Máquinas de Electroerosión por Hilo (Wire-Cut EDM) — Unidades FANUC CNC de electroerosión por hilo donde la demanda de potencia servo es moderada y un factor de forma de PSM compacto se adapta bien a la disposición del gabinete de la máquina
- Robots FANUC — Modelos selectos de robots industriales FANUC que utilizan drives servo de la serie αi y requieren un módulo de fuente de alimentación dedicado en el gabinete del controlador
Las generaciones de CNC compatibles incluyen las FANUC 0i (todas las series), 16i, 18i, 21i, 30i, 31i, y 32i — cubriendo esencialmente todo el espectro de plataformas CNC FANUC que utilizaron la arquitectura de drive de la serie αi desde su introducción hasta la producción actual.
Primera Generación 6110 vs. Segunda Generación 6140
El A06B-6110-H015 pertenece a los módulos αi PS de la primera generación de la serie 6110 de FANUC. Su sucesor directo es el A06B-6140-H015, una unidad de segunda generación con una PCB y una revisión de la placa de cableado actualizadas. Ambas generaciones ocupan el mismo factor de forma PSM-15i y comparten montaje mecánico e interfaces eléctricas compatibles, lo que hace que el A06B-6140-H015 sea un reemplazo de campo viable cuando la unidad original 6110 ya no esté disponible.
Para escenarios de mantenimiento donde la documentación de la máquina especifica la serie 6110 o donde se requiere un reemplazo idéntico unidad por unidad, el A06B-6110-H015 sigue siendo el número de parte correcto a obtener.
Consideraciones de Mantenimiento
El PSM-15i es un componente de punto único de falla en cualquier máquina donde esté instalado. No hay modo degradado — un PSM defectuoso significa cero producción de la máquina hasta que el módulo sea restaurado. Esto lo convierte en uno de los elementos de mayor prioridad en cualquier lista de repuestos FANUC de la serie αi, particularmente en entornos de producción donde el tiempo de inactividad de la máquina tiene un costo directo.
Los principales mecanismos de falla por envejecimiento en los PSM de primera generación de la serie 6110 son predecibles: degradación del capacitor electrolítico en la sección del bus CC (que generalmente se manifiesta como AL-4, AL-5), y fin de vida útil del ventilador de refrigeración (AL-2, AL-A). En módulos con altas horas de operación acumuladas, vale la pena abordar ambos elementos de forma proactiva antes de que causen una parada no planificada.
Preguntas Frecuentes
P1: ¿Cuál es la potencia nominal de salida del A06B-6110-H015 — 15 kW o 17.5 kW?
La designación del modelo FANUC del módulo "PSM-15i" refleja su potencia nominal continua de 15 kW en la convención de nomenclatura αi PS. La potencia de salida especificada real listada en la documentación del sistema de drive y confirmada por múltiples fuentes técnicas es 17.5 kW — consistente con cómo FANUC aplica un ligero margen en el diseño físico por encima de la clasificación nominal del modelo. Para fines de dimensionamiento del sistema, utilice 17.5 kW como la cifra confirmada.
P2: ¿Cuál es el reemplazo directo para el A06B-6110-H015?
El sucesor designado por FANUC es el A06B-6140-H015, el PSM-15i de segunda generación con una revisión de PCB actualizada. Comparte el mismo montaje, conexiones eléctricas y especificaciones de salida que la unidad de la serie 6110, lo que lo convierte en un reemplazo de forma-ajuste-función en el campo.
P3: ¿Qué máquinas y controles CNC FANUC utilizan este módulo de fuente de alimentación?
El A06B-6110-H015 se utiliza en sistemas de drive de la serie αi de clase 200V emparejados con controles CNC FANUC 0i, 16i, 18i, 21i, 30i, 31i, y 32i. Se encuentra más comúnmente en centros de mecanizado compactos, centros de torneado CNC y máquinas de electroerosión por hilo donde la demanda total de potencia servo y de husillo está dentro de la clasificación de salida de 17.5 kW.
P4: El PSM-15i de nuestra máquina muestra AL-5. ¿Qué significa y qué debemos verificar?
AL-5 indica que el banco de capacitores principal no logró cargarse al voltaje correcto dentro del tiempo especificado al encenderse. Primero, verifique que las tres fases de entrada estén presentes y equilibradas al voltaje correcto (AL-E y problemas de suministro pueden desencadenar síntomas similares). Si la energía de entrada se confirma como buena, AL-5 en un módulo antiguo generalmente apunta a la degradación del capacitor electrolítico en la sección del bus CC — una falla común por desgaste en unidades de primera generación de la serie 6110. La reparación a nivel de componente o el reemplazo del módulo es el curso de acción correcto.
P5: ¿Se puede reparar este módulo en lugar de reemplazarlo?
Sí — el A06B-6110-H015 es ampliamente compatible con instalaciones de reparación especializadas en FANUC que reconstruyen estos módulos a nivel de componente, reemplazando capacitores, ventiladores de refrigeración y otras piezas con vida útil limitada, y probando la unidad bajo carga en hardware FANUC en vivo antes de su devolución. Para un módulo de primera generación descontinuado con un suministro nuevo limitado, una unidad debidamente reacondicionada y probada bajo carga es a menudo la solución más práctica y rentable.
