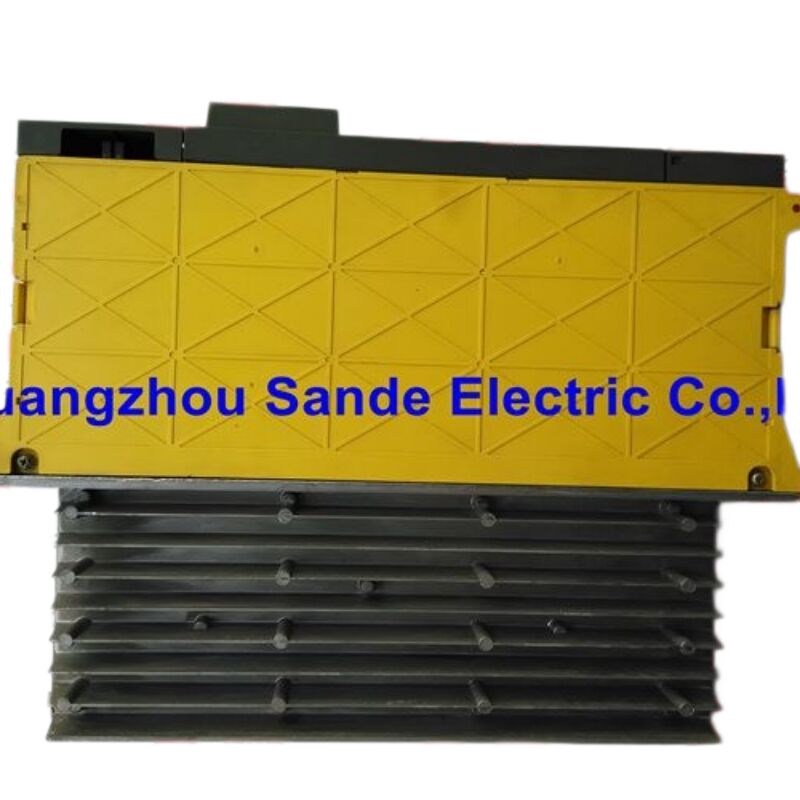

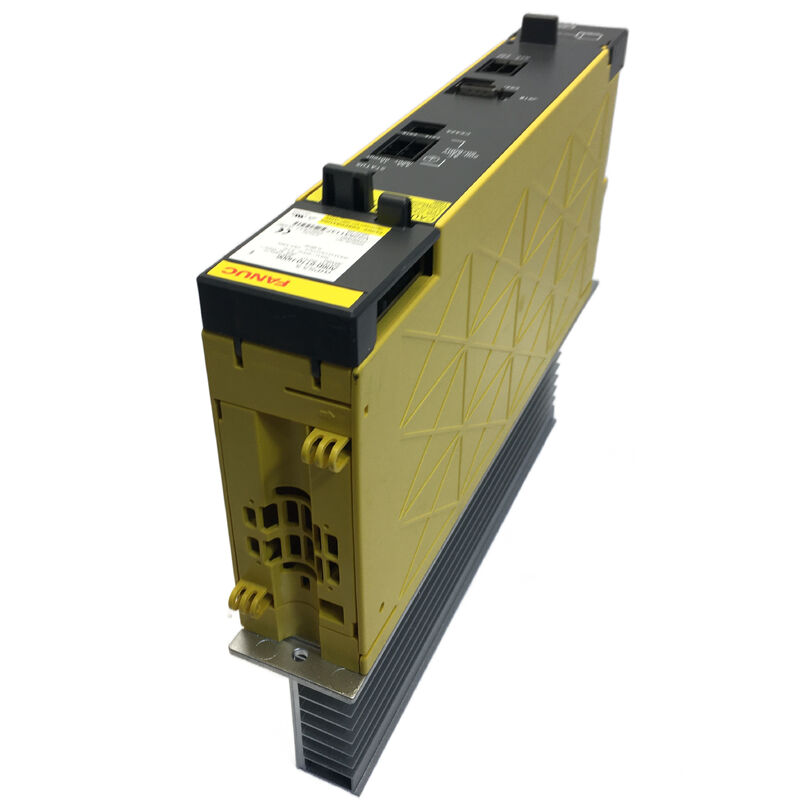

FANUC A06B-6110-H006 Módulo de alimentación -- Alfa i PSM-5.5i
Alfa i Serie. PSM-5.5i. 200-240 VAC. 5.5 kW de potencia nominal. Regeneración de energía.
La fundación que necesita cada sistema Alpha i Drive
Antes de que un solo servomotor encienda una máquina herramienta equipada con FANUC Alpha i, el módulo A06B-6110-H006 PSM-5.5i convierte el suministro de CA de tres fases de la instalación en energía de bus CC limpia y regulada.Este módulo de alimentación se encuentra en la parte delantera del armario de accionamiento, manejar la conversión de CA en CC y devolver la energía de frenado a la red de alimentación durante la desaceleración del eje.
Especificaciones técnicas
| Parámetro |
Valor |
| Número de la parte FANUC |
El número de unidades de seguridad de la aeronave es el siguiente: |
| Especificación de la unidad |
A06B-6110-C006 Las condiciones de los contratos de seguros de seguros de seguros de seguros de seguros de seguros |
| Nombre del modelo |
PSM-5.5i (Módulo de alimentación eléctrica, 5,5 kW) |
| Serie |
FANUC Alpha i (200 entradas de VAC) |
| Válvula de entrada |
200 - 240 VAC (3 fases) |
| Corriente de entrada |
26 A |
| Frecuencia de entrada |
50 / 60 Hz |
| Potencia de salida nominal |
5.5 kW |
| Potencia de salida máxima |
11 kW |
| Potencia máxima de salida |
22 kW |
| Voltado de salida del bus de corriente continua |
Aproximadamente 283 VDC |
| Tipo de regeneración |
Regeneración de energía (devuelve la energía al suministro) |
| Las dimensiones (H × W × D) |
Las medidas de ensayo se aplicarán en el caso de los vehículos de las categorías M1 y M2. |
| Peso |
Aproximadamente 4,9 kg |
Beneficios de la regeneración de energía
El A06B-6110-H006 cuenta con tecnología de regeneración de energía que devuelve la energía de desaceleración a la red en lugar de disiparla como calor.Esta capacidad reduce tanto la generación de calor dentro del gabinete como el consumo neto de energía del suministro de la instalación, especialmente beneficioso para máquinas con ciclos de posicionamiento frecuentes.
Arquitectura del sistema alfa i
El sistema de accionamiento Alpha i de FANUC utiliza una arquitectura de bus de CC compartida donde el PSM-5.5i sirve como el único convertidor de CA a CC para todo un grupo de accionamiento.Ocupa la posición más a la izquierda en la pila del gabinete de accionamiento, alimentando todos los módulos de servoamplificador (SVM) y módulos de amplificador de husillo (SPM) conectados que accionan los ejes de alimentación y los husillos principales.
Controladores CNC compatibles
El A06B-6110-H006 funciona con varios sistemas FANUC CNC, incluidos:
- El número de unidades de la serie FANUC 0i
- Las series FANUC 16i, 18i y 21i
- Las series FANUC 30i, 31i y 32i
- Serie FANUC 15i
- Controladores de robots FANUC que utilizan el hardware de accionamiento Alpha i
Requisitos de instalación
Nota de instalación crítica:
- No instale condensadores de mejora del factor de potencia - que interactúan destructivamente con los circuitos de regeneración
- La tensión de entrada debe mantenerse dentro del rango de 200-240 VAC para el rendimiento nominal
- La potencia de control (conector CX1A) deberá estar activada antes o simultáneamente con el encendido CNC.
Diagnóstico del estado del LED
El panel frontal STATUS LED proporciona información de diagnóstico inmediata:
- LED apagado- Potencia de control no suministrada o circuito de control defectuoso
- LED fijo- Funcionamiento normal, circuito principal alimentado
- Luz intermitente de LED/alarma- Se detectó una condición de falla.
Preguntas frecuentes
P1: ¿Cuál es la diferencia entre el PSM-5.5i y los modelos más grandes de la serie A06B-6110?
La serie A06B-6110 cubre toda la línea 200VAC Alpha i PSM. El H006 es el PSM-5.5i a 5,5 kW continuo, mientras que los modelos más grandes incluyen H011 (PSM-11i, 11 kW), H015 (PSM-15i, 15 kW),y otros hasta PSM-55iLa selección depende de la demanda total de energía continua de los módulos conectados.
P2: ¿Se puede utilizar el A06B-6110-H006 con fuentes de entrada de 400 VAC?
No. Este módulo está diseñado específicamente para una entrada de tres fases de 200-240 VAC. Para fuentes de 400-480 VAC, use la serie HV de FANUC (familia A06B-6120).Usando este módulo en 400VAC sin un transformador de paso abajo lo destruirá.
P3: ¿Qué causa las fallas más comunes en este módulo?
Los modos de falla comunes incluyen la degradación del condensador por el envejecimiento y los ciclos térmicos, la falla del transistor IGBT por eventos de sobrecorriente y las fallas del circuito de accionamiento de la puerta.Las reparaciones profesionales suelen implicar el reemplazo del condensador, el reemplazo de semiconductores y el reemplazo de ventiladores.
P4: ¿Este módulo requiere una configuración especial de parámetros de arranque?
El propio PSM no tiene parámetros configurables por el usuario. Sin embargo, los parámetros de servo deben iniciarse correctamente en el CNC antes del primer ensayo con energía,y el estado de la PSM debe confirmarse operativo antes de ordenar el movimiento motor.
P5: El módulo figura como descontinuado - ¿cómo está la situación del suministro de reemplazos?
Aunque se han dejado de fabricar en serie, tanto las unidades de stock nuevo-viejo excedentarias como las unidades renovadas profesionalmente están disponibles a través de los proveedores de piezas CNC especializados en FANUC.Los reparadores de renombre prueban los módulos bajo carga y suelen proporcionar garantías de 12 meses.
