Conductor del motor servo
>
|
| Lugar de origen | Japón |
| Nombre de la marca | FANUC |
| Certificación | CE ROHS |
| Número de modelo | A06B-6091-H118 |
Número de pieza: A06B-6091-H118
Fabricante: FANUC Corporation (Japón)
Categoría de producto: Módulo de Fuente de Alimentación — Serie Alpha HV (Alto Voltaje)
Modelo: PSM-18HV

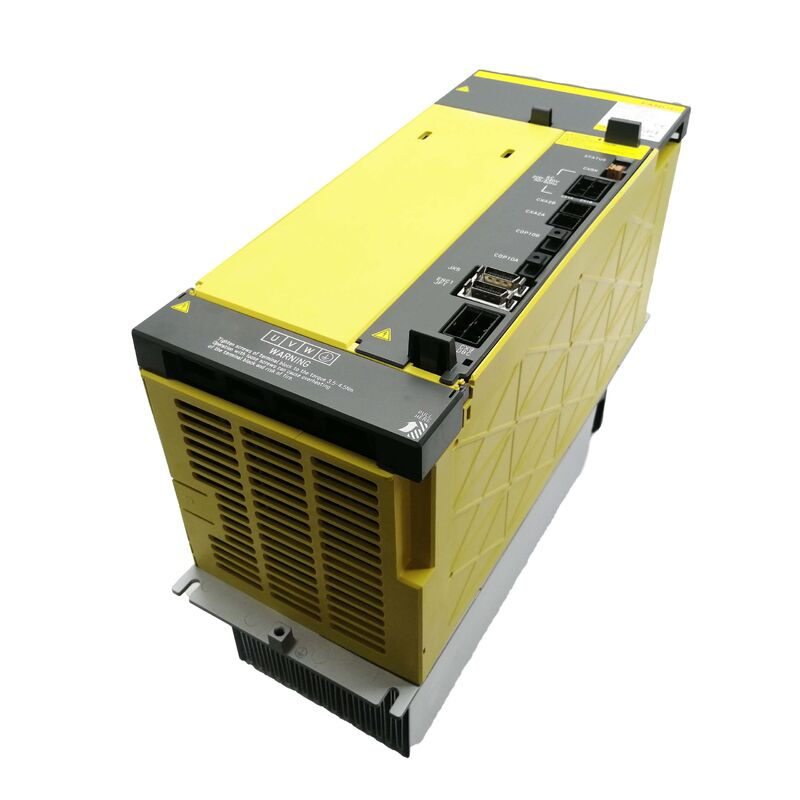

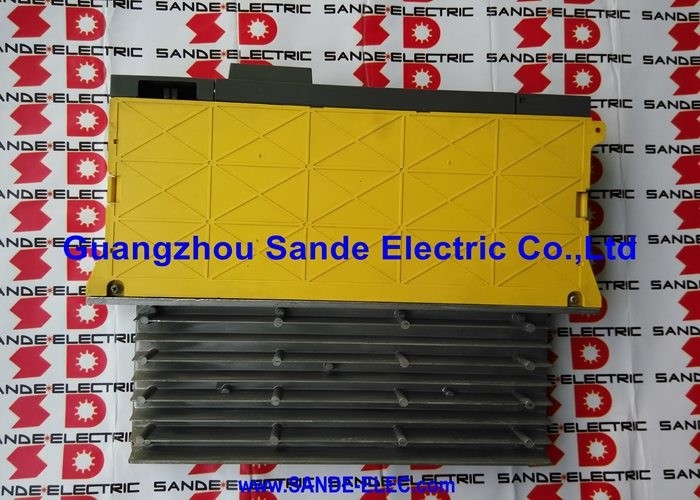

El FANUC A06B-6091-H118 es el PSM-18HV — el módulo de fuente de alimentación de 18 kW de la familia de variadores de alto voltaje (HV) Alpha de FANUC.
La serie A06B-6091 es la clase de entrada de 400 voltios de la familia de variadores Alpha original, que se distingue de los módulos de clase de 200 voltios por la designación HV y por su requisito de un módulo de condensador emparejado (PSMC-HV).
Este módulo se desarrolló para mercados industriales que operan con suministro de CA de 400 voltios, cubriendo gran parte de Europa, partes de Asia y otras regiones donde el voltaje de suministro trifásico industrial estándar se encuentra en el rango de 380-480 V.
El PSM-18HV funciona como la fuente de alimentación central del bus de CC para un bastidor de sistema de variador de la serie FANUC Alpha en una instalación de 400 voltios.
Convierte la entrada de CA trifásica de 400 voltios a un bus de CC de alto voltaje regulado que alimenta los módulos amplificadores de servomotor (SVM) y los módulos amplificadores de husillo (SPM) conectados en el mismo bastidor del variador.
Como todos los módulos PSM de la serie Alpha, el PSM-18HV es de tipo regenerativo: la energía de desaceleración de los ejes del servomotor y del husillo se devuelve al suministro de CA en lugar de quemarse como calor.
Este módulo pertenece a la primera generación de la arquitectura de variadores Alpha de FANUC: la serie Alpha original que precedió a la generación Alpha i.
Estos módulos se caracterizan por su carcasa amarilla (en comparación con las carcasas gris/plateadas de la serie Alpha i) y su dependencia de módulos de condensador externos.
Un número significativo de máquinas herramienta controladas por FANUC en todo el mundo todavía funcionan con variadores de la serie Alpha, lo que convierte al PSM-18HV en un artículo de mantenimiento activo para esta base instalada.
| Parámetro | Valor |
|---|---|
| Modelo | PSM-18HV |
| Serie | Alpha (original, clase HV) |
| Voltaje de entrada | 400 VCA (clase de alto voltaje) |
| Fase de entrada | Trifásico |
| Tipo de entrada | Serie 400 V (designación HV) |
| Regeneración | Potencia regenerativa al suministro de CA |
| Módulo de condensador requerido | PSMC-18HV (A06B-6083-H218) — obligatorio |
| Amplificadores compatibles | Serie Alpha SVM-HV, SPM-HV |
| Origen | Japón |
Una diferencia estructural clave entre los módulos HV de la serie Alpha (serie A06B-6091) y otras variantes de PSM es el módulo de condensador externo obligatorio. Cada PSM-HV requiere un módulo de condensador PSMC-HV emparejado. Para el PSM-18HV, el módulo de condensador requerido es el PSMC-18HV (número de pedido A06B-6083-H218).
El banco de condensadores del bus de CC cumple varias funciones en el sistema de variador:
Búfer de almacenamiento de energía. Los picos de demanda de potencia de corta duración de la aceleración del motor extraen energía del banco de condensadores, lo que permite que el circuito rectificador de CA entrante funcione de manera más suave y reduce la corriente pico extraída de la red.
Absorción de regeneración. Cuando los ejes del servomotor desaceleran e inyectan energía de vuelta al bus de CC más rápido de lo que el extremo frontal regenerativo puede devolverla al suministro de CA, el banco de condensadores absorbe el exceso de forma transitoria, evitando la sobretensión del bus de CC.
Resistencia a cortes. El banco de condensadores proporciona una breve reserva de energía que permite que el sistema de variador continúe funcionando a través de interrupciones de energía de entrada muy cortas.
En la generación Alpha i (serie A06B-6110 y otras), el banco de condensadores está integrado dentro de la carcasa del módulo de fuente de alimentación; esta es una de las mejoras de integración que distinguen a Alpha i de Alpha original.
En la serie HV Alpha original, el módulo de condensador es siempre una unidad separada que debe instalarse físicamente junto al PSM-HV en el gabinete del variador y conectarse a través de cables dedicados.
Un sistema de variador Alpha HV completo para una instalación de 400 voltios consta de:
PSM-HV (este módulo): Rectifica la CA de 400 V a bus de CC. Gestiona la regeneración de vuelta al suministro de CA.
PSMC-HV (compañero obligatorio): Módulo de condensador externo. Debe coincidir con la clasificación del PSM-HV (PSMC-18HV para el PSM-18HV).
Módulos amplificadores de servomotor SVM-HV: Uno por eje de servomotor (o eje dual en algunas configuraciones). Conectado al bus de CC común del PSM-HV.
Módulo amplificador de husillo SPM-HV: Si una unidad de husillo forma parte del sistema. También conectado al bus de CC.
Todos los módulos se montan en el gabinete del variador con conexiones de bus de CC compartidas.
El PSM-HV es el único módulo conectado al suministro de CA principal; todos los demás módulos reciben energía exclusivamente a través del bus de CC.
Los módulos HV de la serie Alpha son una línea de productos madura. FANUC ha producido reemplazos Alpha i para la mayoría de estas funciones, pero un gran número de sistemas HV de la serie Alpha originales permanecen en servicio. Consideraciones clave de mantenimiento para el PSM-18HV:
Refrigeración. Los módulos HV de la serie Alpha se enfrían mediante el sistema de refrigeración del gabinete y el disipador de calor del módulo. Confirme una circulación de aire adecuada alrededor del módulo. El flujo de aire de refrigeración bloqueado es una causa principal de falla térmica prematura en estos módulos.
Envejecimiento de los condensadores. El módulo de condensador PSMC-18HV contiene condensadores electrolíticos con una vida útil finita.
En instalaciones de larga duración (más de 10 años), los condensadores envejecen y su capacitancia disminuye.
La capacitancia reducida se manifiesta como un aumento de la ondulación del voltaje del bus de CC y una menor absorción de energía transitoria. Se recomienda el reemplazo preventivo de módulos de condensadores envejecidos para máquinas que se acercan a este intervalo de servicio.
Inspección de fusibles. El PSM-HV contiene fusibles internos.
Si el módulo ha experimentado un evento de sobrecorriente, inspeccione el estado del fusible como parte de la investigación de fallas.
P1: El PSM-18HV muestra una alarma. El módulo de condensador PSMC-18HV está instalado correctamente. ¿Qué se debe comprobar primero?
Confirme que la entrada trifásica de 400 V está presente y equilibrada en los terminales del PSM-18HV.
Una fase perdida o un desequilibrio de voltaje significativo activa alarmas que aparecen como fallas del módulo en lugar de fallas de alimentación.
Luego, verifique todas las conexiones del bus de CC entre el PSM-18HV, el PSMC-18HV y los módulos amplificadores SVM/SPM conectados: una conexión de barra colectora suelta o corroída causa anomalías en el voltaje del bus.
Finalmente, inspeccione los fusibles internos del PSM-18HV si un evento de sobrecorriente precedió a la alarma.
P2: ¿Se puede usar el PSM-18HV sin el módulo de condensador PSMC-18HV?
No. La serie PSM-HV requiere su módulo de condensador emparejado para funcionar. Operar sin el PSMC-18HV resultará en inestabilidad del bus de CC, fallas de sobretensión durante la desaceleración y posibles daños a los módulos amplificadores de servomotor y husillo en el bus.
Siempre instale y conecte el PSMC-HV correcto antes de alimentar el sistema.
P3: La máquina estaba funcionando previamente con un suministro de 380 V. Se está trasladando a un suministro de 415 V. ¿Sigue siendo compatible el PSM-18HV?
La serie HV A06B-6091 está clasificada para la clase de entrada de CA de 400 V, que cubre el rango internacional común de 380-480 V trifásico.
Un suministro de 415 V cae dentro de este rango y no requiere modificación del módulo.
Confirme que el nuevo voltaje de suministro está dentro de la tolerancia de voltaje de entrada especificada del módulo antes de la puesta en marcha.
P4: ¿Es posible reemplazar el PSM-18HV por un equivalente de la generación Alpha i?
La actualización de un variador HV de la serie Alpha original a un variador HV Alpha i es posible, pero no es un simple cambio de módulo; requiere reemplazar también los módulos amplificadores SVM y SPM, ya que los módulos amplificadores Alpha y Alpha i no son directamente intercambiables en un bus de CC compartido.
Una actualización completa del sistema de Alpha HV a Alpha i HV es un proyecto planificado que involucra nuevos amplificadores, nuevo PSM, nuevo cableado y reinicialización de parámetros del servomotor.
El reemplazo directo por otro PSM-18HV (A06B-6091-H118) es la ruta de mantenimiento estándar cuando el sistema existente es funcional de lo contrario.
P5: ¿Cómo se debe almacenar el PSM-18HV cuando se retira del servicio?
Almacenar en un ambiente limpio y seco a temperatura ambiente, lejos de la luz solar directa y atmósferas corrosivas.
Coloque el módulo en una bolsa antiestática o envuélvalo con material antiestático.
Si el PSMC-18HV emparejado también se va a almacenar, descargue completamente el módulo de condensador antes del almacenamiento y no lo vuelva a conectar a la alimentación de CA después de un almacenamiento prolongado sin verificar primero el estado del condensador.
Permita que un módulo frío almacenado por debajo de la temperatura ambiente alcance la temperatura ambiente antes de aplicar energía después de la reinstalación.
