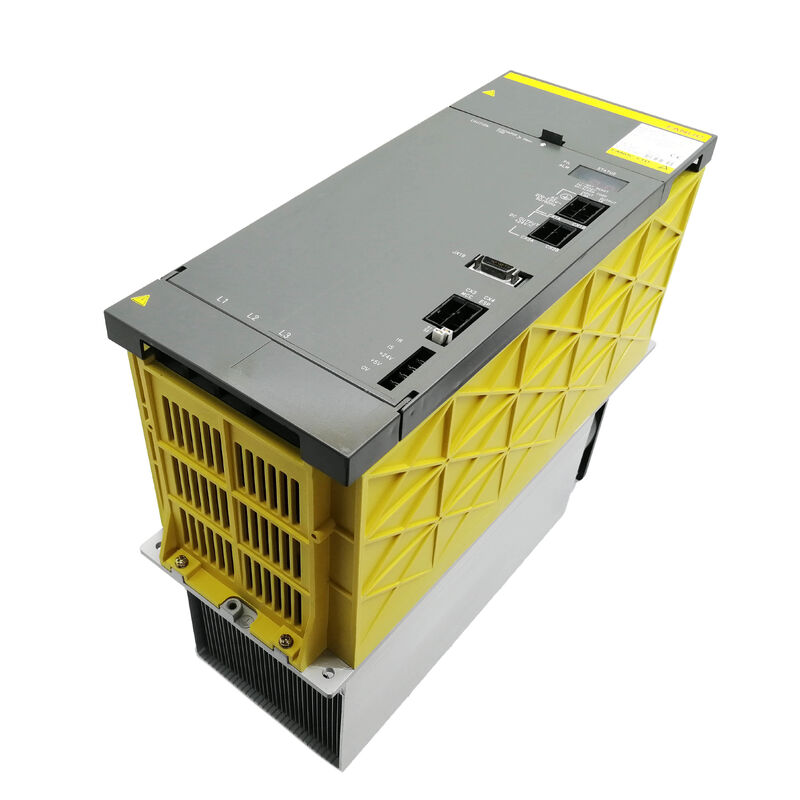

FANUC A06B-6087-H137... Módulo de alimentación alfa PSM-37 43 kW, 200 230V entrada de corriente alterna

Número de la parte:Se aplicarán los siguientes requisitos:

Referencia cruzada:El número de unidades de producción de las que se trate se determinará en función de las características de las instalaciones.

El fabricante:FANUC Ltd. (Japón)

Tipo de producto:Módulo de alimentación alfa PSM-37

Voltado de entrada:200-230 V CA, 50/60 Hz

La base de energía del sistema de accionamiento

El A06B-6087-H137 es el PSM-37 (Módulo de alimentación, clase 37/43 kW) en el sistema de accionamiento Alpha de FANUC.el PSM es el primer módulo en el gabinete de accionamiento Sin un PSM en funcionamiento, ninguno de los motores de la máquina puede funcionar.

Con una potencia de salida de 43 kW y una corriente de entrada de 150 A, el PSM-37 sirve a máquinas-herramienta CNC medianas a grandes, generalmente máquinas con husillos de alta potencia y múltiples servoejes.Un PSM-37 puede alimentar un módulo de amplificador de husillo de clasificación equivalente junto con un módulo de amplificador de servo de doble canal o combinación, dependiendo de la potencia de salida nominal combinada de dichos amplificadores.

El módulo contiene tres módulos de transistores IGBT que realizan la rectificación activa y la regeneración.cuando los servomotores o los motores del eje disminuyen su velocidad, el PSM alimenta de nuevo la energía regenerada al suministro de CA, reduciendo el consumo de energía en comparación con los sistemas de frenado resistivo.

Contexto del sistema de unidad

Los tres tipos de módulos se conectan en una barra de bus de CC compartida.Un PSM fallido elimina la energía de todos los módulos conectados simultáneamente el sistema de accionamiento entero se desconecta.

Especificaciones clave

Preguntas frecuentes

P1: El sistema de accionamiento FANUC muestra AL-01 (sobrecalentamiento PSM) o AL-02 (bajo voltaje PSM). ¿El A06B-6087-H137 está fallando?

AL-01 en el PSM normalmente significa que la temperatura del disipador ha excedido el umbral de alarma. Compruebe que ambos ventiladores (internos y externos) estén funcionando y que las aletas del disipador estén libres de polvo y chorro.El bloqueo de la refrigeración es la causa más común de sobrecalentamiento del PSM. AL-02 (bajo voltaje) indica que la salida del bus de CC ha caído por debajo del umbral verifique el voltaje de entrada CA en los terminales PSM antes de asumir que el módulo ha fallado.

P2: ¿Puede el A06B-6087-H137 suministrar un amplificador de husillo y múltiples servoamplificadores simultáneamente?

Sí siempre que la potencia de salida nominal combinada de los amplificadores conectados no exceda de la potencia de salida nominal de 43 kW del PSM. Se suman las potenciales en kW de todos los módulos SPM y SVM conectados.Si el total es superior a 43 kW, se requiere un PSM más grande (como el PSM-45 o el PSM-55) para evitar la sobrecarga.

P3: El módulo PSM-37 es físicamente grande y pesado. ¿Qué precauciones de instalación se aplican?

El A06B-6087-H137 tiene 150 mm de ancho con un disipador externo sustancial. Debe montarse verticalmente para permitir un flujo de aire de convección adecuado a través del disipador.Se deberá mantener la distancia libre mínima por encima y por debajo del módulo según se especifica en el manual de instalación de FANUC.El módulo debe fijarse al carril de montaje con todos los elementos de fijación. Su peso hace que sea susceptible de aflojamiento por vibración si está fijado sólo parcialmente.

P4: Los módulos IGBT internos en el PSM-37 han fallado. ¿Se pueden reemplazar?

Sí, los especialistas en reparación CNC de FANUC que trabajan con sistemas de accionamiento Alpha pueden reemplazar los módulos de transistores IGBT dentro del A06B-6087-H137.Los IGBT son dispositivos industriales estándar accesibles después de abrir la carcasa del PSMEsto es significativamente más económico que reemplazar todo el conjunto PSM-37, particularmente para un módulo a este nivel de potencia.Se solicitará un ensayo funcional completo a carga nominal después del reemplazo del IGBT antes de volver a poner el módulo en servicio..

P5: ¿Es el A06B-6087-H137 intercambiable con el A06B-6087-H130 (PSM-30)?

No. El PSM-37 (H137) y el PSM-30 (H130) tienen diferentes potencias de salida ¥ 43 kW frente a 30 kW. No son intercambiables.La instalación de un PSM-30 con una calificación inferior en una aplicación diseñada para el PSM-37 corre el riesgo de sobrecargar el PSM-30 cuando todos los amplificadores funcionan a carga nominal. Siempre coincida con la clasificación de PSM con el requisito de carga combinada de los amplificadores conectados.
