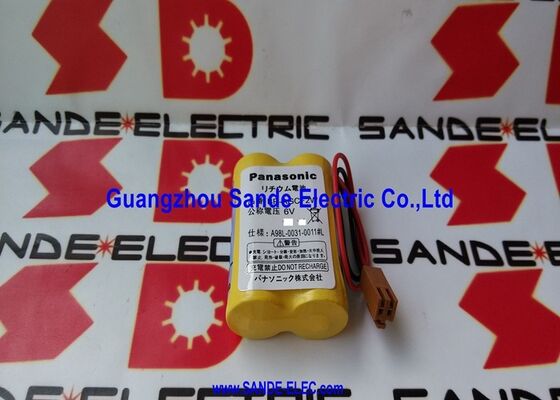

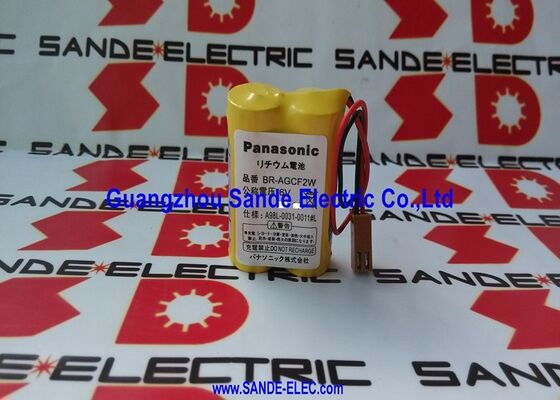

Nuevo Panasonic BR-AGCF2W Batería de 6V BRAGCF2W

BR-AGCF2W | Batería de litio Panasonic de 6 V: 2 celdas / 1800 mAh / FANUC Beta SVU / Beta iSV / Respaldo de circuito ABS

Copia de seguridad de memoria y posición absoluta para sistemas FANUC Beta

La BR-AGCF2W es una batería de litio de 6 V de doble celda de Panasonic para servoamplificadores FANUC Beta, que se utiliza específicamente para alimentar el circuito ABS (Sistema de posicionamiento absoluto) dentro de las unidades Beta SVU y Beta iSV. Dos celdas Panasonic BR-A conectadas en serie producen la salida de 6 V requerida por el CMOS interno del amplificador y la memoria del codificador absoluto.

En un sistema de posicionamiento absoluto, el servocodificador rastrea la posición del eje continuamente, incluso cuando el CNC está apagado. El BR-AGCF2W suministra la corriente de reserva de bajo nivel que el contador de posición del codificador y la memoria necesitan para mantener estos datos de posición absoluta. Cuando se restablece la energía, el CNC lee la posición retenida directamente desde el codificador; no se necesita una ejecución de referencia (homing).

Especificaciones clave

Celdas BR-A de Panasonic: por qué estas celdas específicas

El BR-AGCF2W está construido con celdas BR-A de Panasonic, las celdas OEM especificadas por FANUC para los paquetes de baterías de amplificadores Beta. Las celdas BR utilizan química de poli(monofluoruro de carbono) de litio (Li-CFₓ):

Curva de descarga plana:El voltaje de salida permanece casi constante desde la carga completa hasta casi agotarse: el CMOS y la memoria del codificador reciben un suministro estable de 6 V durante casi toda la vida útil de la batería, en lugar de disminuir gradualmente.

Autodescarga muy baja:Menos del 1 % anual a 25 °C: la batería conserva su capacidad durante 10 años de almacenamiento con una pérdida mínima. Un BR-AGCF2W recién instalado ofrece su capacidad nominal incluso años después de su fabricación.

Amplio rango de temperatura:−40 °C a +85 °C: confiable en todos los entornos de gabinetes de control industriales, desde instalaciones de almacenamiento en frío hasta salas de máquinas calientes.

Escenarios de aplicación

Alarma de batería del circuito ABS en el variador Beta:Un servoeje Beta en una máquina controlada por FANUC muestra una alarma de batería ABS. El BR-AGCF2W se reemplaza durante el mantenimiento planificado: los datos de posición absoluta se mantienen intactos y se evita la referencia al reiniciar.

Prevención de reinicio del codificador absoluto de la máquina CNC:Un centro de mecanizado con codificadores absolutos en todos los ejes requiere un recorrido de referencia solo una vez en la configuración inicial: el BR-AGCF2W mantiene todas las posiciones absolutas de los ejes durante cada ciclo de encendido posterior.

Preguntas frecuentes

P1: ¿Qué es la alarma de advertencia de batería ABS en un amplificador FANUC Beta?

El CNC muestra una alarma específica del eje (normalmente código 9F o serie SV-300 según el tipo de CNC) cuando el voltaje del BR-AGCF2W cae por debajo del umbral de detección. Reemplace cuando suene la alarma de advertencia: antes de que la batería se agote por completo, provoque la pérdida de datos de posición absoluta y fuerce un ciclo de búsqueda completo.

P2: ¿Se puede reemplazar el BR-AGCF2W estando encendido o se debe apagar el CNC?

Reemplace con el CNC encendido. Mientras está encendido, el suministro del amplificador mantiene la memoria del codificador ABS; la batería se puede desconectar y volver a conectar sin pérdida de datos de posición. Reemplazar con apagado corre el riesgo de perder datos de posición absoluta si la nueva conexión de la batería demora más de unos pocos segundos.

P3: ¿Cuál es la diferencia entre BR-AGCF2W (conector marrón) y BR-AGCF2P (otro conector)?

Ambos son paquetes de baterías Panasonic BR-A de 2 celdas y 6 V; la diferencia es el tipo de conector. BR-AGCF2W utiliza el conector JAE de 2 pines (marrón o negro según la revisión del ensamblaje); BR-AGCF2P utiliza un formato de conector diferente. Verifique el conector del puerto de la batería del amplificador antes de realizar el pedido para confirmar la variante correcta.

P4: ¿Cuánto tiempo dura BR-AGCF2W en servicio en un amplificador FANUC Beta?

Normalmente, entre 3 y 5 años en servicio CNC normal. La batería se descarga solo cuando el CNC está apagado: las máquinas que funcionan las 24 horas del día, los 7 días de la semana duran más que las que se apagan a diario. Reemplace cuando suene la alarma de batería independientemente del tiempo transcurrido; No espere a que suba la alarma.
