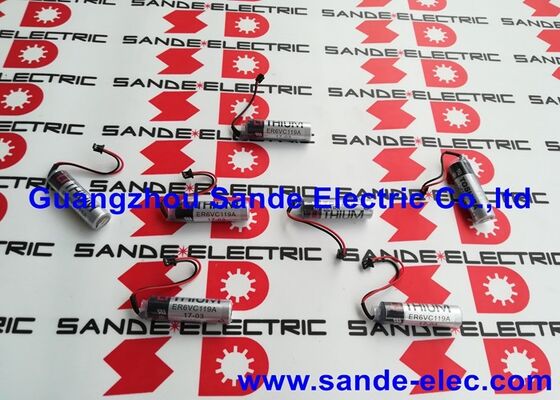

Toshiba ER6VC119A Batería para controlador de servoamplificador Batería

ER6VC119A | Batería de litio Toshiba de 3,6 V, 2600 mAh, tamaño AA / Cables conductores / Conector / Mitsubishi CNC / PLC Servo Backup

Conectores y conductores de cables: interfaz extraíble en campo

El ER6VC119A viene con cables que terminan en un conector moldeado, el tipo de terminal definido en las especificaciones del usuario. Esta interfaz de cable/conector es el formato de terminal correcto para la aplicación principal del ER6VC119A en controladores CNC y servosistemas de Mitsubishi:

Acceso de reemplazo de campo:El conector de cable permite desconectar y reemplazar la batería en el campo sin necesidad de soldar: el conector moldeado se acopla con el zócalo de la batería del controlador CNC o del servoamplificador. No se necesitan herramientas para la conexión eléctrica.

Tolerancia a las vibraciones:Los cables se flexionan entre la celda de la batería y el conector, aislando la celda de la vibración transmitida a través del conector y la estructura de montaje. En un servoaccionamiento o gabinete CNC sujeto a vibración de máquina herramienta, esta flexibilidad reduce la tensión de fatiga en las juntas internas de la celda.

Conector polarizado:El conector está moldeado en una orientación específica: solo se puede insertar correctamente, lo que evita una conexión inversa accidental que dañaría el circuito de memoria CMOS.

Especificaciones clave

ER6VC119A vs ER6VC119B: una guía de identificación de conectores

Dentro de la familia Toshiba ER6V, dos variantes de conectores sirven a diferentes productos Mitsubishi:

ER6VC119A:Conector tipo A (sufijo C119A): el formato de conector específico para un grupo de controladores y servoamplificadores Mitsubishi. Esta es la variante que se describe aquí.

ER6VC119B:Conector tipo B (sufijo C119B): un conector diferente para un segundo grupo de productos Mitsubishi.

Las especificaciones electroquímicas son idénticas entre las dos variantes: los mismos 3,6 V, los mismos 2600 mAh, la misma celda de Li-SOCl₂. La diferencia es puramente el conector físico de los cables. Antes de realizar el pedido, confirme que el conector del compartimiento de la batería en la máquina específica requiere ER6VC119A (tipo A) en lugar de ER6VC119B (tipo B). Un conector mal etiquetado o con una variante incorrecta no se acoplará correctamente independientemente de si las especificaciones de la celda son correctas.

Escenarios de aplicación

Mantenimiento de la batería del CNC Mitsubishi M70:El CNC M70 de un centro de mecanizado genera una alarma de batería. El ER6VC119A se confirma en la etiqueta del conector del compartimiento de la batería, que coincide con el conector tipo A. El reemplazo con el ER6VC119A cargado restaura la memoria completa y la copia de seguridad del reloj sin pérdida de datos.

Lote de mantenimiento del servoaccionamiento:Un taller de máquinas herramienta opera ocho centros de mecanizado equipados con Mitsubishi M70. El programa de mantenimiento anual incluye el reemplazo del ER6VC119A en todas las máquinas en una sola sesión, lo que evita fallas dispersas de la batería durante la producción.

Preguntas frecuentes

P1: ¿Qué controladores y variadores CNC de Mitsubishi son compatibles con ER6VC119A?

ER6VC119A (conector tipo A, 3,6 V, 2600 mAh) está confirmado para los controladores CNC de las series M70, M73 y M60 de Mitsubishi, y para variantes específicas de servoamplificadores Mitsubishi que utilizan el formato de conector C119A. Verifique en la etiqueta del compartimiento de la batería: la designación del conector de la batería instalada confirma la compatibilidad. ER6VC119A no se aplica a los servoamplificadores Mitsubishi MELSERVO MR-J3, que utilizan la batería MR-J3BAT de 3,6 V separada con un sistema de conector diferente.

P2: ¿Cómo afecta la capacidad de 2600 mAh a la duración de la batería en comparación con versiones anteriores de 2400 mAh?

La capacidad de 2600 mAh (en comparación con las especificaciones anteriores de 2400 mAh) proporciona aproximadamente un 8 % más de reserva de energía de respaldo. En la práctica, la diferencia se traduce en una duración de espera ligeramente más larga entre los reemplazos de la batería: algunas semanas adicionales de tiempo de respaldo de apagado para un perfil de apagado típico de CNC. Ambas especificaciones de capacidad son adecuadas para intervalos de mantenimiento CNC estándar de 3 a 5 años.

P3: ¿El ER6VC119A tiene la misma química que el Saft LS14500 o el Tadiran SL-360?

Los tres, ER6VC119A (Toshiba), LS14500 (Saft) y SL-360 (Tadiran), utilizan química de cloruro de tionilo de litio (Li-SOCl₂) a 3,6 V en formato AA. La diferencia clave es el conector cable-conductor: ER6VC119A tiene un conector moldeado específico (tipo C119A) para equipos Mitsubishi. LS14500 y SL-360 suelen tener tapas de terminales estándar. El formato del conector C119A convierte al ER6VC119A en el producto correcto para aplicaciones servo y CNC de Mitsubishi; otras celdas AA Li-SOCl₂ requerirían una adaptación del conector.

P4: ¿Se puede reemplazar el ER6VC119A mientras el CNC de Mitsubishi está encendido?

Sí. Con el CNC encendido, la fuente interna mantiene CMOS y RTC. El conector se puede desconectar y el nuevo ER6VC119A se puede conectar sin pérdida de energía a la memoria. Minimizar el tiempo que la batería está desconectada. El reemplazo con apagado del CNC corre el riesgo de perder datos si la brecha de conexión es de más de unos pocos minutos.
